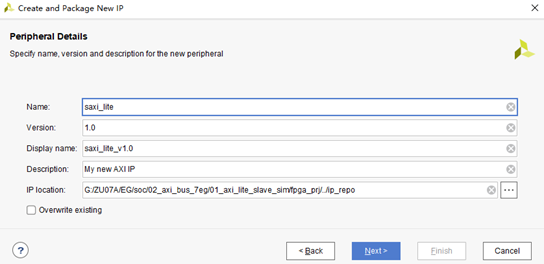

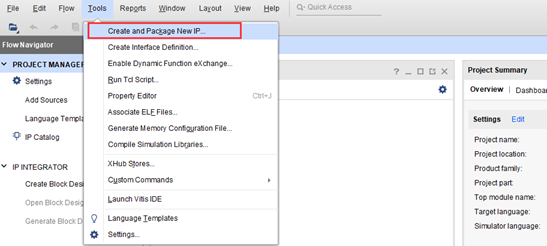

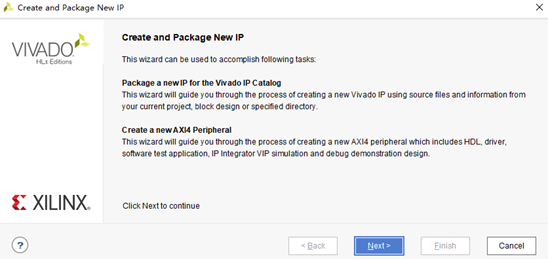

Xilinx官方AXI4_LITE源码解析，little white的自我认知 AXI4_LITE是一个简单协议，用来配置一些寄存器，官方给出了源码，获取方式如下：

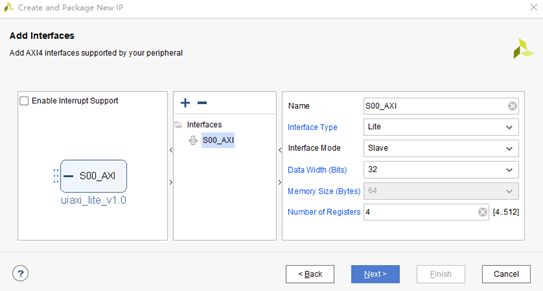

总线包括Master和Slave两种模式，这里选择Slave模式
这里选择Verify Peripheral IP using AXI4 VIP 可以对AXI4-Lite快速验证
单击Finish 后展开VIVADO自动产生的demo，单击Block Design的工程，可以看到如下2个IP。其中saxi_lite_0就是我们自定义的IP，另外一个master_0是用来读写我们自定义的saxi_lite_0，以此验证我们的IP正确性。
继续站看代码看看里面有什么东西

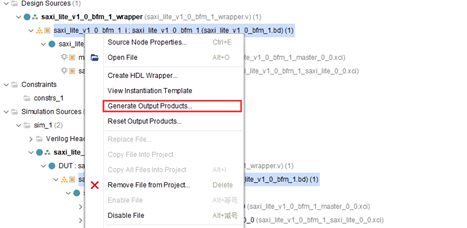

右击Generate Output Products

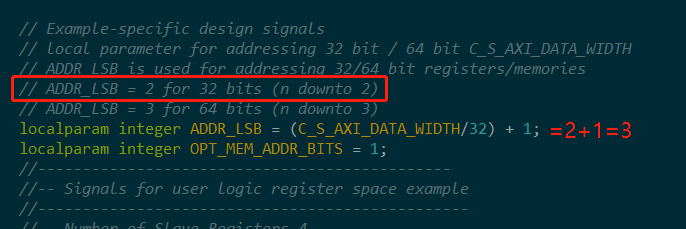

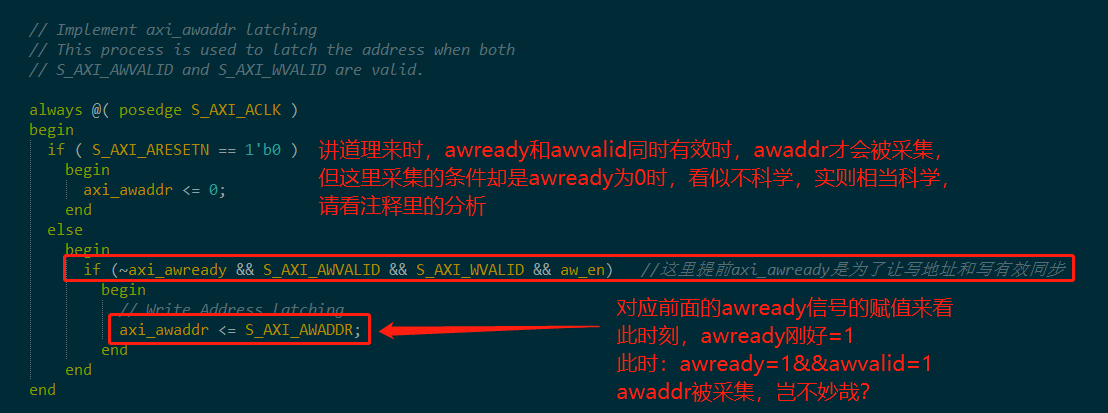

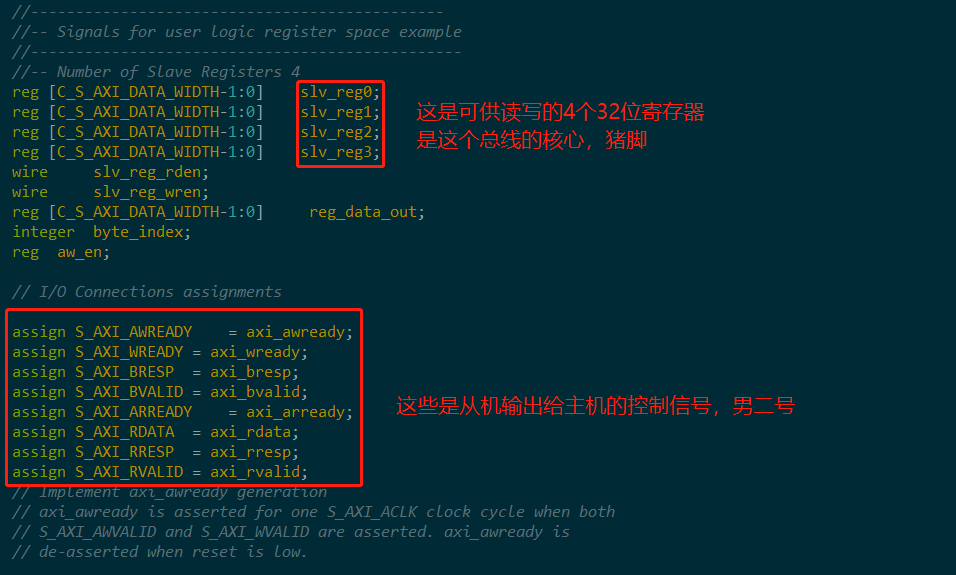

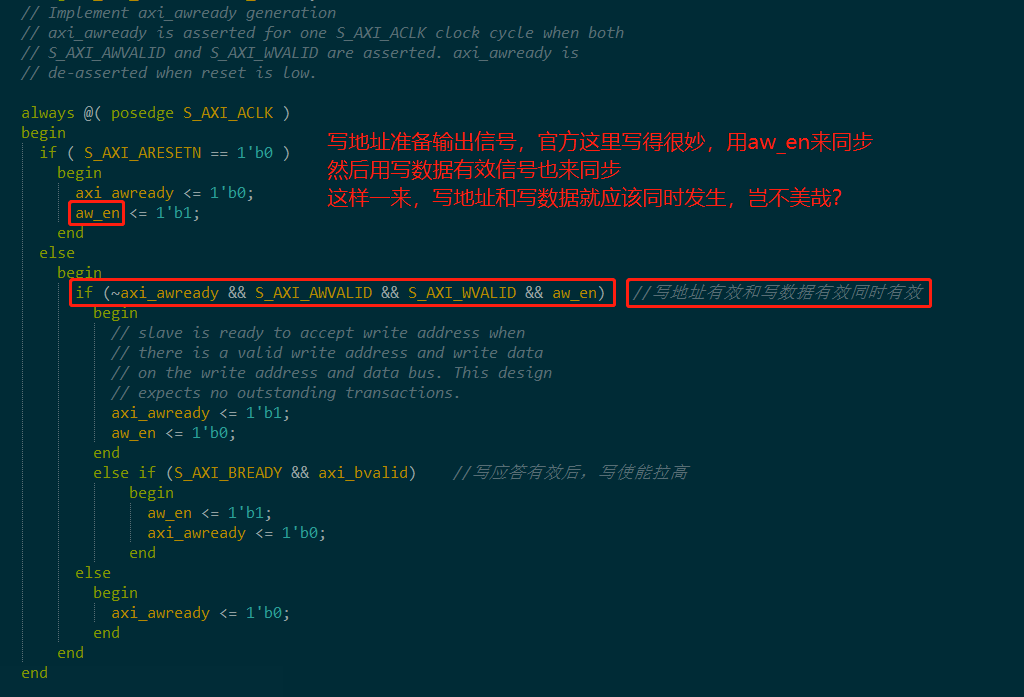

源码的存储路径 下面重头戏来了，分析源码，只分析重点部分；

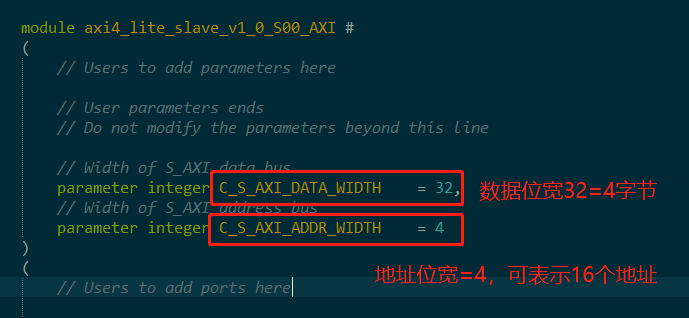

记住这个参数，后面有用的

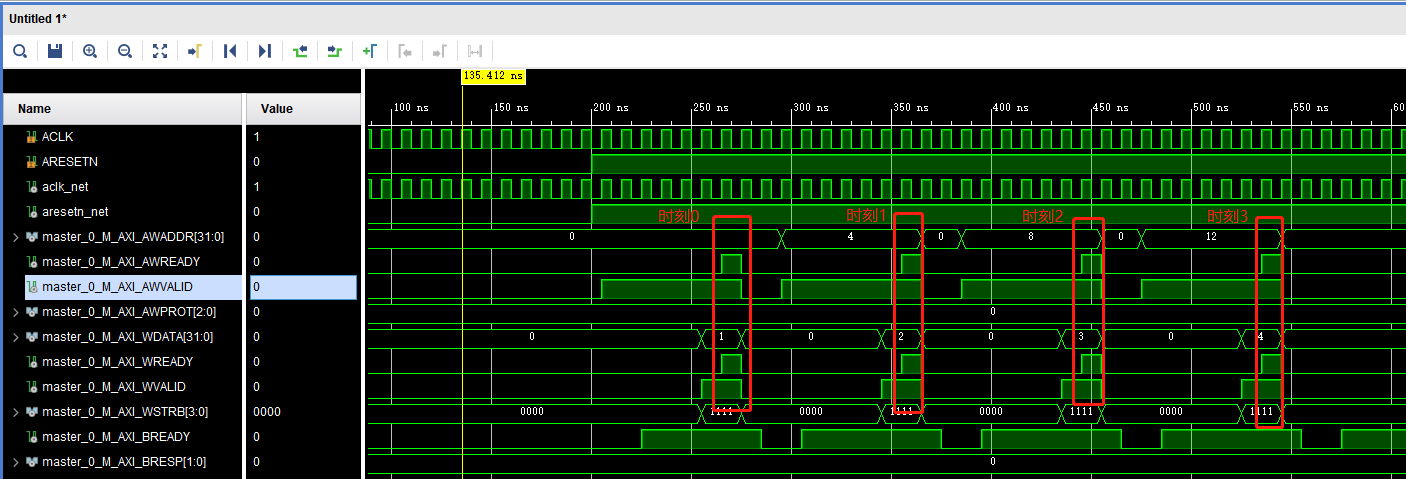

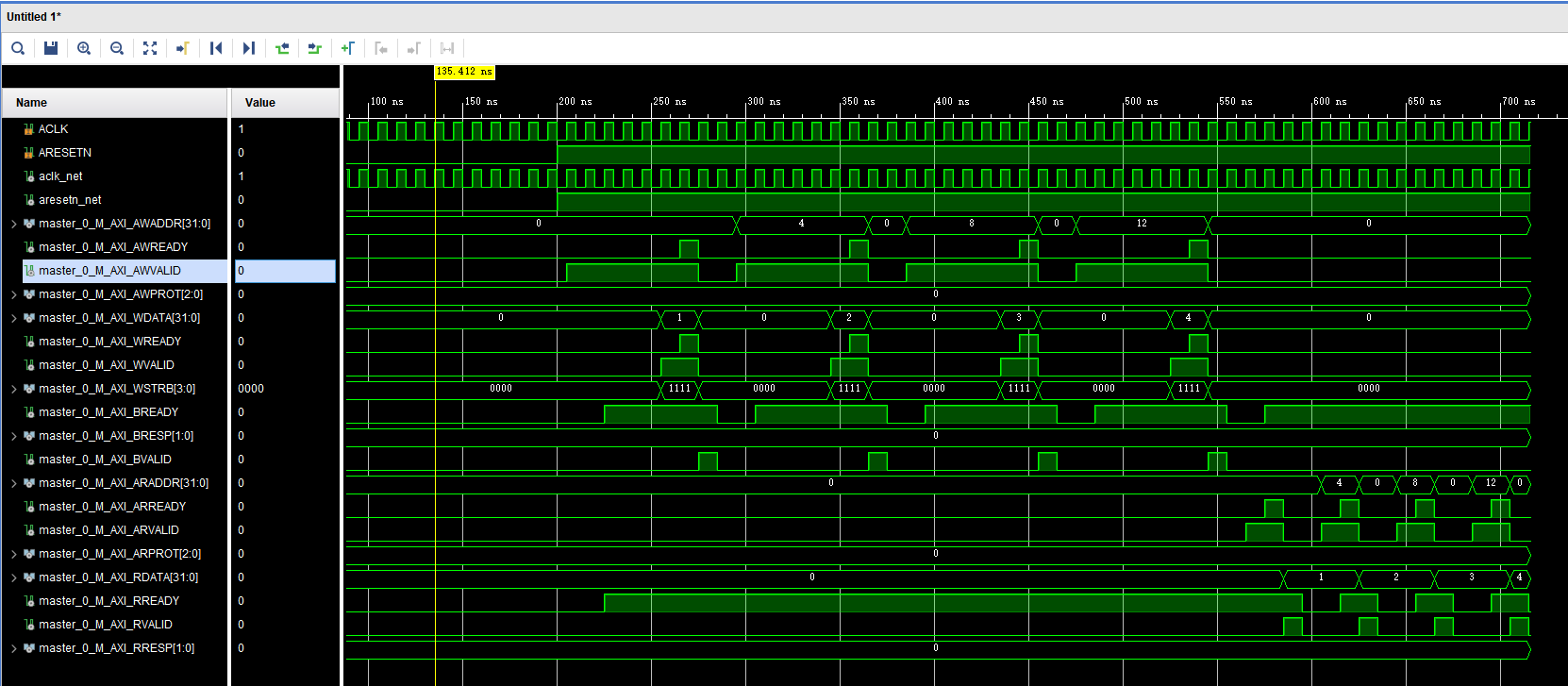

我们可以结合仿真波形加以验证

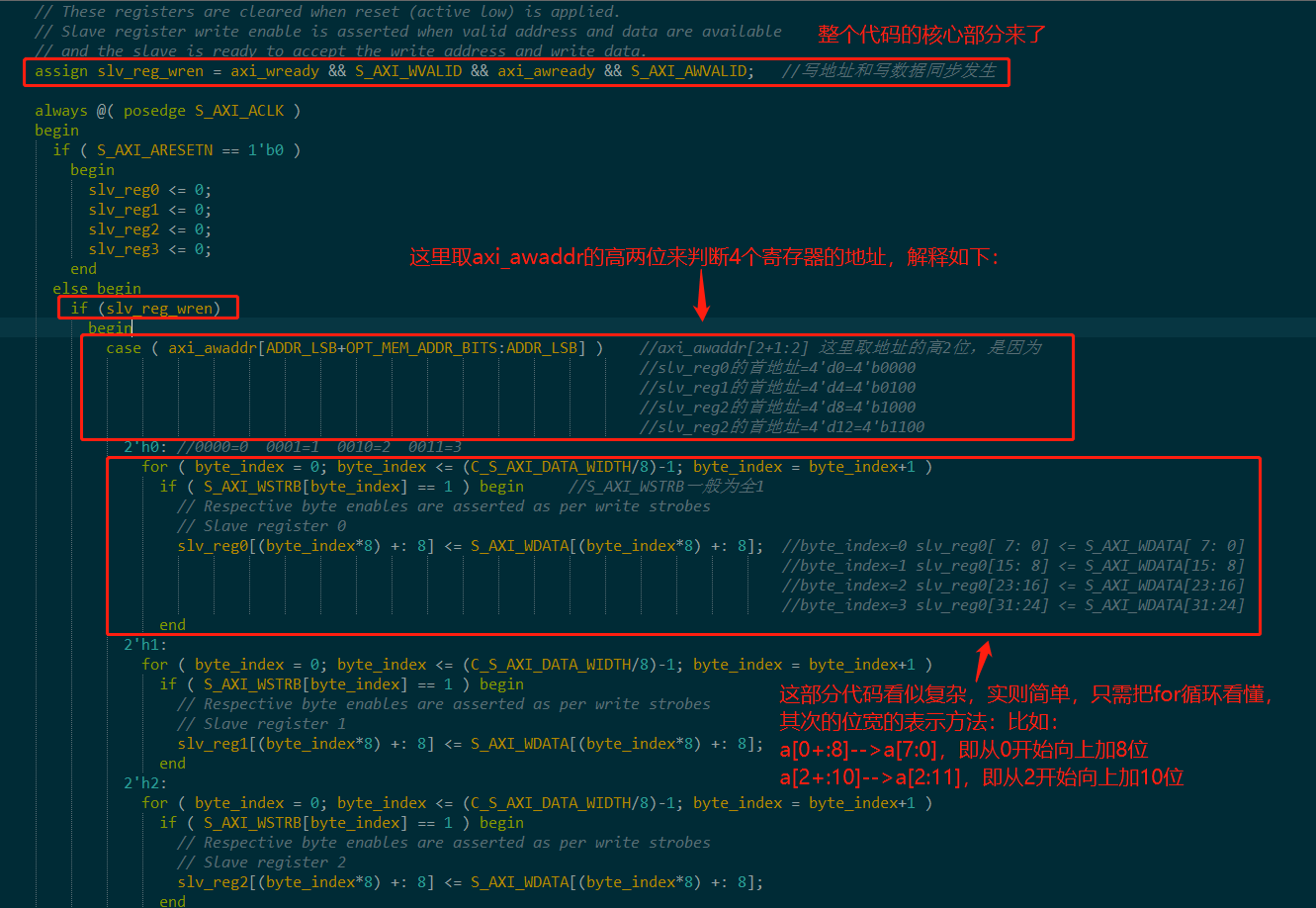

时刻0：地址1和数据1被同时写入地址总线和数据总线； 时刻1：地址4和数据8被同时写入地址总线和数据总线； 时刻2：地址8和数据3被同时写入地址总线和数据总线； 时刻4：地址12和数据4被同时写入地址总线和数据总线； 这里解释一下：为何写完一次数据后，地址要加4呢？（0–>4–>8–>12） 这是因为，数据总线是32位的，也就是说每个寄存器也是32位的，也就是4个字节，那么，一个寄存器就占了4个字节的地址，如果首地址是0，那么： slv_reg0的首地址就是0； slv_reg1的首地址就是4–>（0+4）； slv_reg2的首地址就是8–>（0+4+4）； slv_reg3的首地址就是12–>（0+4+4+4）； 这点很重要，因为后面关键代码的理解需要这里。。。
最后，整个工程我已经打包好了，可以直接仿真，想要的兄弟可以私
