FPGA的HDMI字符显示，图像采集叠加时钟显示

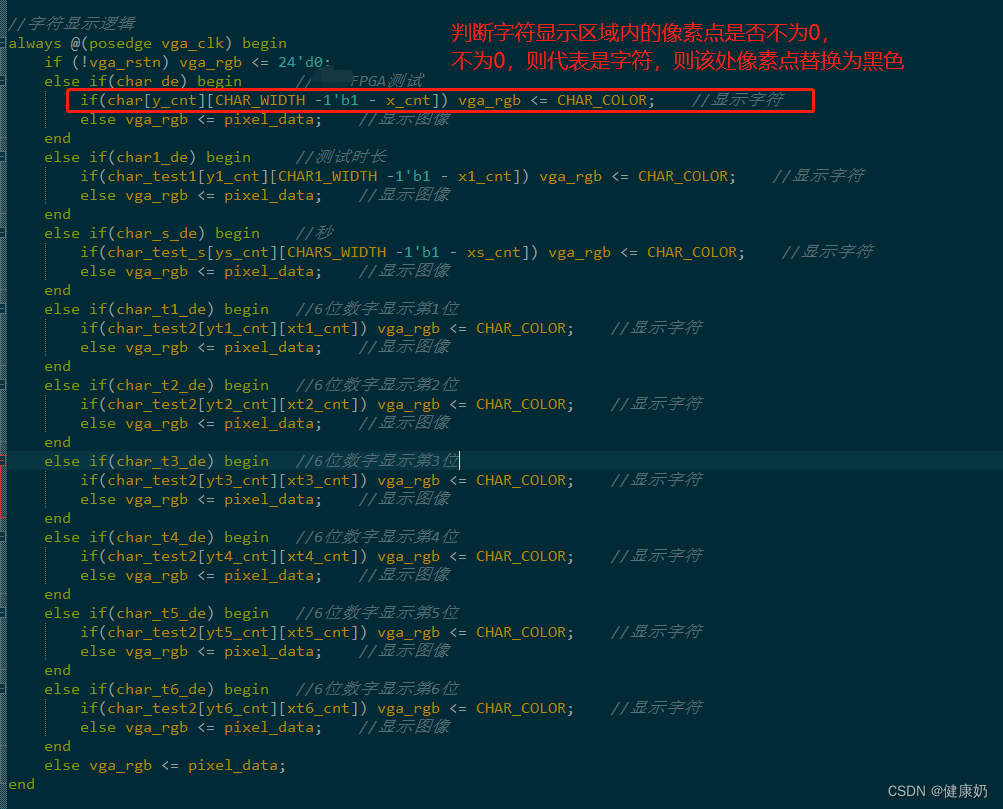

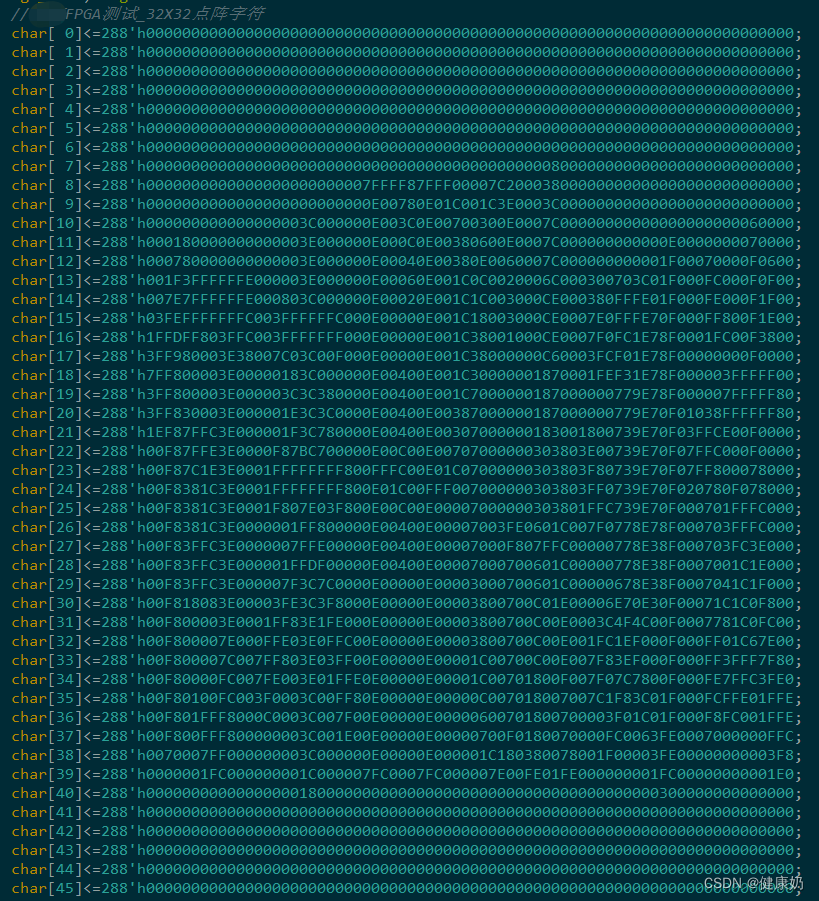

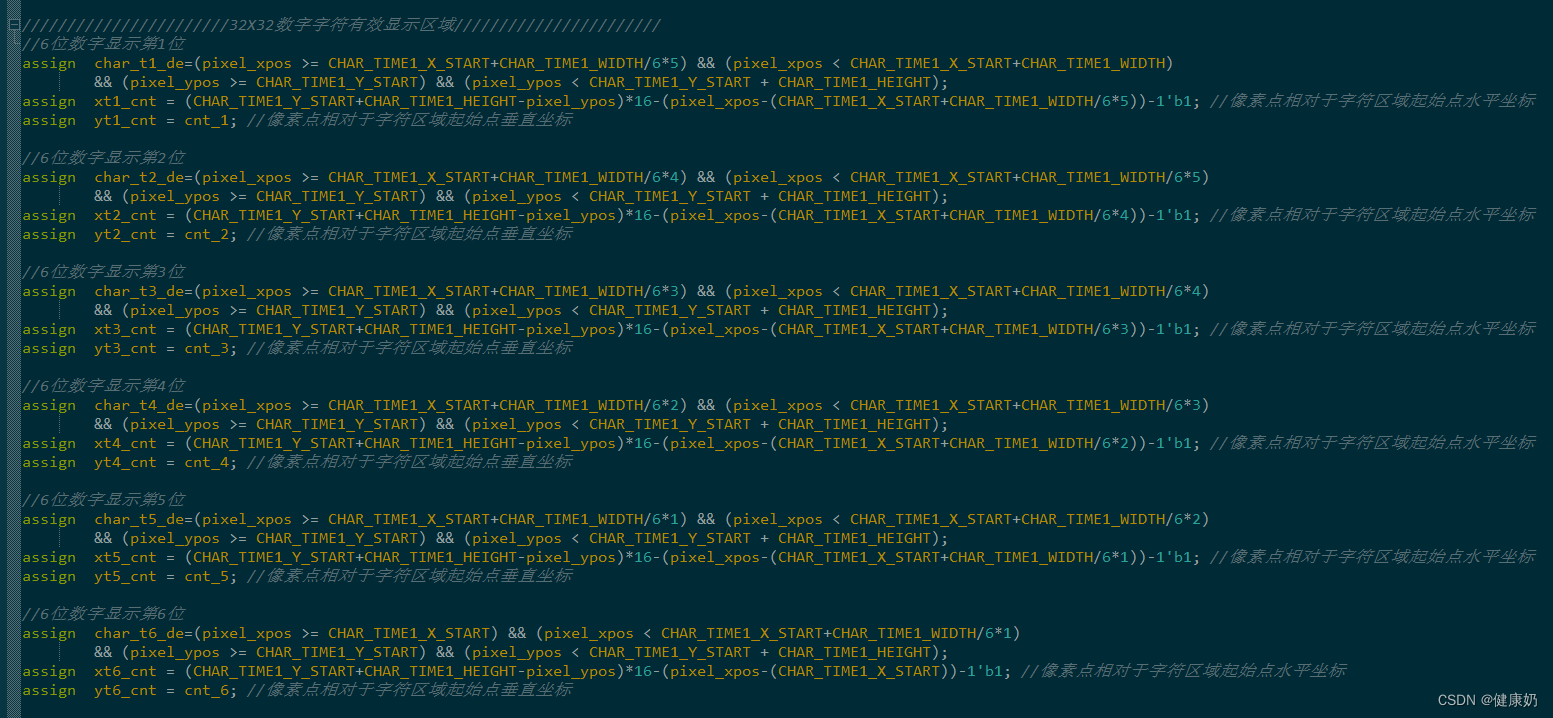

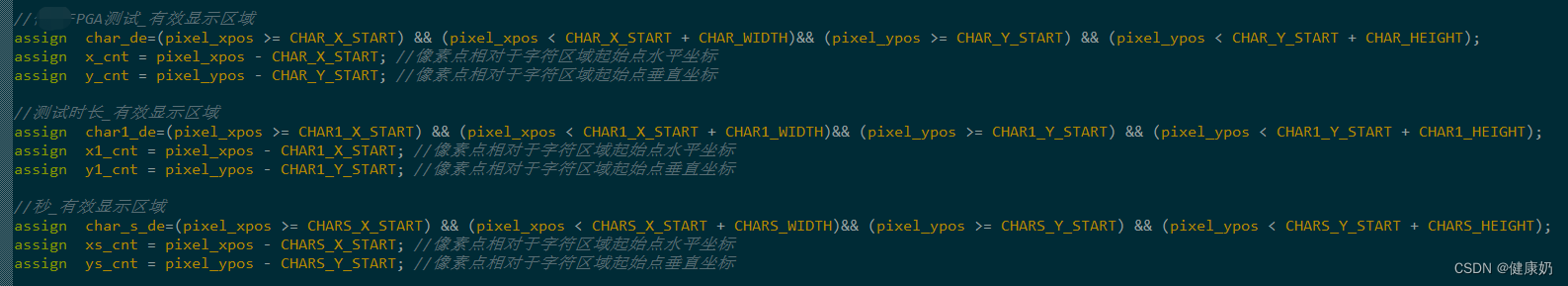

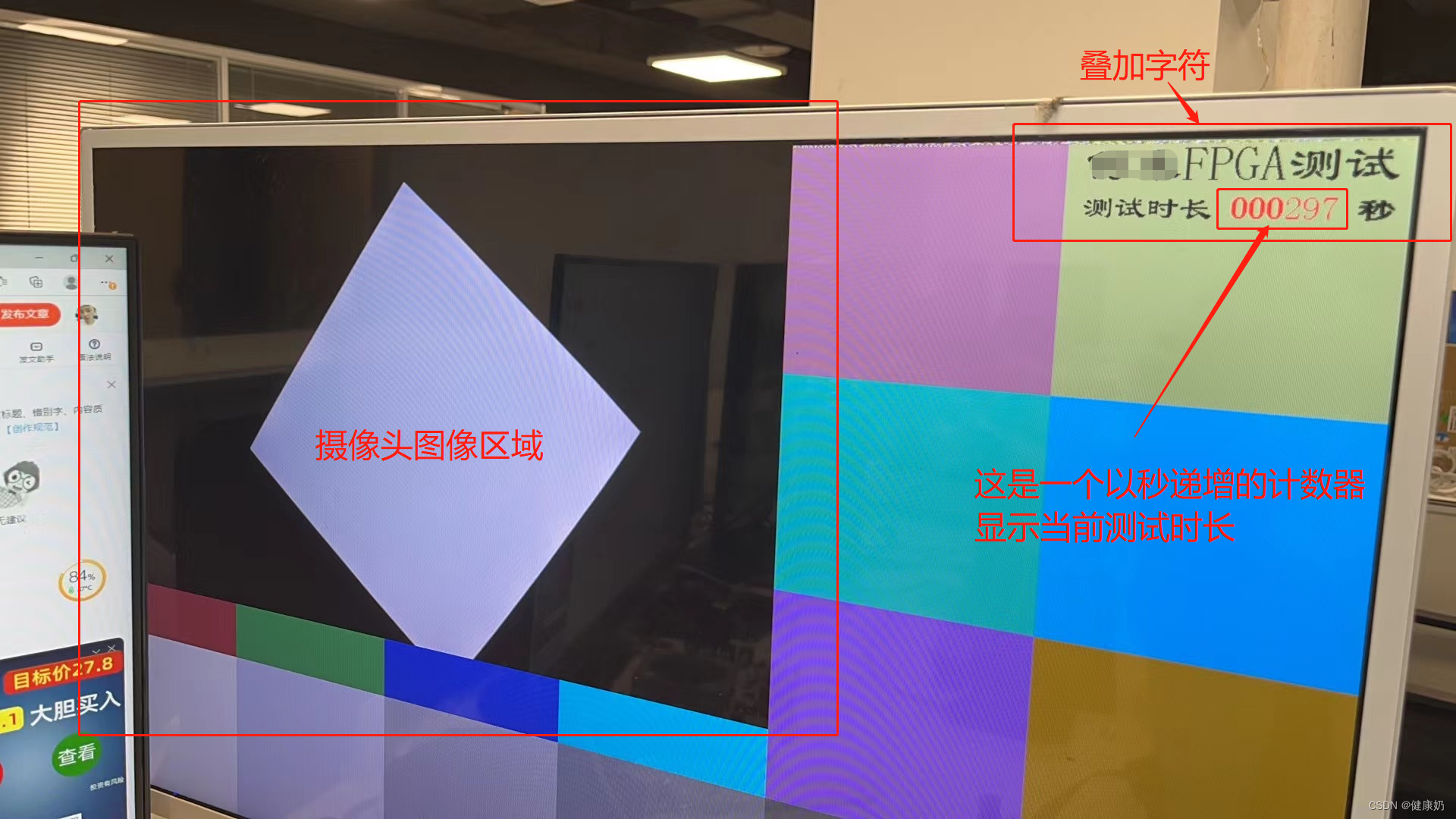

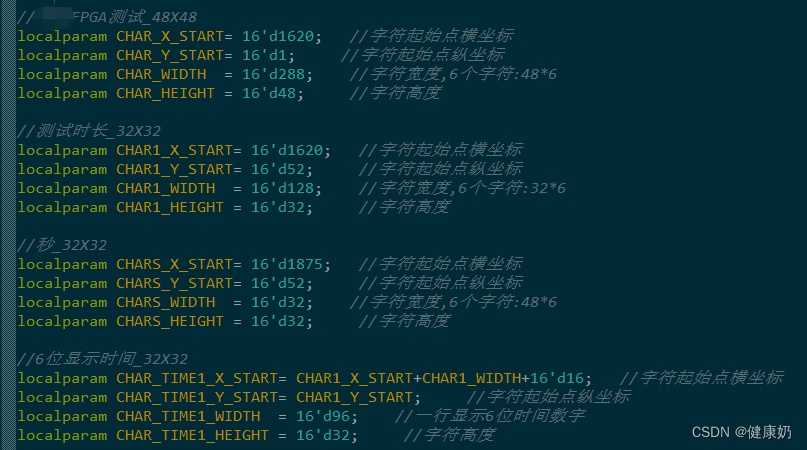

FPGA的HDMI字符显示，图像采集叠加时钟显示 话不多说先上测试效果图： 输入OV5640摄像头720P的图像，降采样后输出1080P的HDMI图像，在此基础上叠加字符： 首先介绍一下原理： 视频中叠加字符，实质就是在视频的某个区域中，将某些像素点替换颜色，比如： 在这个16X32的像素区域中，将“1”字型的像素点颜色替换为红色，其他像素点保持原来的图像像素，那么在视频中就会显示出“1”。 那么问题来了，想要做到字符叠加，必须解决三个问题： 1、字符哪里来？比如“1”的字型； 2、字符在图像中显示的位置如何确定？即显示位置算法是什么？ 3、字符在图像中特定位置显示的逻辑，即怎么替换字符字型的像素点颜色？ 带着这三个问题，我们一一解答。 1、字符哪里来？ 使用字模提取软件，比如PCtoLCD，使用就不多说了，推荐去看正点原子的达芬奇Pro之FPGA开发指南。代码中设置了一个二维数组，如下： 数组在系统上电复位期间回写入字符。具体看我的代码吧，这里说不清楚。 2、字符在图像中显示的位置如何确定？ 这就需要结合你的点阵字符的大小了，比如你是32X32的还是16X16的或者是48X48的，代码中会宏定义每个字符块的显示起始坐标，显示长和宽等，如下： 其中，固定字符的显示区域逻辑是这样的： 动态字符（也就是递增的时钟）的显示区域逻辑是这样的： 由于逻辑比较复杂，这里实在说不清楚，还是找我要代码，详细看代码吧。 3、字符在图像中特定位置显示的逻辑，即怎么替换字符字型的像素点颜色？ 这里的逻辑性就更强了，直接看代码： 最后：整个源代码并未给出，可以私，我也可以给你适当的技术支持，教你怎么写。
