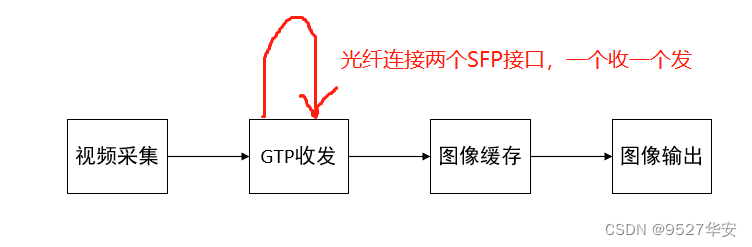

之前在闲鱼上被一名神秘大佬批评道：你拥有这么好的板子怎么不玩点高端的东西？ 于是乎我陷入了沉思。。。 我手里的板子都有GTP、GTX和PCIE，而我居然把他们无视了，那玩儿FPGA还玩儿个毛？ 开发板：米联客A7-35T； IDE：vivado2019.1； 参考代码：米联客A7-35T开发板配套例程； 实现功能框图如下：

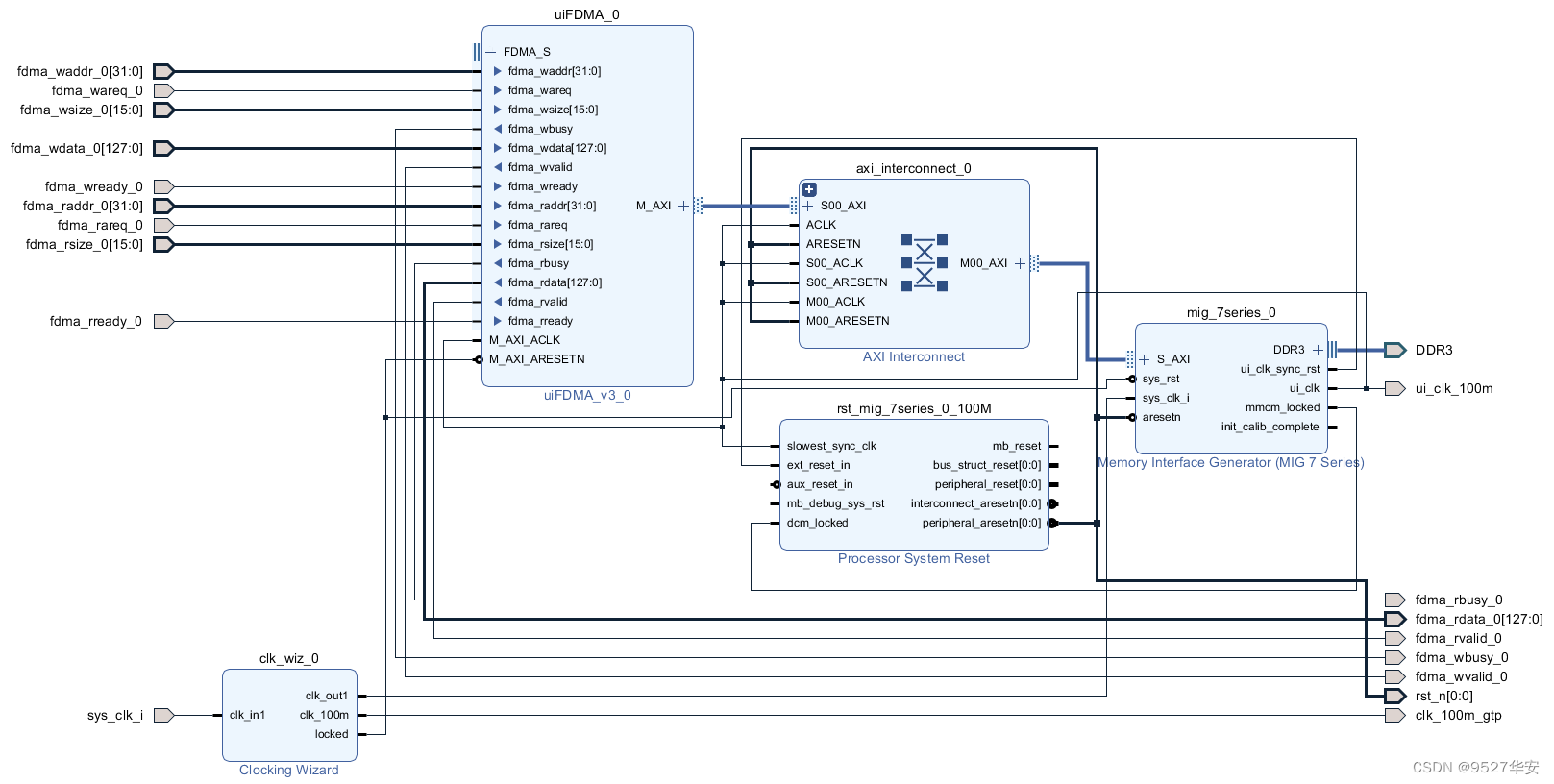

HDMI工程：输入HDMI1080P(ADV7611解码)，输出HDMI1080P； 工程BD如下：

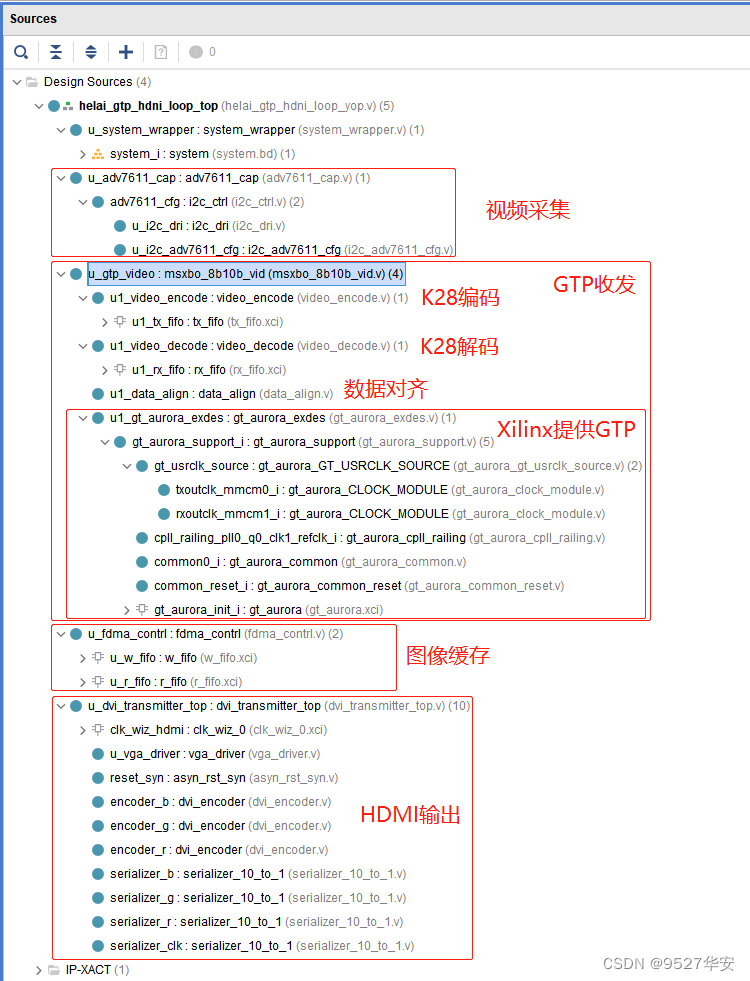

代码架构如下：

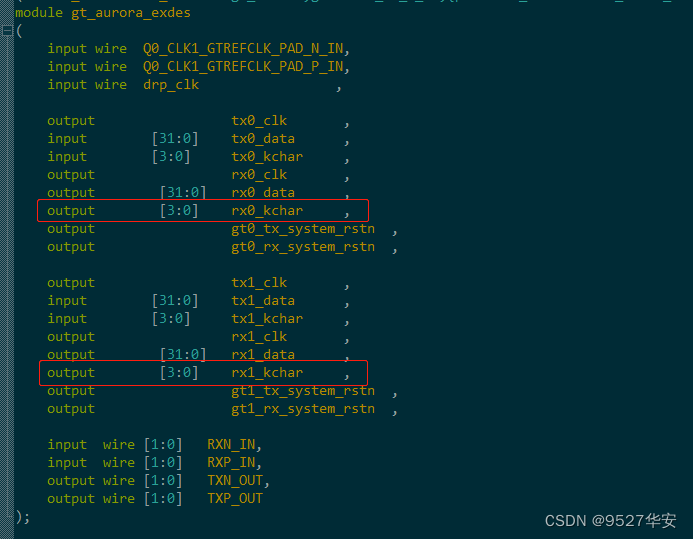

GTP想要完全搞懂的话非一日之功，最快的方式就是先用我来，在用的过程中再去慢慢理解，Xilinx也是这么想的，所以提供了完美的参考例程，在配置生成好GTP的IP后，再手动生成官方参考例程，然后再添加自己的设计就可以用了，置于内部原理和逻辑先别管，能用起来再说。 GTP官方例程例程的顶层如下：
红框内的信号：错位指示，哪一位为1就该表哪个字节错位了，在解码时就根据他来对齐错位的数据，NB吧？至于为什么是这样，恕我直言，弄懂了感觉也没什么N用。 数据对齐逻辑核心部分如下：

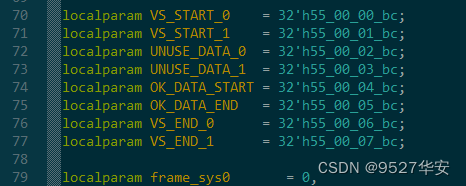

K28.5编解码： K28.5具体细节我也不懂，只知道bc是k28.5 的控制字符，那么一个32位的数据位就可以由我们自定义了，除视频有效数据外，其他控制信号自定义如下：

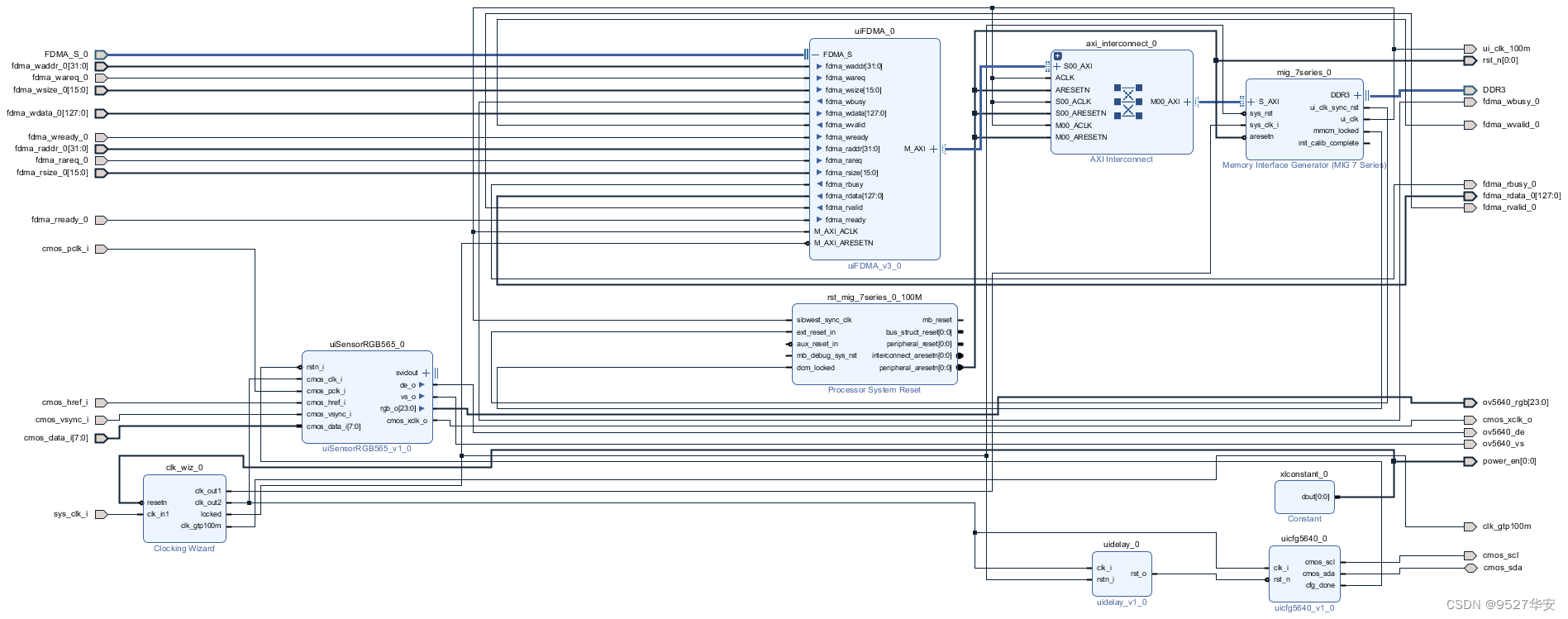

编码要复杂一些，得根据视频时序来，解码就简单多了，具体去看代码吧。 需要说明的是，代码只支持视频场同步信号为高电平，如果你的输入是低电平，请做反向处理。 OV5640工程：输入OV5640-720P，输出HDMI1080P； 工程BD如下：

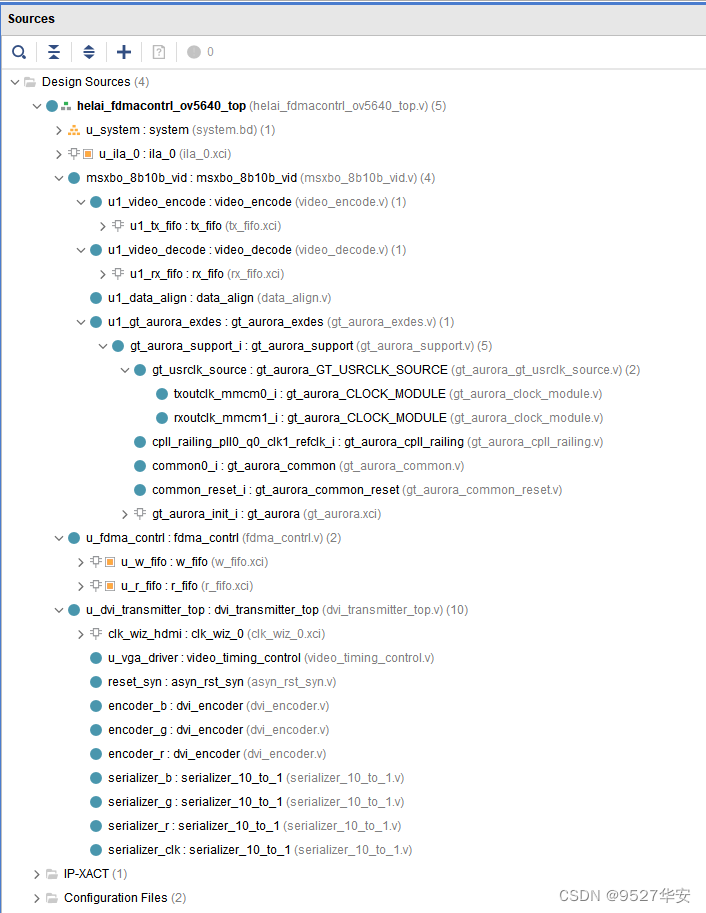

代码架构如下：

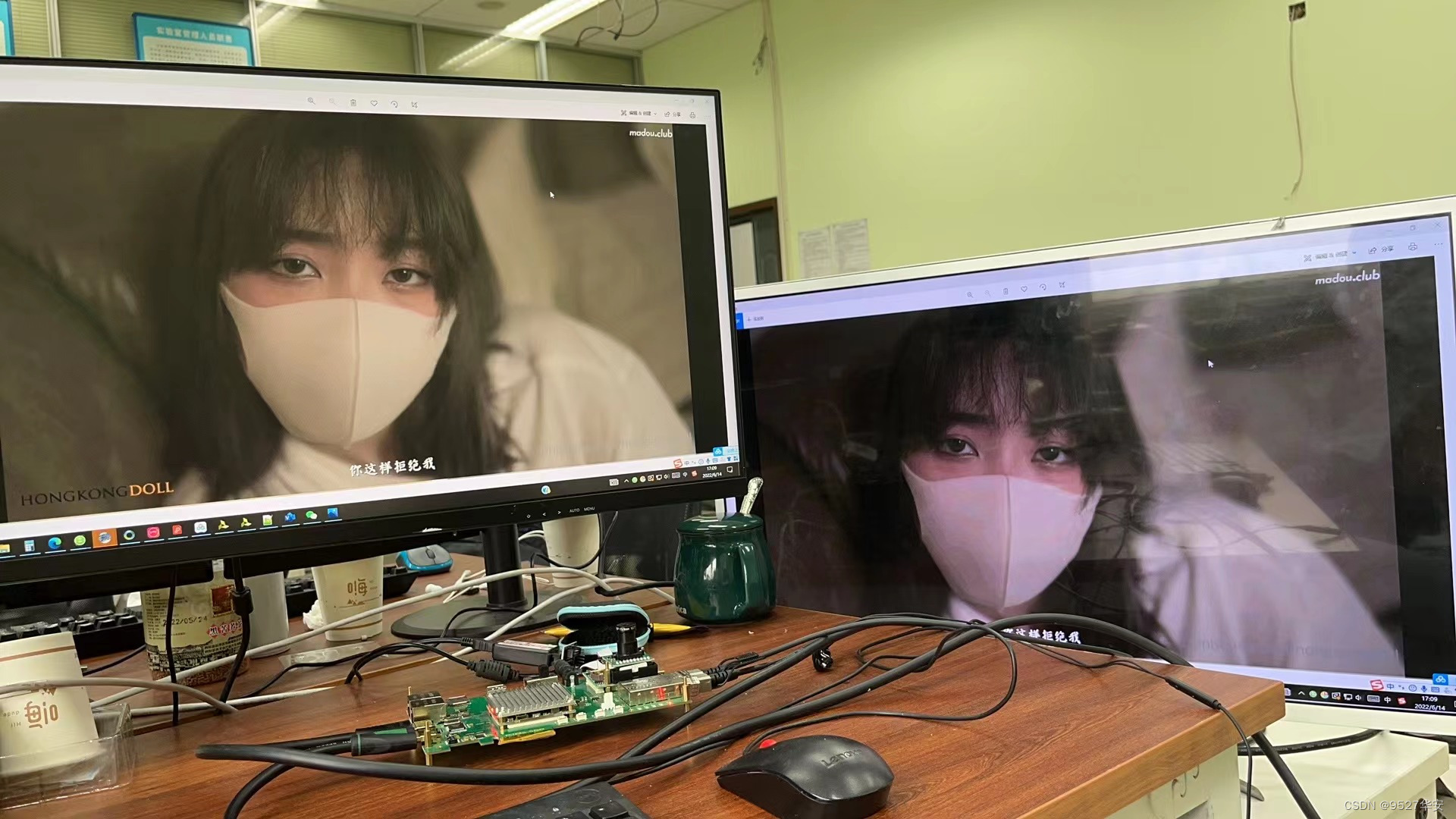

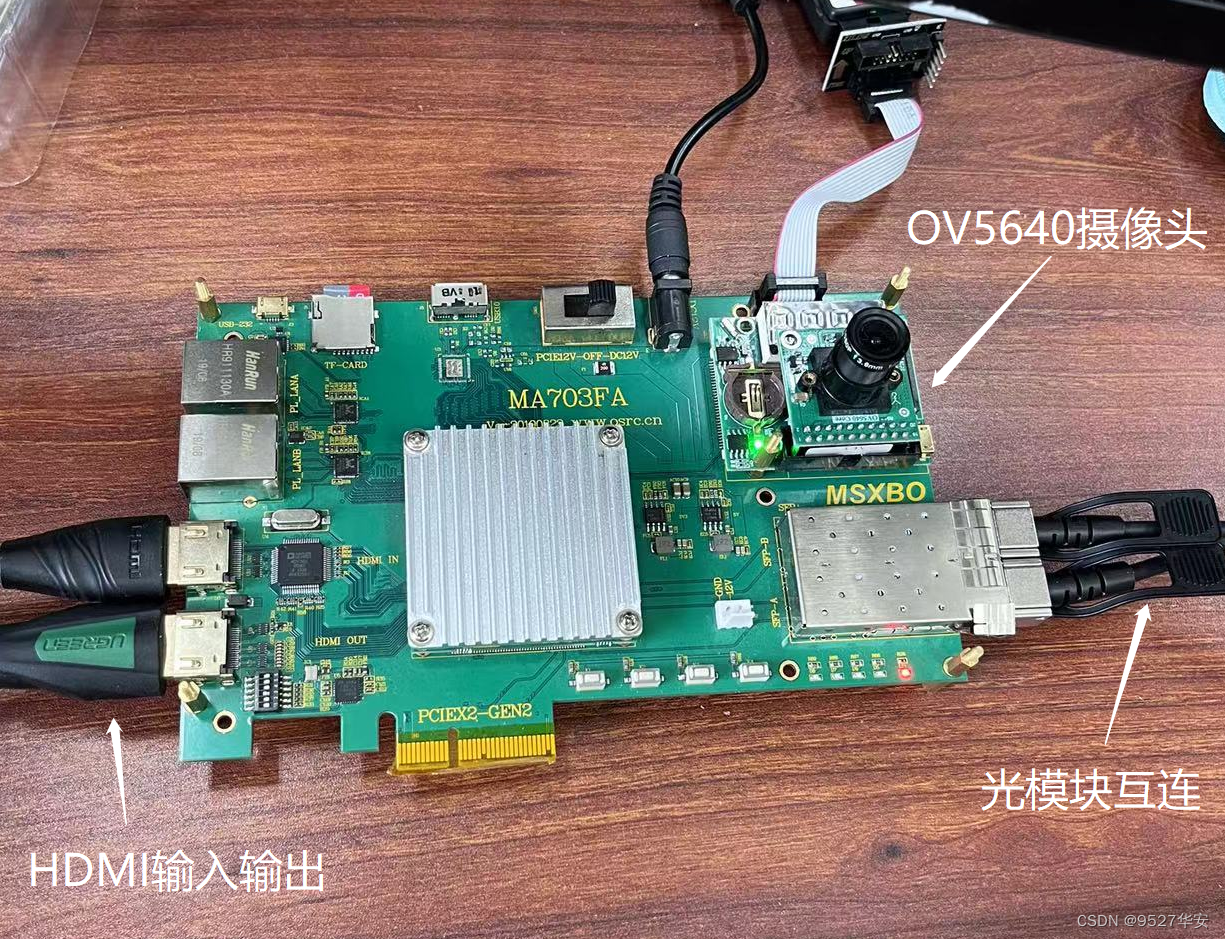

之所以搞两个版本，是因为输入时序不一样，HDMI的输入时序是标准的VGA时序，而OV5640输入时序是非VGA时序，用以验证这个方案的通用性。 另外，虽然这是环通测试，但稍加修改就能做成板对板的传输。 板子连接如下：
OV5640输出结果：
HDMI输出结果：
最后：由于整个工程太过复杂，一两句说不清楚，需要工程源码的兄弟联系我吧
