浅谈FPGA网络PHY芯片RTL8211FD的配置和简单使用

9527华安 发布时间:2022-06-11 11:15:31 ,浏览量:4

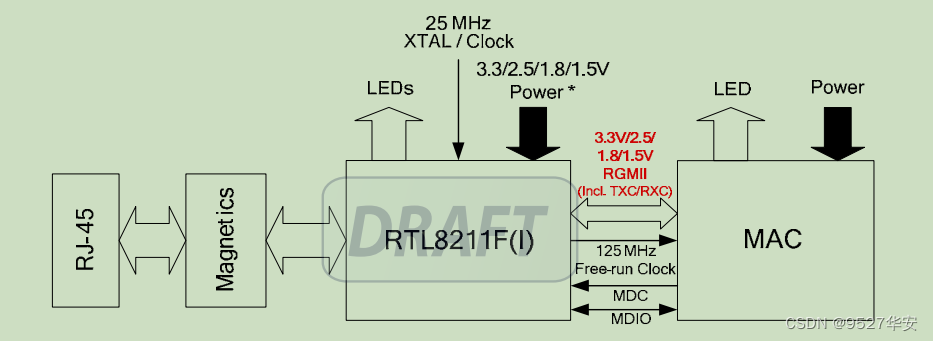

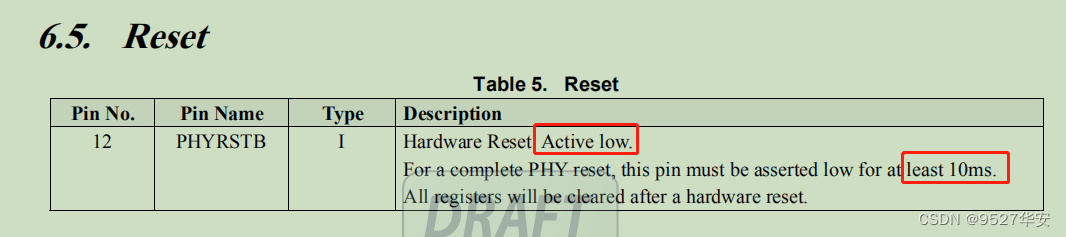

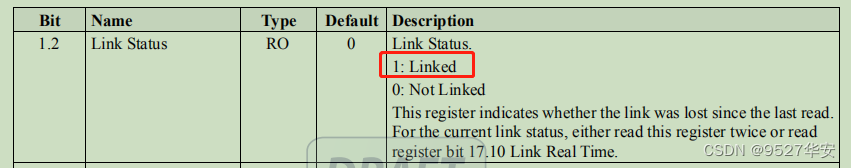

最近迷上了FPGA的网络通信和GTP光通信,个人感觉光通信简单一些,那就从难得网络通信开始吧,先搞个最简单的,使用MDIO配置和读取网络PHY的信息。 板子:米联客的MA703FA(A7-35T板子); 参考例程:正点原子达芬奇开发板例程; IDE:vivado2020.2; 具体的原理啥的建议去看正点原子的文档吧,讲得很好,但原子的例程感觉不贴近实际项目,所以我改了一下,使之适合真是项目。 先来看看这块芯片RTL8211FD的数据手册。 在这里插入图片描述 这是官方给的应用架构,很简单,RTL8211FD与MAC通信,通过MDC和MDIO配置。 在这里插入图片描述 芯片BD,没啥好说的,典型的rgmii接口,内部模块电路感觉没必要深究,反正也不懂,能用就行了。 在这里插入图片描述 硬件复位这里要注意,官方说应至少保持10ms低电平,最好还是按官方说的做,菜就要多听话。 在这里插入图片描述 芯片地址这里注意了,RTL8211FD器件地址由5位构成,高两位固定为2’b00,第三位后这三个引脚的上下拉电平决定,所以看看米联客板子的原理图: 在这里插入图片描述 由此可得:此RTL8211FD器件地址为:5’b00001; 这块芯片是不需要配置也能使用的,参考官方给的寄存器默认值可知,默认状态下芯片开启自协商,速率1000M,这就行了,已经不需要配置了,但为了学习,我们可以读状态寄存器,从而获得连接状态和通信速率。需要读两个状态寄存器: 在这里插入图片描述 第一是这个,需要读他的第2和第5位, 在这里插入图片描述 在这里插入图片描述 第2位:芯片和MAC连接成功; 第5位:芯片和MAC自协商成功; 在这里插入图片描述 还有这个寄存器,主要读芯片的通信速率; 在这里插入图片描述 第4到5位是通信速率; 好了,在看代码: MDIO控制器直接用原子的,写法和他们家的iic控制器类似,够骚,也够繁琐,但能用,菜就别讲究了吧。

//****************************************************************************************//

module mdio_dri #(
    parameter  PHY_ADDR = 5'b00001,//PHY地址
    parameter  CLK_DIV  = 6'd10    //分频系数
   )
    (
    input                clk         , //时钟信号
    input                rst_n       , //复位信号,低电平有效
    input                i_op_exec   , //触发开始信号
    input                i_op_rh_wl  , //低电平写,高电平读
    input        [4:0]   i_op_addr   , //寄存器地址
    input        [15:0]  i_op_wr_data, //写入寄存器的数据
    output  reg          o_op_done   , //读写完成
    output  reg  [15:0]  o_op_rd_data, //读出的数据
    output  reg          o_op_rd_ack , //读应答信号 0:应答 1:未应答
    output  reg          o_dri_clk   , //驱动时钟
    output  reg          o_eth_mdc   , //PHY管理接口的时钟信号
    inout                i_eth_mdio    //PHY管理接口的双向数据信号
    );

//parameter define
localparam st_idle    = 6'b00_0001;  //空闲状态
localparam st_pre     = 6'b00_0010;  //发送PRE(前导码)
localparam st_start   = 6'b00_0100;  //开始状态,发送ST(开始)+OP(操作码)
localparam st_addr    = 6'b00_1000;  //写地址,发送PHY地址+寄存器地址
localparam st_wr_data = 6'b01_0000;  //TA+写数据
localparam st_rd_data = 6'b10_0000;  //TA+读数据

//reg define
reg    [5:0]  cur_state ;
reg    [5:0]  next_state;

reg    [5:0]  clk_cnt   ;  //分频计数
reg   [15:0]  wr_data_t ;  //缓存写寄存器的数据
reg    [4:0]  addr_t    ;  //缓存寄存器地址
reg    [6:0]  cnt       ;  //计数器
reg           st_done   ;  //状态开始跳转信号
reg    [1:0]  op_code   ;  //操作码  2'b01(写)  2'b10(读)
reg           mdio_dir  ;  //MDIO数据(SDA)方向控制
reg           mdio_out  ;  //MDIO输出信号
reg   [15:0]  rd_data_t ;  //缓存读寄存器数据

//wire define
wire          mdio_in    ; //MDIO数据输入
wire   [5:0]  clk_divide ; //PHY_CLK的分频系数

assign i_eth_mdio = mdio_dir ? mdio_out : 1'bz; //控制双向io方向
assign mdio_in = i_eth_mdio;                    //MDIO数据输入
//将PHY_CLK的分频系数除以2,得到dri_clk的分频系数,方便对MDC和MDIO信号操作
assign clk_divide = CLK_DIV >> 1;

//分频得到dri_clk时钟
always @(posedge clk) begin
    if(!rst_n) begin
        o_dri_clk
