教你使用MATLAB制作水波倒影特效

注： 本文算法参考大佬 grafx 的这篇博客： 图像处理算法之水面倒影特效

由于本文使用MATLAB复现，因此很多语法上会显得比较简洁，同时本博文对原大佬文章部分内容进行了改写，详见本文：

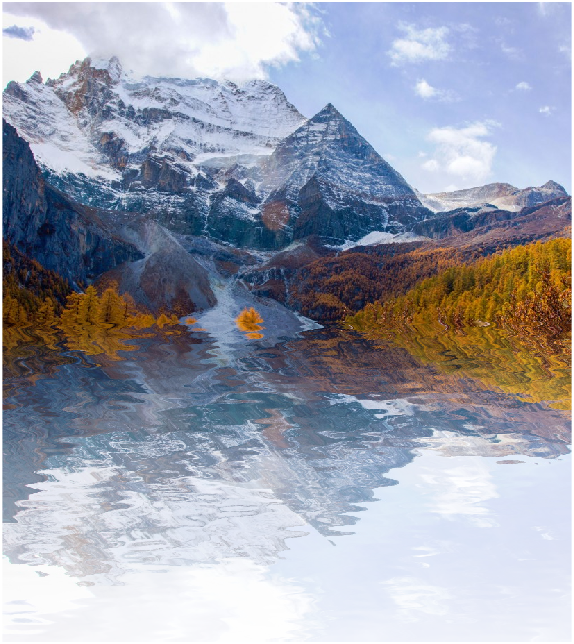

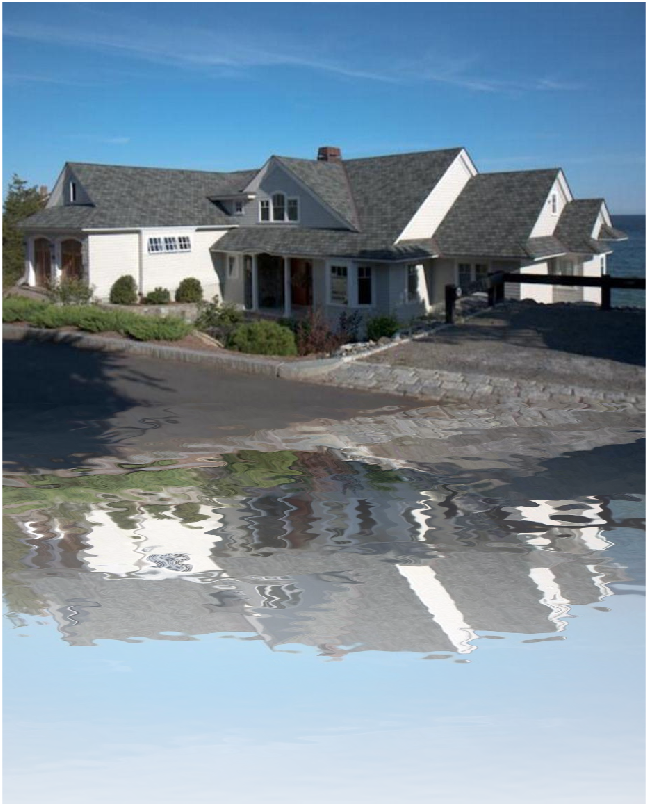

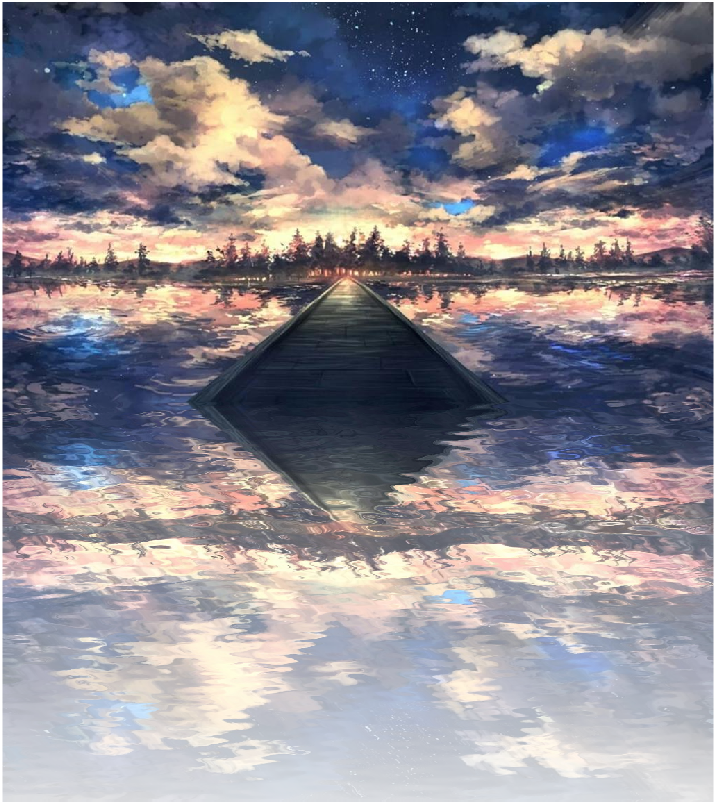

0效果展示

1图像翻转及白化

导入图像： 这部分其实没啥好说的：

% 图片导入
oriPic=imread('test.jpg');
[Row,Col,~]=size(oriPic);

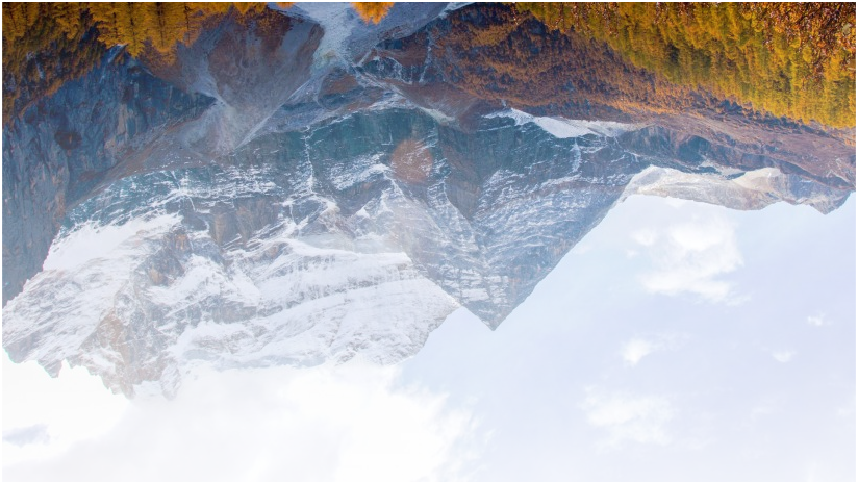

翻转及白化图像：

翻转就是单纯的将行索引倒过来； 白化就是将当前像素的颜色按比例和白色取个带权均值，行索引越大白色权重也越大，图像也就越白。

% 图片翻转及白化 ==========================================================
whiteMat=((1:Row)./Row./1.2)'*ones(1,Col); % 白化比例矩阵
flipPic=zeros(Row,Col,3);                  % 翻转后矩阵初始化
for i=1:3
    tempChannel=double(oriPic(:,:,i));     % 获得通道图
    tempChannel=tempChannel(end:-1:1,:);   % 翻转
    tempChannel=tempChannel.*(1-whiteMat)+255.*whiteMat; % 白化
    flipPic(:,:,i)=tempChannel;

end

当然如果我们将这一行：

tempChannel=tempChannel.*(1-whiteMat)+255.*whiteMat;

改写为：

tempChannel=tempChannel.*(1-whiteMat)+0.*whiteMat;

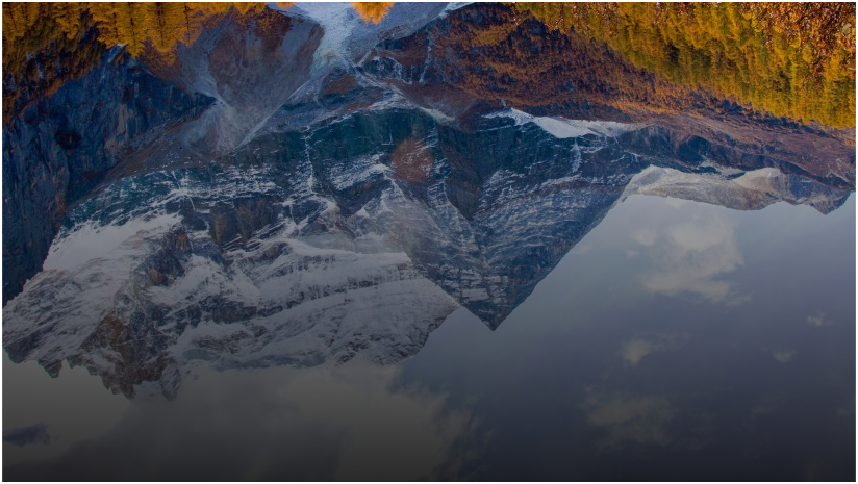

就变成了一个黑化的过程：

当然你也可以尝试其他颜色，例如将整段改写为：

Color=[255,0,0];
colorMat=((1:Row)./Row./1.2)'*ones(1,Col); % 比例矩阵
flipPic=zeros(Row,Col,3);                  % 翻转后矩阵初始化
for i=1:3
    tempChannel=double(oriPic(:,:,i));     % 获得通道图
    tempChannel=tempChannel(end:-1:1,:);   % 翻转
    tempChannel=tempChannel.*(1-colorMat)+Color(i).*colorMat; % 渐变
    flipPic(:,:,i)=tempChannel;

end
imshow(uint8(flipPic))

2波纹图像构造

生成噪声并模糊

noiseMat=ones(Row,Col);
noiseMat=imnoise(noiseMat,'gaussian',0,5); % 噪声添加
gaussOpt=fspecial('gaussian',[3 3],1);
noiseMat=imfilter(noiseMat,gaussOpt);

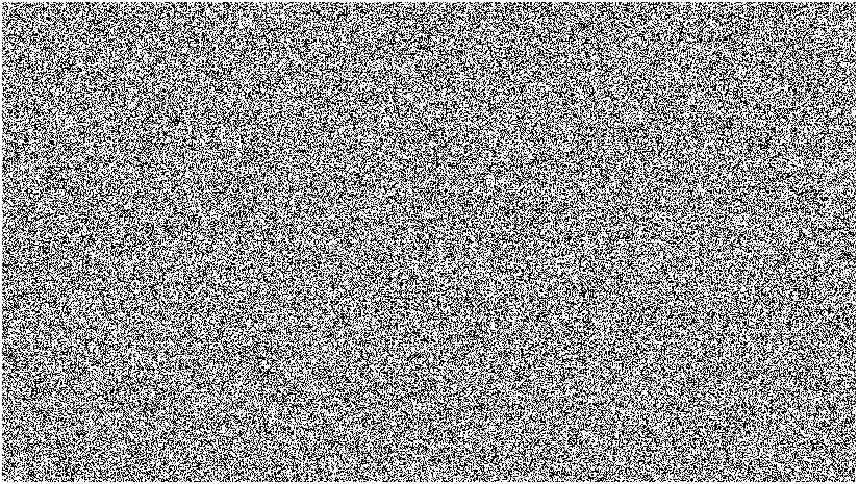

噪声图：

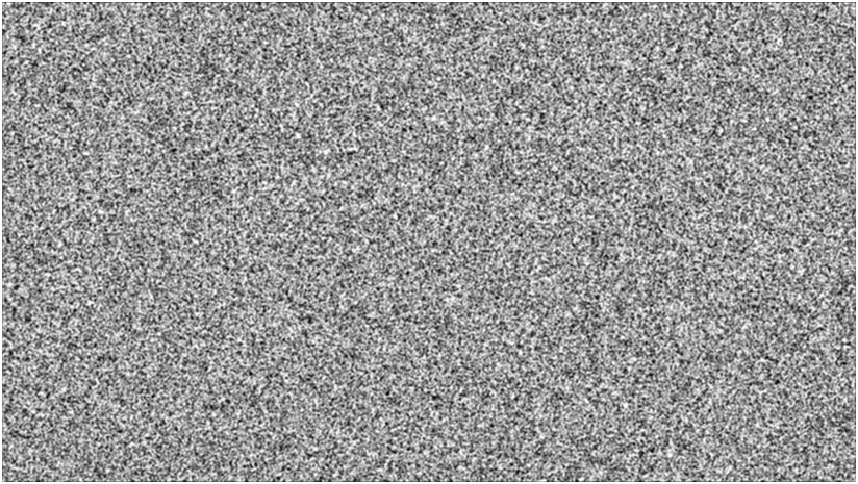

模糊后噪声图：

浮雕特效

实际上浮雕特效就是用以下类似形式的矩阵对图像进行卷积，卷积结果在加上RGB范围的均值，[0,1]区间就加0.5,[0,255]区间就加128： [ 1 0 0 0 0 0 0 0 − 1 ] [ 2 0 2 0 0 0 − 2 0 − 2 ] \begin{bmatrix} 1 & 0 & 0 \\ 0 & 0 & 0 \\ 0 & 0 & -1 \end{bmatrix} \begin{bmatrix} 2 & 0 & 2 \\ 0 & 0 & 0 \\ -2 & 0 & -2 \end{bmatrix} ⎣⎡​100​000​00−1​⎦⎤​⎣⎡​20−2​000​20−2​⎦⎤​ 数值和位置不重要，重要的是相对位置互为相反数，浮雕过程描述如下：

H=[cos(pi+pi/4),0,cos(pi-pi/4);
   cos(pi+2*pi/4),0,cos(pi-2*pi/4);
   cos(pi+3*pi/4),0,cos(pi-3*pi/4)];
noiseMat=imfilter(noiseMat,H,'conv')+0.5;
noiseMat=noiseMat.*255;
noiseMat(noiseMat
