MATLAB | 老版本如何更加优雅的调整子图空隙，去除白边？

老版本如何更加优雅的调整子图空隙，去除白边？标题如是说，之所以说是老版本，不是新版本用不了，而是因为比较新的版本的tiledlayout也能实现这些功能，

不过对于用惯了subplot函数的人，这里推出的tsubplot函数可能会更合大家胃口。老样子，先讲用法，工具函数放在最后。

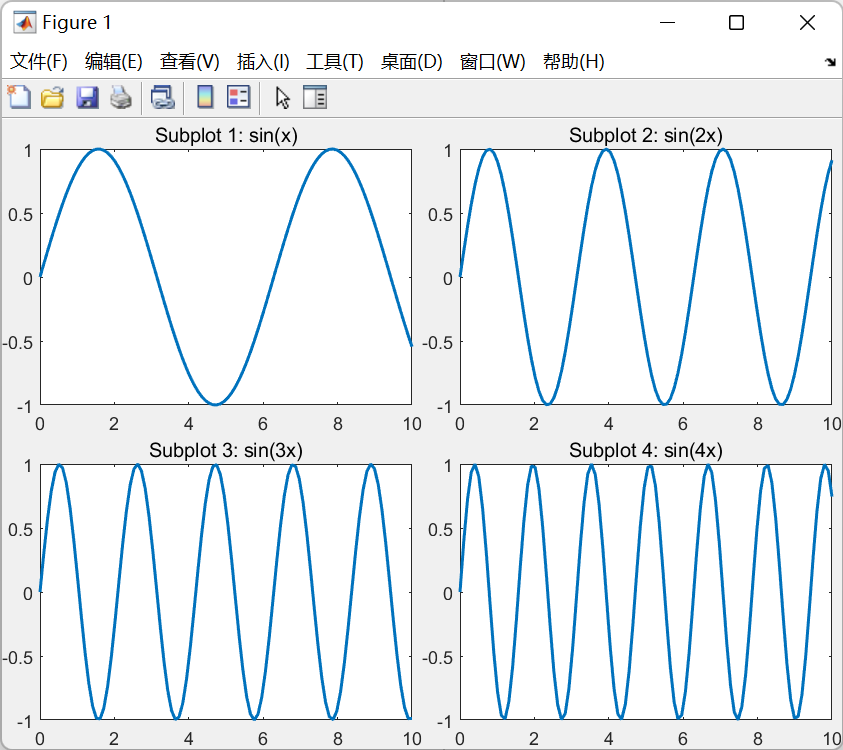

效果

可以看到几乎完全没有白边。

函数使用

函数的基本使用形式为:

• tsubplot(m,n,p,type)

m是网格行数，n是网格列数，p是网格位置这些和subplot一模一样。不同的是type属性可以控制间隙，以下是该属性可取的值:

• ‘tight’ 几乎没有空隙
• ‘compact’ 紧凑
• ‘loose’ 较为松散

基本使用

type='tight';

tsubplot(2,2,1,type)
x=linspace(0,10);
y1=sin(x);
plot(x,y1,'LineWidth',1.5)
title('Subplot 1: sin(x)')

tsubplot(2,2,2,type)
y2=sin(2*x);
plot(x,y2,'LineWidth',1.5)
title('Subplot 2: sin(2x)')

tsubplot(2,2,3,type)
y2=sin(3*x);
plot(x,y2,'LineWidth',1.5)
title('Subplot 3: sin(3x)')

tsubplot(2,2,4,type)
y3=sin(4*x);
plot(x,y3,'LineWidth',1.5)
title('Subplot 4: sin(4x)')

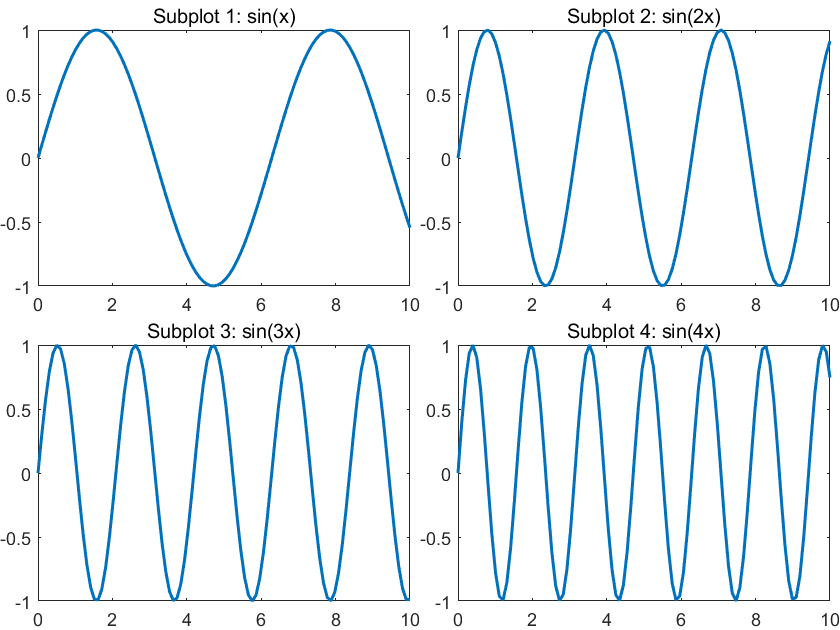

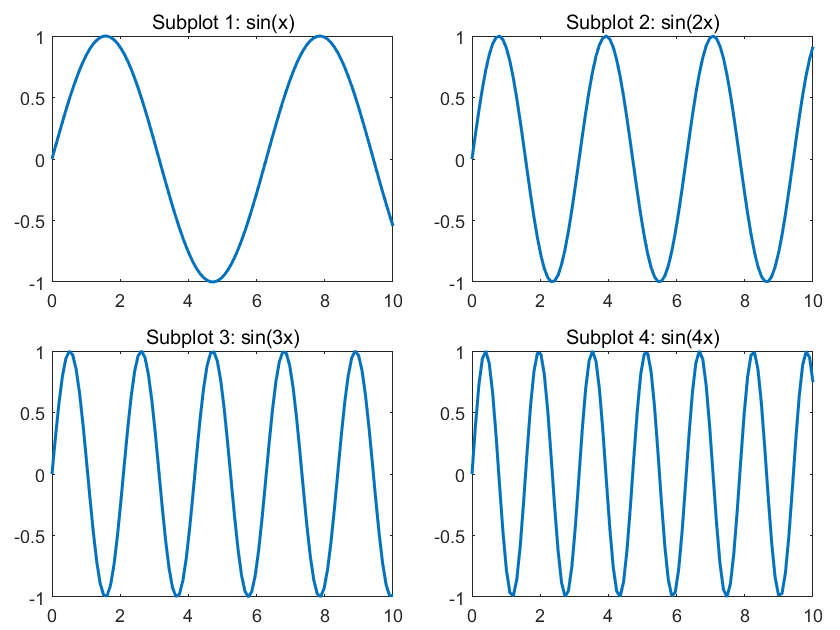

'tight’效果:

'compact’效果:

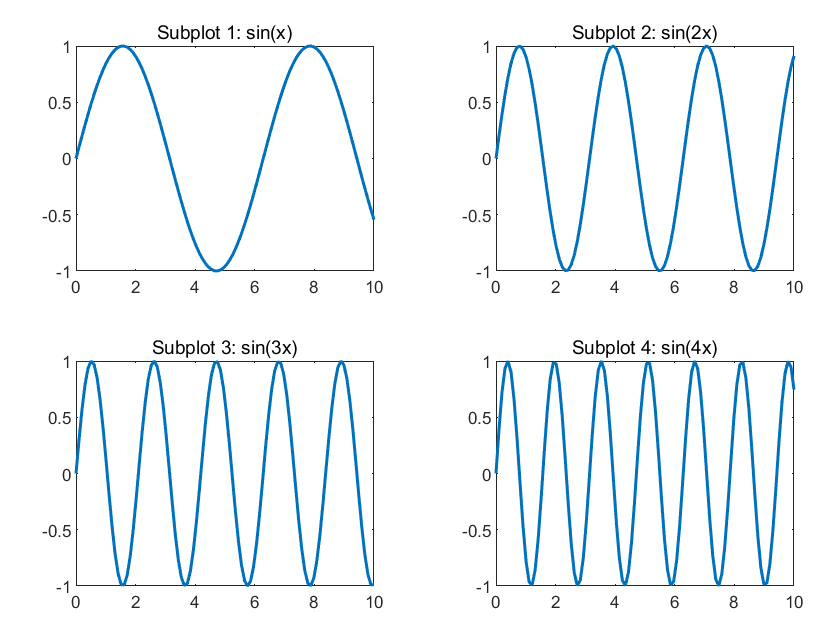

'loose’效果：

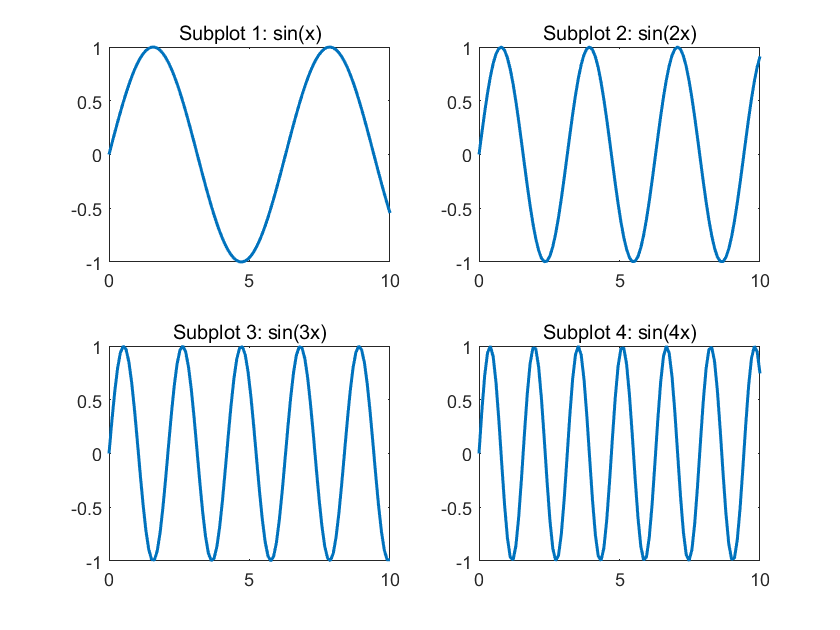

原始效果：

占据多块子图

type='tight';
[X,Y,Z]=peaks;

% 坐标区域块 1
tsubplot(2,3,1,type)
contour(X,Y,Z,15)

% 占据两行两列的坐标区域块
tsubplot(2,3,[2,3,5,6],type)
contourf(X,Y,Z,15)

% 坐标区域块 3
tsubplot(2,3,4,type)
imagesc(Z)

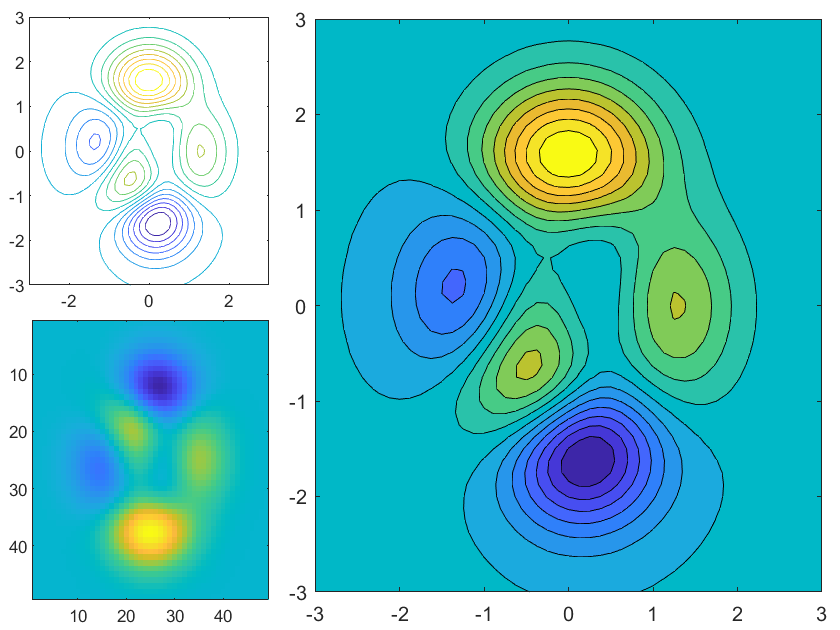

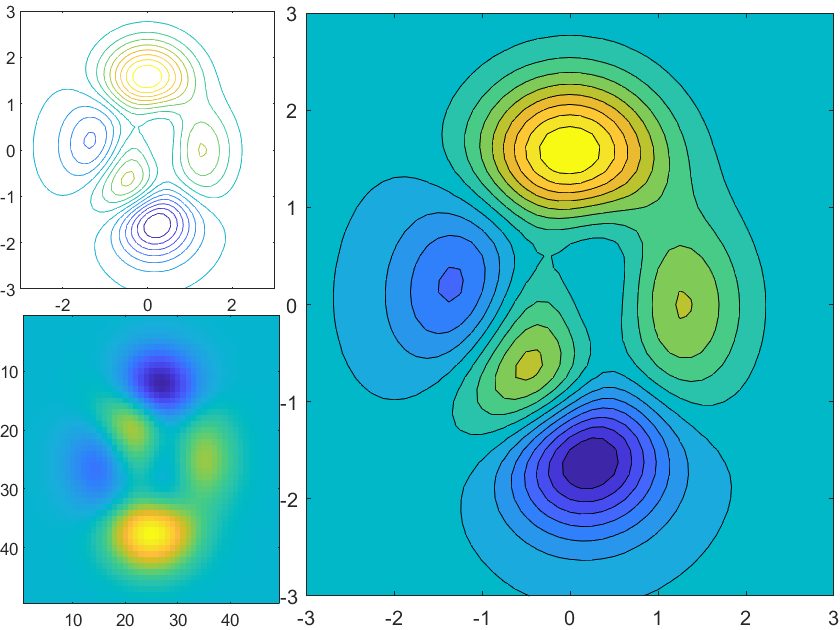

'tight’效果:

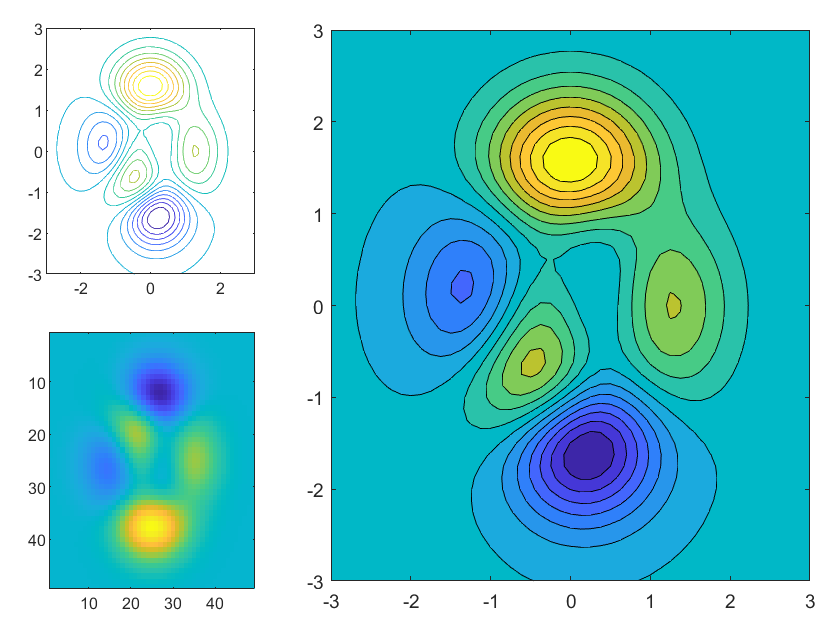

'compact’效果:

'loose’效果：

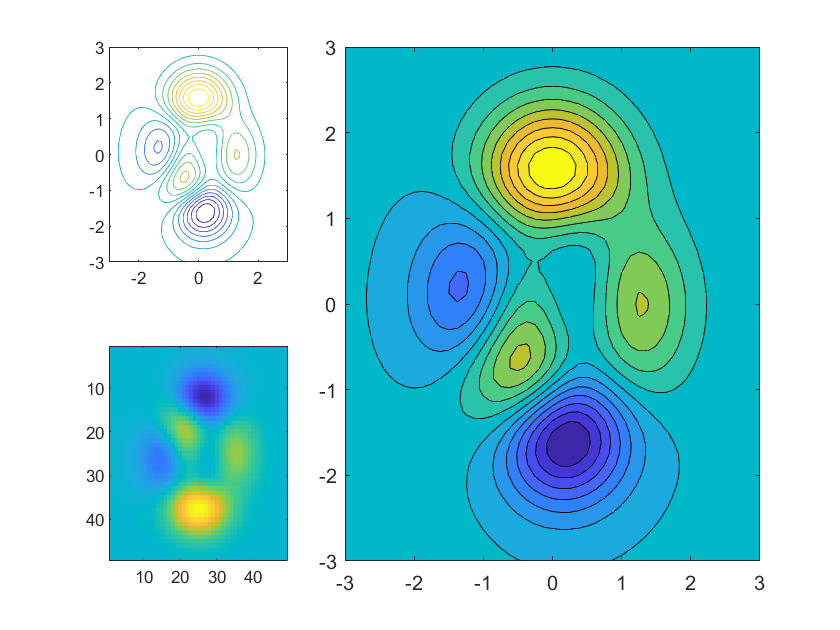

原始效果：

单图

tsubplot(1,1,1,'tight');

t=0.01:0.2:3*pi;
hold on;grid on
plot(t,cos(t)./(1+t),'LineWidth',2)
plot(t,sin(t)./(1+t),'LineWidth',2)
plot(t,cos(t+pi/2)./(1+t+pi/2),'LineWidth',2)
plot(t,cos(t+pi)./(1+t+pi),'LineWidth',2)
legend

'tight’效果:

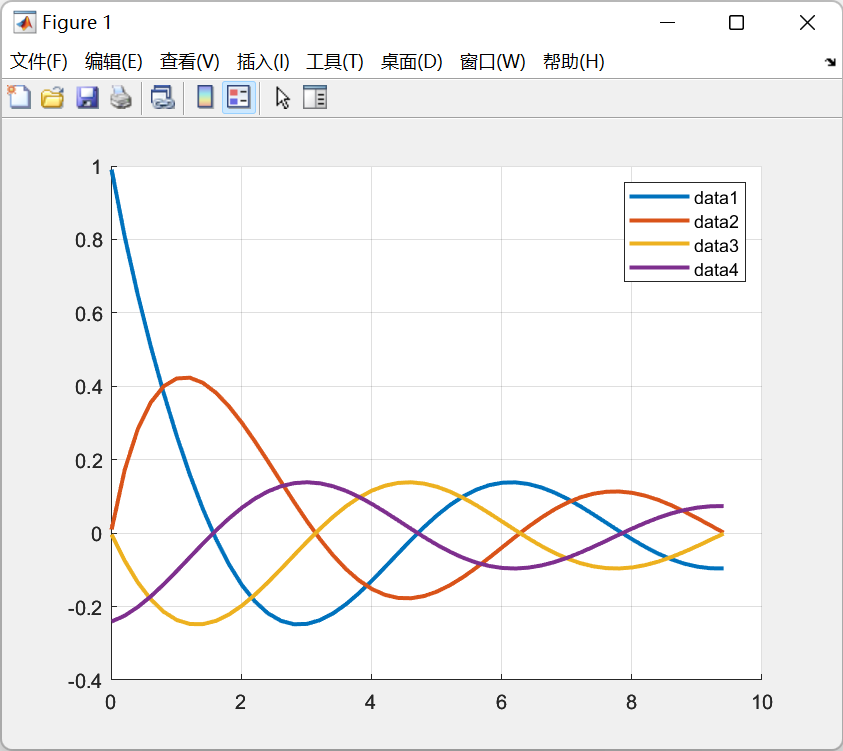

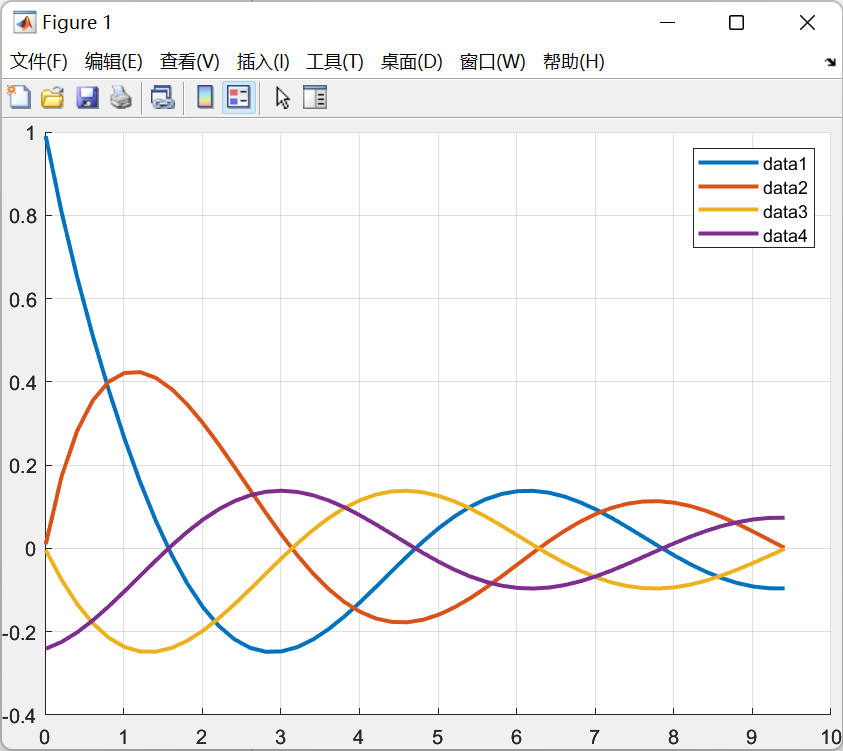

原始效果：

工具函数完整代码

function ax=tsubplot(rows,cols,ind,type)
% @author : slandarer
% gzh  : slandarer随笔

if nargin
