绘制效果

请叫我平平无奇的绘图天才，这期一次性带来俩工具函数，分别是两层和三层的环形树状图，可以用来展示数据分类和层级：

理顺层级关系属实理得头秃，代码编写不易点个赞叭!!

由于工具函数过长，将被放在最后展示，以下将先展示函数用法。

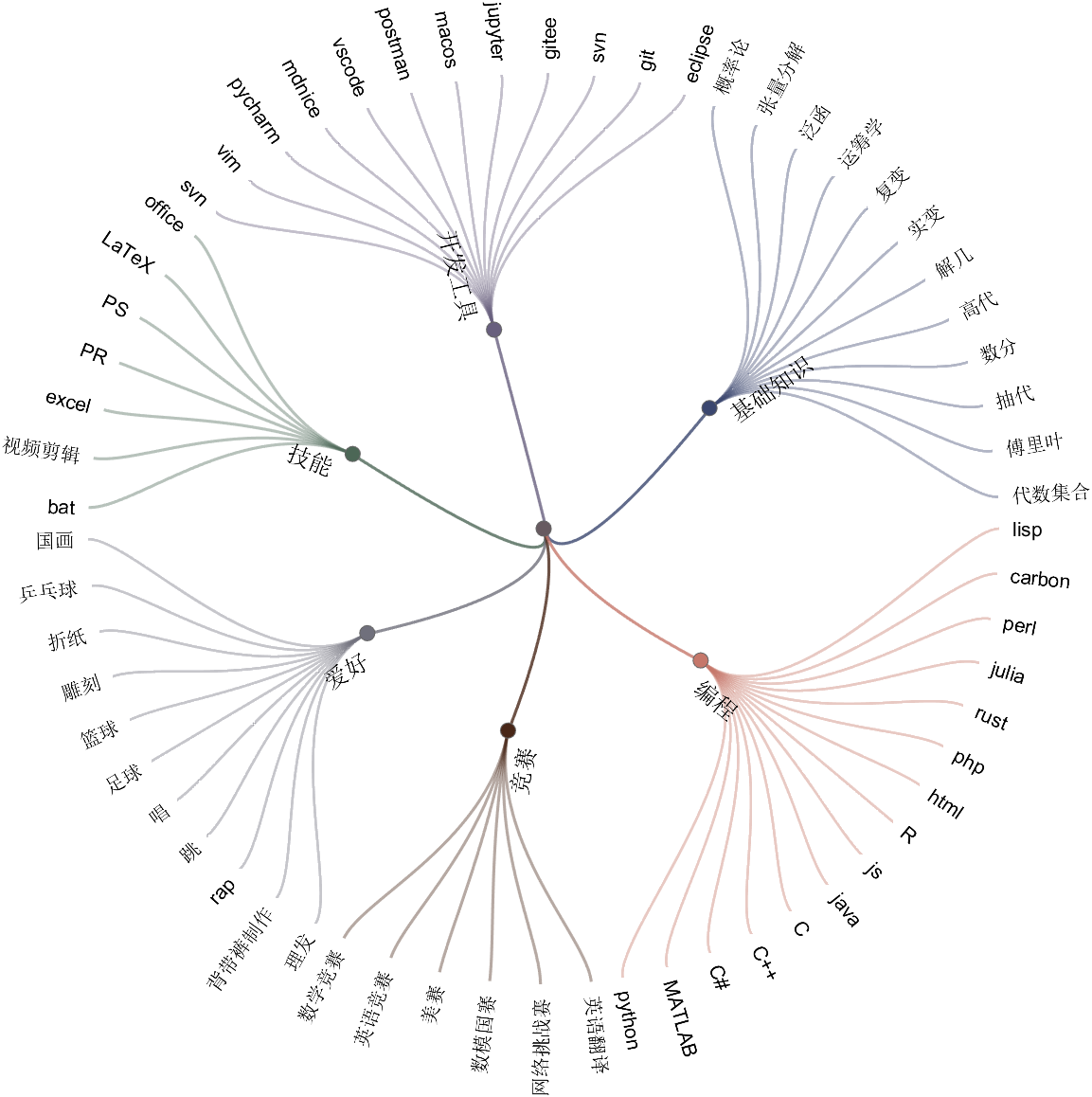

双层环形树状图 基本使用

处理的数据对象是两列的元胞数组，数组内容物为字符串，像下面这样：

treeList={'竞赛','数学竞赛';'竞赛','英语竞赛';'竞赛','美赛';'竞赛','数模国赛';'竞赛','网络挑战赛';'竞赛','英语翻译';
    '编程','python';'编程','MATLAB';'编程','C#';'编程','C++';'编程','C';'编程','java';'编程','js';'编程','R';'编程','html';
    '编程','php';'编程','rust';'编程','julia';'编程','perl';'编程','carbon';'编程','lisp';
    '技能','office';'技能','LaTeX';'技能','PS';'技能','PR';'技能','excel';'技能','视频剪辑';'技能','bat';
    '基础知识','代数集合';'基础知识','傅里叶';'基础知识','抽代';'基础知识','数分';'基础知识','高代';'基础知识','解几';
    '基础知识','实变';'基础知识','复变';'基础知识','运筹学';'基础知识','泛函';'基础知识','张量分解';'基础知识','概率论';
    '开发工具','eclipse';'开发工具','git';'开发工具','svn';'开发工具','gitee';'开发工具','jupyter';'开发工具','macos';
    '开发工具','postman';'开发工具','vscode';'开发工具','mdnice';'开发工具','pycharm';'开发工具','vim';'开发工具','svn';
    '爱好','国画';'爱好','乒乓球';'爱好','折纸';'爱好','雕刻';'爱好','篮球';'爱好','足球'
    '爱好','唱';'爱好','跳';'爱好','rap';'爱好','背带裤制作';'爱好','理发'};

CT=circleTree2(treeList);
CT=CT.draw();

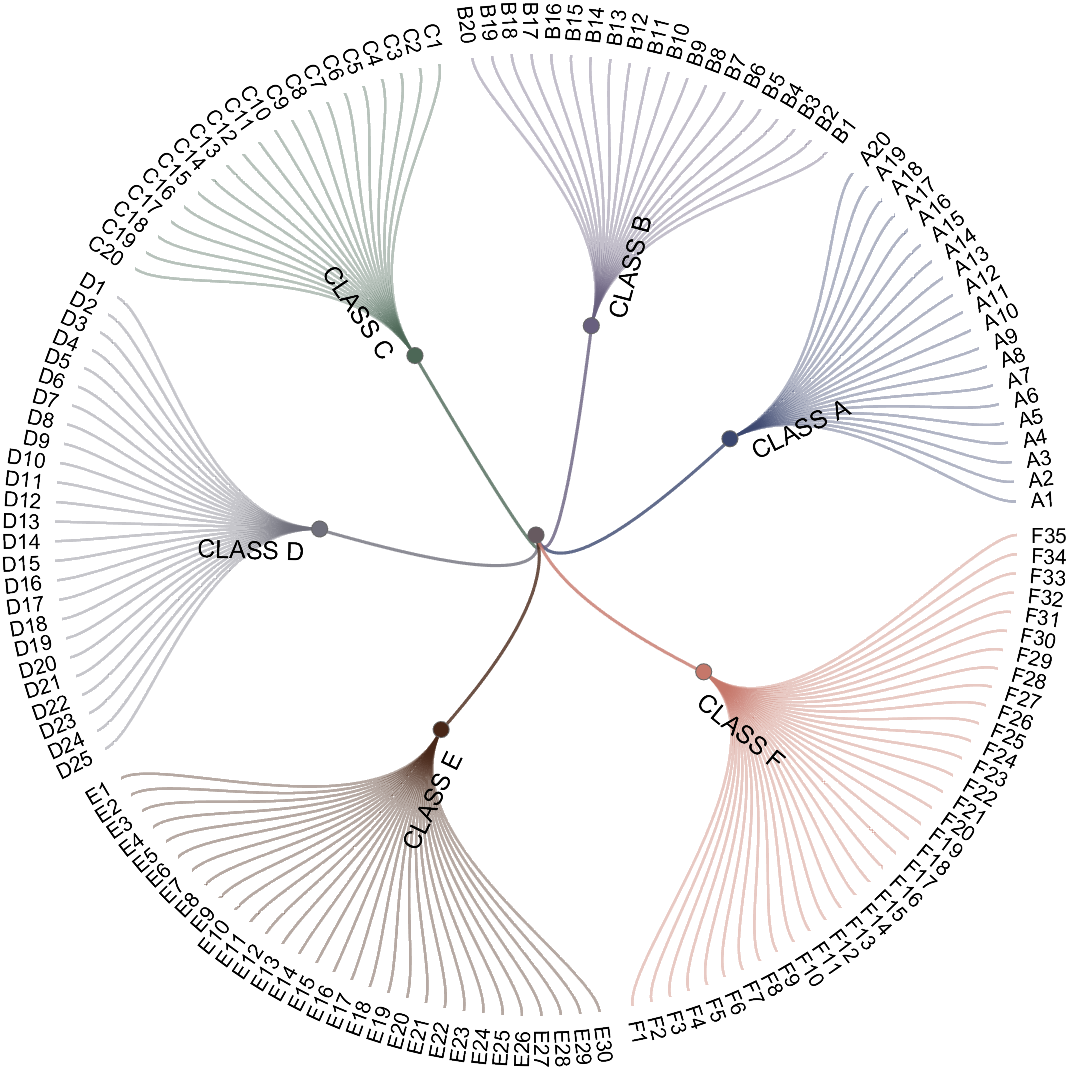

好，画完结束了，当然线更多会比较好看，这里自己构造一些ABCD类再画个图：

treeList={[],[]};
k=1;
classNameSet={'A','B','C','D','E','F'};
classNumSet=[20,20,20,25,30,35];
for i=1:6
    for j=1:classNumSet(i)
        treeList{k,1}=['CLASS ',classNameSet{i}];
        treeList{k,2}=[classNameSet{i},num2str(j)];
        k=k+1;
    end
end

CT=circleTree2(treeList);
CT=CT.draw();

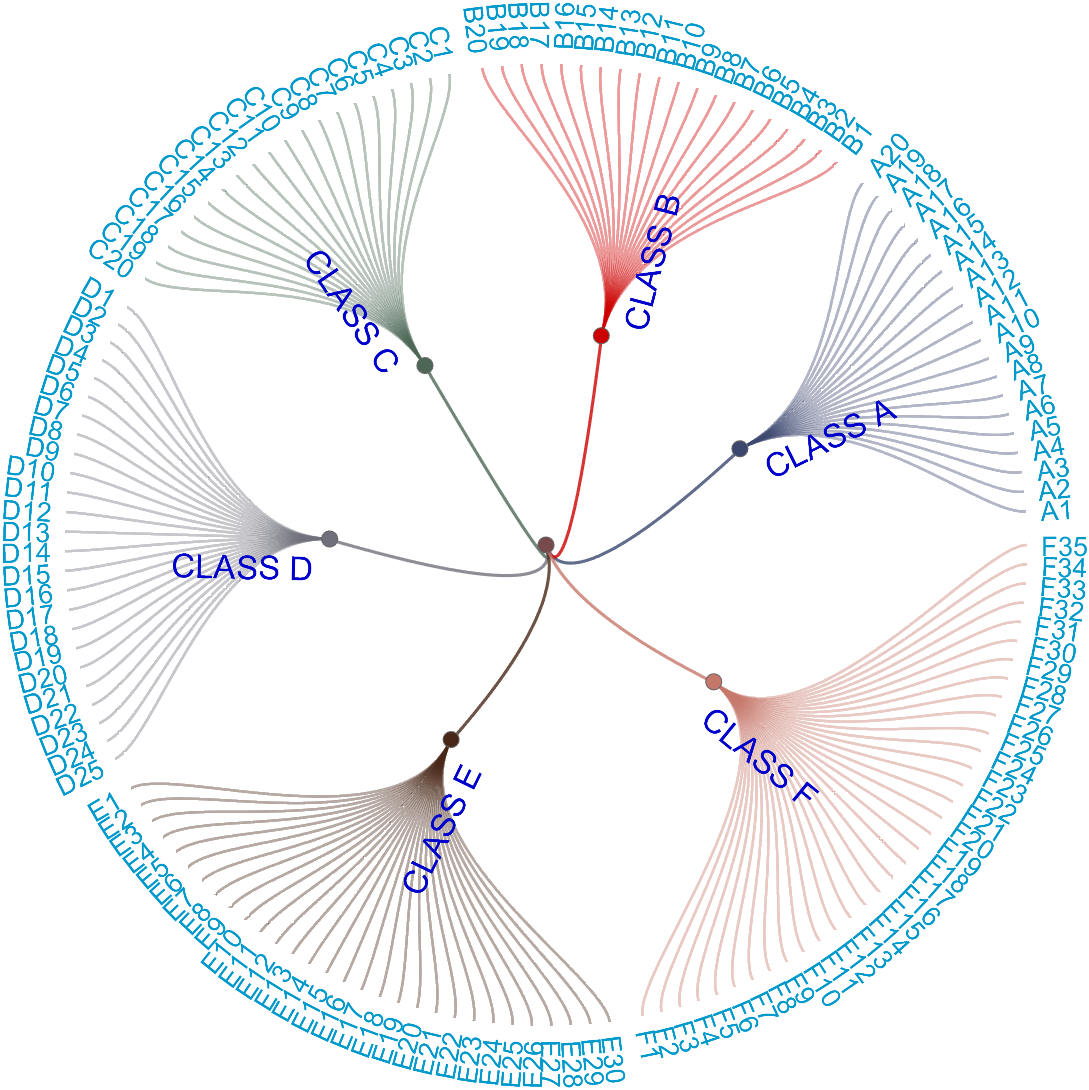

修改配色

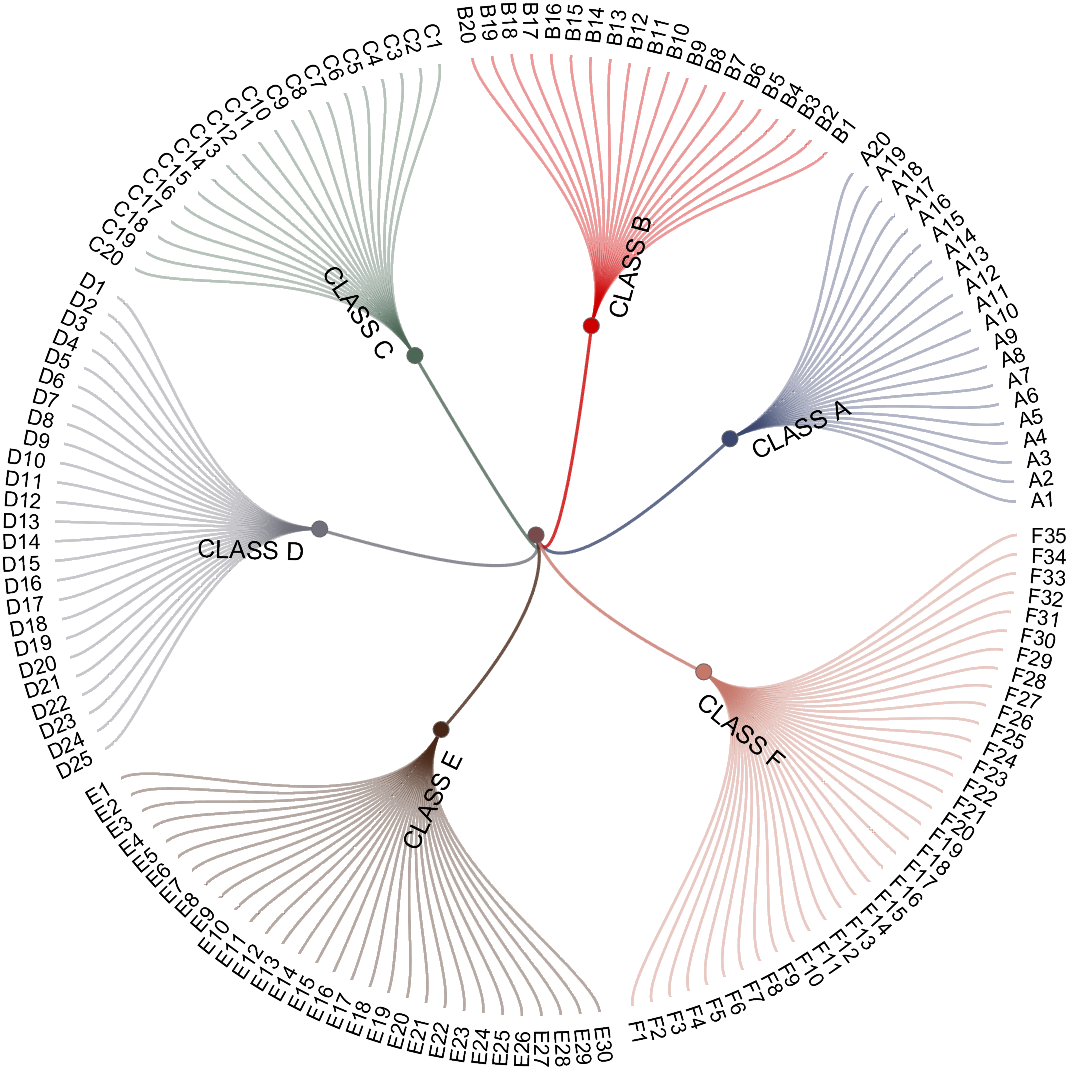

使用setColorN设置各个类的颜色，比如将第2个类设为红色：

CT.setColorN(2,[.8,0,0]);

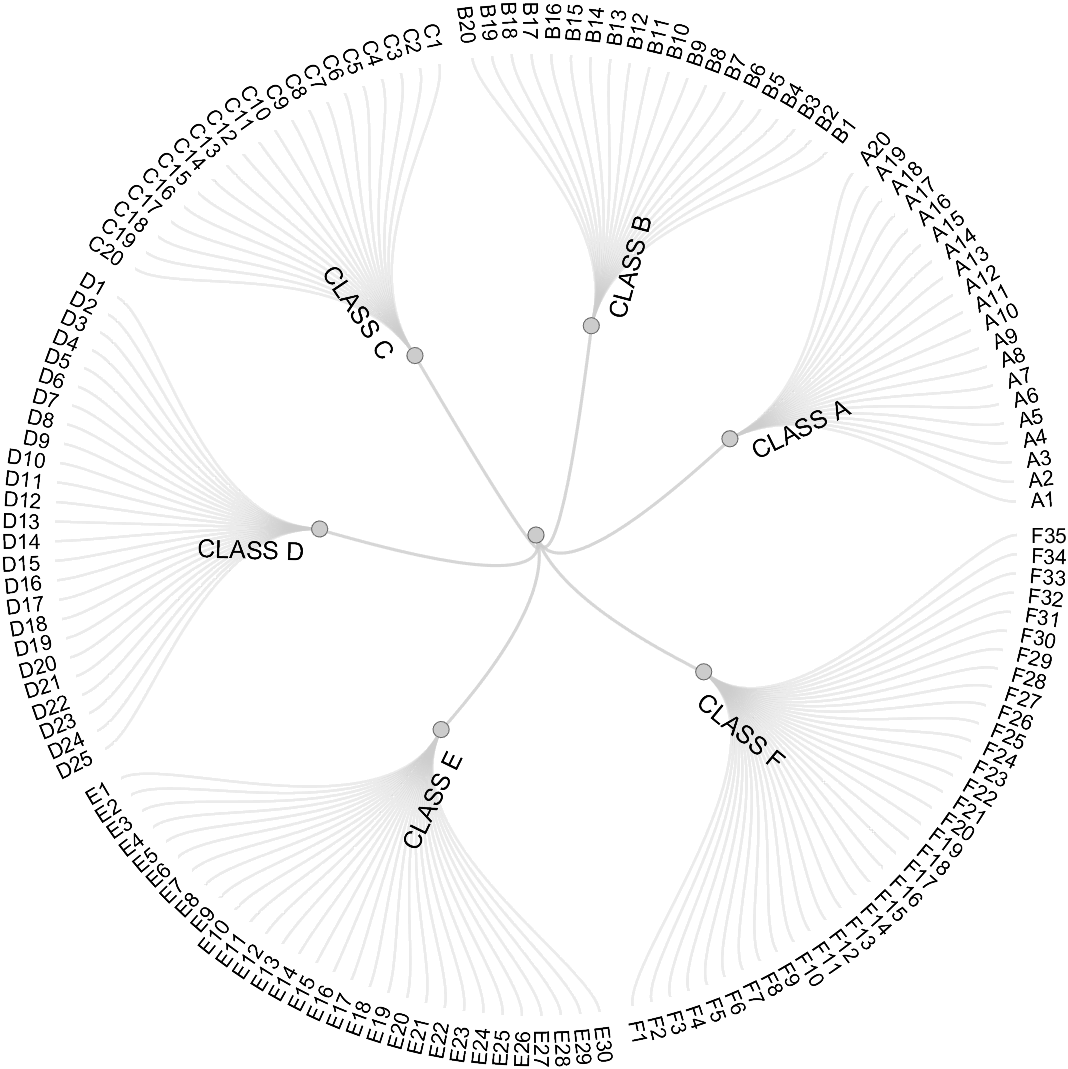

循环全部设置为灰色：

for i=1:6
    CT.setColorN(i,[.8,.8,.8]);
end

修改字体

使用setLable1和setLable1修改两层文本字体，例如：

CT.setLable1('FontSize',16,'Color',[0,0,.8]);
CT.setLable2('FontSize',13,'Color',[0,.6,.8]);

三层环形树状图 基本使用

与上面双层环形树状图绘制方式一模一样，三层的不太好构造，这里直接从excel读取数据绘制，数据为往年诺贝尔奖获得者及其奖项、国籍

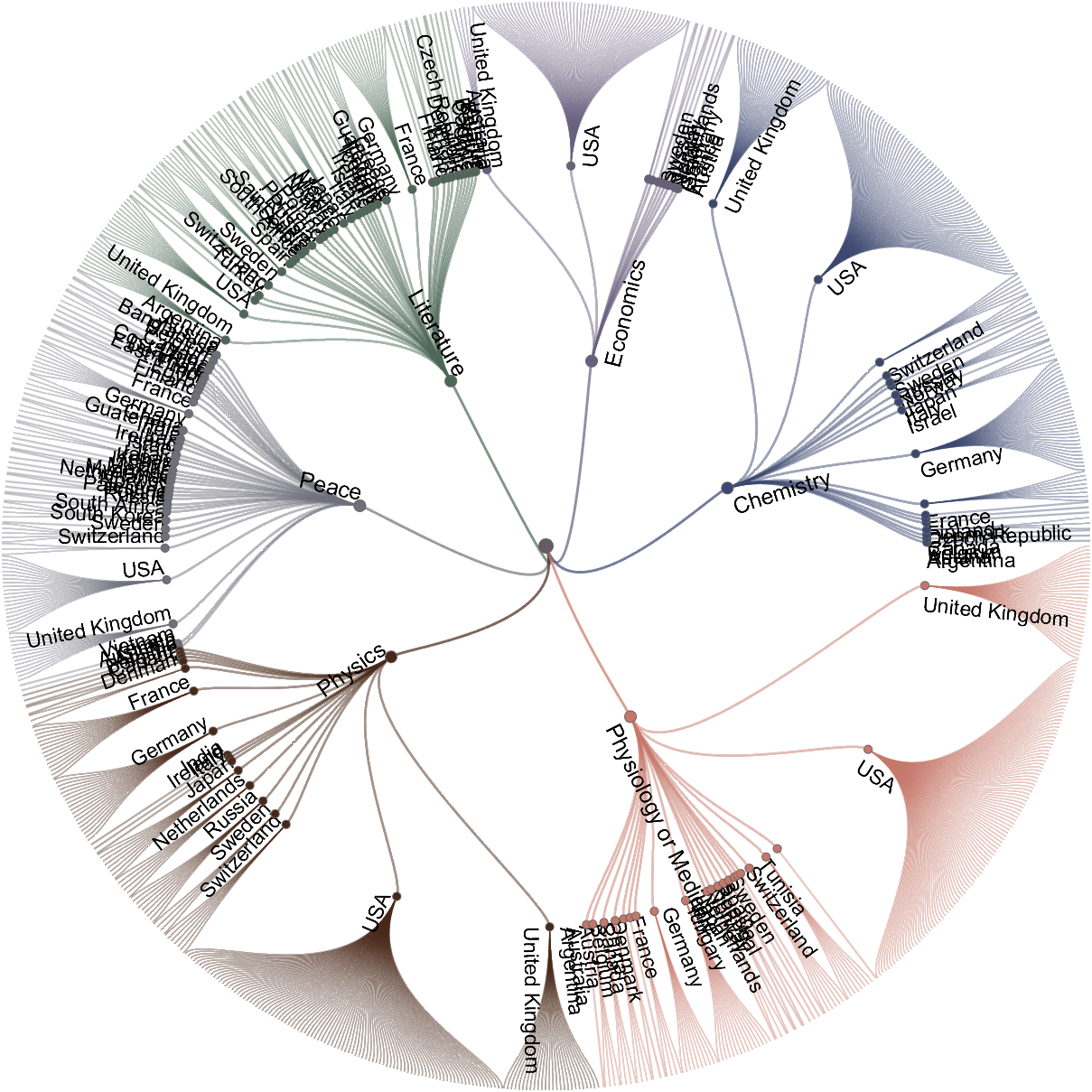

读取数据并绘制三层环形树状图：

treeList=readcell('data.xlsx');
treeList=treeList(:,1:3);

CT=circleTree3(treeList);
CT=CT.draw();

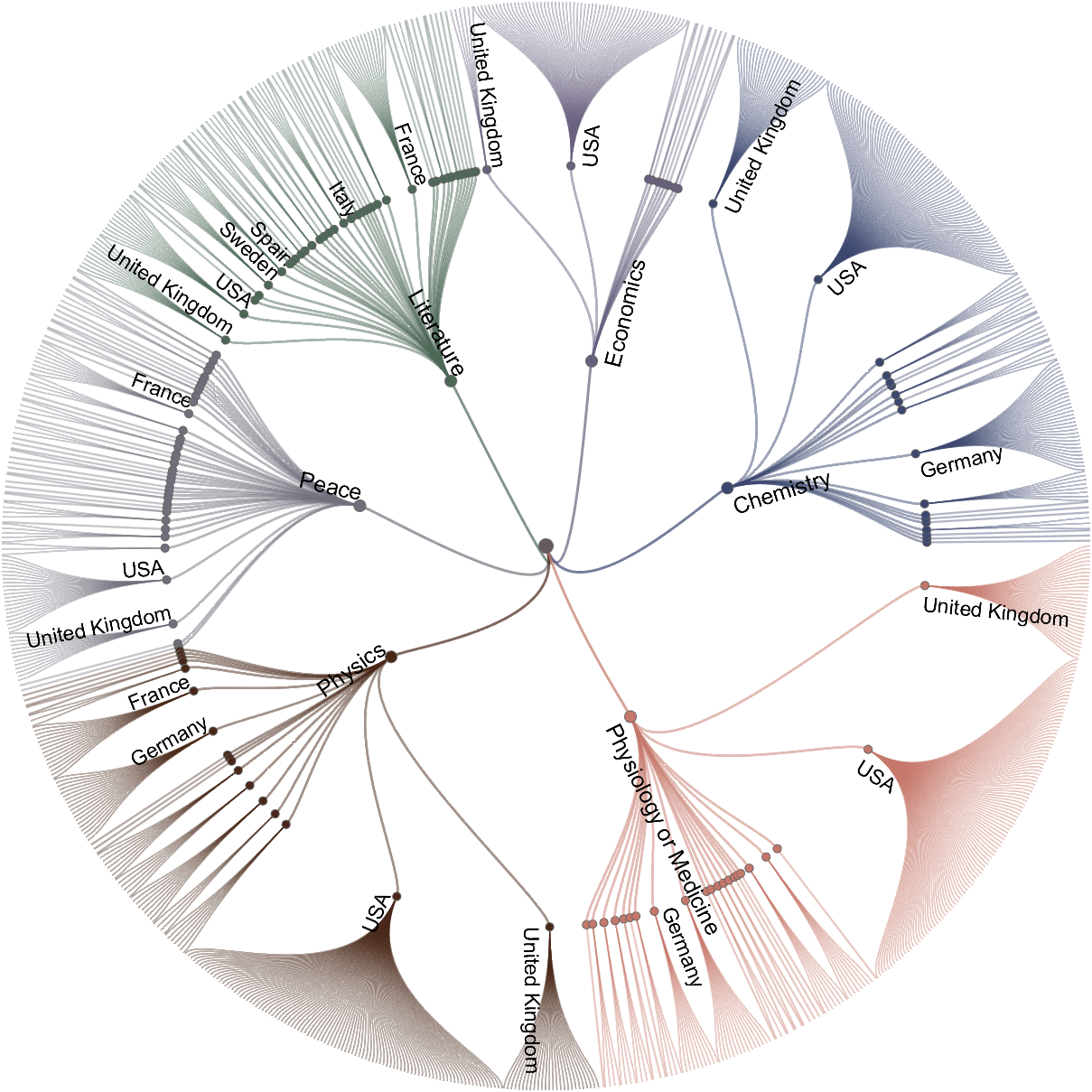

其他属性设置方式与之前的双层绘制函数完全相同，由于怕文字互相遮挡，故只展示占比大于5%的类,想要隐藏或显示全部类，可以设置文本的Visible属性为on/off：

CT.setLable2('Visible','on');

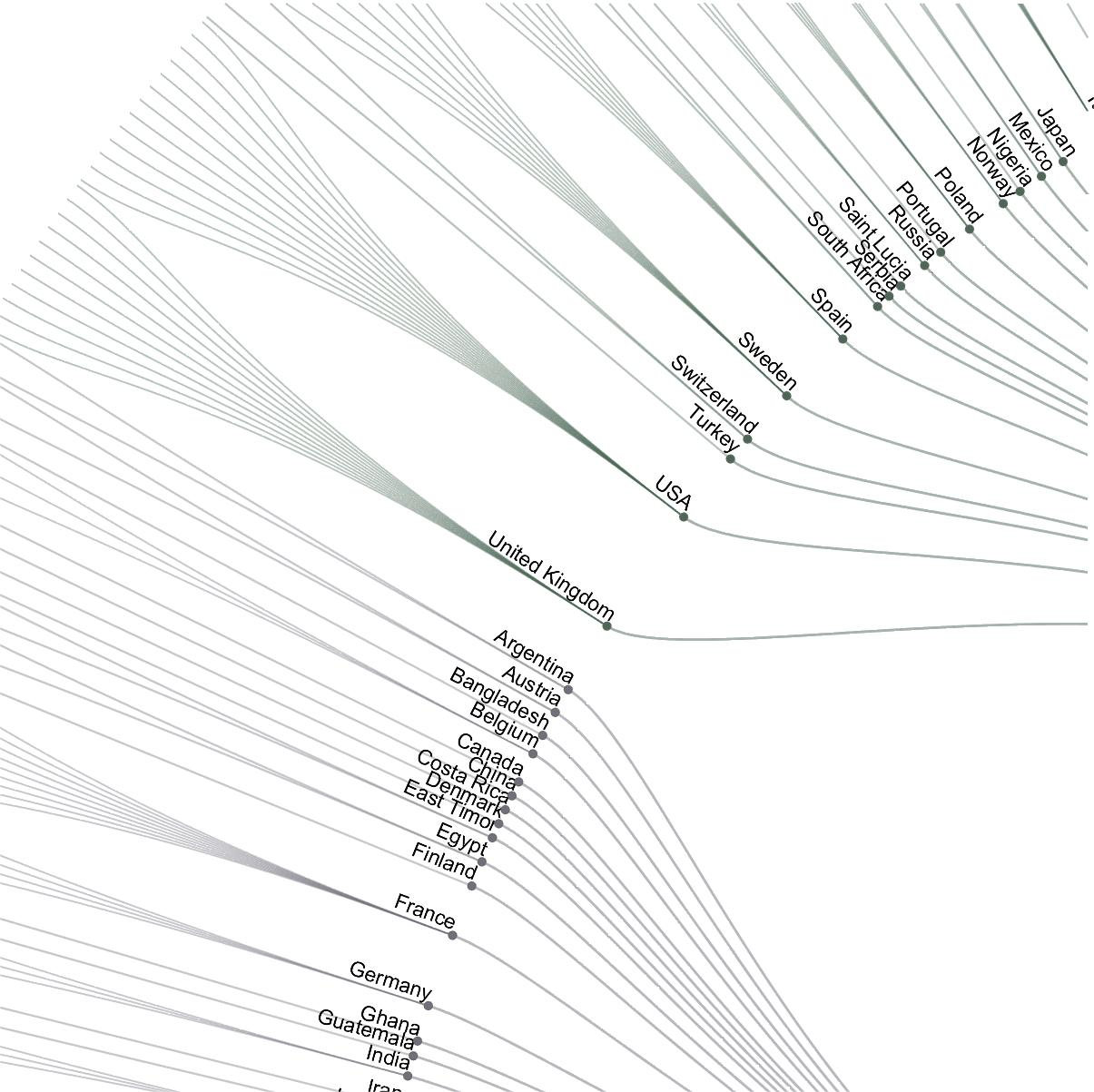

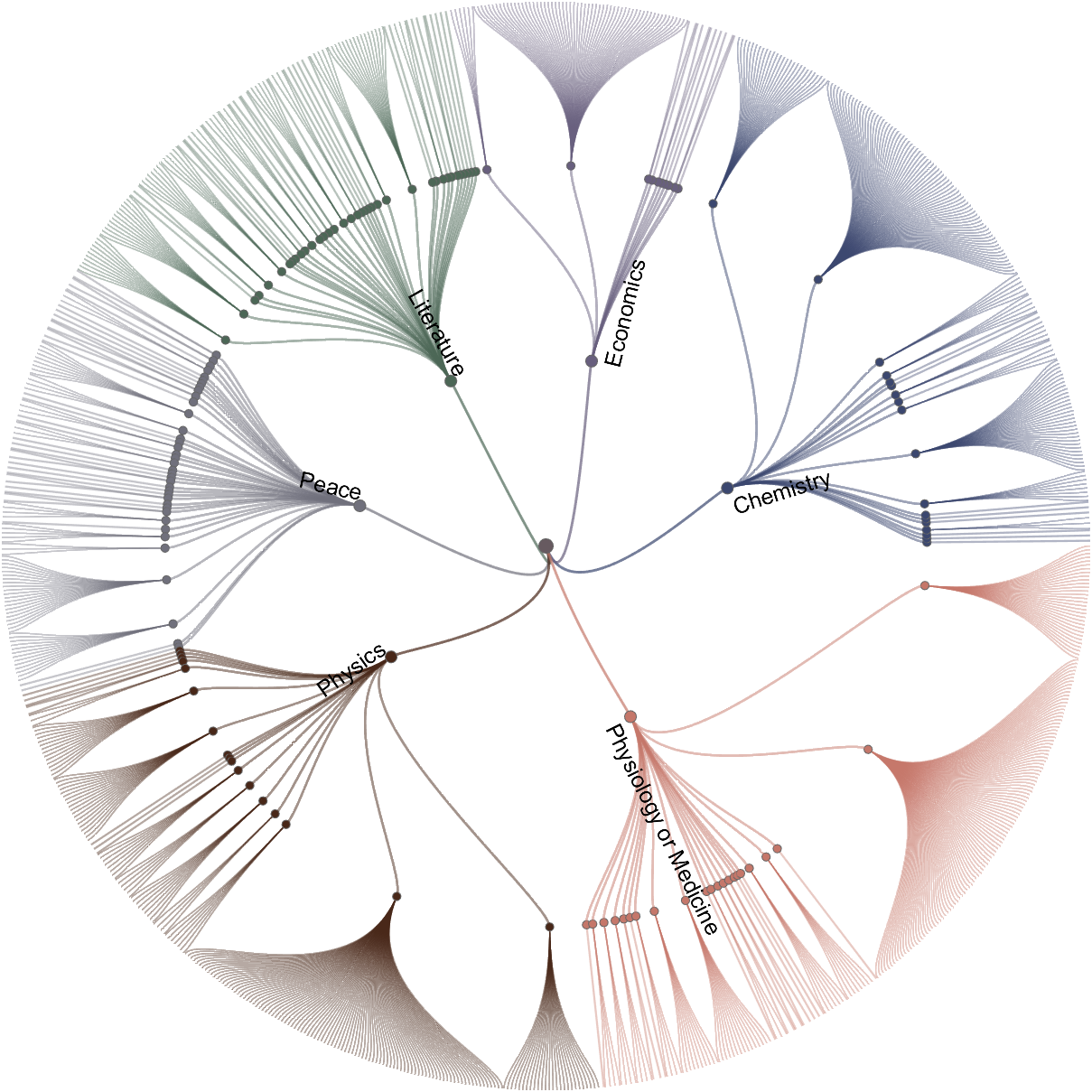

虽然有点乱，但是可以缩放查看细节：

完整代码

大量代码，前方高能！！

双层

classdef circleTree2
