matlab 绘制一个可爱的胖娃娃

1 程序说明

这个程序就是用一系列椭圆，圆角矩形及心形拼在起，以下说明一下各部分怎么生成：

椭圆形： 椭圆形是用的如下椭圆数据生成函数生成数据点，之后再用fill函数绘制而成，其中Mu为椭圆中心点，Sigma为协方差矩阵，S为半径平方，pntNum是生成数据点个数：

% 椭圆数据计算函数，输入协方差矩阵、中心点、半径生成椭圆数据
function [X,Y]=getEllipse(Mu,Sigma,S,pntNum)
    % (X-Mu)*inv(Sigma)*(X-Mu)=S
    invSig=inv(Sigma);

    [V,D]=eig(invSig);
    aa=sqrt(S/D(1));
    bb=sqrt(S/D(4));

    t=linspace(0,2*pi,pntNum);
    XY=V*[aa*cos(t);bb*sin(t)];
    X=(XY(1,:)+Mu(1))';
    Y=(XY(2,:)+Mu(2))';
end

圆角矩形： 使用MATLAB自带的圆角矩阵生成函数，详细信息可以去MATHWORKS官网查看：

rectangle(‘Position’,pos,‘Curvature’,cur)

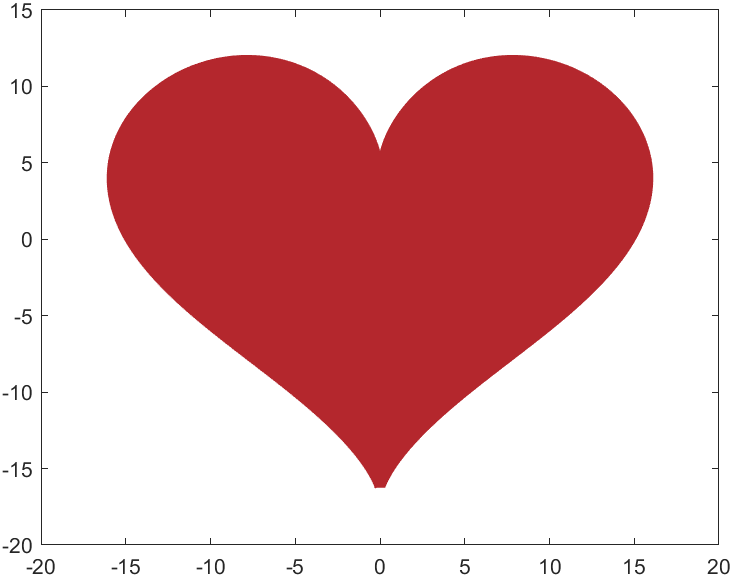

心形： 使用如下心形函数： x = 16 ( sin ⁡ t ) 3 y = 13 cos ⁡ t − 5 cos ⁡ ( 2 t ) − 2 cos ⁡ ( 3 t ) − cos ⁡ ( 4 t ) \begin{aligned} &x=16(\sin t)^{3} \\ &y=13 \cos t-5 \cos (2 t)-2 \cos (3 t)-\cos (4 t) \end{aligned} ​x=16(sint)3y=13cost−5cos(2t)−2cos(3t)−cos(4t)​

t=linspace(-2.9,2.9,1000);
X=16.*(sin(t)).^3;
Y=13.*cos(t)-5.*cos(2.*t)-2.*cos(3.*t)-cos(4.*t);
fill(X,Y,[180,39,45]./255,'EdgeColor',[180,39,45]./255,'LineWidth',2)

2 完整代码

function bingdundun
ax=gca;
ax.DataAspectRatio=[1 1 1];
ax.XLim=[-5 5];
ax.YLim=[-5 5];
hold(ax,'on')


% =========================================================================
% 绘制冰糖外壳
[X,Y]=getEllipse([0,0],[1,0;0,1.3],3.17^2,200);
plot(X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
%
[X,Y]=getEllipse([1.7,2.6],[1.2,0;0,1.8],.65^2,200);
plot(X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
plot(-X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
[X,Y]=getEllipse([1.7,2.6],[1.2,0;0,1.8],.6^2,200);
fill(X,Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
fill(-X,Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
%
[X,Y]=getEllipse([-3.5,-1],[1.1,.3;.3,1.1],.75^2,200);
plot(X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
[X,Y]=getEllipse([-3.5,-1],[1.1,.3;.3,1.1],.68^2,200);
fill(X,Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
[X,Y]=getEllipse([3.5,1],[1.1,.3;.3,1.1],.75^2,200);
plot(X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
[X,Y]=getEllipse([3.5,1],[1.1,.3;.3,1.1],.68^2,200);
fill(X,Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
%
X=[-3.8,-2,-3];
Y=[-.51+.13,1+.13,-1];
plot(X,Y,'Color',[57,57,57]./255,'LineWidth',1.8)
plot(-X,-Y,'Color',[57,57,57]./255,'LineWidth',1.8)
X=[-3.8,-2,-3];
Y=[-.51+.03,1+.03,-1];
fill(X,Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
fill(-X,-Y,[1,1,1],'EdgeColor',[1,1,1],'LineWidth',1.8)
%
[X,Y]=getEllipse([0,-.1],[1,0;0,1.6],.9^2,200);
Y(Y
