虚幻引擎图文笔记：UMG （一） Hello World 在屏幕上显示UI控件

开发游戏的老王 发布时间：2020-06-25 16:00:33 ，浏览量：1

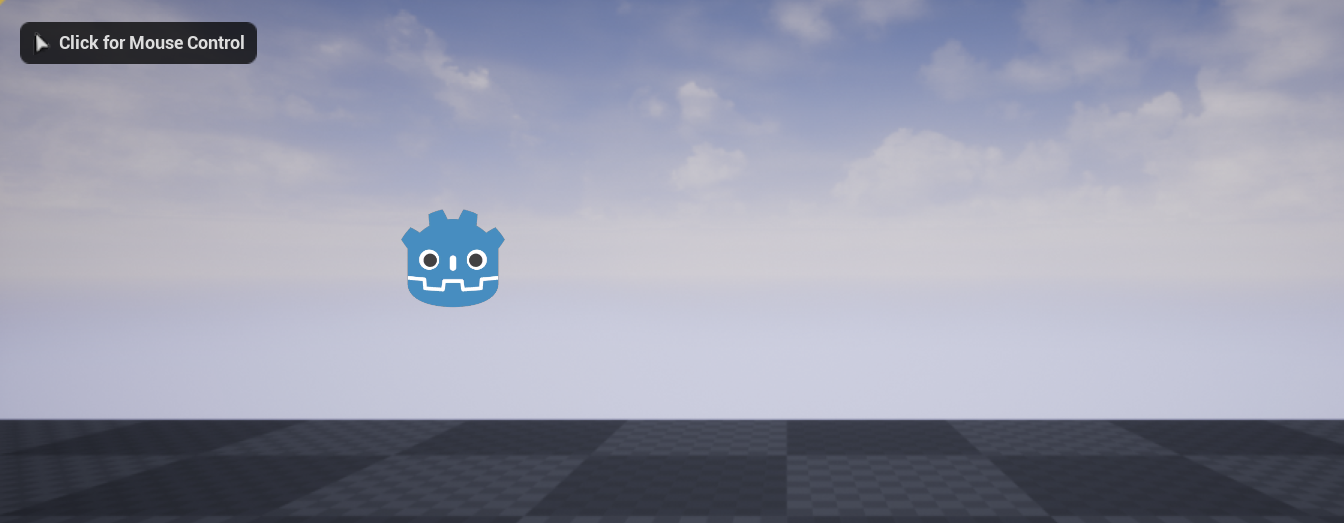

效果图

用Widget显示一个图片

在这里插入图片描述

文章目录
      • 效果图
      • 简介
      • 新建一个Widget Blueprint
      • 编辑UI蓝图
        • 设计视图
        • Graph视图
      • 加载

简介

UMG的全称是Unreal Motion Graphics UI Designer其实就是UE4的UI系统。本文是一个UMG小实例，体现了UMG创建、编辑和加载的基本流程。

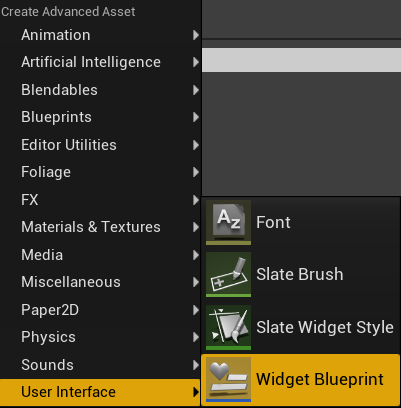

新建一个Widget Blueprint

在这里插入图片描述 适当命名，本例中命名为“MainMenu”

在这里插入图片描述

编辑UI蓝图

双击打开以后可以得到两个可互相切换的视图设计视图（Design View）和 蓝图是图（Graph View）

设计视图

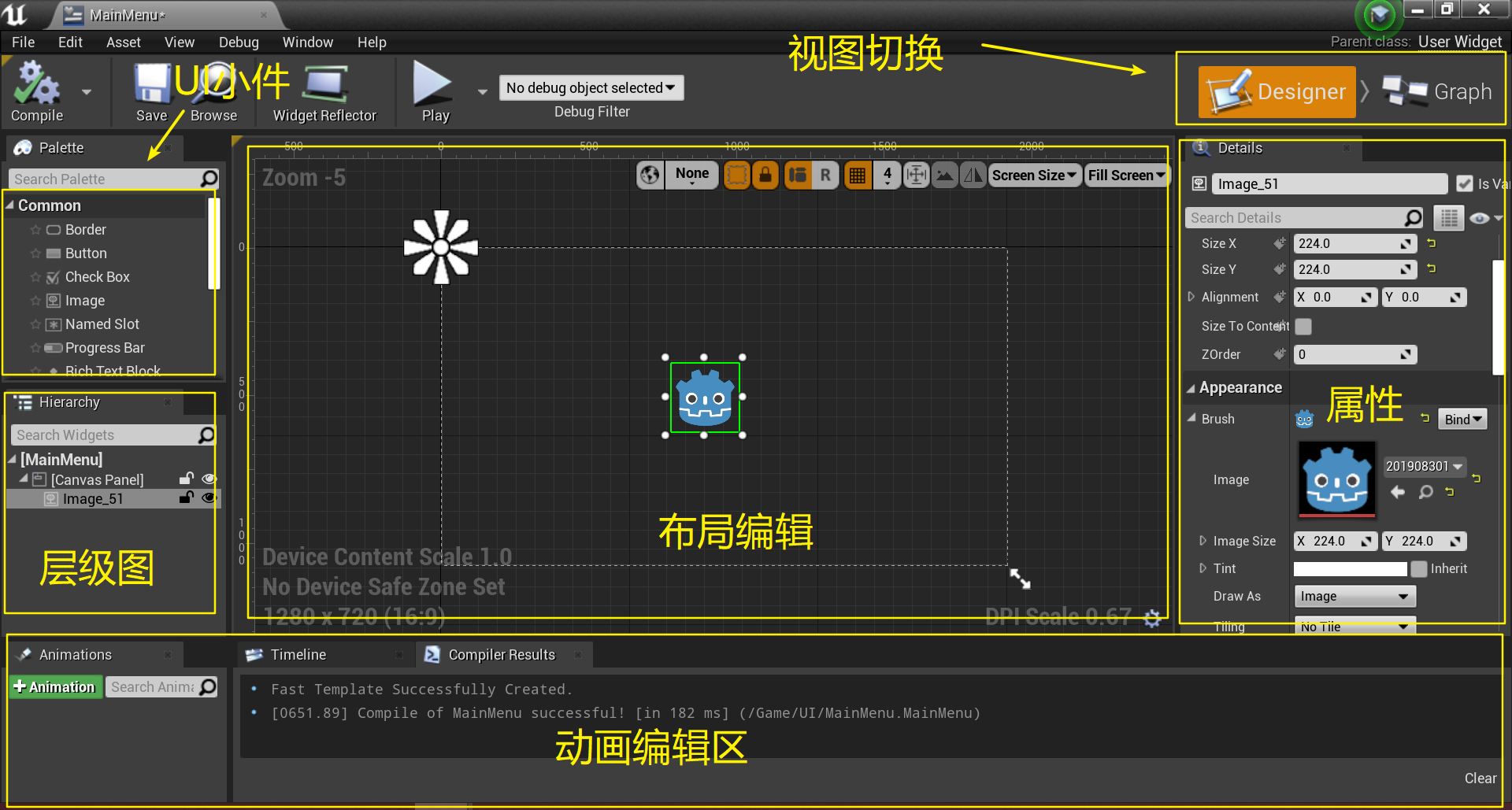

在这里插入图片描述 设计视图比较直观，从左边Palette区拖进来一个Image，然后设置成我们预先导入的图片

在这里插入图片描述

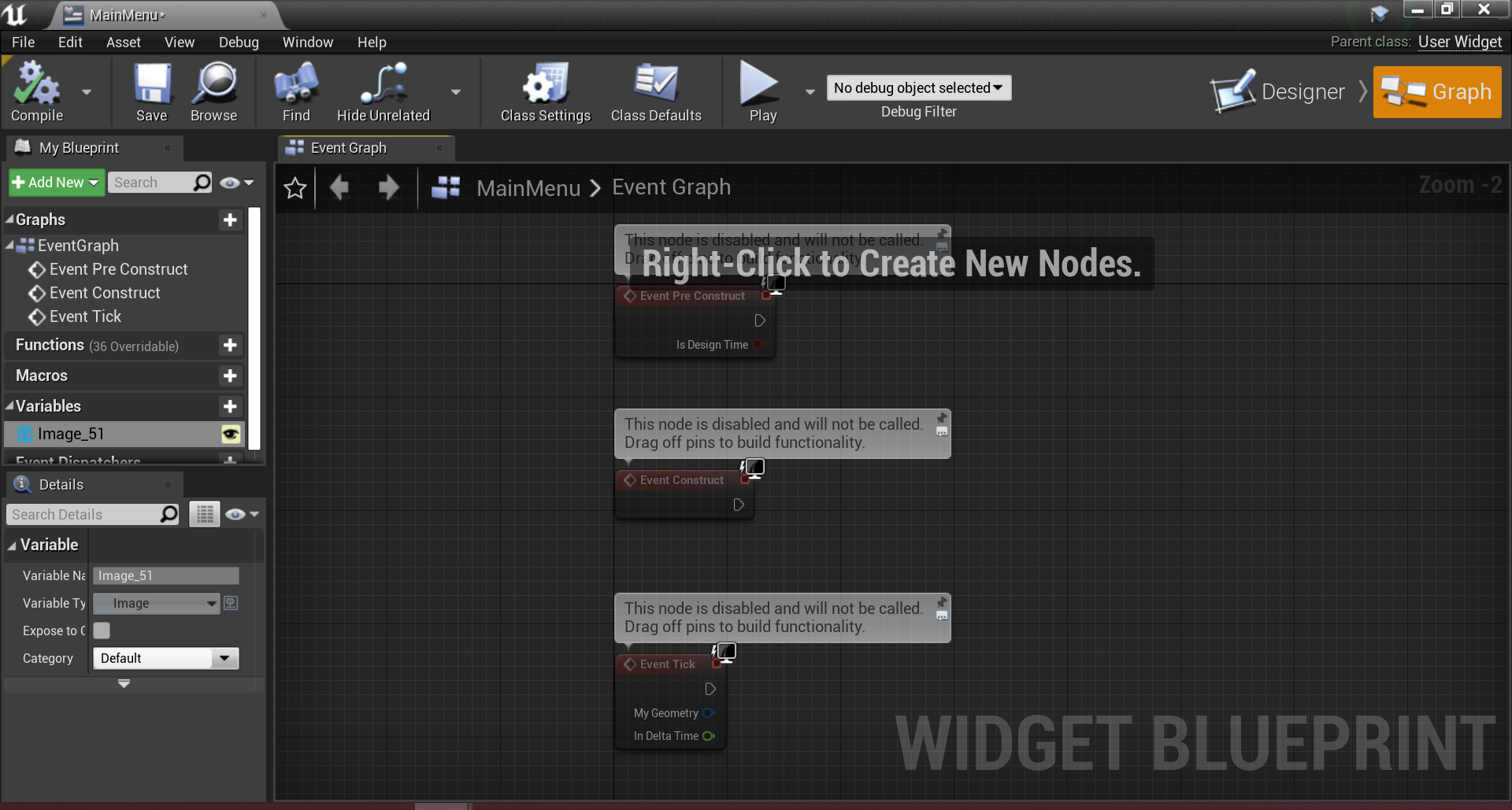

Graph视图

实际上就是蓝图视图，具体用法将在后面的文章中介绍

在这里插入图片描述

加载

Widget不继承于AActor也不继承于UActorCompoent,也就是说它既不能直接方法场景中也不能当作组件来使用，这种设计和很多引擎都不相同，到底好不好呢？有着看吧。

Widget的加载方式有很多种，本文使用关卡蓝图(Level Blueprint)来加载它。

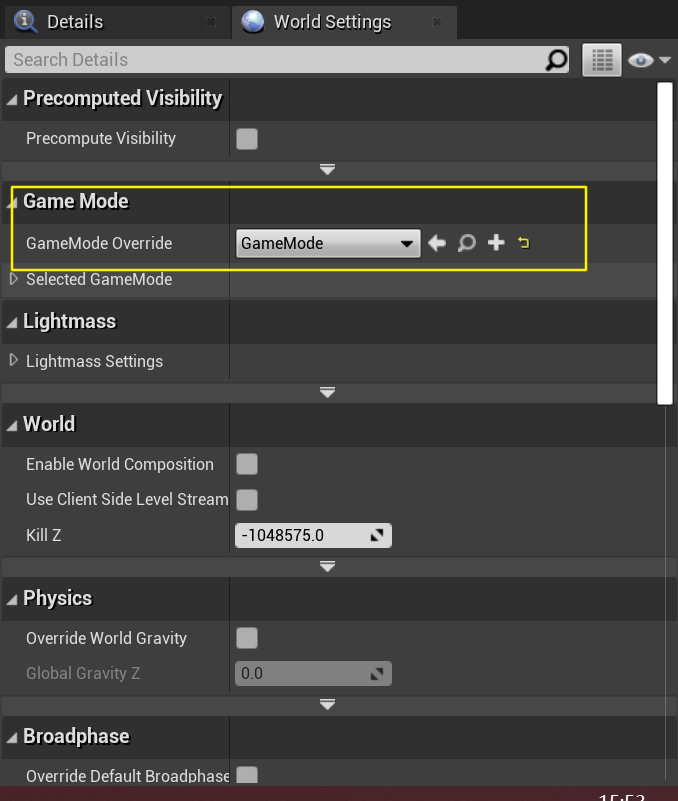

在编辑关卡蓝图前，首先要确认一下GameMode的设置，本例中我们选择最基本的GameMode即可。

在这里插入图片描述

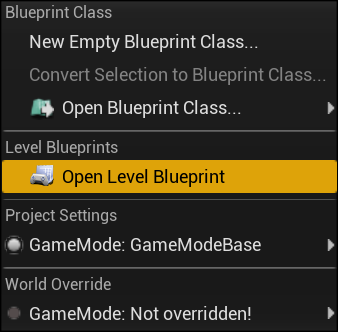

打开关卡蓝图 在这里插入图片描述

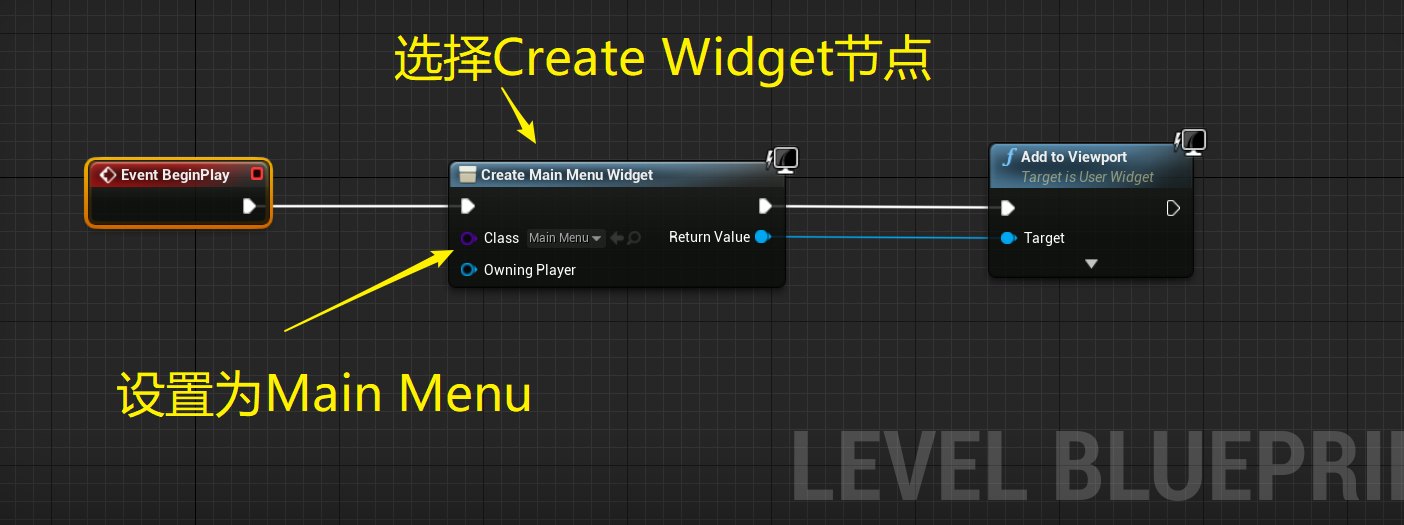

在这里插入图片描述

编译关卡蓝图，并运行游戏，就可以看到下面的效果了

在这里插入图片描述
