Rigify图解教程：basic.super_copy绑定原理

概要

basic.super_copy是Rigify中最简单的模块，它的作用就是在骨架中添加一个简单的骨头，但是由于要整合到整个Rigify绑定中，所以在生成Rig的时候在不同的层也生成了对应的骨骼。从basic.super_copy中也可以了解到Rigify的分层设计。

原理 基本用法

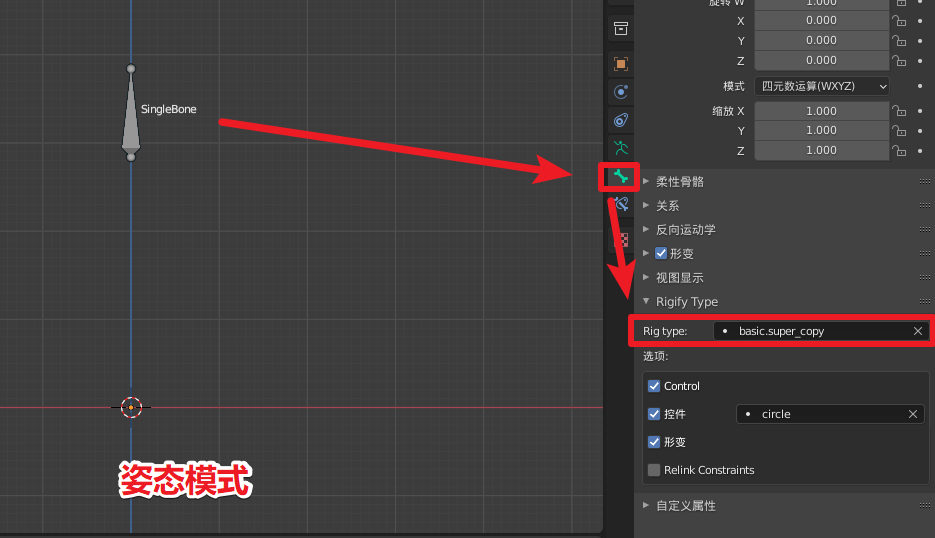

定义一个basic.super_copy

·

这里需要注意一点，如果MetaRig的这个骨骼的形变选项没有勾选，那么他它会生成形变层即DEF-骨骼，并且还要注意这个形变选项在姿态模式下的Rigify Type模块，而不是骨骼自身的形变选项。

Rig结构

生成的Rig骨骼层级结构如下：

• root：默认生成的根骨骼，没有任何约束，作为骨架上所有没有指定父级骨骼的父骨骼，也是整个骨架的根骨骼。

SingleBone、DEF-SingleBone以及ORG-SingleBone三根骨头的Transform都直接复制于 MetaRig的SingleBone其实就是SingleBone在不同层级的替身。

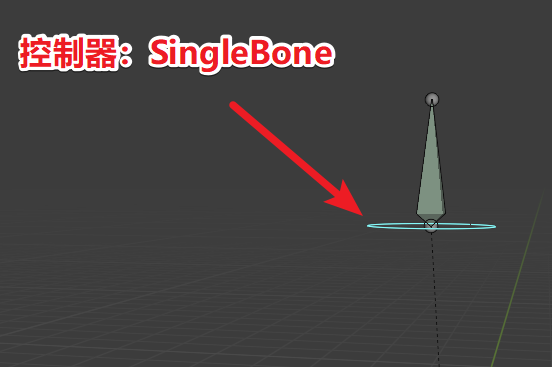

• SingelBone：控制器层骨骼（在网格中无权重），做动画时使用的控制器就是它。

• ORG-SingleBone：逻辑层骨骼（在网格中无权重），Rigify中骨骼间复杂的逻辑关系在这个层定义。

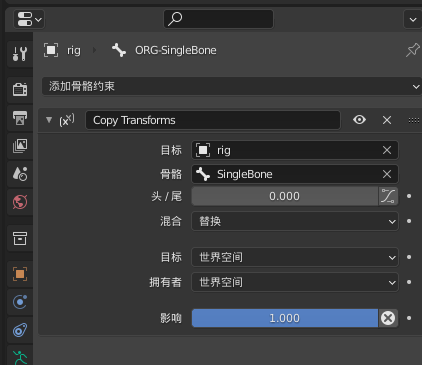

这个basic.super_copy的 ORG-SingleBone上有一个Copy Transform骨骼约束，直接把控制器层SingelBone在世界坐标系的Transform复制过来。

• DEF-SingleBone：形变层骨骼（会在网格模型上拥有权重），DEF-SingleBone上并没有骨骼约束，其行为通过父子关系直接由ORG-SingleBone控制

小结

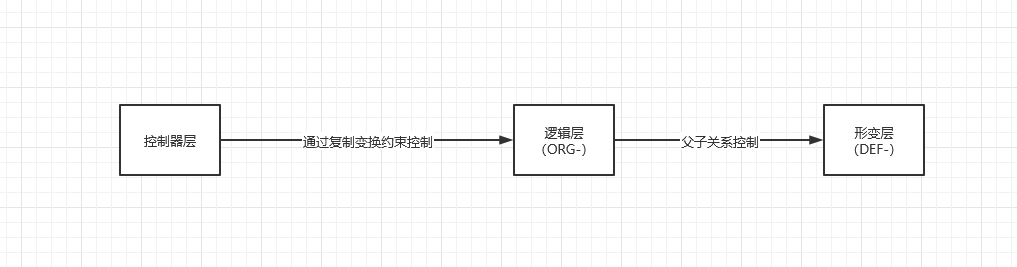

basic.super_copy中各层骨骼的控制关系图
