Unity Shader - Heightmap 高度贴图

目录：Unity Shader - 知识点目录（先占位，后续持续更新） 原文：Heightmap 版本：2019.1

Heightmap

高度贴图（也称为视差映射）是一个类似于法线映射的概念，但是这种技术更复杂，因此性能也更昂贵。高度贴图通常与法线贴图一起使用，通常它们用于想给表面定义一个很大的凹凸效果使用。

当法线贴图纹理修改表面的光照时，视差高度贴图又进一步修改了，以达到一种表面的遮挡效果。离相机近的表面的凹凸很明显很多，而远离相机的话凹凸效果变小，有的似乎被遮挡在相机视野外。

这种效果，它可以产生一个非常令人信服的3D几何效果，表面的凹凸效果有些会相互遮挡住，看起来真的像是3D几何体，但真实的几何体没有任何修改，因为这仅仅是绘制一个表面的效果。

高度贴图正常应该是张灰度图，白色代表凸起的部分，黑色代表凹下的部分。下面就是Albedo贴图和高度贴图的匹配使用。 一张Albedo色彩贴图，和一张高度贴图匹配。

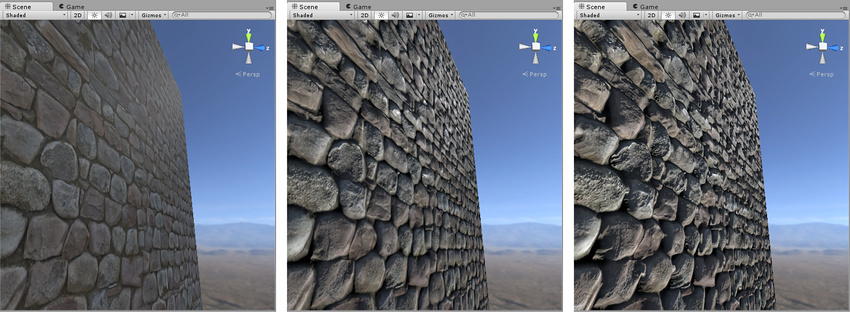

从左向右说明：

1. 岩石墙材质只设置了Albedo贴图，没有设置法线贴图和高度贴图。
2. 设置了法线贴图。修改了表面的光照，但岩石间没有相互遮挡效果。
3. 这个精致的效果是使用了法线贴图和高度贴图。岩石看起来就像是从表面凸起来似的，靠近相机的岩石看起来可以遮挡着后面的岩石。

通常灰度图在高度图中使用很适合，但在遮挡贴图使用也非常适合。了解Occlusion Maps（遮挡贴图）的信息，我们下节将讲到。
