Unity Shader PostProcessing - 2 - 边缘检测

边缘检测的算法有很多种

这里介绍的是其中的一部分

• Sobel
• Prewitt
• Robert
• Line

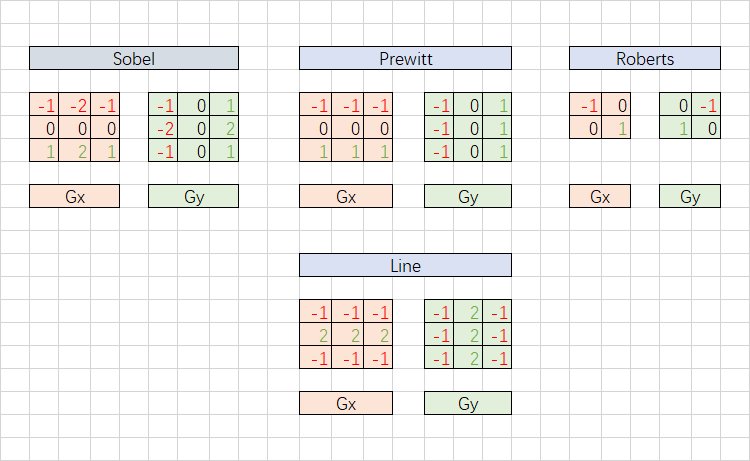

这些卷积核，都是final g越大，越可能是边缘

• Sobel (-1,1), (0,1), (1,1)与(-1,-1),(0,-1),(1,-1)的亮度差距越大，特别是左右、上下的差异越大，则final g越大

• Robert uv_offset(0,1)与uv_offset(1,0)的亮度差距越大，则final g越大

• Prewitt (-1,1), (0,1), (1,1)与(-1,-1),(0,-1),(1,-1)的亮度差距越大，则final g越大

• Line Line的方式如果水平的上下差异越大、或是，垂直的左右差异越大，则final g越大 (注意line会更多的是本像素的一排x3一列x3的像素与上下，左右的来梯度差异，个人觉得这种会比较好，但是运算会比其他的多一些)

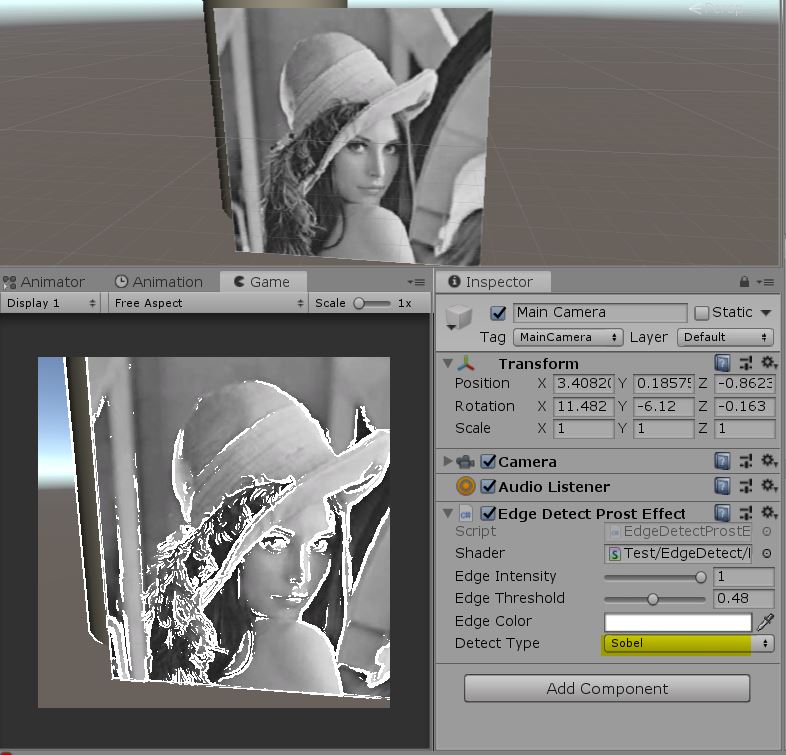

运行效果 Sobel

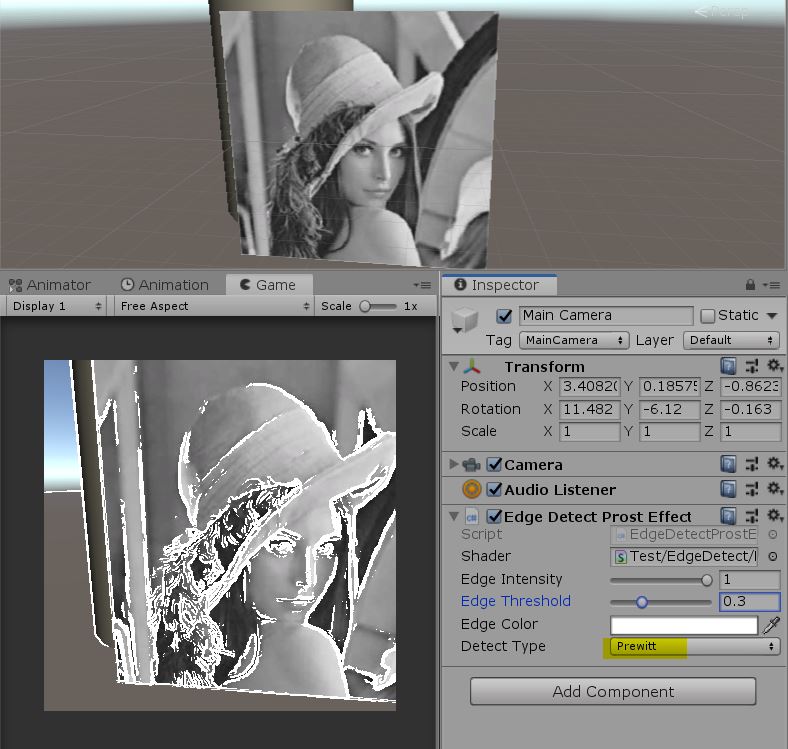

Prewitt

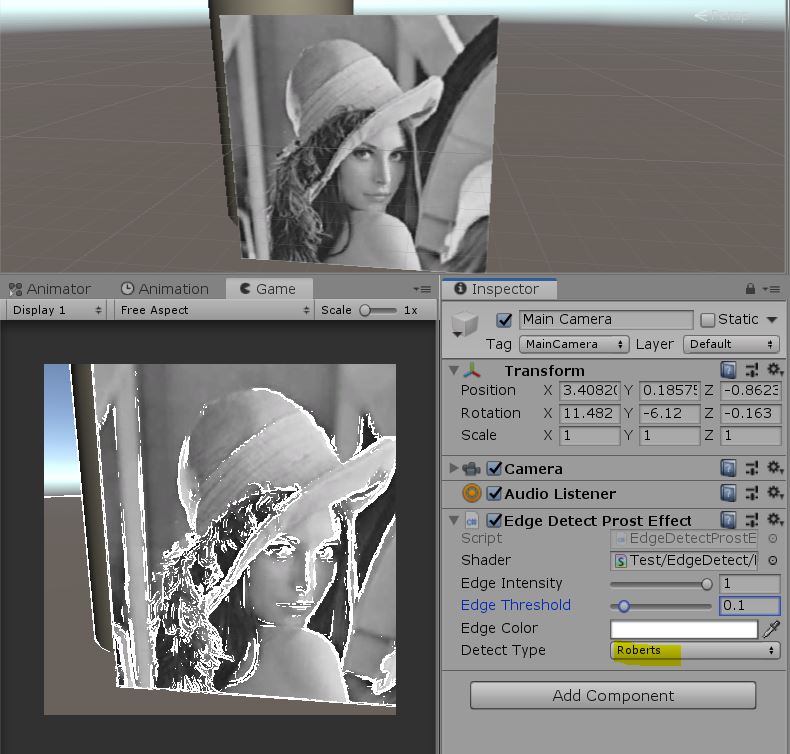

Roberts

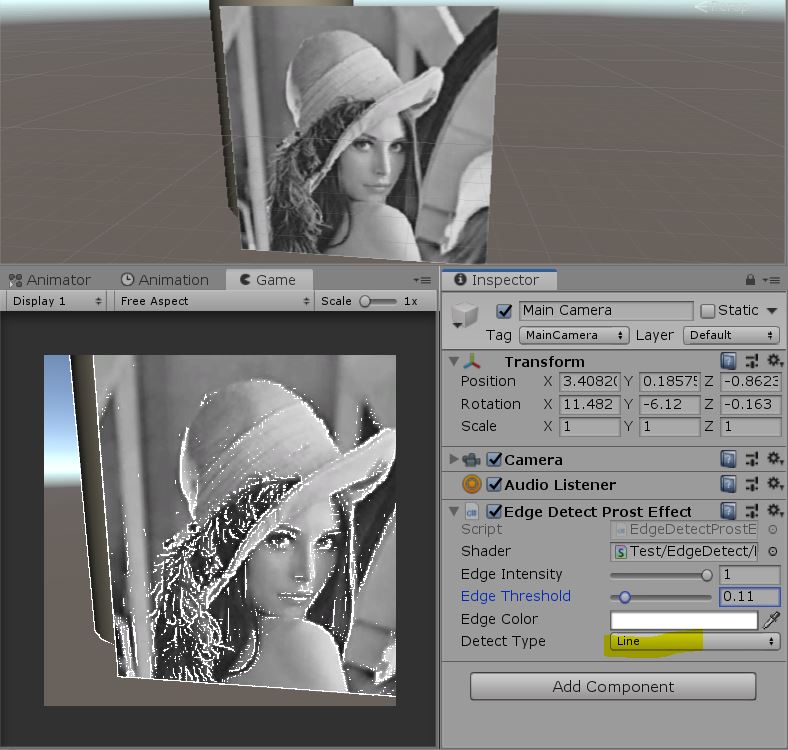

Line

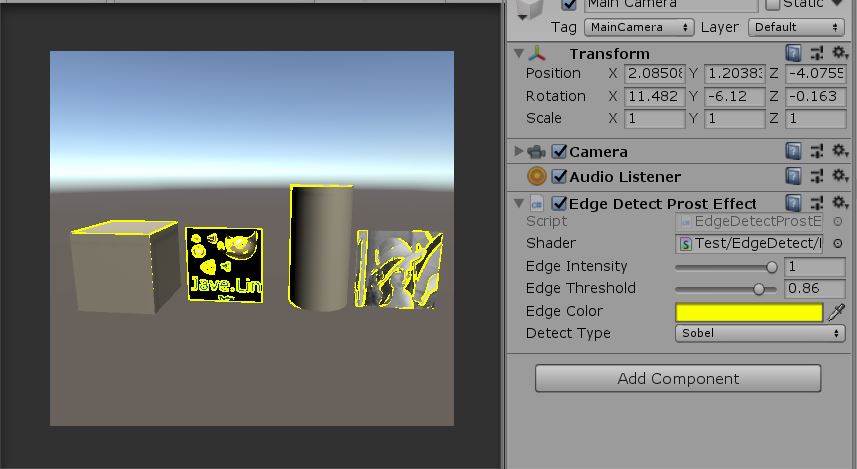

看看远一些（像素小一些）的效果

• Sobel
• Prewitt
• Roberts
• Line

可以看出Roberts、Line在处理像素临近的亮度（差异放大）放大后，效果比前两个号一些。 因为图像尺寸缩小，原本的梯度会比较平滑，但缩小后图像失真，原本比较平滑的会因失真后把梯度变大。

总结

• 图像边缘检测缺点
  • 边缘附近的亮度相近的话，会有很多误差，导致很多不应该为边缘的，却判定为边缘，或是应该是边缘的，却没有判定为边缘

下次我们使用后处理的深度+法线来判定

References

• Feature Detectors
• Unity Shader入门教程（十八）：卷积与边缘检测
