Unity - Timeline 自定义剪辑，轨道，混合轨道，Inspector属性显示（使用Default Playables辅助工具）

Timeline中，可以通过脚本扩展自定义的剪辑，轨道，混合轨道，Inspector属性显示器。

我这里参考了官方的 Default Playables的一个节点扩展方式，它也提供了一个辅助工具，非常方便，基本上我们只管处理轨道、混合轨道处理的逻辑就好了，其他的只需要鼠标点点点就可以创建好你想要的效果。

当然，如果辅助工具某些功能不满足你想要的，你也可以自己编辑脚本来扩展。

那下面我们就用这个辅助工具来创建自定义内容吧。

工具面板

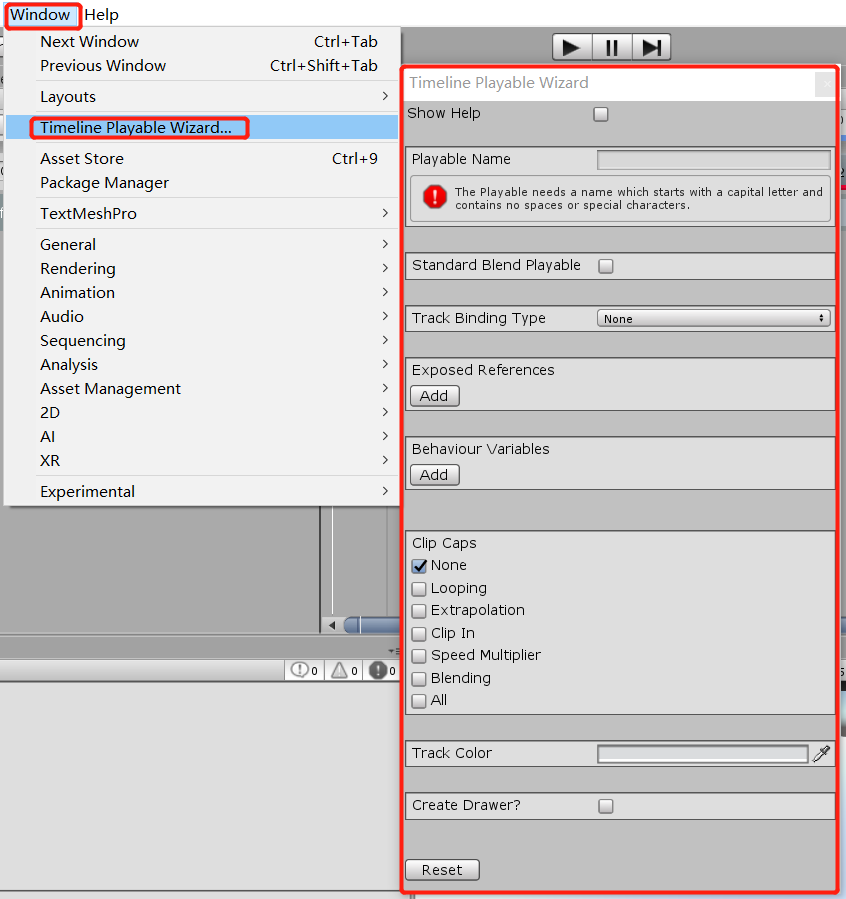

首先打开辅助工具的向导面板

Playable Name

首先是我们的剪辑名字

如：TestingTRS_Scale

那么工具会帮助我们自动创建以下几个类：

• XXXXBehaviour : PlayableBehaviour - 普通剪辑逻辑要处理的内容，逻辑也可以写到 混合剪辑逻辑
• XXXXClip : PlayableAsset, ITimelineClipAsset - 剪辑资源要保存的数据内容
• XXXXMixerBehaviour : PlayableBehaviour - 混合剪辑逻辑要处理的内容，对混合数据的收集，或是处理，其实也可以只在这里收集数据，然后传到 普通剪辑逻辑 里处理混合也是可以的。
• XXXXTrack : TrackAsset - 轨道资源要处理的内容，主要让轨道在处理混合时，应该用哪些逻辑类来处理混合。
• XXXXDrawer : PropertyDraw - 剪辑属性绘制器，主要处理在Timeline 的 Clips view中选中的剪辑，然后在Inspector窗口中显示的绘制内容。

这些类虽然是工具帮我们生成的。 但是我们也是可以自己手写的，只是用工具会更快而已，不用写太多的代码。

Standard Blend Playable

是否创建标准的可混合的Playable 选没选中，区别在于：

• 选中，Track Binding Type 可以选择： 可实例化，并继承自 UnityEngine.Component 的所有类。
• 没选，Track Binding Type 可以选择：继承自 UnityEngine.Component 的所有类外，还可以选中GameObject，与null，的额外两种。

从代码中可以看出来：

        if (isStandardBlendPlayable) // 选中 Standard Blend Playable
        {
            oldIndex = m_ComponentBindingTypeIndex;

            m_ComponentBindingTypeIndex = EditorGUILayout.Popup (m_TrackBindingTypeContent, m_ComponentBindingTypeIndex, UsableType.GetGUIContentWithSortingArray (s_ComponentTypes)); // 使用的是集合：s_ComponentTypes
            trackBinding = s_ComponentTypes[m_ComponentBindingTypeIndex];

            EditorGUILayout.Space ();

            defaultValuesComponent = EditorGUILayout.ObjectField (m_DefaultValuesComponentContent, defaultValuesComponent, trackBinding.type, true) as Component;
        }
        else // 没选
        {
            m_TrackBindingTypeIndex = EditorGUILayout.Popup(m_TrackBindingTypeContent, m_TrackBindingTypeIndex, UsableType.GetGUIContentWithSortingArray(s_TrackBindingTypes)); // 使用的是集合：s_TrackBindingTypes
            trackBinding = s_TrackBindingTypes[m_TrackBindingTypeIndex];
        }

可以看到分别使用了不一样的TrackBindingType的集合而已，那再去看看这两个集合的收集区别

        Type[] componentTypes = AppDomain.CurrentDomain.GetAssemblies().SelectMany(a => a.GetTypes()).Where(t => typeof(Component).IsAssignableFrom(t)).Where (t => t.IsPublic).ToArray();

        List componentUsableTypesList = UsableType.GetUsableTypeArray(componentTypes).ToList();
        componentUsableTypesList.Sort();
        s_ComponentTypes = componentUsableTypesList.ToArray (); // Starndard Blend Playable == true是使用的TrackBindingType的集合

        UsableType gameObjectUsableType = new UsableType(typeof(GameObject));
        UsableType[] defaultUsableTypes = UsableType.GetUsableTypeArray(componentTypes, gameObjectUsableType);

        List exposedRefTypeList = defaultUsableTypes.ToList ();
        exposedRefTypeList.Sort();
        s_ExposedReferenceTypes = exposedRefTypeList.ToArray();

        UsableType noneType = new UsableType((Type)null);
        s_TrackBindingTypes = UsableType.AmalgamateUsableTypes(s_ExposedReferenceTypes, noneType); // Starndard Blend Playable == false是使用的TrackBindingType的集合
        // 所以我们可以看到，仅仅比s_ComponentTypes ，多了个：GameObject，与null类。

选中前的界面

当你选中了 Standard Blend Playable后，你会发现界面精简了很多。

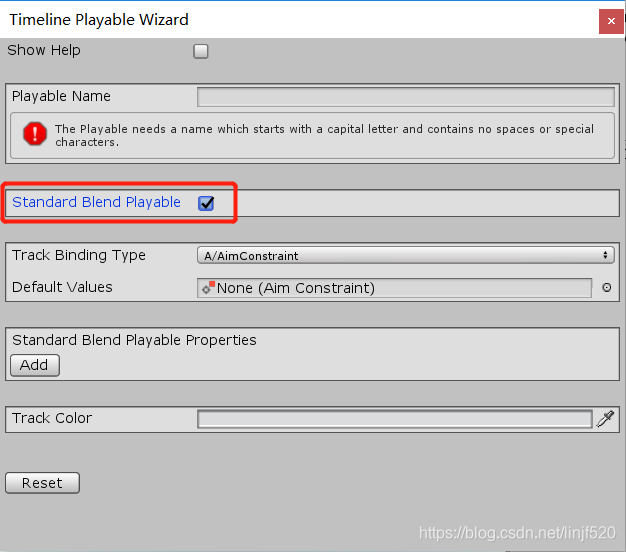

选中后的界面

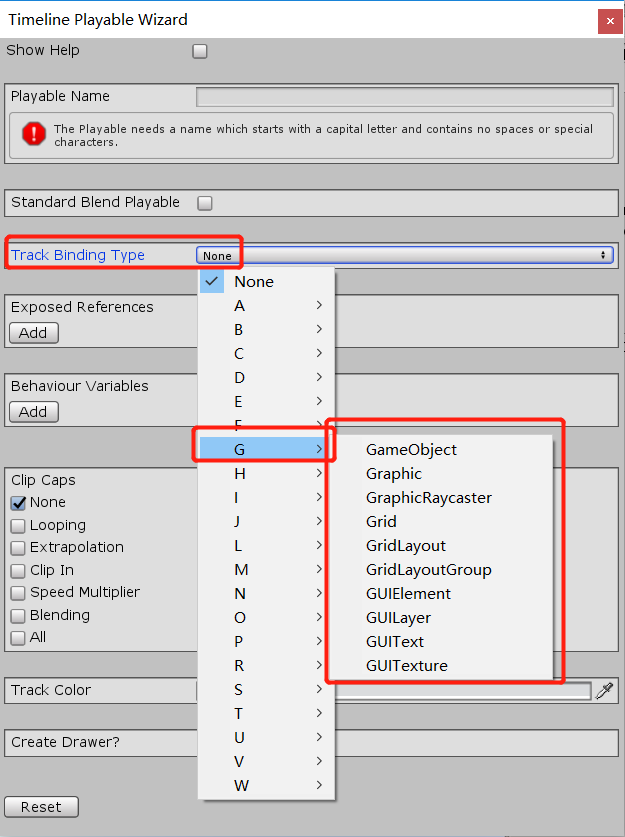

Track Binding Type

就是Track之接受处理的数据对象是什么类型的

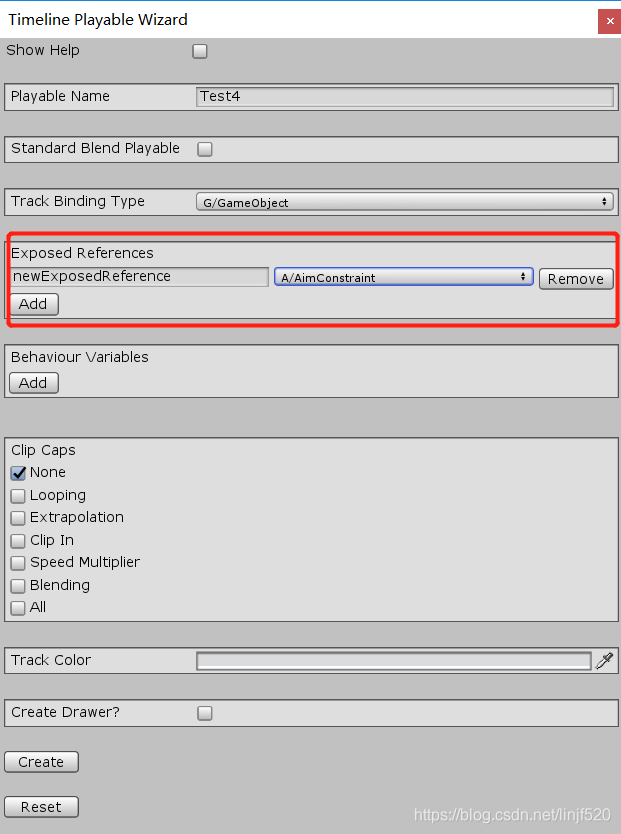

Exposed References

因为Timeline中的变量不能直接暴露应用的类型变量。 所以专门独立出来一项，添加引用类型的变量，以与值类型的分开。 如果Standard Blend Playable选中的话，Exposed References不显示，就是不提供设置。 点击’Add按钮’，出现新的一个变量栏，然后你可以对变量默认的名字：newBehaviourVariable，重命名成你想要的，右边还有变量的类型选择。 点击’Remove按钮’，可删除对应的变量。

Behaviour Variables

行为逻辑类的变量

如果Standard Blend Playable选中的话，就叫：Standard Blend Playable Properties，叫法不一致而已。 点击’Add按钮’，出现新的一个变量栏，然后你可以对变量默认的名字：newBehaviourVariable，重命名成你想要的，右边还有变量的类型选择。 点击’Remove按钮’，可删除对应的变量。

Clip Caps

可理解为：剪辑的内置功能开始选项。

开启的功能，在Inspector中会显示一些该剪辑通用的属性项。

再脚本中定义如下：

public enum ClipCaps
{
	All = -1,
	None = 0,
	Looping = 1,
	Extrapolation = 2,
	ClipIn = 4,
	SpeedMultiplier = 8,
	Blending = 16
}

ClipCaps的枚举简介

• All 就是开始所有内置的剪辑功能。
• None 啥都不开启，只有 Clip Timing属性的Start,End,Duration可调整
• Looping 描述说的是，可以对剪辑内的可以循环播放，只要剪辑还处于播放中的话（目前这个没看到有什么用）
• Extrapolation 开启，并显示对剪辑编辑Clip Extrapolation的设置，可以对空白内容的外插模拟数据
• Clip In 开启，并提供可对剪辑的裁剪设置，一般Animation Clip才有用。自定义脚本我决定没啥用。
• SpeedMultiplier 开启，对剪辑的内容加速播放。一般Animation Clip才有用。
• Blending 开启后，可以对空白内容与剪辑内容的混合过渡处理。

Track Color

轨道的颜色

如果调整为红色，那么Timeline中的轨道左侧红色条，与剪辑下面的红色条，就是Track Color。

Create Drawer?

是否创建剪辑的Inspector属性绘制器

如下图的红色框中的，就是选中 Create Drawer后的结果。

选中 Create Drawer，对应编辑器代码：

using UnityEditor;
using UnityEngine;

[CustomPropertyDrawer(typeof(TestingTRS_ScaleBehaviour))]
public class TestingTRS_ScaleDrawer : PropertyDrawer
{
    public override float GetPropertyHeight (SerializedProperty property, GUIContent label)
    {
        int fieldCount = 3;
        return fieldCount * EditorGUIUtility.singleLineHeight;
    }

    public override void OnGUI (Rect position, SerializedProperty property, GUIContent label)
    {
        SerializedProperty scaleXProp = property.FindPropertyRelative("scaleX");
        SerializedProperty scaleYProp = property.FindPropertyRelative("scaleY");
        SerializedProperty scaleZProp = property.FindPropertyRelative("scaleZ");

        Rect singleFieldRect = new Rect(position.x, position.y, position.width, EditorGUIUtility.singleLineHeight);
        EditorGUI.PropertyField(singleFieldRect, scaleXProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleYProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleZProp);
    }
}

没选 Create Drawer，对应编辑器代码：

using UnityEditor;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.UI;

[CustomPropertyDrawer(typeof(TestingTRS_ScaleDrawer))]
public class TestingTRS_ScaleDrawer : PropertyDrawer
{
    public override float GetPropertyHeight (SerializedProperty property, GUIContent label)
    {
        int fieldCount = 0;
        return fieldCount * EditorGUIUtility.singleLineHeight;
    }

    public override void OnGUI (Rect position, SerializedProperty property, GUIContent label)
    {

        Rect singleFieldRect = new Rect(position.x, position.y, position.width, EditorGUIUtility.singleLineHeight);
    }
}

面板里的基本介绍得差不多了

下面说说，主要扩展混合剪辑的代码 介绍说明我都写注释里吧

主要看：// === add start ===与// === add end ===之间的内容，其他都是生成的代码。

using System;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

public class TestingTRS_ScaleMixerBehaviour : PlayableBehaviour
{
    // === add start ===
    // 一些辅助变量
    private bool firstFrae = false;             // 是否处理过第一帧的逻辑
    private Vector3 srcScale = Vector3.one;     // 轨道处理前的原始缩放值
    private Transform trackBinding;             // 这个就是我嗯Track Binding Type指定的类型变量
    // === add end ===

    // NOTE: This function is called at runtime and edit time.  Keep that in mind when setting the values of properties.
    public override void ProcessFrame(Playable playable, FrameData info, object playerData)
    {
        trackBinding = playerData as Transform;

        if (!trackBinding)
            return;

        // === add start ===
        if (!firstFrae) // 没有处理过第一帧
        {
            firstFrae = true; // 处理过了，将标识打上
            srcScale = trackBinding.localScale; // 记录轨道处理前的数据
        }
        // === add end ===

        int inputCount = playable.GetInputCount ();

        // === add start ===
        float totalWeight = 0;          // 总的混合权重
        float blendX = 0;               // scaleX的混合值
        float blendY = 0;               // scaleY的混合值
        float blendZ = 0;               // scaleZ的混合值
        // === add end ===

        for (int i = 0; i
