Unity CommandBuffer.SetViewProjectionMatrixes & CommandBuffer.DrawMesh 测试对Shader中默认的MVP设置

记录、备忘用

因为我之前看：CommandBuffer.DrawMesh的第二个矩阵的参数设置写着：//Transformation matrix to use. 所以我以为是MVP的矩阵。

但是测试之后我发现我理解错了。

运来是 本地转换到世界坐标的变换矩阵，它就不能写类似： Transformations Local to world matrix to use吗？这样描述多好理解。

为何要测试这个呢？因为CommandBuffer刚用不久，然后急着实现某些功能，我就暂时跳过了CommandBuffer因为注释描述不够准确的问题，昨天用CommandBuffer.DrawMesh去绘制实现SSSM（屏幕空间阴影）的RT（这里没去用Camera.RenderWithShader）功能。

但是因为我觉得，Unity官方肯定不会连LocalToWorld的矩阵都不给设置吧，这多蛋疼，想象就知道是自己的使用姿势不对，所以现在回过头来测试。

虽然MVP矩阵通过CommandBuffer.SetViewProjectionMatrixes，与DrawMesh 算是设置对了，但是_ProjectionParams.w但不是1/far的值，我估计是否这样用法的人很少，没人踩过这个坑？ 很有可能是因为CommandBuffer.SetViewProjectionMatrixes并没有对_ProjectionParams更新，那么其他的变量也是极有可能也是没有更新的，所以用CommandBuffer来SetViewProjectionMatrixes后渲染处理还是妥妥的用回自定义的矩阵来处理。

CSharp

using UnityEngine;
using UnityEngine.Rendering;
// jave.lin 2020.04.15 测试 CommandBuffer.SetViewProjectionMatrices 与测试 CommandBuffer.DrawMesh 配合使用设置Unity内置变换矩阵
public class CmdBuffSetViewProjTesting : MonoBehaviour
{
    public Camera cam;                  // 用于观察的Camera
    public Camera hidenCam;             // 用于类似RT渲染用的Camera，看看能否指定M,V,P各个矩阵
    public Material mat;                // 绘制用的材质
    public GameObject cubeHolder;       // Cube的LocalToWorldMatrix的挂点对象
    public bool withCubeHolder = true;  // 是否使用Cube挂点
    public bool setViewProj = true;     // 是否设置CommandBuffer.SetViewProjectionMatrices

    private CommandBuffer cmdBuff;
    private Mesh mesh;

    private void Start()
    {
        cmdBuff = new CommandBuffer();
        cmdBuff.name = "[Testing CmdBuff Set V P & DrawMesh]";

        var cubeGO = GameObject.CreatePrimitive(PrimitiveType.Cube);
        mesh = cubeGO.GetComponent().mesh;
        Destroy(cubeGO);
    }

    private void OnRenderObject()
    {
        cmdBuff.Clear();
        if (setViewProj)
        {
            cmdBuff.SetViewProjectionMatrices(hidenCam.worldToCameraMatrix, GL.GetGPUProjectionMatrix(hidenCam.projectionMatrix, false));
        }
        if (withCubeHolder)
        { // 所以DrawMesh的第二个Matrix4x4就是L2W的矩阵
            // 从CommandBuffer的API可以看到各个DrawXXX()中的Matrix的注释都是一样的，说明都是LocalToWorldMatrix。
            cmdBuff.DrawMesh(mesh, cubeHolder.transform.localToWorldMatrix, mat);
        }
        else
        {
            cmdBuff.DrawMesh(mesh, Matrix4x4.identity, mat);
        }

        Graphics.ExecuteCommandBuffer(cmdBuff);
    }
}

Shader

// jave.lin 2020.04.15 - 测试 CommandBuffer.SetViewProjectionMatrixes 与 CommandBuffer.DrawMesh 的MVP设置
Shader "Custom/CmdBuffDrawShader" {
    Properties {
        _MainTex ("Texture", 2D) = "white" {}
        _MainColor ("Color", Color) = (1,1,1,1)
    }
    SubShader {
        Tags { "RenderType"="Opaque" }
        Pass {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            struct appdata {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };
            struct v2f {
                float4 vertex : SV_POSITION;
                float2 uv : TEXCOORD0;
            };
            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed4 _MainColor;
            v2f vert (appdata v) {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }
            fixed4 frag (v2f i) : SV_Target {
                fixed4 col = tex2D(_MainTex, i.uv);
                return col * _MainColor;
            }
            ENDCG
        }
    }
}

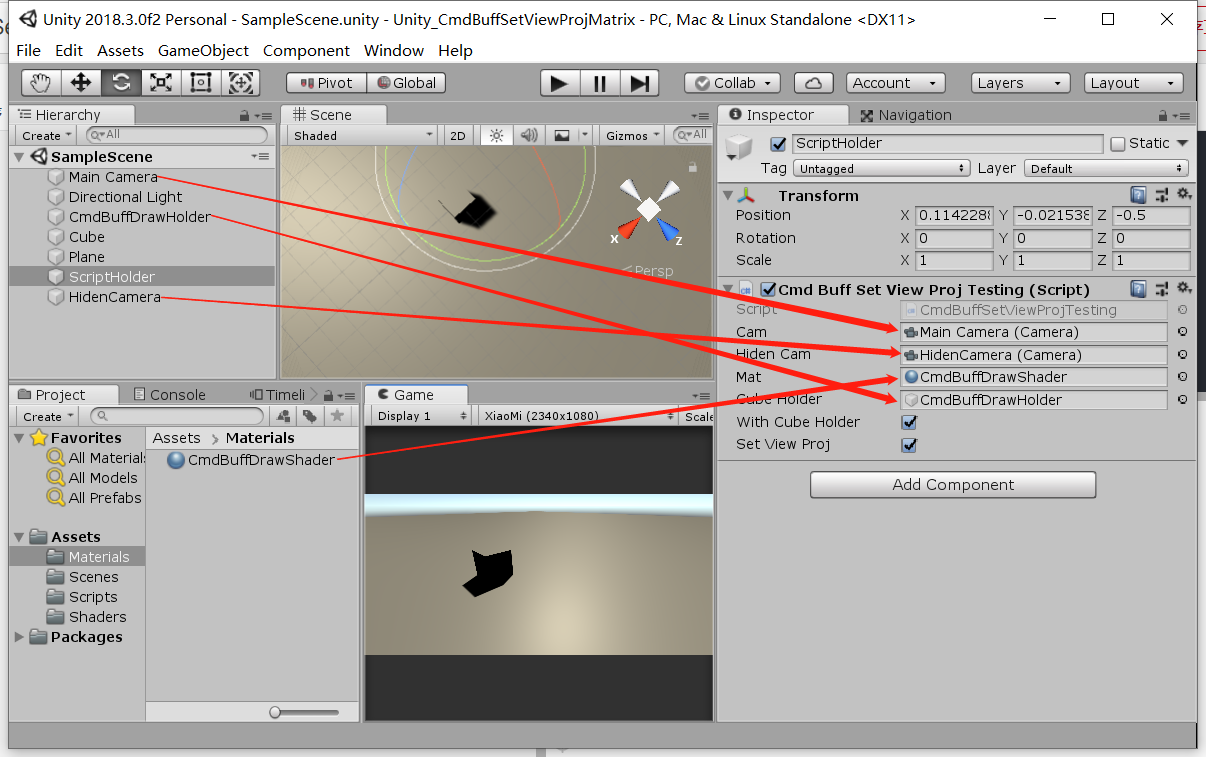

配置参数：

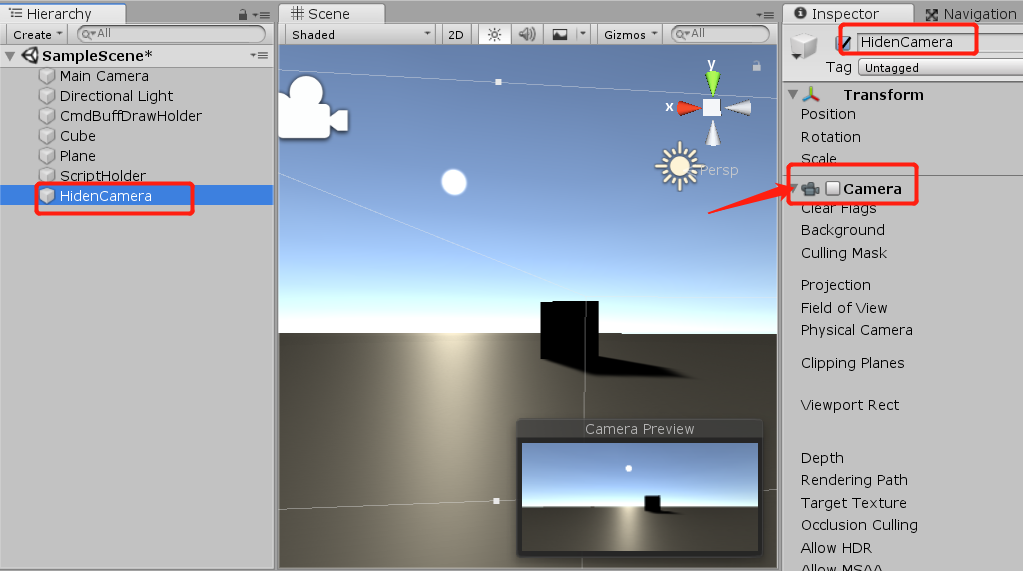

HidenCamera的Camera.enable = false

HidenCamera的Camera.enable = false的，这样就不影响Main Camera的渲染。

Main Camera的视角

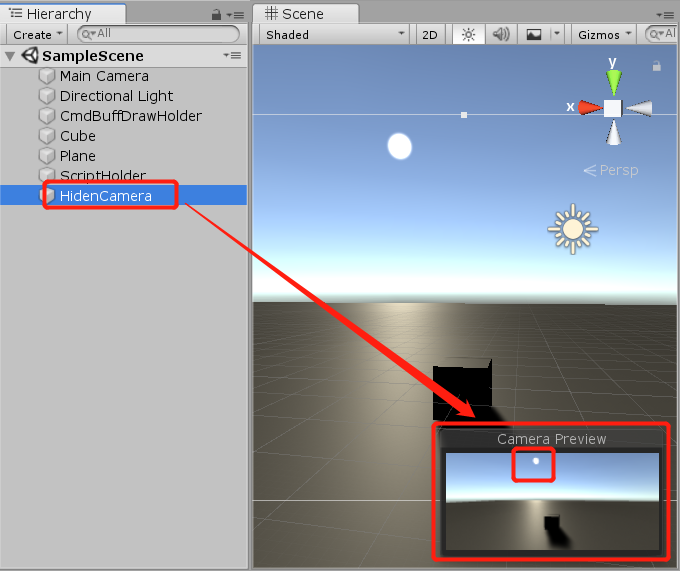

HidenCamera的视角

留意HidenCamera是朝着太阳的，视口可以看到太阳，Main Camera 是看不到的。

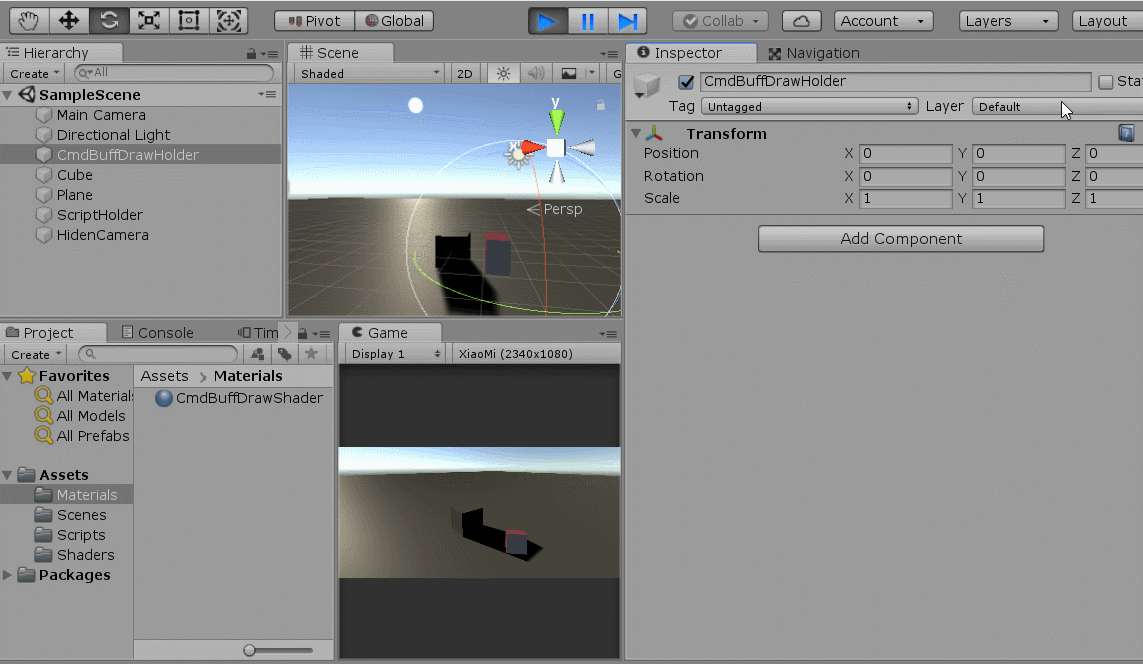

运行效果

看看实时的调整挂点对象，与HidenCamera
