OpenGL API - glVertexAttribPointer

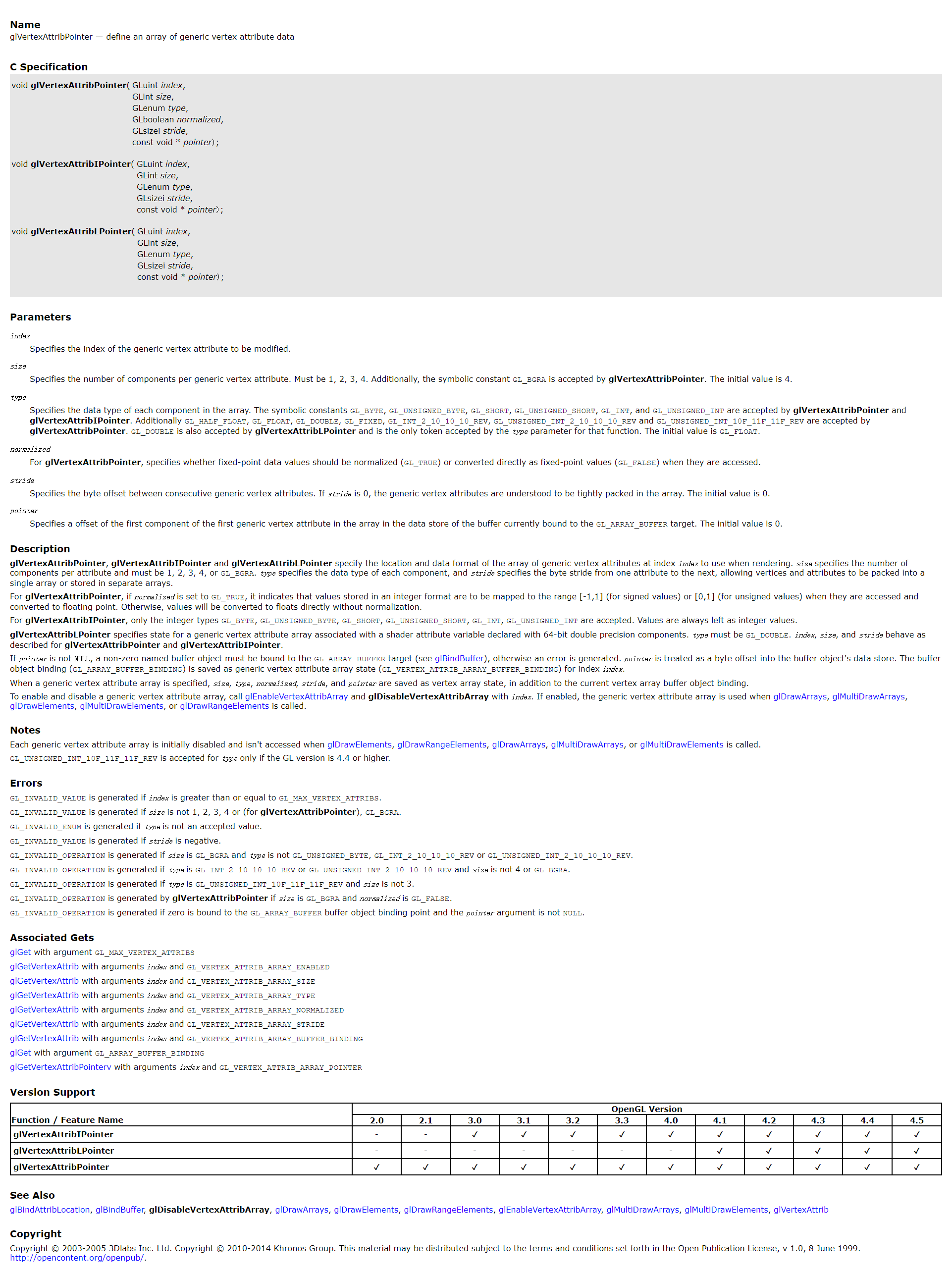

https://www.khronos.org/registry/OpenGL-Refpages/gl4/html/glVertexAttribPointer.xhtml

OpenGL API - 笔记汇总

名称

glVertexAttribPointer ---- 定义通用的顶点 attribute 数组数据。

原型

void glVertexAttribPointer(	GLuint index,
						 	GLint size,
						 	GLenum type,
						 	GLboolean normalized,
						 	GLsizei stride,
						 	const void * pointer);

void glVertexAttribIPointer(GLuint index,
						 	GLint size,
						 	GLenum type,
						 	GLsizei stride,
						 	const void * pointer);

void glVertexAttribLPointer(GLuint index,
						 	GLint size,
						 	GLenum type,
						 	GLsizei stride,
						 	const void * pointer);

参数

index 指定需要被修改的 通用顶点 attribute 属性的索引。 size 指定每个通用顶点 attribute 属性的 分量数量。必须是 1，2，3，4。或是 调用 glVertexAttribPointer 函数的话，可以使用符号常量 GL_BGRA，初始化值为 4。 type 指定数组中每个 分量的数据类型。符号常量 GL_BYTE, GL_UNSIGNED_BYTE, GL_SHORT, GL_UNSIGNED_SHORT, GL_INT, 和 GL_UNSIGNED_INT 在函数 glVertexAttribPointer 和 glVertexAttribIPointer 都是可接受的。而GL_HALF_FLOAT, GL_FLOAT, GL_DOUBLE, GL_FIXED, GL_INT_2_10_10_10_REV, GL_UNSIGNED_INT_2_10_10_10_REV and GL_UNSIGNED_INT_10F_11F_11F_REV 是在 glVertexAttribPointer 函数可接受的。GL_DOUBLE 在 glVertexAttribLPointer 也是可接受的。初始化值为 GL_FLOAT。 normalized 对于 glVertexAttribPointer 函数，指定是否 fixed-point（定点）数据的数值需要归一化（GL_TRUE），或是直接当做 fixed-point 数值来访问（GL_FALSE）。 stride 指定通用的顶点 attribute 属性的字节偏移。如果 stride 为0，通用顶点 attribute 将被认为是紧密在数组中排列的。初始值为 0. pointers 在数据类型为 GL_ARRAY_BUFFER 的储存缓存目标，指定第一个数组中通用顶点 attribute 的第一个分量的偏移

描述

glVertexAttribPointer ，glVertexAttribIPointer ，和 glVertexAttribLPointer 指定渲染时的通用顶点 attribute 属性数组的 index 位置定位与数据格式。size 指定每个顶点 attribute 分量的数量，必须为 1，2，3，4或是 GL_BGRA。 type 指定每个分量的数据类型，和 stride 指定一个 attribute 的字节长度，允许 vertices 顶点与 attribute 属性打包在一个单独的数组或是分开的数组。

对于 glVertexAttribPointer 函数，如果 normalized 设置为 GL_TRUE，代表储存的整型数值格式都会映射在[-1,1]（有符号值）或是[0,1]（无符号值）的值，当它们访问是转为 floating point（浮点）。否则，数值将被直接转换为没有归一化的浮点型。

对于 glVertexAttribIPointer 函数，仅有整数型的 GL_BYTE, GL_UNSIGNED_BYTE, GL_SHORT, GL_UNSIGNED_SHORT, GL_INT, GL_UNSIGNED_INT 是可接受的。数值都会一直当做整型数值。

glVertexAttribLPointer 指定通用顶点 attribute 数组中的变量都定义为 64位双精度的分量。type 必须为 GL_DOUBLE。index，size 和 stride 与 glVertexAttribPointer 和 glVertexAttribIPointer 一样。

如果 pointer 为非空，一个非0的缓存对象命名必须绑定 GL_ARRAY_BUFFER 目标（查看 glBindBuffer），否则将生成一个错误。pointer 被当作是储存数据缓存对象的字节偏移。

启用 与 禁用 通用顶点 attribute 数组，调用 glEnableVertexAttribArray 和 glDisableVertexAttribArray，参数使用 index。如果启用了，通用顶点 attribute 数组可用于 glDrawArrays, glMultiDrawArrays, glDrawElements, glMultiDrawElements, 或是 glDrawRangeElements 的调用。

注意

禁用时，每个通用顶点 attribute 数组都是初始化过的，且无法调用 glDrawElements, glDrawRangeElements, glDrawArrays, glMultiDrawArrays, or glMultiDrawElements。

GL_UNSIGNED_INT_10F_11F_11F_REV 仅在 GL 版本 4.4 或以上的才有效。

错误

如果 index 参数大于或等于 GL_MAX_VERTEX_ATTRIBS，则生成 GL_INVALID_VALUE 错误。

如果 size 参数不是1，2，3，4或是对于 glVertexAttribPointer 函数而是用的 GL_BGRA，则生成 GL_INVALID_VALUE 错误。

如果 type 参数是个无效值，则生成 GL_INVALID_ENUM 错误。

如果 stride 参数是负数，则生成 GL_INVALID_VALUE 错误。

如果 size 参数是是 GL_BGRA ，且 type 不是 GL_UNSIGNED_BYTE，GL_INT_2_10_10_10_REV 或是 GL_UNSIGNED_INT_2_10_10_10_REV，则生成 GL_INVALID_OPERATION 错误。

如果 type 参数是 GL_INT_2_10_10_10_REV 或是 GL_UNSIGNED_INT_2_10_10_10_REV，且 size 参数不是 4 或 GL_BGRA，则生成 GL_INVALID_OPERATION 错误。

如果 type 为 GL_UNSIGNED_INT_10F_11F_11F_REV 且，size 参数不是 3，则生成 GL_INVALID_OPERATION 错误。

如果 size 是 GL_BGRA 且 normalized 是 GL_FALSE，则调用 glVertexAttribPointer 函数时生成 GL_INVALID_OPERATION 错误。

如果 0 值绑定到 GL_ARRAY_BUFFER 类型的缓存对象，且 pointer 参数不为 NULL，则生成 GL_INVALID_OPERATION 错误。
