LearnGL - 03 - DrawQuad - VBO/EBO - 理解 CW, CCW 的正背面

LearnGL - 学习笔记目录

本人才疏学浅，如有什么错误，望不吝指出。

上一篇：LearnGL - 02 - DrawTriangle、LearnGL - 02.1 - DrawTriangle_Extension，学会了如何画一个三角形。

这一篇：画一个 Quad（Quadrilateral） 四边形。

如何绘制？

之前已经画了一个三角形了。

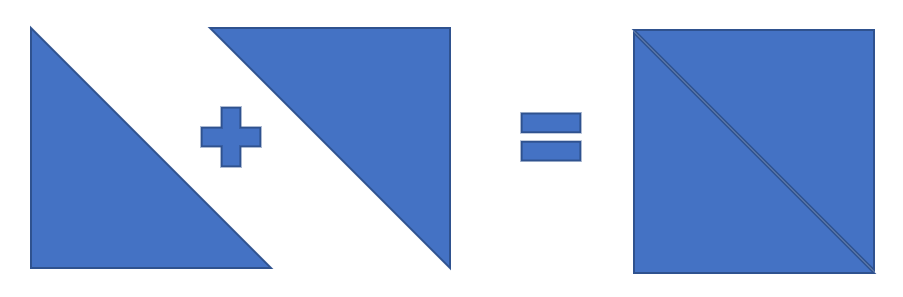

那么画四边形就简单多了，两个三角形组合成一个四边形不就好了，如下图：

就是两个直角三角形的组合嘛，那么开始咯。

先画第一个直角三角形

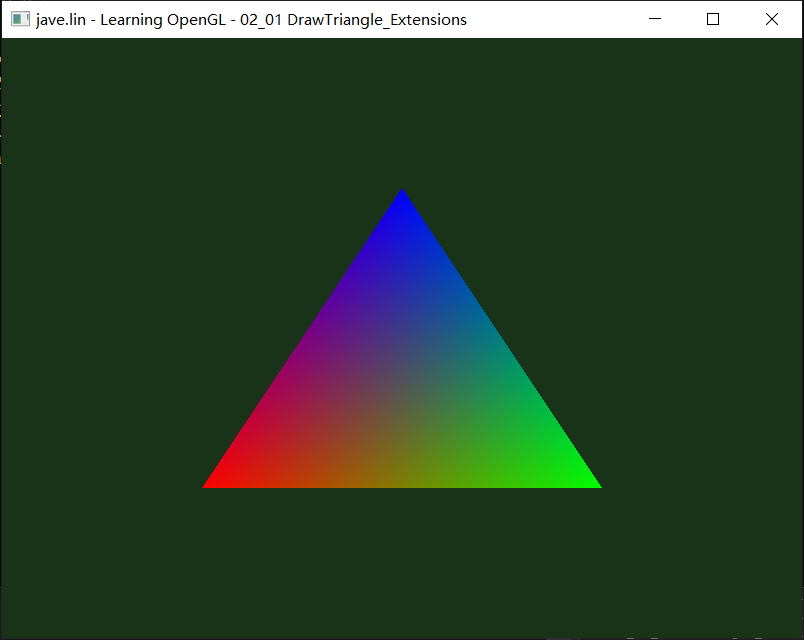

先看看之前的文章话的

这个显然不是直角三角，需要调整一下数值。 之前的数值为：

float vertices[] = {
	// x,	y,	  z			r,	  g,	b
	-0.5f, -0.5f, 0.0f,		1.0f, 0.0f, 0.0f,
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,
	 0.0f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f,
};

调整为：

float vertices[] = {
	// x,	y,	  z			r,	  g,	b
	-0.5f, -0.5f, 0.0f,		1.0f, 0.0f, 0.0f,
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,
	-0.5f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f,
};

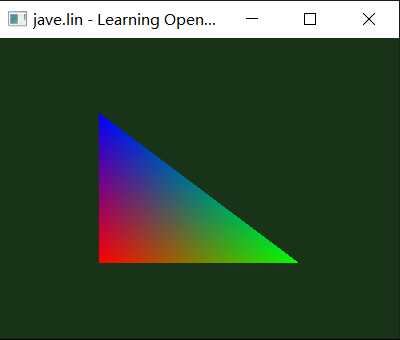

绘制效果

再画第二个直角三角形

最简单的思维是：直接添加多三个顶点即可。（后面会使用更好的方式）

float vertices[] = {
	// x,	y,	  z			r,	  g,	b
	// 第一个直角三角性
	-0.5f, -0.5f, 0.0f,		1.0f, 0.0f, 0.0f,
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,
	-0.5f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f,
	// 第二个直角三角性
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,
	 0.5f,  0.5f, 0.0f,		1.0f, 1.0f, 0.0f,
	-0.5f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f,
};

然后是 glDrawArray 的参数调整为绘制6个顶点：

原来是绘制3个顶点的：

glDrawArrays(GL_TRIANGLES, 0, 3);						// 绘制三角图元，从0号顶点，开始绘制3个顶点

调整为绘制6个顶点的：

glDrawArrays(GL_TRIANGLES, 0, 6);						// 绘制三角图元，从0个顶点，开始绘制3个顶点

绘制效果

查看正面的顺/逆时针

可以通过 glGet 中的 glGetIntegerv 第一个参数使用符号常量：GL_FRONT_FACE，第二个参数传入返回的指针 GLint*即可拿到当前正面的设置。

也可以通过 glFrontFace 传入 GL_CW 或是 GL_CCW 来设置正面面向。

	//glFrontFace(GL_CW);											// 顺时针
	//glFrontFace(GL_CCW);										// 逆时针（默认的）ClockWise
	GLint facing;
	glGetIntegerv(GL_FRONT_FACE, &facing);						// 获取正面的顺逆时针 : CW(ClockWise - 顺时针), CCW(Counter ClockWise - 逆时针)
	std::cout
