LearnGL - 04.1 - DrawDoubleQuad - UsingVAO

LearnGL - 学习笔记目录

本人才疏学浅，如有什么错误，望不吝指出。

上一篇：LearnGL - 04 - VAO 探究，对 VAO 有了个基本的了解。

这一篇：使用 VAO 来绘制两个不同材质的 Quad（Quadrilateral） 四边形。

顺便值得一提：前一个星期，EA 公司开源了两个游戏项目：《红色警戒》、《命令与征服》。

然后进去瞄了一下源码，是 C++ 的，书写的相当工整，都是 1991~1995 年的代码。注释也是相当全面与工整，看起来很养眼。

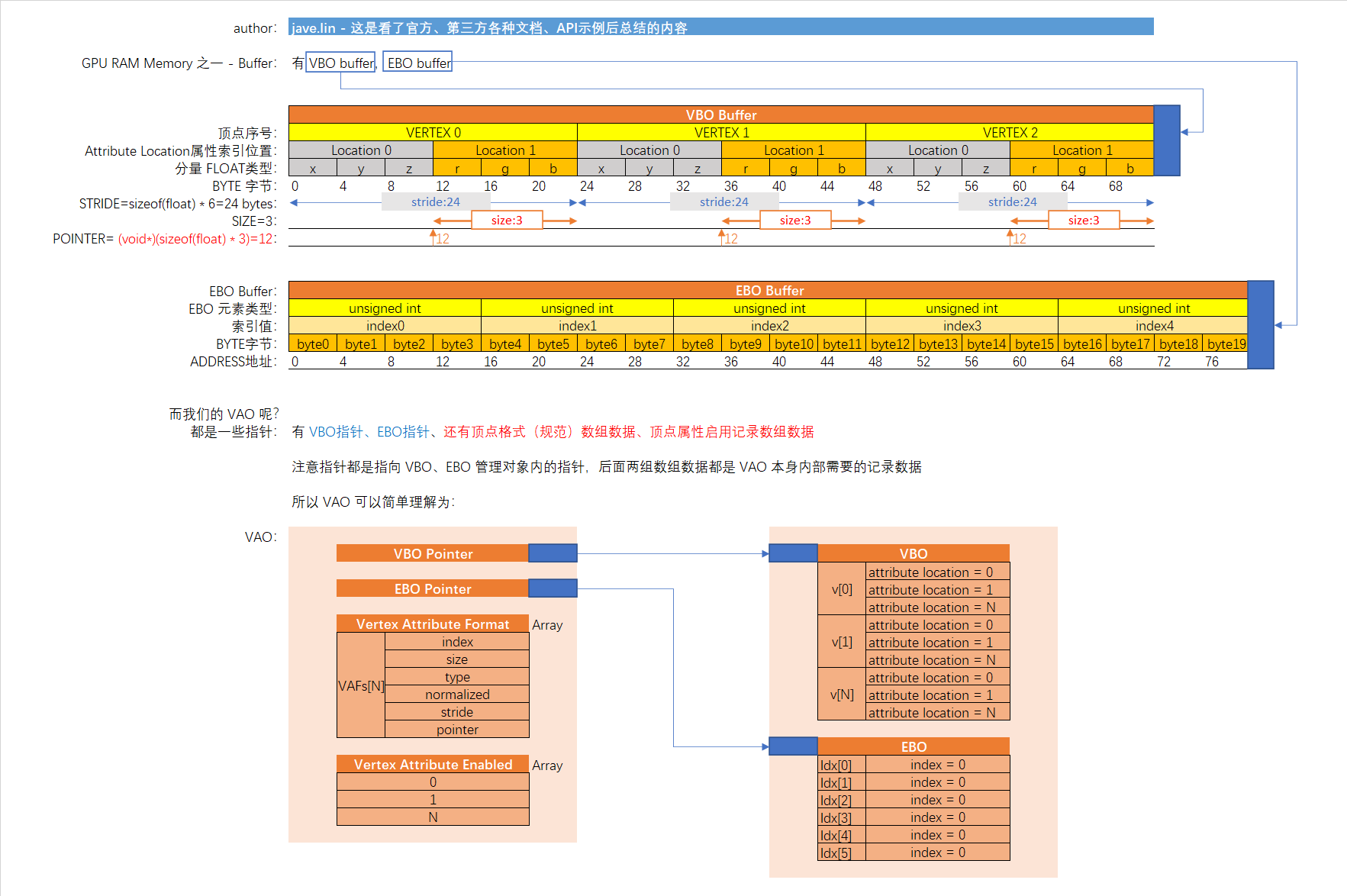

因为要使用到 VAO 所以概述一下结构，用了Excel画了一些图解：

• VBO 可参考：
  • LearnGL - 02 - DrawTriangle - VBO
  • LearnGL - 02.1 - DrawTriangle_Extension - VBO
• EBO 可参考：
  • LearnGL - 03 - DrawQuad - VBO/EBO

想要理解 VAO 的大致工作原理，最好想看看我之前写的一个模仿 OpenGL 的 API 来实现 VAO 的功能项目：LearnGL - 04 - VAO 探究。

这里再简述一下 VAO 一般的使用方式：

• 先生成 VAO
• 再绑定 VAO
• 再设置VAO 当前指向的 VBO
• 再设置VAO 当前指向的 VBO格式
• 再设置VAO 当前指向的 EBO
• 绘制对应的 VAO 指向的数据的 VBO,EBO,和VBO格式 之前，先绑定 对应的 VAO

具体可以查看我上面的车时项目：LearnGL - 04 - VAO 探究

着色器的定义改了

这回我们的着色器程序的硬边码直接使用的是C++的 R"flag()flag" 的raw-string的方式来定义，书写更方便

// 这回我们的着色器程序的硬边码直接使用的是C++的 R"flag()flag" 的raw-string的方式来定义，书写更方便
static const char* vertex_shader_text = R"glsl(
#version 450 compatibility
uniform mat4 transformMat;
attribute vec3 vPos;
attribute vec3 vCol;
varying vec3 fCol;
void main() {
	gl_Position = transformMat * vec4(vPos, 1.0);
	fCol = vCol;
}
)glsl";

static const char* fragment_shader_text = R"glsl(
#version 450 compatibility
varying vec3 fCol;
void main() {
	gl_FragColor = vec4(fCol, 1.0);
}
)glsl";

顶点坐标、颜色，索引缓存数据定义

GLfloat vertices[] = {
	// x,	y,	  z
	// 直接放4个顶点
	-0.25f, -0.25f, 0.0f,						// 第0个顶点，左下角
	 0.25f, -0.25f, 0.0f,						// 第1个顶点，右下角
	 0.25f,  0.25f, 0.0f,						// 第2个顶点，右上角
	-0.25f,  0.25f, 0.0f,						// 第3个顶点，左上角
};

GLfloat colors_1[] = {							// 顶点颜色缓存数据1
	1.0f, 0.0f, 0.0f,							// 第0个顶点颜色
	0.0f, 1.0f, 0.0f,							// 第1个顶点颜色
	1.0f, 1.0f, 0.0f,							// 第2个顶点颜色
	0.0f, 0.0f, 1.0f,							// 第3个顶点颜色
};

GLfloat colors_2[] = {							// 顶点颜色缓存数据2
	1.0f, 1.0f, 0.0f,							// 第0个顶点颜色
	0.0f, 1.0f, 1.0f,							// 第1个顶点颜色
	1.0f, 1.0f, 1.0f,							// 第2个顶点颜色
	1.0f, 0.0f, 1.0f,							// 第3个顶点颜色
};

GLuint indices[] = {							// 注意索引从0开始!通过索引缓存来指定 图元 组成 用的 顶点有哪些
	0, 1, 3,									// 放置顶点的索引，第一个三角形
	1, 2, 3										// 放置顶点的索引，第二个三角形
};

因为这次绘制的两个 Quad 都是不同的颜色的，所以我们的 colors 有两个缓存数据。

而顶点的坐标、绘制索引顺序都是一样的，索引这些数据都没有变化。

VAO 使用

要记得 VAO 的使用步骤哦（前面有列出来的）：

• 先生成 VAO
• 再绑定 VAO
• 再设置VAO 当前指向的 VBO
• 再设置VAO 当前指向的 VBO格式
• 再设置VAO 当前指向的 EBO
• 绘制对应的 VAO 指向的数据的 VBO,EBO,和VBO格式 之前，先绑定 对应的 VAO

先生成 VAO

GLuint vertex_array_object[2];
...
	glGenVertexArrays(2, vertex_array_object);						// 生成两个 VAO
	glGenBuffers(3, vertex_buffer);									// 创建3个 VBO，这里我们因为有一个一样的顶点，两个不同的顶点顔色
	glGenBuffers(1, &index_buffer);									// 创建1个 EBO，因为两个 Quad 的顶点索引顺序都是一样的

• glGenVertexArrays(2, vertex_array_object); 生成了2个 VAO 指针，分别用于指向两个 Quad 的绘制 VBO,EBO,VBO格式，等。
• glGenBuffers(3, vertex_buffer); 生成3个 VBO 指针，[0] 是坐标，都一样；[1] 是 Quad[0] 的顶点颜色 绑定于VAO[0]；[2] 是 Quad[1] 的顶点颜色 绑定于VAO[1]。
• glGenBuffers(1, &index_buffer); 生成一个 EBO 指针，用于两个 VAO 都指向这个同样的 EBO。

主要是 glGenVertexArrays(2, vertex_array_object); 是 生成 VBO 的

再绑定 VAO

	glBindVertexArray(vertex_array_object[0]);						// 绑定 VAO[0]，那么之后的 vbo, ebo，的绑定指针都是指向该 VAO 中的，还有顶点格式（规范）都会保存在该 VAO

执行这句后，当前的 VAO 就是 vertex_array_object[0] 对应的 VAO。

再设置VAO 当前指向的VBO

	glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer[0]);				// 绑定 VBO[0]
	glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW); // 设置 VBO 坐标数据

	glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer[1]);				// 绑定 VBO[0]
	glBufferData(GL_ARRAY_BUFFER, sizeof(colors_1), colors_1, GL_STATIC_DRAW); // 设置 VBO 颜色数据

这时绑定的 VBO 数据都会在 VAO 对象中有指针保存着。（当前的 VAO 是 vertex_array_object[0]）

再设置VAO 当前指向的VBO格式

	glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer[0]);				// 绑定 VBO[0]，因为后面要设置该 VBO 的坐标格式
	glVertexAttribPointer(vpos_location, 3, GL_FLOAT, GL_FALSE,		// 设置 顶点属性 vPos 格式
		sizeof(GLfloat) * 3, (GLvoid*)0);
	glEnableVertexAttribArray(vpos_location);						// 启用 顶点缓存 location 位置的属性

这时在 glVertexAttribPointer 后，当前的 VBO 的格式将保存在该 VAO 对象中。（当前的 VAO 是 vertex_array_object[0]）

再设置VAO 当前指向的EBO

EBO 的绘制也不是必须的，主要看的绘制接口是否用到。（当然 VBO 也不是必须的，因为可以使用其他绘制接口，如：立即绘制模式的接口。但如果 VBO 都不用的话， VAO就没有什么意义了）

	glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, index_buffer);			// 绑定 EBO
	glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW); // 设置 EBO 数据

绘制对应的 VAO 指向的数据的 VBO,EBO,和VBO格式之前，先绑定对应的VAO

...
glBindVertexArray(vertex_array_object[0]);				// 先绘制 VAO[0] 的 VBO,EBO,VAF,ENABLED
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, (GLvoid*)0);
...

glDrawElements 接口之前说过是使用了 GL_ELEMENT_ARRAY_OBJECT 类型的缓存数据，就是索引缓存的数据。

另一个 vertex_array_object[1] 也是需要上面的过程来处理的。

唯独需要注意的是 colors_2 的顶点颜色设置是不同的。

glBindVertexArray(vertex_array_object[0]);
...
glBindBuffer(GL_ARRAY_BUFFER, vertex_buffer[1]);				// 绑定 VBO[0]
glBufferData(GL_ARRAY_BUFFER, sizeof(colors_2), colors_2, GL_STATIC_DRAW); // 设置 VBO 颜色数据

绘制 第一个Quad

glBindVertexArray(vertex_array_object[0]);				// 先绘制 VAO[0] 的 VBO,EBO,VAF,ENABLED
mat4x4_identity(tMat);									// 给矩阵单位化，消除之前的所有变换
mat4x4_translate(tMat, -0.5, 0.0f, 0.0f);				// x轴位移-0.5，注意是NDC下的坐标
glUniformMatrix4fv(mat_location, 1, GL_FALSE, (const GLfloat*)tMat); // 设置, 着色器中 uniform mat4 rMat; 的矩阵数据
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, (GLvoid*)0); // 参数1：绘制三角图元；参数2：取6个索引来绘制三角图元（每个三角图元需要3个，所以可以画两个三角图元）；参数3：将 GL_ELEMENT_ARRAY_BUFFER 每个元素视为 uint 类型；参数4：设置索引缓存的字节偏移量。也可以设置为另一个 缓存数据的指针，即：使用另一个数据。

瞧瞧，现在绘制简单多了，以后绘制多个对象的时候，都可以这么使用。

注意有：mat4x4_translate(tMat, -0.5, 0.0f, 0.0f);，将第一个 Quad 以x轴位移到 NDC 坐标下偏移：-0.5f 的单位。

第二个Quad

		glBindVertexArray(vertex_array_object[1]);				// 先绘制 VAO[1] 的 VBO,EBO,VAF,ENABLED
		mat4x4_identity(rMat);									// 给矩阵单位化，消除之前的所有变换
		mat4x4_rotate_Z(rMat, rMat, (float)glfwGetTime());		// 先旋转，沿着 z 轴旋转，旋转量为当前 glfw 启用到现在的时间点（秒）
		mat4x4_translate(tMat, +0.5, 0.0f, 0.0f);				// 再位移
		mat4x4_mul(tranformMat, tMat, rMat);					// 将旋转与位移的变换合并
		glUniformMatrix4fv(mat_location, 1, GL_FALSE, (const GLfloat*)tranformMat); // 设置, 着色器中 uniform mat4 rMat; 的矩阵数据
		glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, (GLvoid*)0); // 参数1：绘制三角图元；参数2：取6个索引来绘制三角图元（每个三角图元需要3个，所以可以画两个三角图元）；参数3：将 GL_ELEMENT_ARRAY_BUFFER 每个元素视为 uint 类型；参数4：设置索引缓存的字节偏移量。也可以设置为另一个 缓存数据的指针，即：使用另一个数据。

第二个 Quad 可以看到，除了有 位移，而且还有 旋转，然后还使用另一个 linmath.h 的API：mat4x4_mul，来将两个变换柔和在一起了，这里要注意 mat4x4_mul API中 参数2，参数3 的位移，这里我是先旋转，再位移，将 先 变换的矩阵放到 右 边，后续 新增 变换的矩阵放 左边，有点类似 矩阵左乘（就是将新的要变换的矩阵放到左边去乘上右边原来的变换矩阵，如：有矩阵A，矩阵B。矩阵C=BA，B矩阵就是A的左乘矩阵）的。注意矩阵乘法是不满足交换律的，所以这些相乘的顺序要注意。

绘制效果

完整源码

// jave.lin
#include"glad/glad.h"
#include"GLFW/glfw3.h"
//#include"linmath.h"
// 把linmath.h 放在 iostream 之前include会有错误，所以放到iostream 后include就好了
// 而这个错误正式 xkeycheck.h 文件内 #error 提示的，所以可以使用 #define _XKEYCHECK_H 这个头文件的引用标记宏
// 就可以避免对 xkeycheck.h 头文件的 include 了。
#include
#include"linmath.h"

#define PRINT_VERSION // 打印版本相关信息

#ifdef PRINT_VERSION

#define PROFILE_NAME_CORE   "core"
#define PROFILE_NAME_COMPAT "compat"

static const char* get_api_name(int api) {
	if (api == GLFW_OPENGL_API)
		return "OpenGL";
	else if (api == GLFW_OPENGL_ES_API)
		return "OpenGL ES";

	return "Unknown API";
}

static const char* get_profile_name_gl(GLint mask) {
	if (mask & GL_CONTEXT_COMPATIBILITY_PROFILE_BIT)
		return PROFILE_NAME_COMPAT;
	if (mask & GL_CONTEXT_CORE_PROFILE_BIT)
		return PROFILE_NAME_CORE;

	return "unknown";
}

// 打印各种版本信息
static void print_infos(GLFWwindow* window) {
	//
	// ====== GLFW Library的版本 ======
	//
	int glfw_major, glfw_minor, glfw_revision;
	glfwGetVersion(&glfw_major, &glfw_minor, &glfw_revision);

	// 头文件声明版本
	printf("GLFW header version: %u.%u.%u\n",
		GLFW_VERSION_MAJOR,
		GLFW_VERSION_MINOR,
		GLFW_VERSION_REVISION);
	// 库版本
	printf("GLFW library version: %u.%u.%u\n", glfw_major, glfw_minor, glfw_revision);
	// 库版本的字符串描述
	printf("GLFW library version string: \"%s\"\n", glfwGetVersionString());

	//
	// ====== client, context, profile 的版本 ======
	//
	int ch, client, major, minor, revision, profile;

	client = glfwGetWindowAttrib(window, GLFW_CLIENT_API);
	major = glfwGetWindowAttrib(window, GLFW_CONTEXT_VERSION_MAJOR);
	minor = glfwGetWindowAttrib(window, GLFW_CONTEXT_VERSION_MINOR);
	revision = glfwGetWindowAttrib(window, GLFW_CONTEXT_REVISION);
	profile = glfwGetWindowAttrib(window, GLFW_OPENGL_PROFILE);

	printf("%s context version string: \"%s\"\n",
		get_api_name(client),
		glGetString(GL_VERSION));

	printf("%s context version parsed by GLFW: %u.%u.%u\n",
		get_api_name(client),
		major, minor, revision);


	GLint mask;
	glGetIntegerv(GL_CONTEXT_PROFILE_MASK, &mask);

	printf("%s profile mask (0x%08x): %s\n",
		get_api_name(client),
		mask,
		get_profile_name_gl(mask));
	//
	// ====== render, vendor 的信息 ======
	//
	printf("%s context renderer string: \"%s\"\n",
		get_api_name(client),
		glGetString(GL_RENDERER));
	printf("%s context vendor string: \"%s\"\n",
		get_api_name(client),
		glGetString(GL_VENDOR));

	printf("%s context shading language version: \"%s\"\n",
		get_api_name(client),
		glGetString(GL_SHADING_LANGUAGE_VERSION));
}

#endif // PRINT_VERSION

// 这回我们的着色器程序的硬边码直接使用的是C++的 R"flag()flag" 的raw-string的方式来定义，书写更方便
static const char* vertex_shader_text = R"glsl(
#version 450 compatibility
uniform mat4 transformMat;
attribute vec3 vPos;
attribute vec3 vCol;
varying vec3 fCol;
void main() {
	gl_Position = transformMat * vec4(vPos, 1.0);
	fCol = vCol;
}
)glsl";

static const char* fragment_shader_text = R"glsl(
#version 450 compatibility
varying vec3 fCol;
void main() {
	gl_FragColor = vec4(fCol, 1.0);
}
)glsl";

GLfloat vertices[] = {
	// x,	y,	  z
	// 直接放4个顶点
	-0.25f, -0.25f, 0.0f,						// 第0个顶点，左下角
	 0.25f, -0.25f, 0.0f,						// 第1个顶点，右下角
	 0.25f,  0.25f, 0.0f,						// 第2个顶点，右上角
	-0.25f,  0.25f, 0.0f,						// 第3个顶点，左上角
};

GLfloat colors_1[] = {							// 顶点颜色缓存数据1
	1.0f, 0.0f, 0.0f,							// 第0个顶点颜色
	0.0f, 1.0f, 0.0f,							// 第1个顶点颜色
	1.0f, 1.0f, 0.0f,							// 第2个顶点颜色
	0.0f, 0.0f, 1.0f,							// 第3个顶点颜色
};

GLfloat colors_2[] = {							// 顶点颜色缓存数据2
	1.0f, 1.0f, 0.0f,							// 第0个顶点颜色
	0.0f, 1.0f, 1.0f,							// 第1个顶点颜色
	1.0f, 1.0f, 1.0f,							// 第2个顶点颜色
	1.0f, 0.0f, 1.0f,							// 第3个顶点颜色
};

GLuint indices[] = {							// 注意索引从0开始!通过索引缓存来指定 图元 组成 用的 顶点有哪些
	0, 1, 3,									// 放置顶点的索引，第一个三角形
	1, 2, 3										// 放置顶点的索引，第二个三角形
};

static void error_callback(int error, const char* description) {
	fprintf(stderr, "ErrorCode : %d(0x%08x), Error: %s\n", error, error, description);
}

static void key_callback(GLFWwindow* window, int key, int scancode, int action, int mods) { // 当键盘按键ESCAPE按下时，设置该window为：需要关闭
	if (key == GLFW_KEY_ESCAPE && action == GLFW_PRESS)
		glfwSetWindowShouldClose(window, GLFW_TRUE);
}

int main() {
	glfwSetErrorCallback(error_callback); // 安装glfw内部错误时的回调

	if (!glfwInit()) { // 初始化glfw
		std::cout
