Blender - 切割、挤出、细分修改器、Eevee 渲染引擎使用：天空盒、插值/平旦着色器、屏幕空间反射SSR、环境遮蔽AO、去噪点

切割

先进入编辑模式：对一个网格对象选中后，按下 “Tab” 键，或是视口类型选择：Edit Mode 即可进入编辑模式

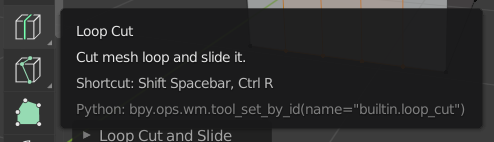

下面是切割工具，就是一个细分算法，非常实用

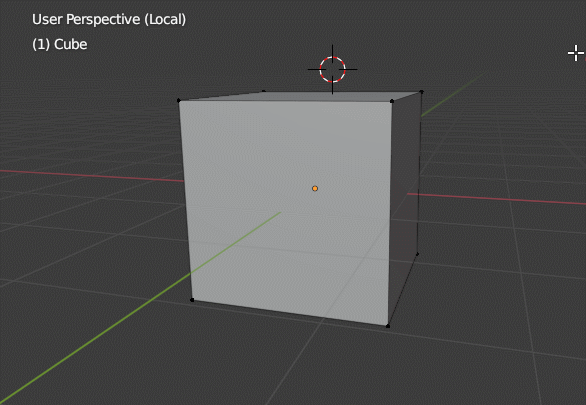

Ctrl + B 后，将鼠标移动需要切割的面上，出现切割绿色线后，按下鼠标左键即可，也可以在绿色线出现的时候，使用鼠标滚轮控制细分的分段数量

确定后会弹出一个 Loop Cut and Slide 的参数选择 这里主要看三个

• Number of Cuts - 是细分段数
• Smoothness - 如果你切割的边不是对称的，Smothness 可以控制平滑过渡
• Falloff - 是平滑过渡的曲线

挤出

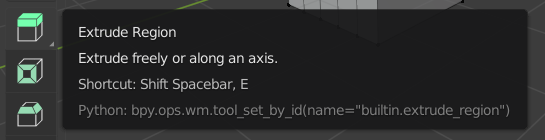

可以旋转点、线、面来挤出，也是很实用的

细分 - 修改器

修改器可以对一个对象的点、线、面、等，进行程序的逻辑控制

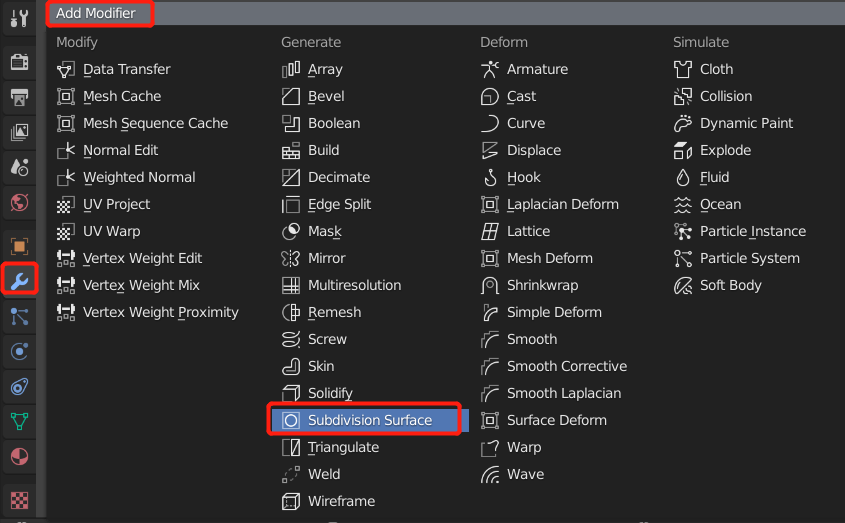

细分修改器是：Subdivision Modifier

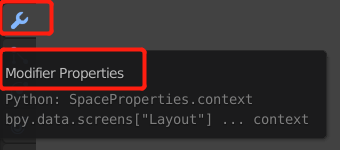

在 Blender 中，每个对象都有 Modifier Properties 属性

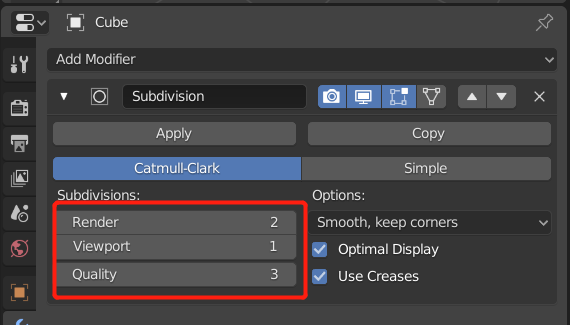

选择后，它的属性有这些，如下图：

这里先主要看：Render,Viewport,Quality，的三个选项：分别是设置在不同模式下的细分参数，Render 表示在渲染是使用的细分参数，Viewport 是在设计时的视口细分量，Quality 是控制细分的质量系数。

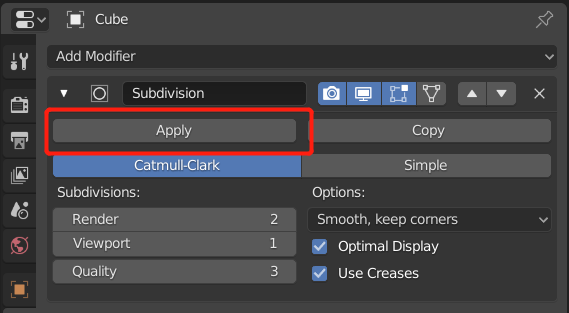

还有一些 Options 是控制 uv 平滑的 还有一个比较重要的是：Apply 按钮，这个就想 应用变换（参考前一篇的：冻结或应用变换） 一样，这里的应用指的是将修改器对对象的修改的点、线、面的结果，应用到网格本身，并将网格更新，也是非常有用的一个功能，在 OpenGL 中，你可以理解为，可以对网格的 VBO 的修改结果应用后，变成了 VBO 的原始数据了。如下图 Apply 按钮：

天空盒

或是叫：Environment Texture 这个原理也比较简单

可以参考我在学习 LearnGL 系列笔记中的：LearnGL - 15 - Skybox - 天空盒 是如何制作出来

还有如何实现反射、折射的：

• 反射参考：LearnGL - 15.1 - Reflection - 反射效果
• 折射参考：LearnGL - 15.2 - Refraction - 折射效果

在 Blender 中，添加环境贴图是在：Rendering->World 配置的

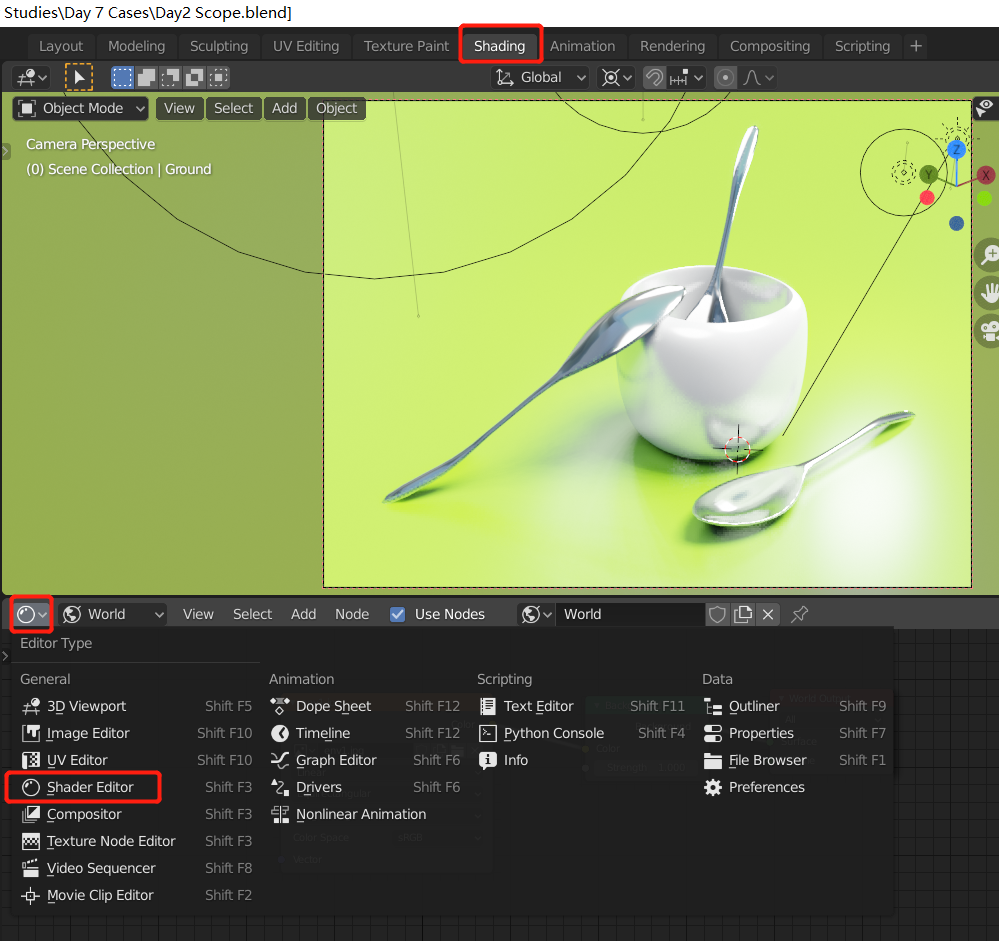

选在 Shading 着色配置下： 选择旁边的 Object（默认），改为 World

再选择添加 环境贴图 节点

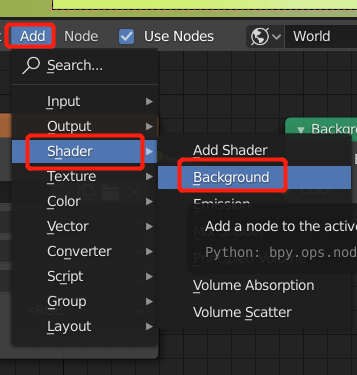

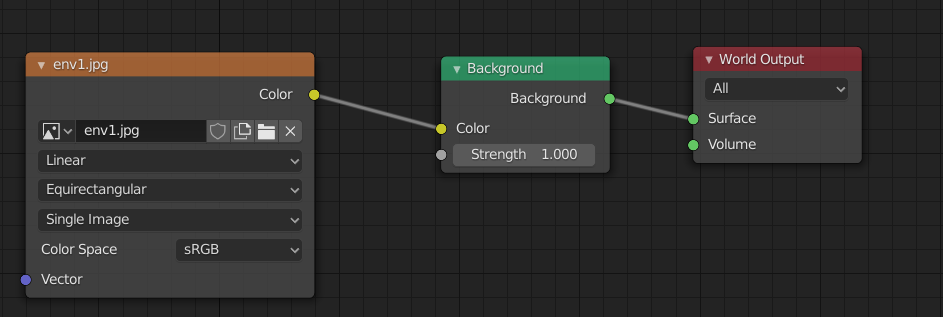

设置好 Environment Texture 的 环境贴图 后，再添加 背景颜色节点（这个节点就是我们的天空盒） 将 Environment Texture 的采样样色输出到 Background，Backround 的颜色再输出到 World Output 节点即可：

这些节点编辑与 Unity Shader Graph，和 Unity 的材质编辑器很像

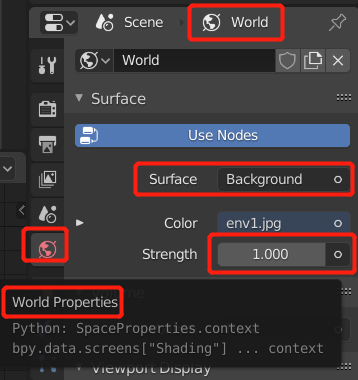

这时，我们就可以在 Properties 视口中，可以对 World 环境信息进行调整 Background 强度了

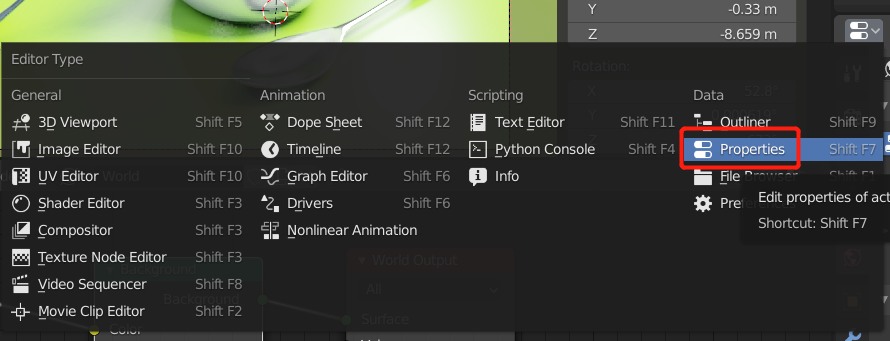

先打开 Properties 视口：

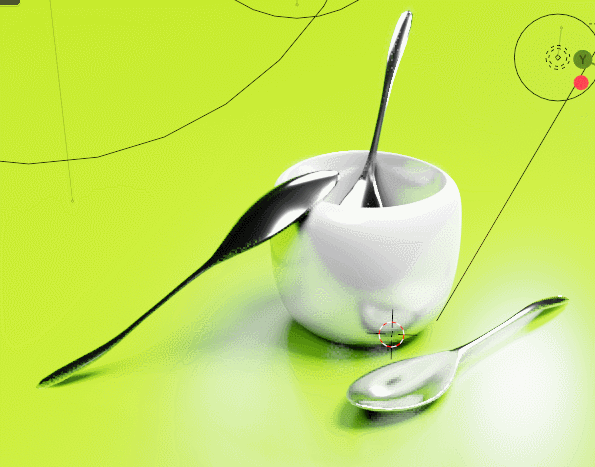

调整 Strength 强度可以看到 Shading 下的变换（勺子的反射比较明显）

平滑插值、平旦着色

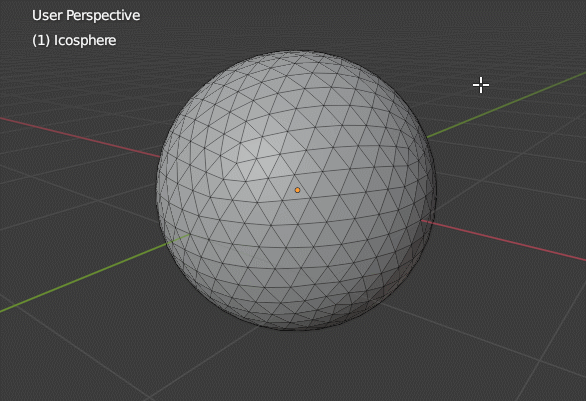

可以看到下面对勺子的处理平旦 flat 着色后，与插值 smooth 平滑的区别，它的原理是控制法线不插值处理，可以参考我的 LearnGL 中的：LearnGL - 11.4 - 实现简单的Flat BlinnPhong光照模型

也可以使用 Blender 中的 Search 功能（Space 或是 F3 快捷键，这些快捷键在 Preferences->Keymap 中可以搜索到，也可以修改）

反射

这个反射与天空盒反射不一样，它是 Blender 中的 Eevee 渲染引擎提供的光追版本的反射实现的

在 Render 渲染属性面板中可以打开

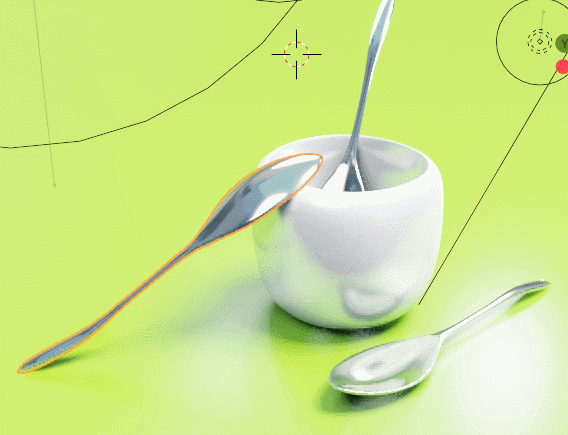

在 Render 属性面板中，勾上：Screen Space Reflection SSR 的开启效果还是比较明显的，特别是这些表面光滑的金属材质的物件效果最为明显，如下图中的杯子身体的反射与下面的勺子反射杯子的内容：

AO 环境遮蔽

AO（Ambient Occlusion）环境遮蔽，意思对一些环境的光对物体影响的遮蔽值，这些值在一些角度比较容易出现，因为这些角落相对其他部位来说，环境光能照到它的可能性就会降低

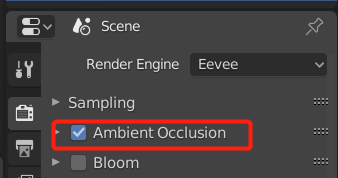

开、关 AO 的效果也是很明显的（注意杯子、勺子的底部，开启了 AO 会明显比较暗一些，没开则亮一些）：

去噪点

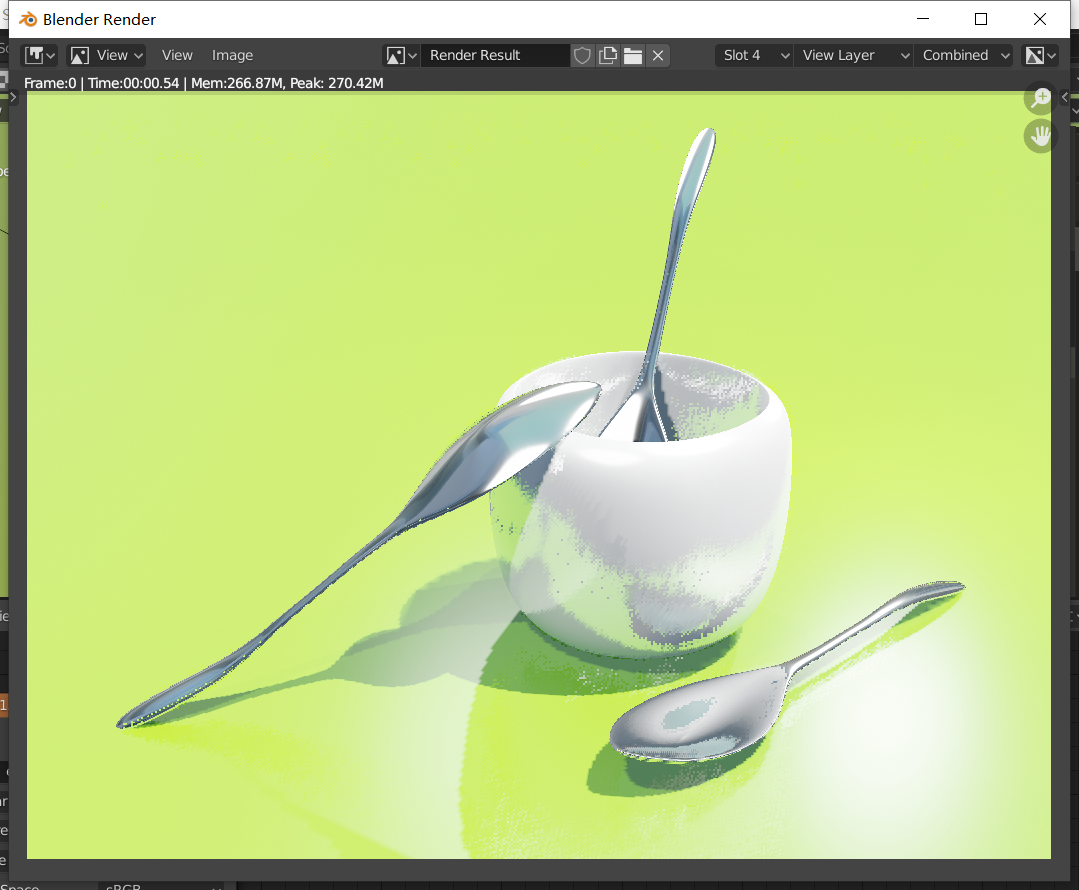

有时候，可能我们在渲染效果图的时候，发现噪点非常多，如下图：

这一般可以同过提高光追渲染的采样次数来去除：

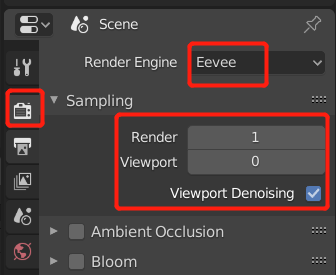

同样是在 Render 属性面板中的 Samples （采样）属性中

（上图的数值我故意调低，Render 默认是 64，Viewport 默认是 16，调低是为了看到噪点的情况）

• Render - 是在渲染效果图时，使用的每个像素的采样计算次数
• Viewport - 是设计视图下的计算次数，一般 Viewport 比Render 低一些，这样设计时性能就好一些， Render 高一些的话渲染效果就好一些
• Viewport Denoising - Viewport 是否去噪点（具体算法不了解）

后面我将数值：Render : 128，Viewport 64，渲染的噪点就少很多了

练习

利用切割、挤出、细分，可以很快速的制作后勺子、杯子：

勺子

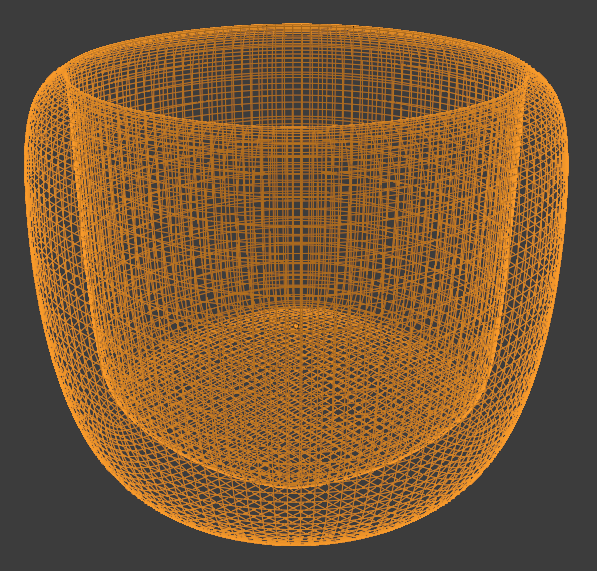

杯子

杯子的中间凹陷只要反向挤出即可，方便的很

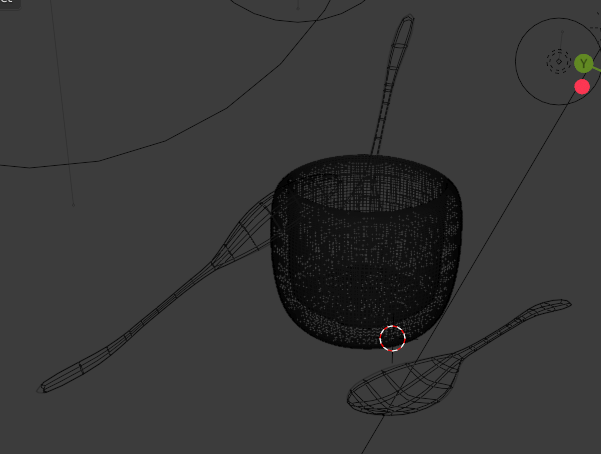

摆放好物件、灯光

加上地板，再复制多个勺子，摆放好对应的位置

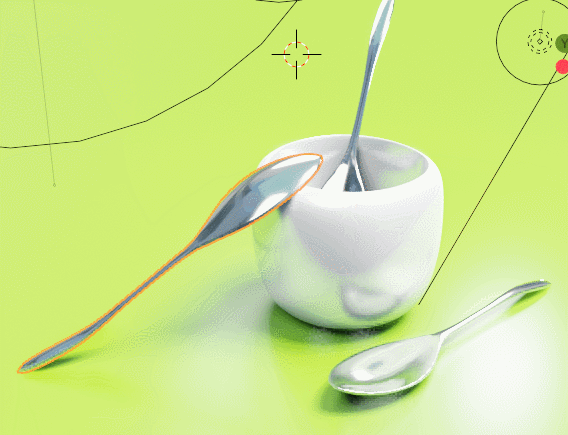

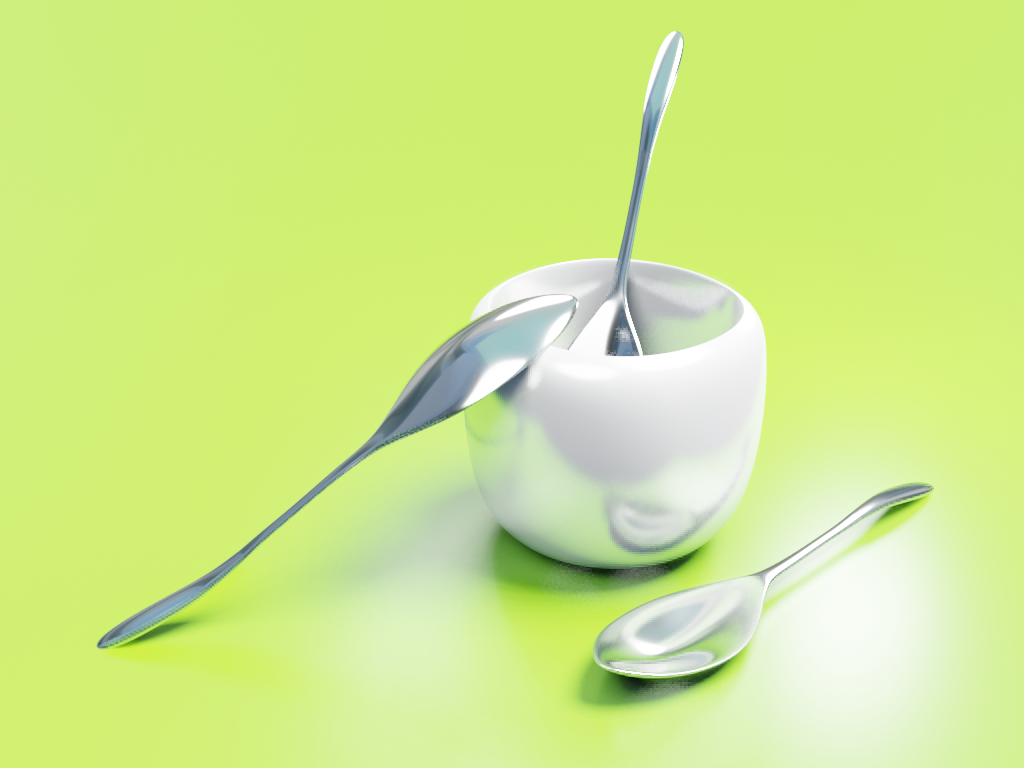

最后渲染效果
