Blender - Proportional Edit Mode - 按比例编辑模式（3D版的液化、挤压工具）

用过 PS 同学应该都直到液化工具，做一些变形、变扭处理还是挺管用的

那么在 Blender 中，3D版本的液化工具就是：Proportional Edit Mode 了，其实它是一个编辑模式

Proportional Edit Mode 直译为：按比例控制模式

我使用的是 Blender 2.83.4 版本的

这个编辑模式在：顶部工具栏的： （目前 2.83.4 是在这个入口，以后 Blender 更新后可能会变的位置，Blender 的更新速度很快）

演示

以 Blender 中具有代表型的网格 猴子：苏珊 为例

使用 Proportional Edit Mode 来位移的效果

• 启用 “Edit Mode” (Tab 键)
• 选择面选择方式
• 启用 “Proportional Edit Mode” (O 键)
• 选中 苏珊 的两个瞳孔

我们按下 “G” 键(Grab) 移动，（鼠标滚轮可以控制液化拉伸应用范围）

可以看到中间有一个淡淡的圆圈是控制按比例拉伸的范围，也可以看到会变大、变小，因为用我滚轮鼠标控制了大小

关闭 Proportional Edit Mode 的位移效果

如果我把 Proportional Edit Mode 关闭了，直接移动这两个瞳孔，效果会不一样，具体如下：

可以看到启用与没启用 Proportional Edit Mode 的编辑效果很明显

Proportional Edit Mode 的平滑曲线

留意 Proportional Edit Mode 右边有个平滑变化曲线

默认是 Smooth 曲线，从图标就可以看出来它的变化率

这个变化率是用于启用 Proportional Edit Mode 时，中间的那个淡淡的白色圆圈的半径是控制的有效果范围，所有未选中的顶点 与 选中的顶点 的 距离 小于 白色圆圈的半径 都会进入控制范围。

Smooth 的效果我们看到了（曲线外部上也可以看出效果，其他曲线目测就知道效果了）

其中两个比较特殊，从英文名字上也可以看出效果：

• Constant - 恒定方式，意思不论按比例拉伸网格时，不论其他顶点是否与白色圆圈中心有多远，只要在白色圆圈内，都会同等控制的拉伸强度
• Random - 随机方式，这就会在拉伸时产生抖动，因为不论距离多远，都是随机拉伸强度

Constant 平滑模式

可以看到，如果我将白色圆圈放大到包括整个网格时的移动，都将相当远直接对整体对象的所有顶点的位移效果了

Random 平滑模式

在滚轮滚动控制白色圆圈大小的时候，可以看到都随机数值的抖动效果（随机种子变化，或是白色圆圈大小参数控制了 Perlin Noise 算法里的参数）

所有其他的平滑曲线方式总览

参考了：Blender 教程 7天入门blender 七集全 中 Day2 视频的 36:10 处，有介绍这种立方图的方式来查看变换率，是非常直观的

就是新建一张 Plane 平面，W键 Subdivision 来个5、6次，就差不多到这个细分的密集度了，然后选中中间的某个顶点，再用每个平滑曲线的方式来查看效果即可

旋转效果

位移效果上面已经看过了，那么现在看看旋转的效果

旋转效果的话，我们换个 Cube 网格来看效果会更叫的直观

处理一下 Cube 网格

• 先将 Cube 网格 Ctrl + R 切割成
• 选中 Pivot 点为 3D Cursor
• 再将 3D Cursor 放置在 Cube 右边

（记得开启 Proportional Edit Mode）

选中 Cube 顶部的网格面

然后 “R” 旋转 Cube ，滚轮控制白色拉伸圈大小，再一边控制旋转角度大小，可以看到效果非常不错：螺旋式拉伸、旋转

开启了 Proportional Edit Mode 的旋转

关闭了 Proportional Edit Mode 的旋转

所以 Proportional Edit Mode 开启后的效果是相当明显的

最后是缩放的效果

区别就不比较了，看看就好

Connected Only - 只对有链接关系的顶点做变化

倒回以 猴子苏珊 的网格为例

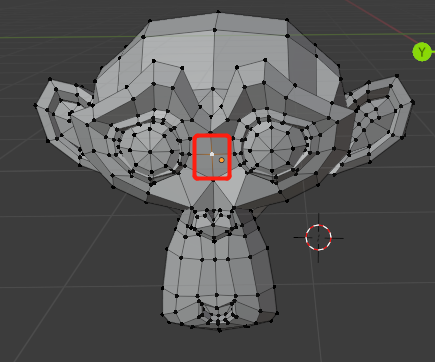

我们先选中鼻梁处的单个顶点（好像没有鼻梁）

这次我们将 “Connected Only” 勾上 再看看拉伸效果

可以看到，眼球没有跟着一起变换

因为子网格没有与我们选中的猴头盖的网格有链接上任何的顶点，所以眼球子网格布会有变换影响

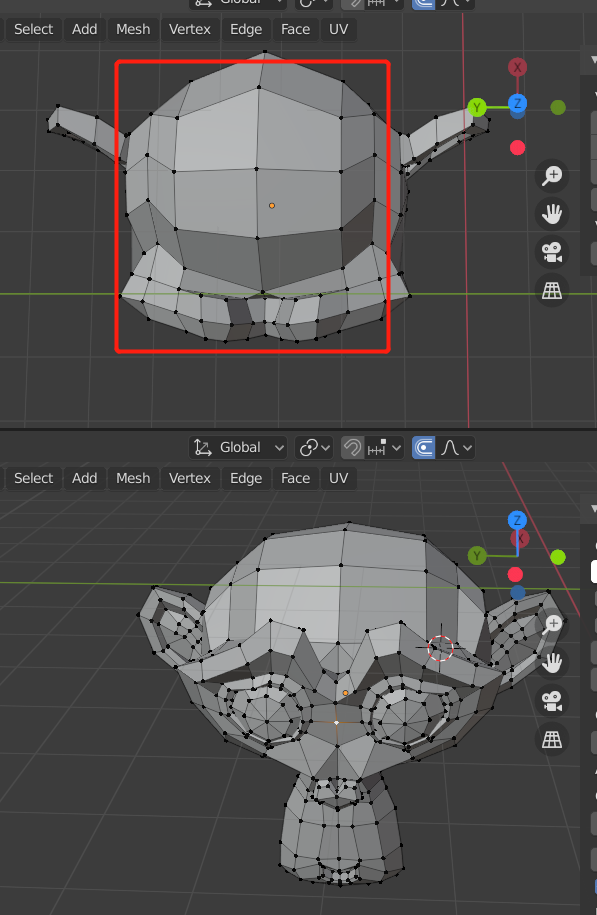

Projected from View - 从 View 设计视图中投影下来编辑

将 “Projected from View” 勾上

再将 3D View 视图分两个窗口

将上面那个视图中从顶视图上观察

再拉伸看看效果

可以看到与拉伸控制的 3D View 的投影面（二维）中所有靠近白色圆心的点都拥有了相同的拉伸控制强度了

总结 什么时候呢用上呢？

Proportional Edit Mode 哪些地方可以用上呢？

在一些卡通风格的动作编辑里会用得比较多，用来实现动作夸张的大幅度动作时的扭曲、拉伸是有 feel 的

最典型的是：《Tom and Jerry》（猫和老鼠）的儿时卡通片用得非常多，还有很多国外的 3D CG 卡通电影业是非常的多，像《卑鄙的你》（小黄人那部），这些风格特别适合那种：多动症、疯狂、中二的卡通动画对象。

功能实现的猜测

虽然我没有去实现过类似的这类顶点控制的功能

但是目测可以有个大概的思路，功能算法不是很复杂，不过此类功能发明人很创新

实现思路

• 获取网格对象的 所有网格顶点 与 选中的顶点 距离 D D D

• 获取 白色圆的圆心的半径 R R R

• 将 D D D 和 R R R 的比值，作为 t = D / R t = D/R t=D/R

• 将 t t t 代入曲线变换计算，得出控制强度权重： W = C u r v e E v a l u a t e ( t ) W = CurveEvaluate(t) W=CurveEvaluate(t)

• 使用 W W W 作为变换控制参数的大小的插值控制

• T d T_d Td​是最终应用的变换参数值， T s T_s Ts​是变换参数原始值

• T d = W ∗ T s T_d=W*T_s Td​=W∗Ts​，其中 T T T代表 Transform 可以是 缩放(Scale)、旋转(Rotate)、位移(Translate)，也就是我们变换矩阵常见的 TRS 矩阵
