Modelsim保存与打开仿真波形的方式

在使用modelsim进行仿真时，对于一些很耗时间的仿真，可以保存仿真波形结果，下次可以直接打开查看。

1 保存波形 1.1 图形界面方式 第1步 保存dataset sim

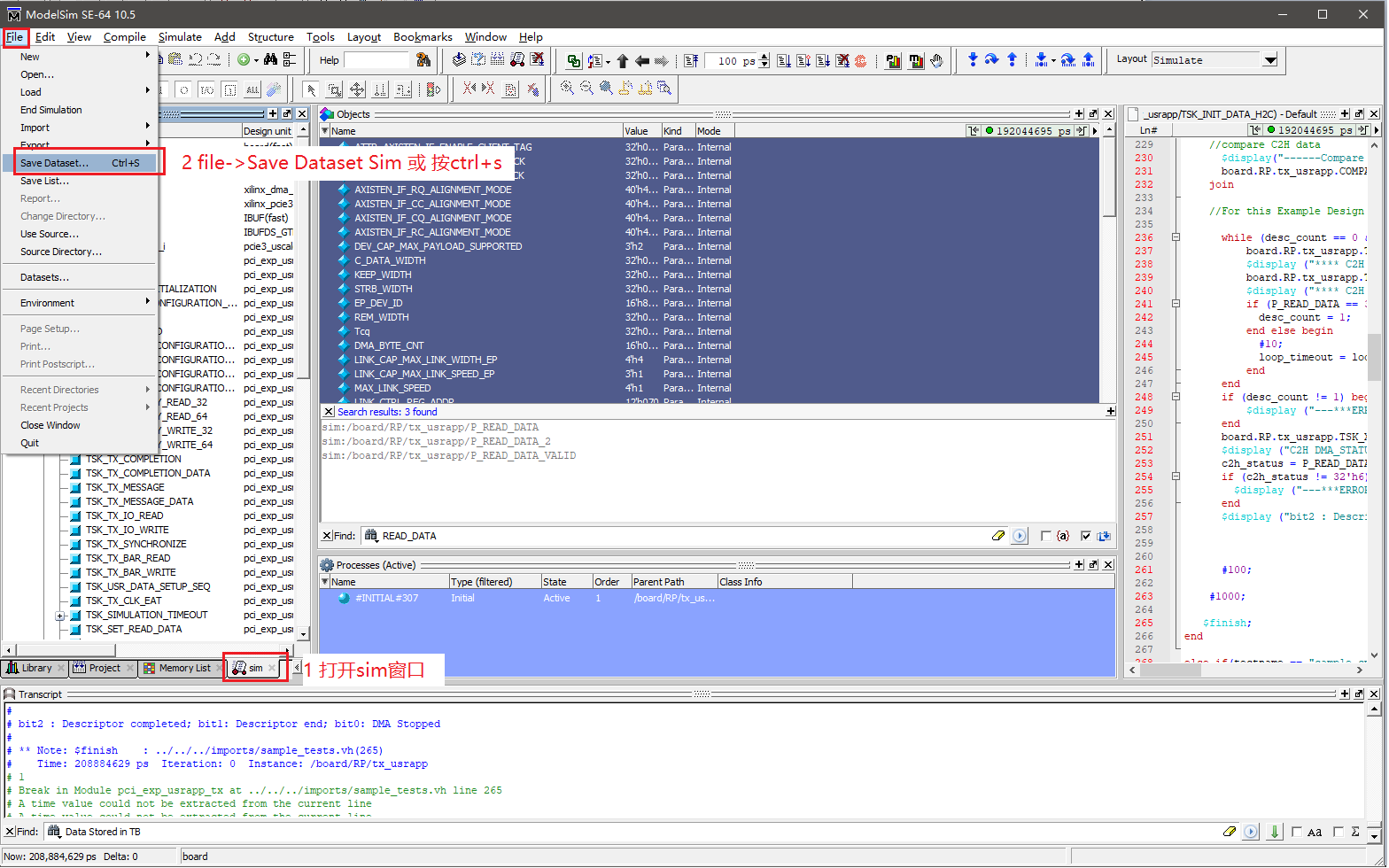

1. 打开sim窗口

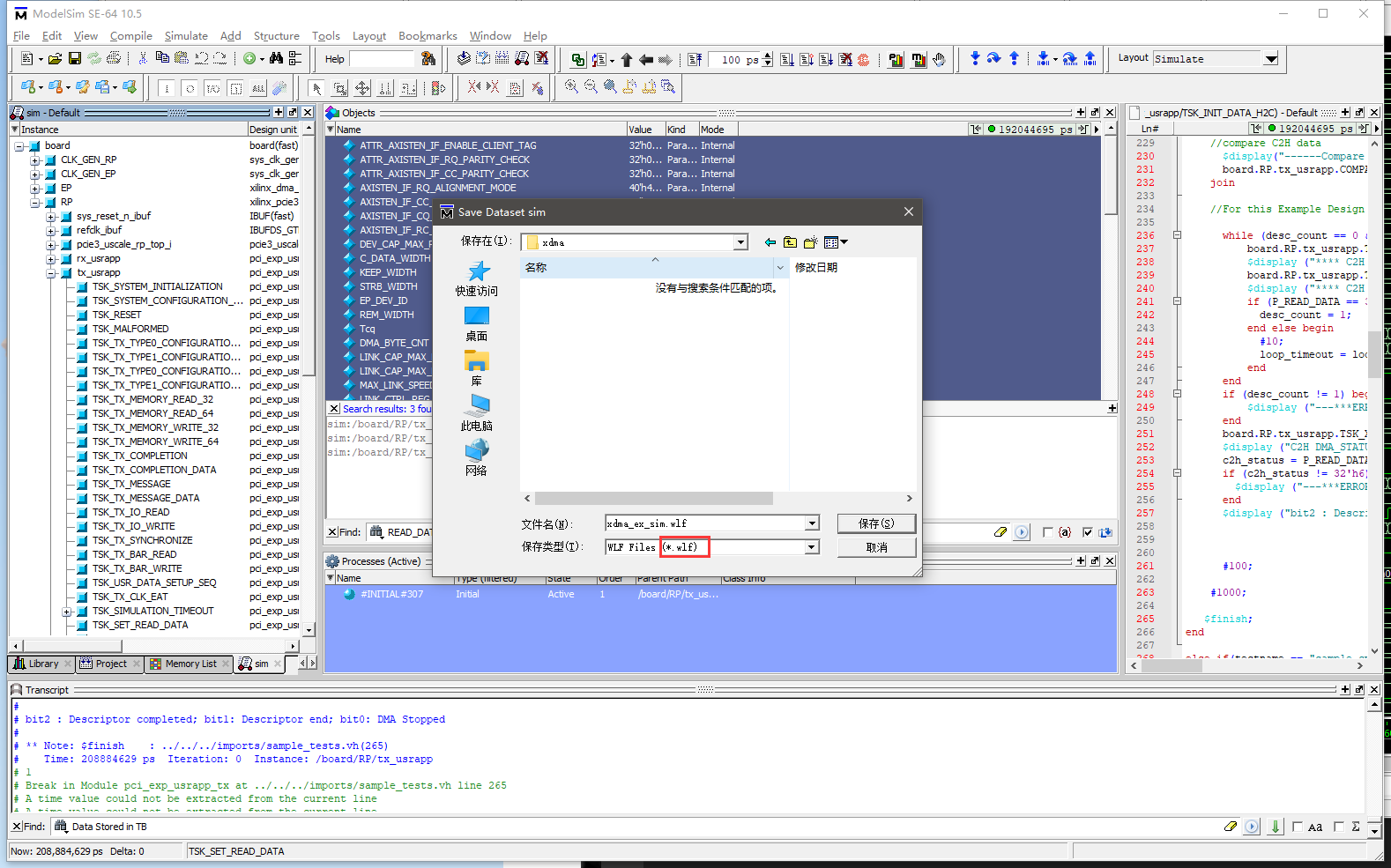

2. file->save dataset sim 或 按ctrl+s 保存.wlf文件

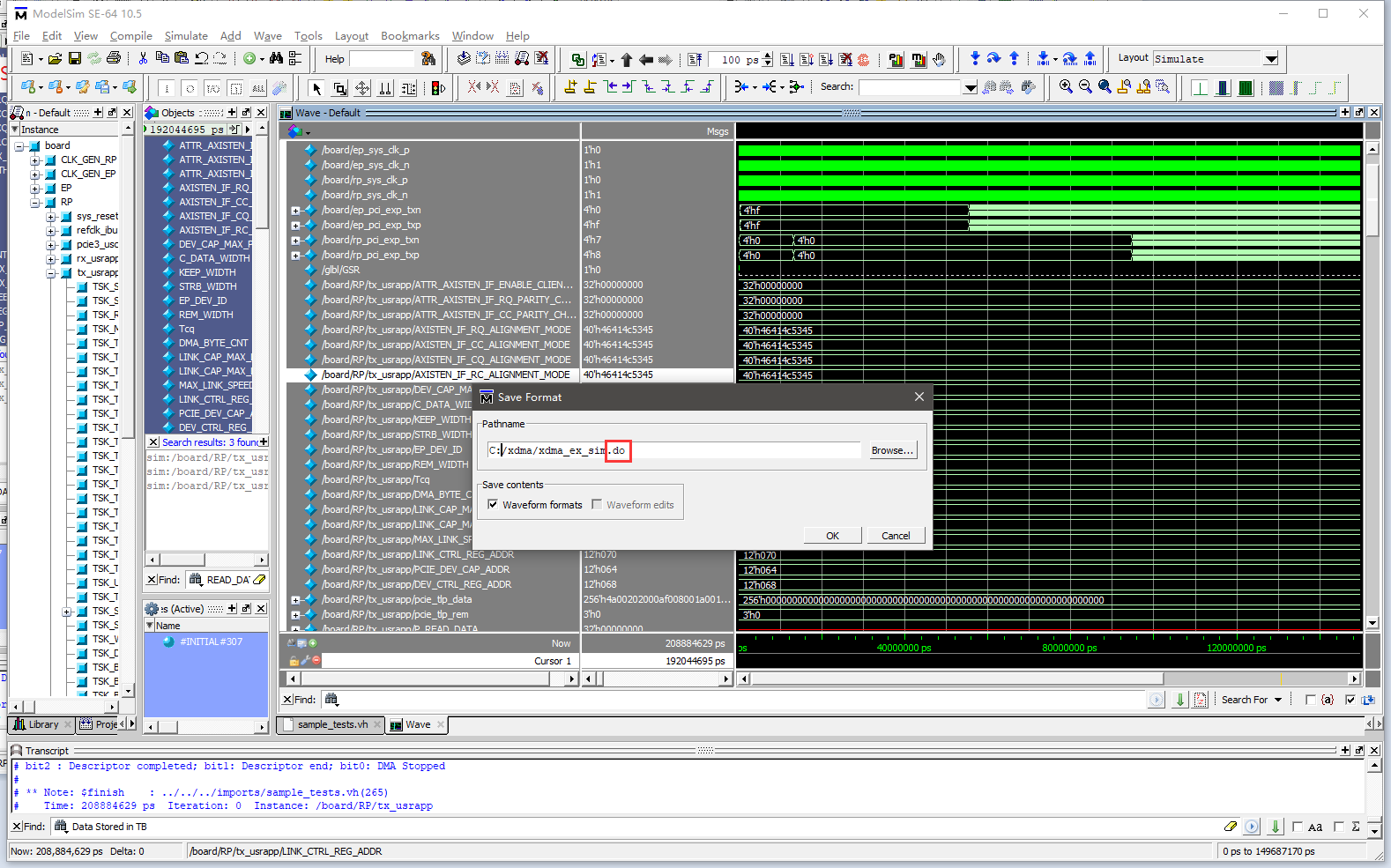

第2步 保存波形

1. 打开Wave窗口
2. file->save Format 或 按ctrl+s 保存.do文件

1.2 命令脚本方式

dataset save [dataset名称，一般为sim] [文件路径]/[文件名].wlf
write format wave [文件路径]/xxx.do

wlf文件保存了运行的结果，do文件则是添加波形，设置格式等命令，有了这两个文件就可以还原波形。

2 打开波形 2.1 图形界面

1. 打开Modelsim软件。

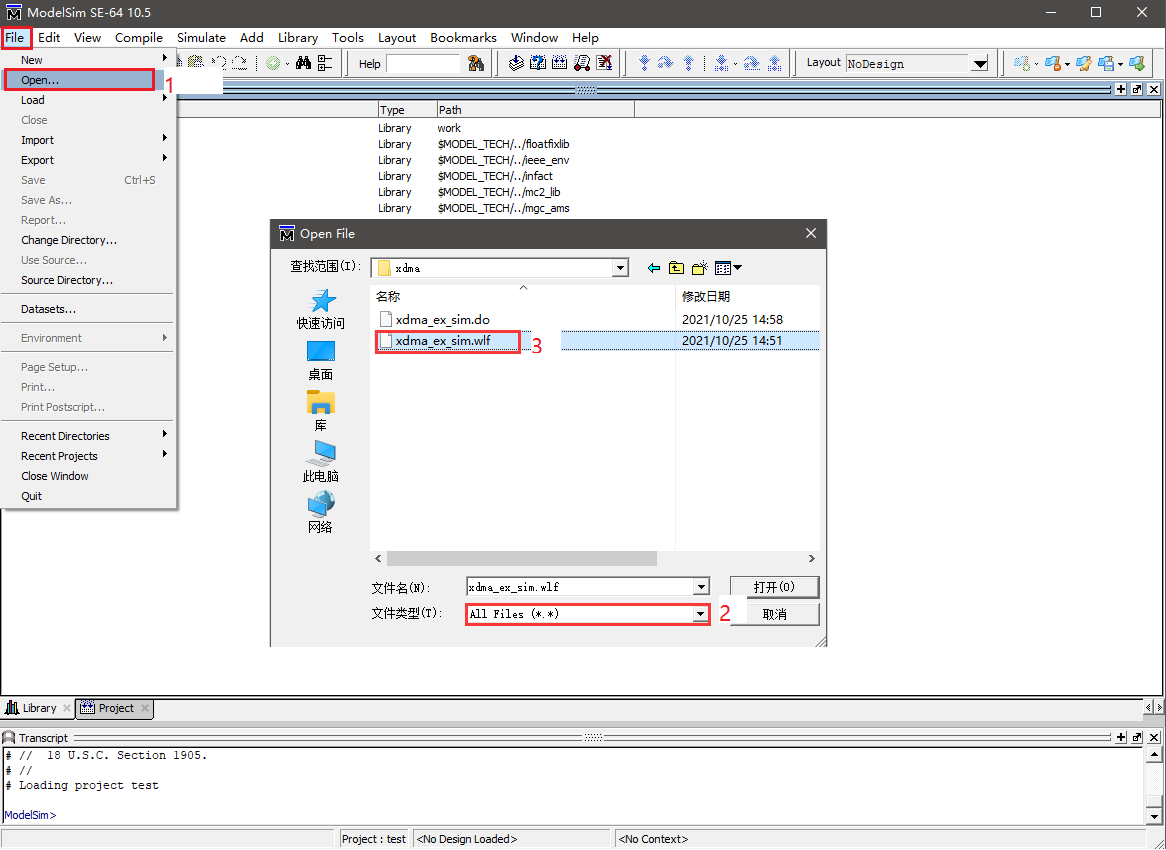

2. file->open ，分类选择all file，然后打开保存的.wlf文件。或者在Transcript窗口输入vsim [文件名].wlf

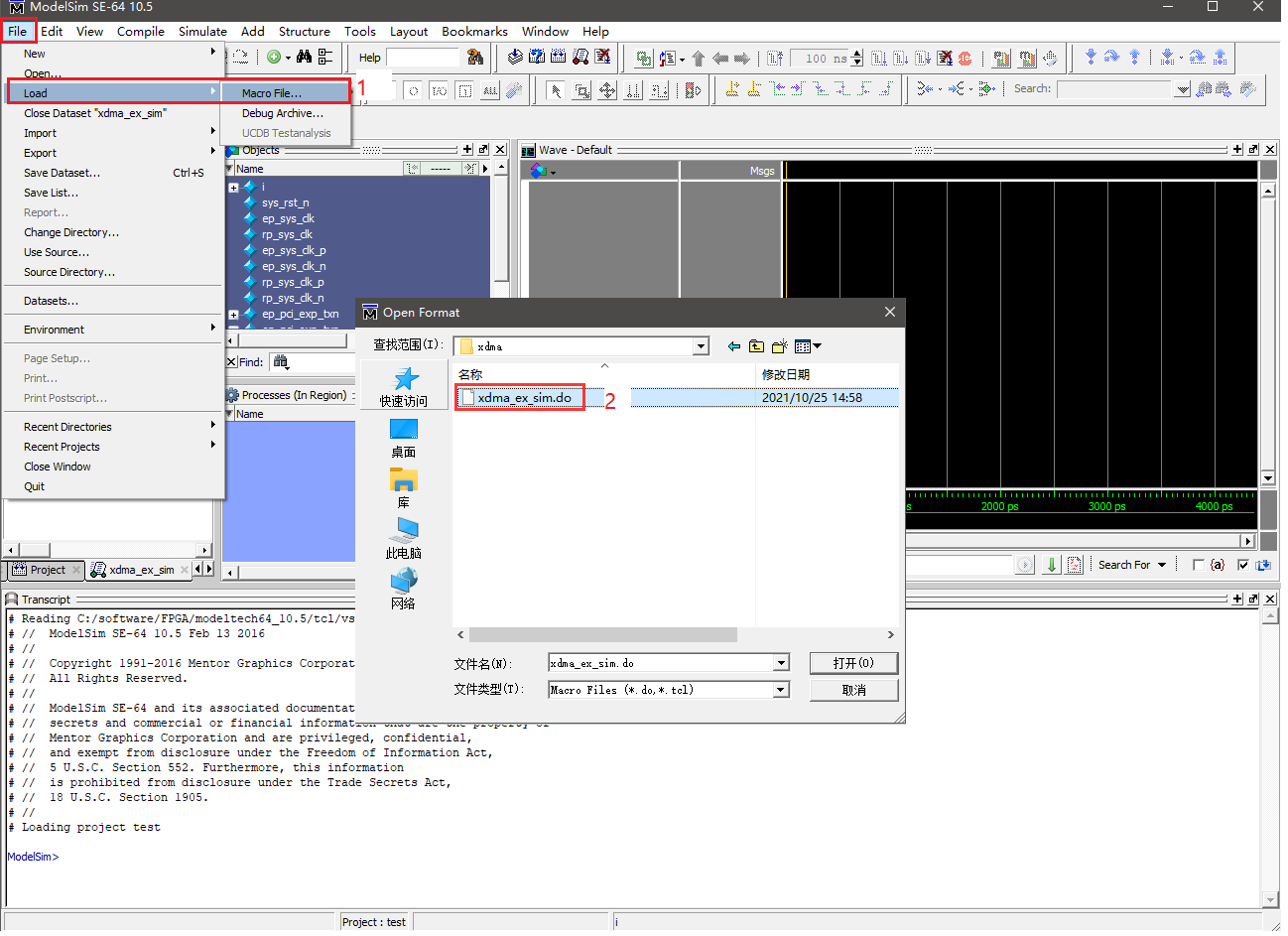

3. file->load->Macro file, 然后打开保存的.do文件。或者在Transcript窗口输入do [文件名].do

因为Library已经没有源文件了，所以只能查看，不能再次仿真。

2.2 命令脚本

dataset open [文件路径]/[文件名].wlf
do [文件路径]/xxx.do
