Modelsim导出数据的两种方法

Modelsim保存与打开仿真波形的方式介绍了怎么保存波形，但是有时候我们需要保存仿真过程的数据进行matlab分析绘图。

Modelsim导出数据的几中方法：

1 方法1：使用Verilog系统函数 1.1 需要用到的系统函数

• $fopen

  multi_channel_descriptor = $fopen("file_name") ;

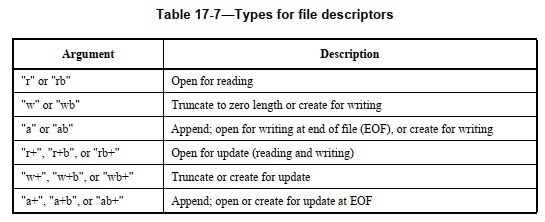

  fd = $fopen("file_name",type) ;




• $fclose

  $fclose(multi_channel_descriptor) ;
  $fclose(fd) ;


• $fwrite/$fdisplay/$fdisplayb/$fdisplayh/$fdisplayo

  file_output_task_name(multi_channel_descriptor [,list_of_arguments]);
  file_output_task_name(fd [,list_of_arguments]);
  file_output_task_name ::= $fwrite|\$fdisplay|\$fdisplayb|\$fdisplayh|\$fdisplayo


• $signed/$unsigned

  $signed - returned value is signed
  $unsigned - returned value is unsigned


1.2 例子

以输出无符号整数这个需求为例，RTL设计：

`timescale 1ns/1ps

module top(
    input I_sys_clk,
    input I_reset_n
);

//--- internal signal Definitions ---
//=== parameter define= ==
parameter P_SIM_MODE = 0;
//=== reg define ===
reg [9:0] R_data_cnt;
//=== wire define ===

//--- Main body of code ---
always @(posedge I_sys_clk or negedge I_reset_n)
begin
    if(~I_reset_n)
    begin
        R_data_cnt
