Ubuntu18.04 安装 synopsys2018 EDA工具(vcs、verdi)记录

lu-ming.xyz 发布时间:2022-03-26 14:35:08 ,浏览量:4

目录
  • 1 准备

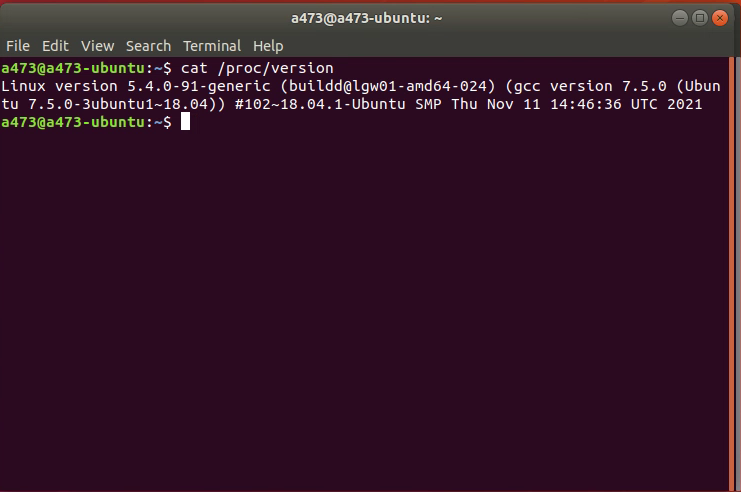

    • 1.1 系统版本
    • 1.2 软件版本
  • 2 安装过程
  • 2.1 安装installer
    • 2.2 安装SCL
    • 2.3 安装VCS
    • 2.4 安装verdi
  • 3 激活
  • 4 配置运行环境
  • 5 测试
    • 5.1 hello_world
    • 5.2 自己的工程测试

1 准备 1.1 系统版本

在这里插入图片描述

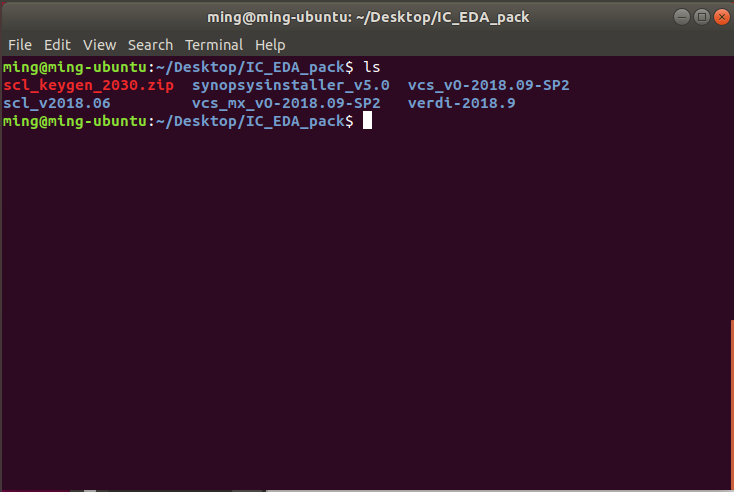

1.2 软件版本

在这里插入图片描述

Synopsys Installer:v5.0 SCL(Synopsys Common Licensing): v2018.06 VCS: 2018.09 verdi: 2018.09

原来装好环境的linux电脑无了,这次我详细记录一下自己在Ubuntu 18.04 虚拟机上的环境配置过程,不然下次安装又忘记了,主要值得参考的是遇到一些环境问题的解决过程,内容仅供参考 😃。

关于软件版本的说明:在正常使用2018.09之前,我还安装过2016.06版本,我个人测试2016.06版本是用不了的,虽然能正常安装和打开软件,但是在编译的时候会报链接库的错,一直解决不了所以才换的2018.09。

关于注册机时间失效了的解决办法:进入到scl_keygen文件夹中,开synopsys.src文件,将其中的2020全部替换成2030,就可以到2030。或者改好的:链接

2 安装过程 2.1 安装installer
  1. 为各软件创建好子文件夹:
a473@a473-ubuntu:~/Desktop/synopsys$ sudo mkdir -p /edaTools/synopsys/
[sudo] password for a473:
a473@a473-ubuntu:~/Desktop/synopsys$ sudo mkdir -p /edaTools/synopsys/installer
  1. 安装installer
  • 改变所有安装文件的权限sudo chmod 777 -R ./
  • 运行installer安装包所在路径下的SynopsysInstaller_v3.3.run文件:`` 在这里插入图片描述
2.2 安装SCL

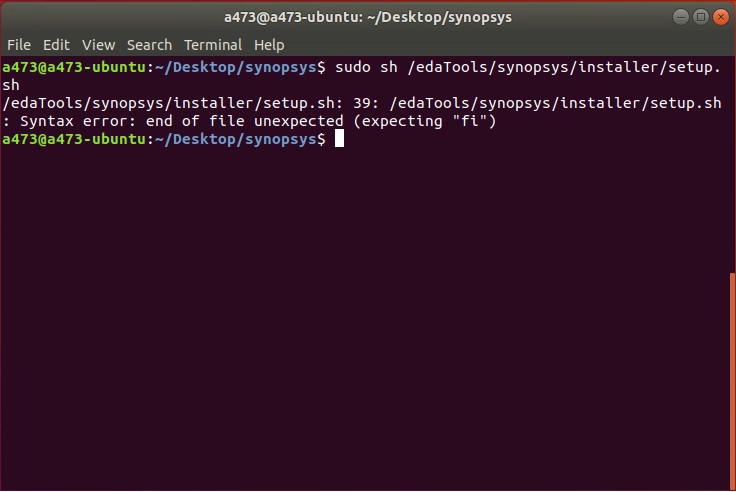

sh命令运行installer安装路径所在路径下的setup.sh文件: 2016版本 直接运行,提示语法错误: 在这里插入图片描述

打开setup.sh一看,使用的是C shell(csh)。

#! /bin/csh -f

安装csh:

sudo apt-get install csh

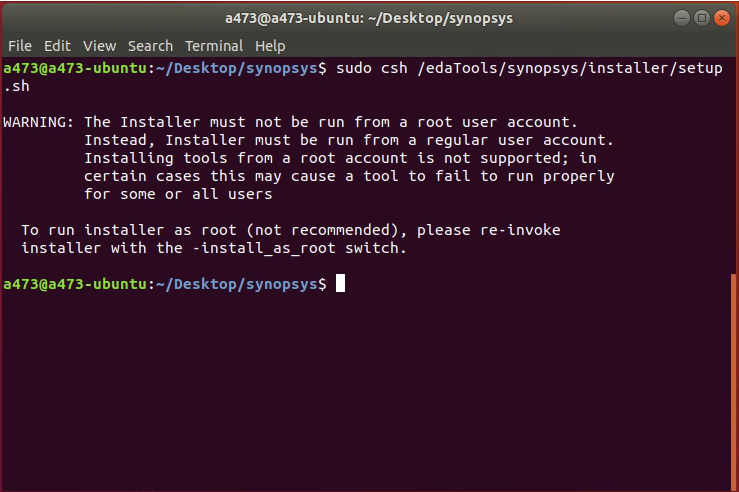

重新使用csh命令运行setup.sh文件: 提示不可以使用root运行: 在这里插入图片描述 2018版本从这开始就行: 需要先改变目的文件夹的权限:

sudo chmod -R 777 /edatools/synopsys/

运行setup.sh文件: 在这里插入图片描述

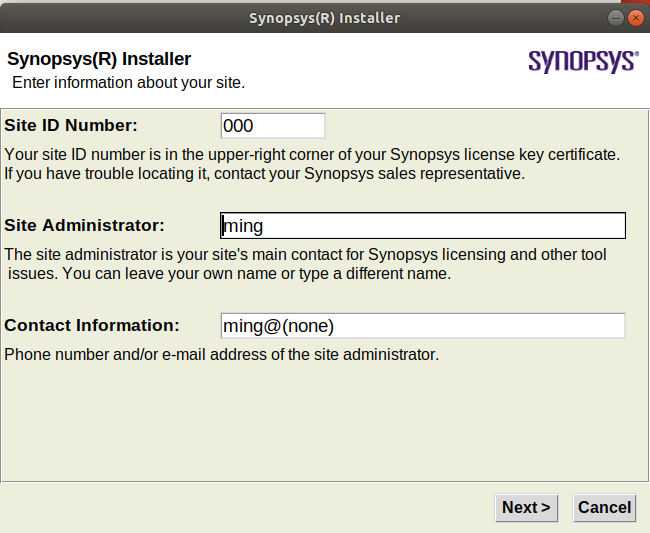

随便填写信息,next: 在这里插入图片描述

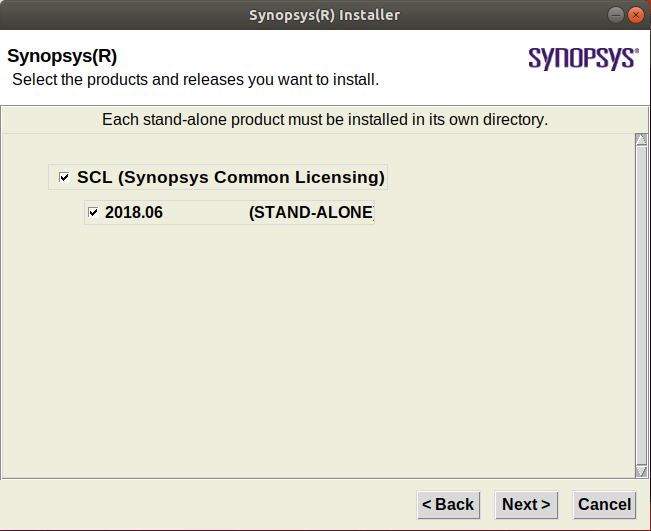

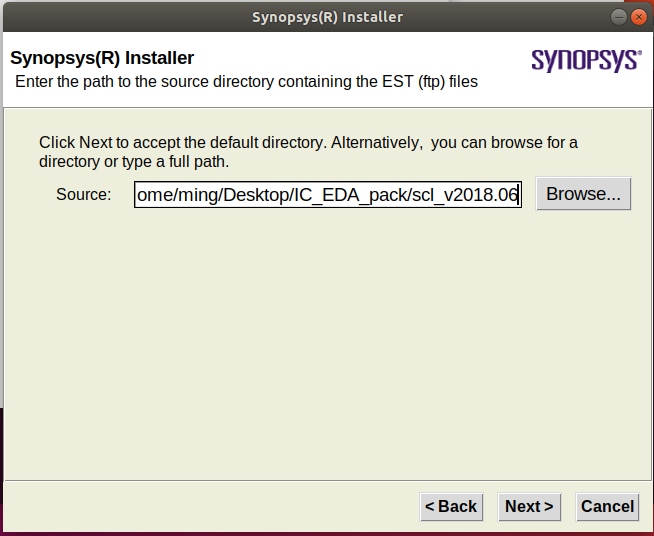

点击browser按钮选择需要安装的软件的SCL安装包.spf文件的路径,选好之后点击done,next: 在这里插入图片描述

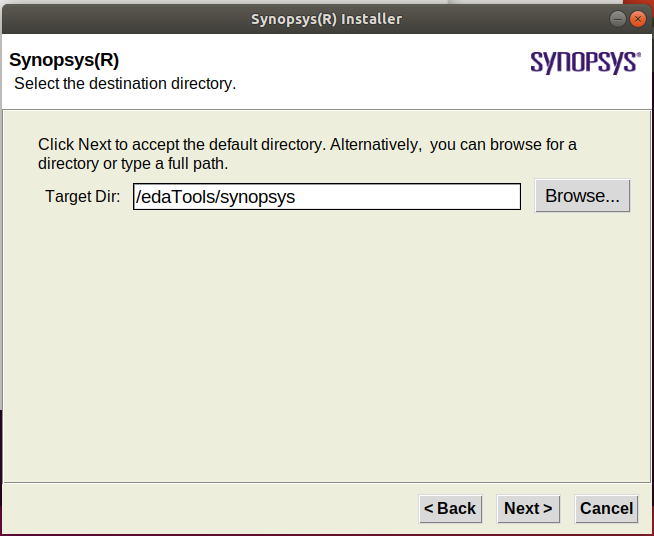

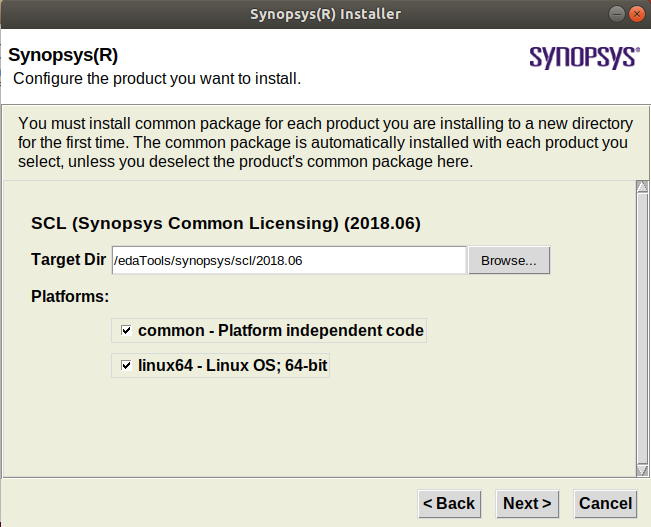

选择安装路径: 在这里插入图片描述

一路next: 在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

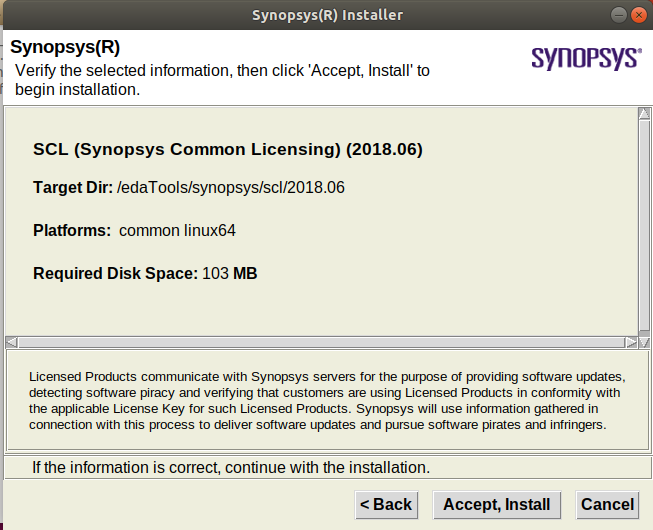

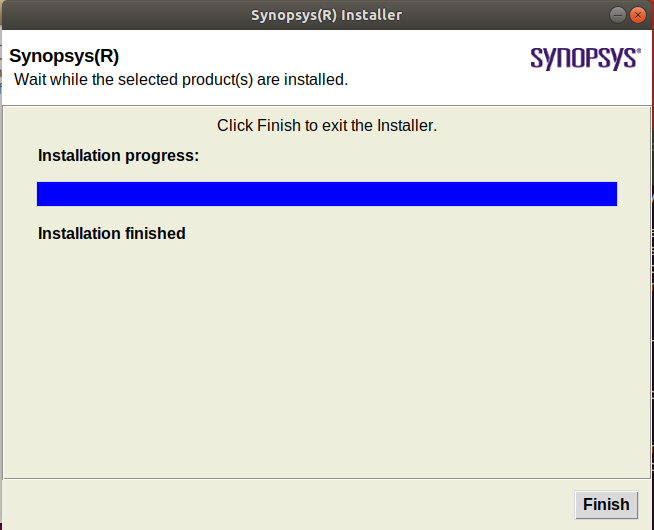

accept,install: 在这里插入图片描述

finish。

2.3 安装VCS

首先将shell从dash换为bash,不然会报错/bin/sh: 0: illegal option -h 首先ls -al /bin/sh查看当前sehll。一般默认为dash,执行sudo dpkg-reconfigure dash然后选择取消就行。 在这里插入图片描述

安装VCS_mx_vO 在这里插入图片描述

安装VCS_vO 在这里插入图片描述

2.4 安装verdi

在这里插入图片描述

3 激活

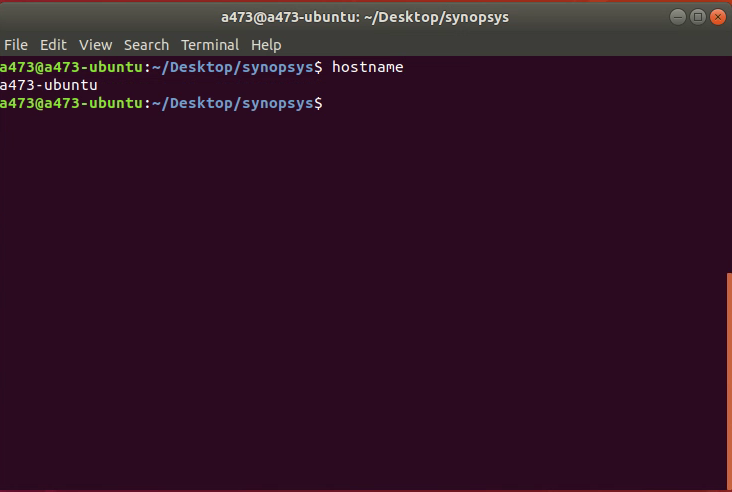

  1. 获取linux环境的hostname: 在这里插入图片描述

  2. 获取linux环境的MAC地址: 安装net-tools:

    sudo apt-get install net-tools

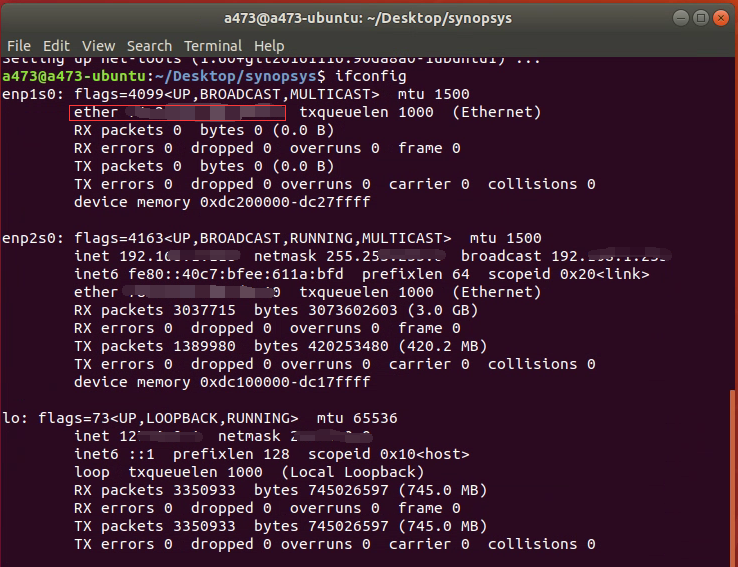

    使用ifconfig,得到mac地址: 在这里插入图片描述

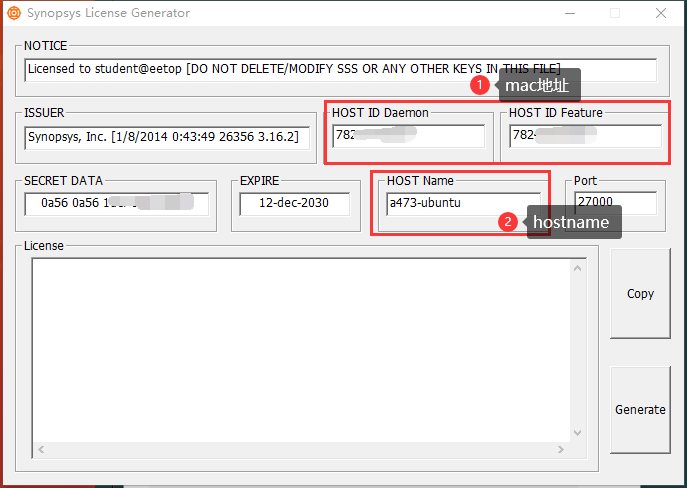

  3. windows系统运行破解软件,填写对应信息,生成License 在这里插入图片描述

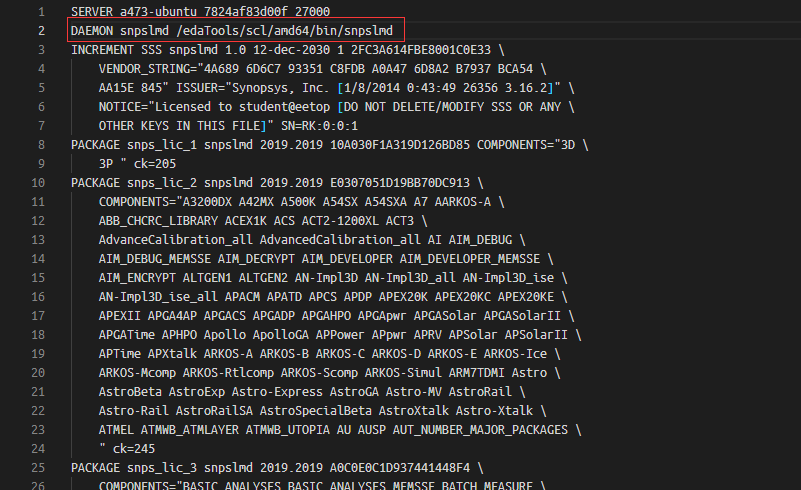

点击generate产生licence:程序所在路径下的Synopsys.dat 修改Synopsys.dat第二行为自己安装的scl的snpslmd软件所在路径: 在这里插入图片描述

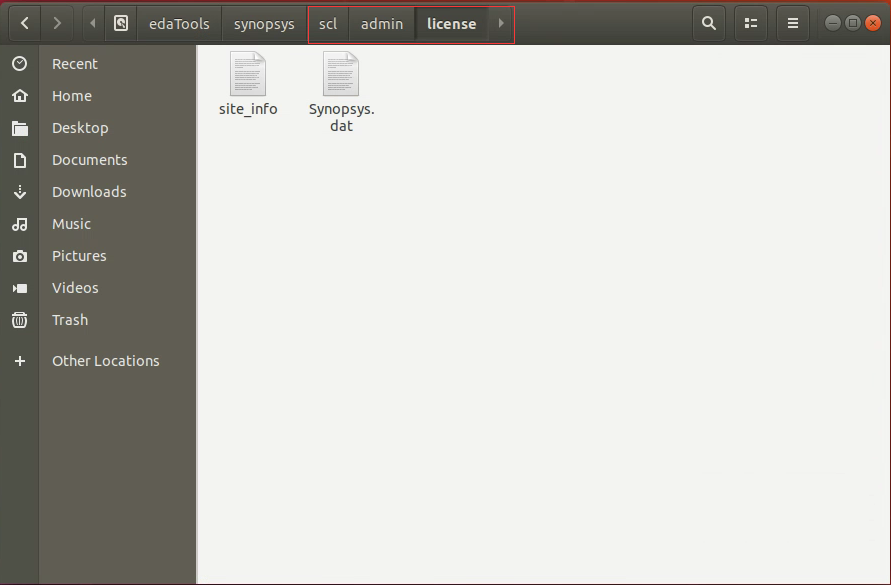

  1. 将Licence文件放在[scl安装路径]/admin/licence下 在这里插入图片描述

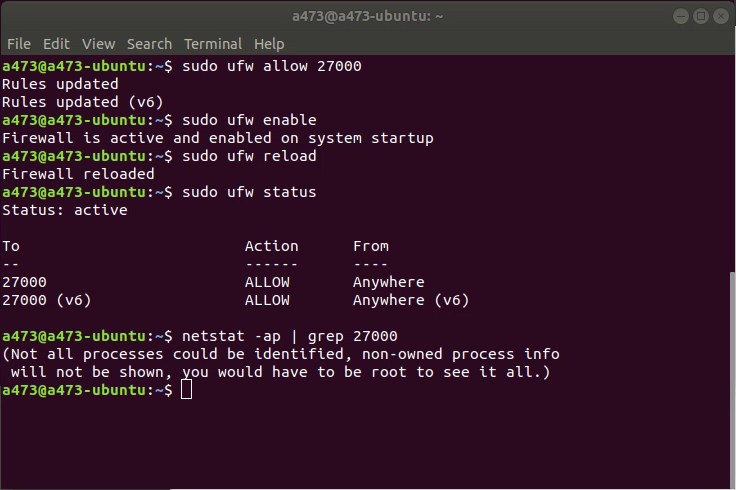

  2. 激活 以下部分是以前安装2016版本激活遇到的问题,与2018是差不多的。 首先重启电脑。 先开放设置license需要的27000端口,然后查看27000端口是否空闲,如果不空闲,则要结束使用这个端口的进程:

    sudo ufw allow 27000
    sudo ufw enable
    sudo ufw reload
    sudo ufw status
    netstat -ap | grep 27000
    # kill -9 XXX(使用27000端口的进程ID)


    在这里插入图片描述

    此时环境变量还没有设置,所以我们使用绝对路径运行licence管理器。 2016版本:

    /edaTools/synopsys/scl/2018.06/linux64/bin/lmgrd -c /edaTools/synopsys/scl/admin/license/Synopsys.dat


    2018版本:

    /edaTools/synopsys/scl/2018.06/linux64/bin/lmgrd -c /edaTools/synopsys/scl/2018.06/admin/license/Synopsys.dat

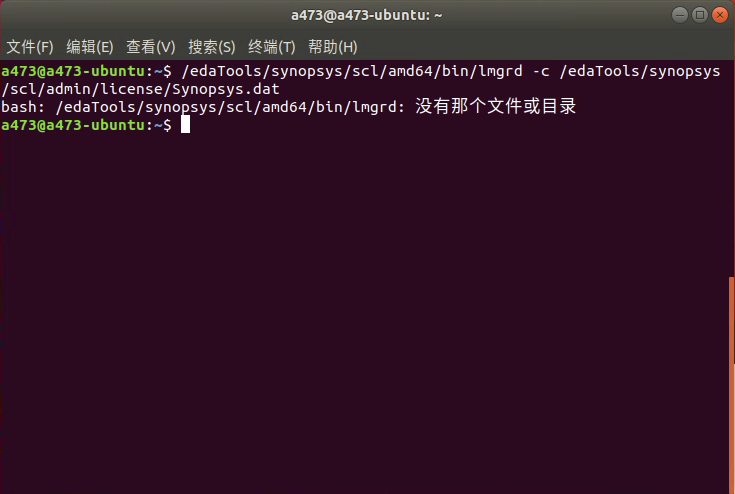

    此时显示no such file and directory: 在这里插入图片描述

    这是因为缺少依赖包,先在Softwore & Updates软件中切换软件源为国内源,不然非常慢。安装lsb-core:

    sudo apt-get install lsb-core

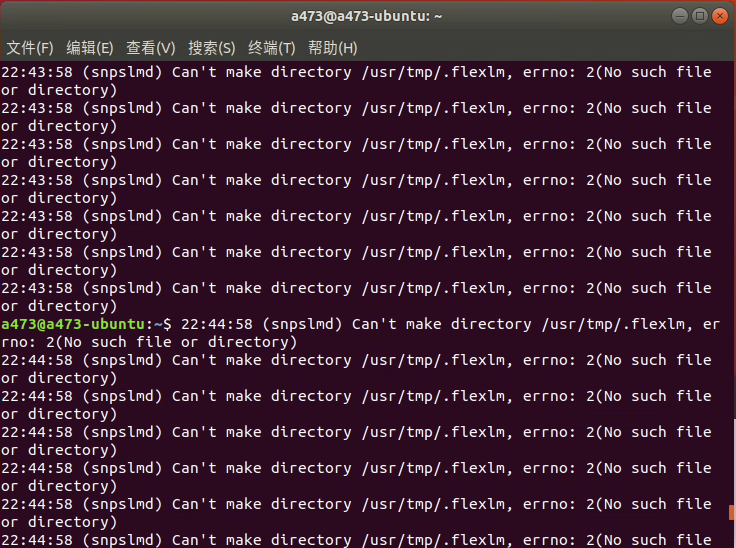

    再次执行lmgrd命令, 出错: (snpslmd) Can't make directory /usr/tmp/.flexlm, errno: 2(No such file or directory) 在这里插入图片描述

    没这个路径,我们自己新建一个,记得改权限,不然一会又说禁止访问了:

    sudo mkdir /usr/tmp/
    sudo chmod 777 /usr/tmp/


    再次尝试执行lmgrd命令,报错: (lmgrd) Failed to open the TCP port number in the license. 这是因为刚才执行第一次的时候占用端口了,所以它打开TCP端口出错了,所以我们要关闭这个进程:

    netstat -ap | grep 27000
    # kill -9 XXX(使用27000端口的进程ID)

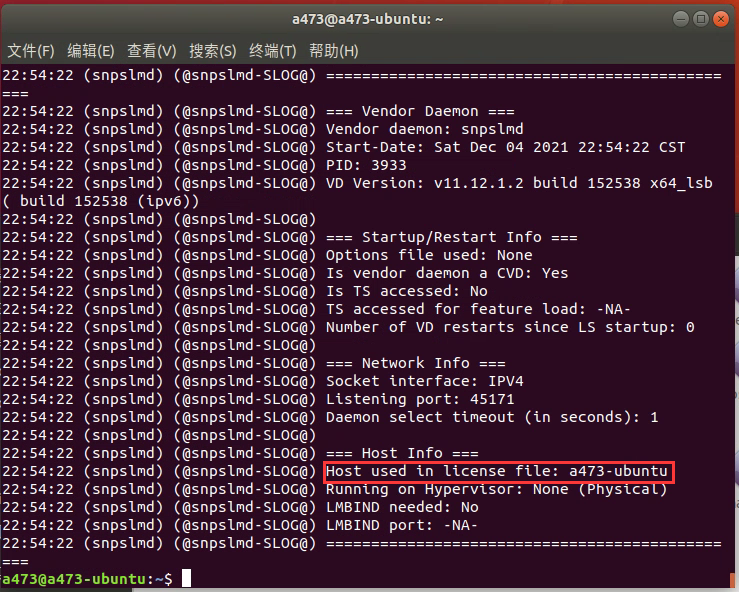

    直到没有进程占用了,再次尝试执行lmgrd命令,成功:

    /edaTools/synopsys/scl/amd64/bin/lmgrd -c /edaTools/synopsys/scl/admin/license/Synopsys.dat


    在这里插入图片描述

    打开verdi测试一下是否破解成功:

    /edaTools/synopsys/verdi/bin/verdi


    欸。报错::

    /edaTools/synopsys/verdi/platform/LINUXAMD64/bin/Novas: error while loading shared libraries: libjpeg.so.62: cannot open shared object file: No such file or directory

    又是没文件,没有库文件,那就安装libjpeg62-dev,Development files for the IJG JPEG library (version 6.2): 这个网站有介绍,安装一下:

    sudo apt-get install libjpeg62-dev


    再次运行Verdi,还会报一个错: /edaTools/synopsys/verdi/platform/LINUXAMD64/bin/Novas: error while loading shared libraries: libpng12.so.0: cannot open shared object file: No such file or directory

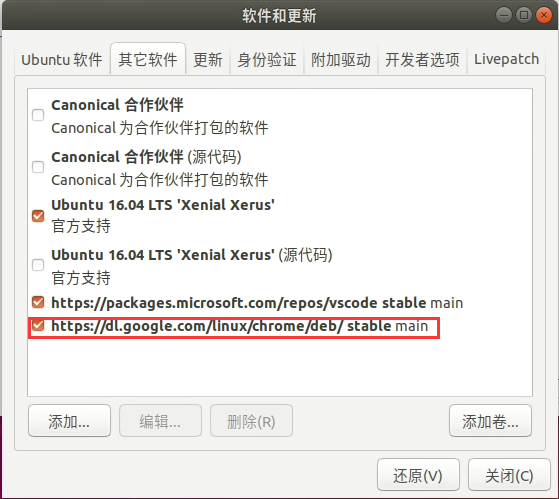

    我装,我装还不行嘛,ubuntu14开始不支持libpng12,所以需要自己下载安装: 增加软件源,双击/etc/apt/source.list,打开软件和更新界面: 在其他软件加上源ppa:linuxuprising/libpng12(这种源随时保不齐失效,没用就要找其他的) 如果失效了可以在https://ppa.launchpad.net/linuxuprising/libpng12/ubuntu/pool/main/libp/libpng/下载安装。 在这里插入图片描述

    安装libpng12:

    sudo apt update
    sudo apt install libpng12-0

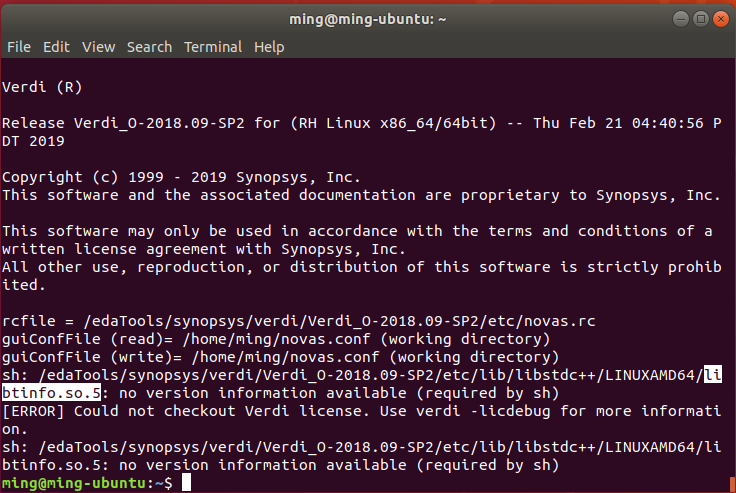

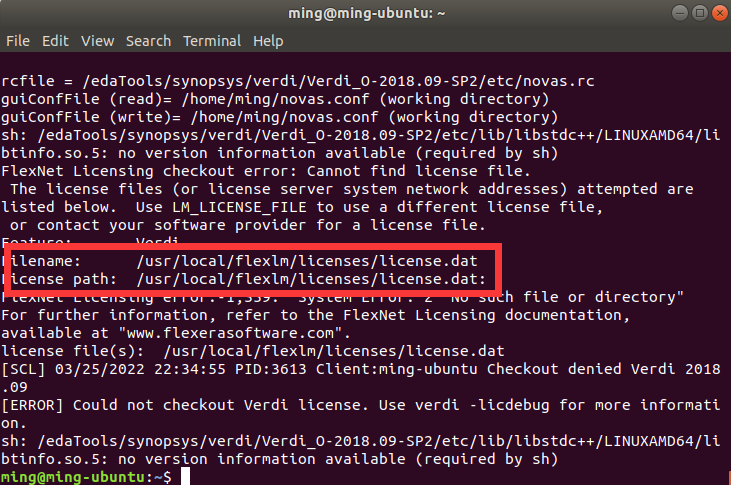

    以下是虚拟机遇到的问题,实体主机没遇到: 在这里插入图片描述

    运行[verdi路径]/verdi -licdebug 在这里插入图片描述

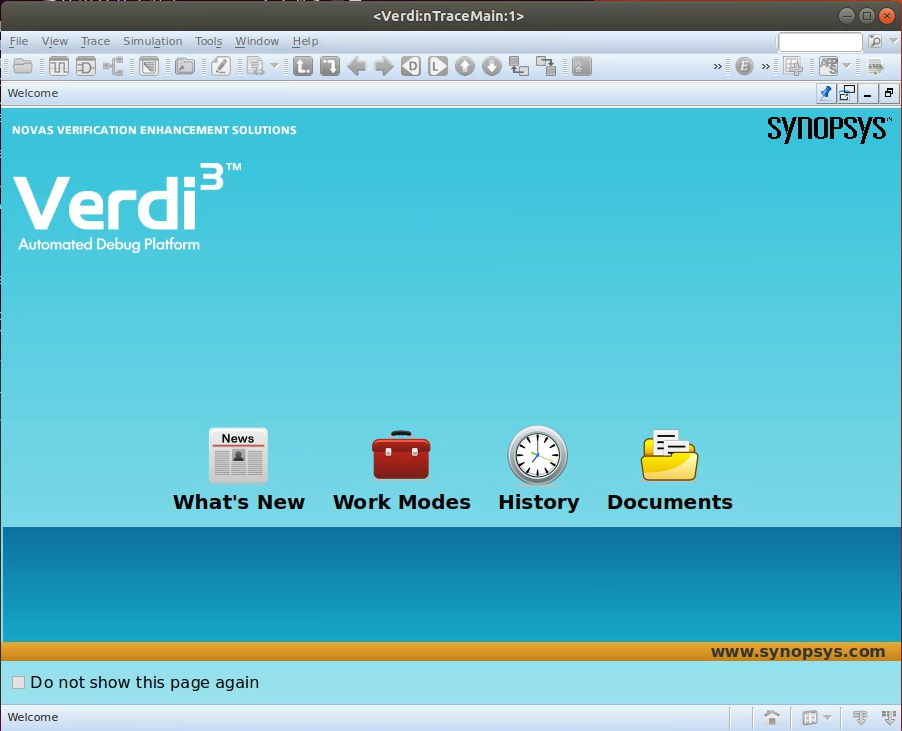

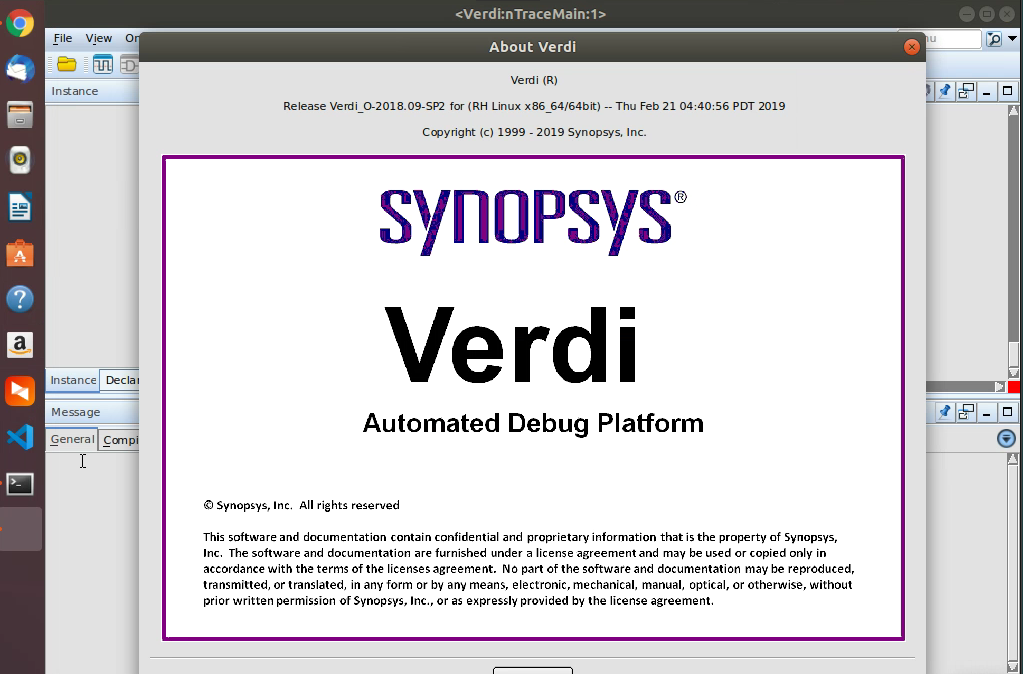

    可见,licence的路径并不正确。 不过先执行后面的配置运行环境之后就好了。猜测是LM_LICENSE_FILE环境变量的问题。 再次执行verdi。成功:

    /edaTools/synopsys/verdi/bin/verdi


    在这里插入图片描述

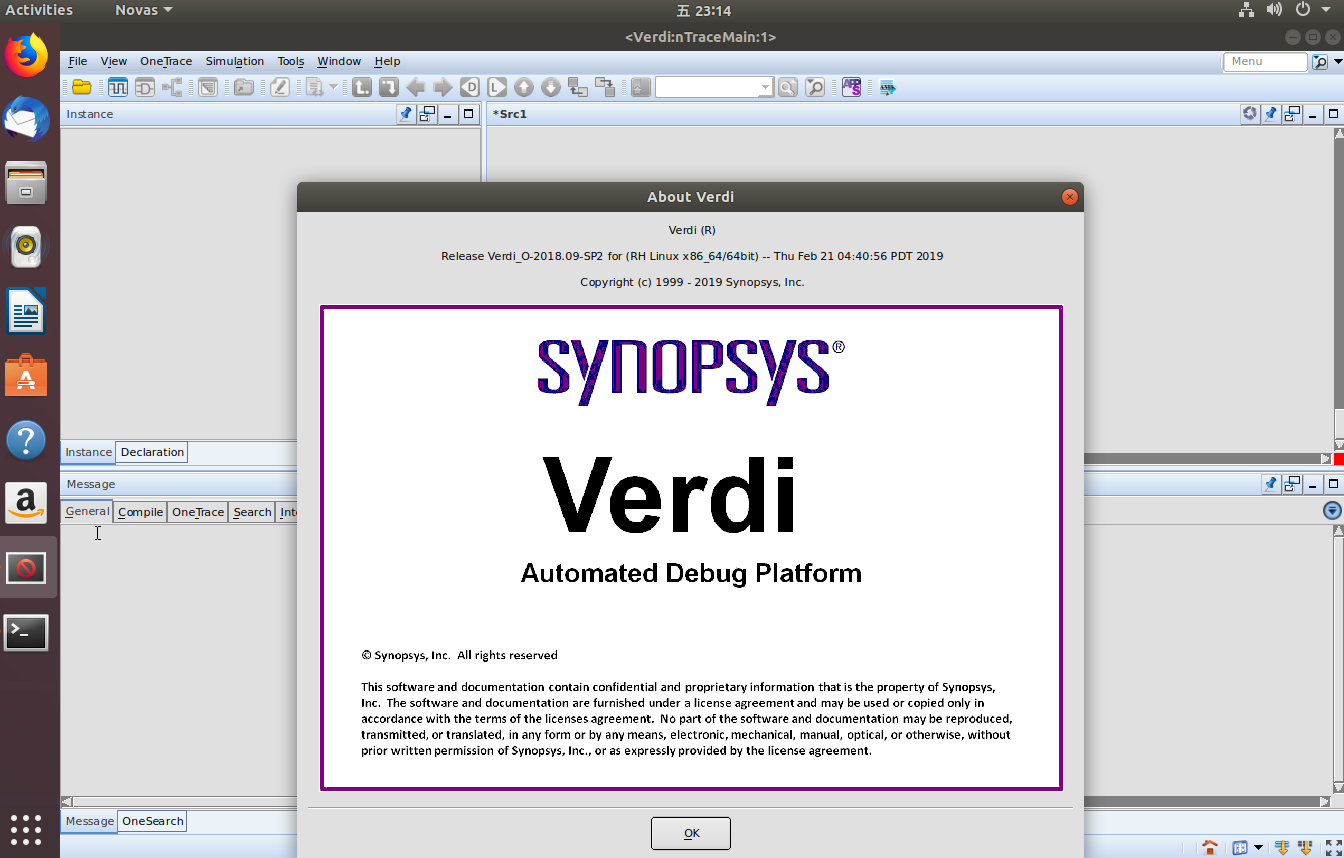

    2018: 在这里插入图片描述

4 配置运行环境

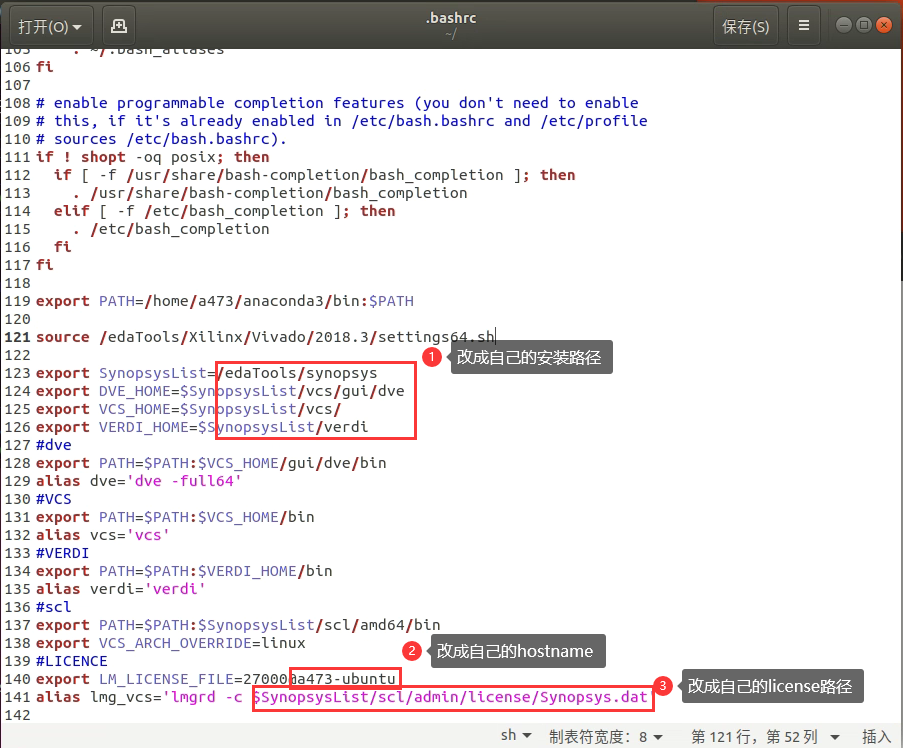

用绝对路径启动太不方便,加一下环境变量: 打开~/.bashrc(如果看不见,按ctrl+h显示隐藏文件), 然后加入一些路径变量以及命令重命名: 在这里插入图片描述

2016版本:

export SynopsysList=/edaTools/synopsys
export DVE_HOME=$SynopsysList/vcs/gui/dve
export VCS_HOME=$SynopsysList/vcs/
export VERDI_HOME=$SynopsysList/verdi
#dve
export PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve='dve -full64'
#VCS
export PATH=$PATH:$VCS_HOME/bin
alias vcs='vcs'
#VERDI
export PATH=$PATH:$VERDI_HOME/bin
alias verdi='verdi'
#scl
export PATH=$PATH:$SynopsysList/scl/amd64/bin
export VCS_ARCH_OVERRIDE=linux
#LICENCE
export LM_LICENSE_FILE=27000@a473-ubuntu
alias lmg_vcs='lmgrd -c $SynopsysList/scl/admin/license/Synopsys.dat'

2018版本:

export SynopsysList=/edaTools/synopsys
export DVE_HOME=$SynopsysList/vcs/O-2018.09-SP2/gui/dve/
export VCS_HOME=$SynopsysList/vcs/O-2018.09-SP2/
export VERDI_HOME=$SynopsysList/verdi/Verdi_O-2018.09-SP2/
#dve
export PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve='dve -full64'
#VCS
export PATH=$PATH:$VCS_HOME/bin
alias vcs='vcs'
#VERDI
export PATH=$PATH:$VERDI_HOME/bin
alias verdi='verdi'
#scl
export PATH=$PATH:$SynopsysList/scl/2018.06/linux64/bin/
export VCS_ARCH_OVERRIDE=linux
#LICENCE
export LM_LICENSE_FILE=27000@ming-ubuntu
alias lmg_vcs='lmgrd -c $SynopsysList/scl/2018.06/admin/license/Synopsys.dat'

下次电脑启动之后,执行lmg_vcs, 就可以直接用verdi命令以及其他工具了。

5 测试 5.1 hello_world

拷贝一份[vcs安装路径]/doc/examples/uvm/simple路径下的hello_world工程。 切换到工程路径,执行make命令:

make

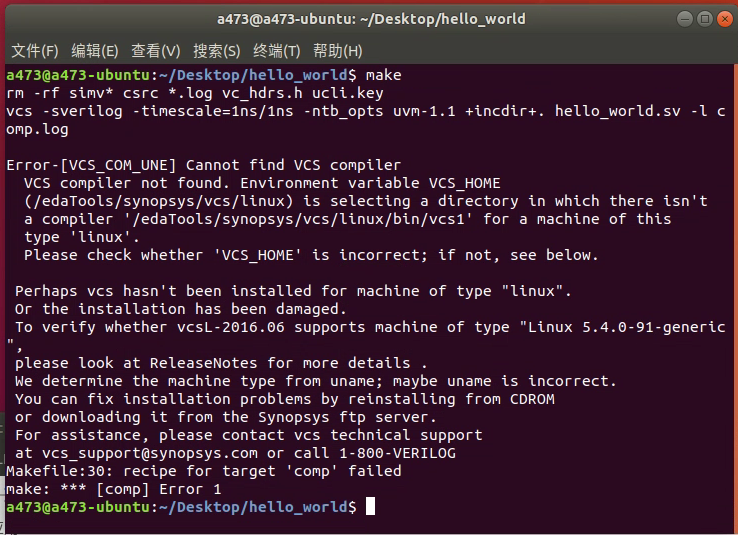

报错: 在这里插入图片描述

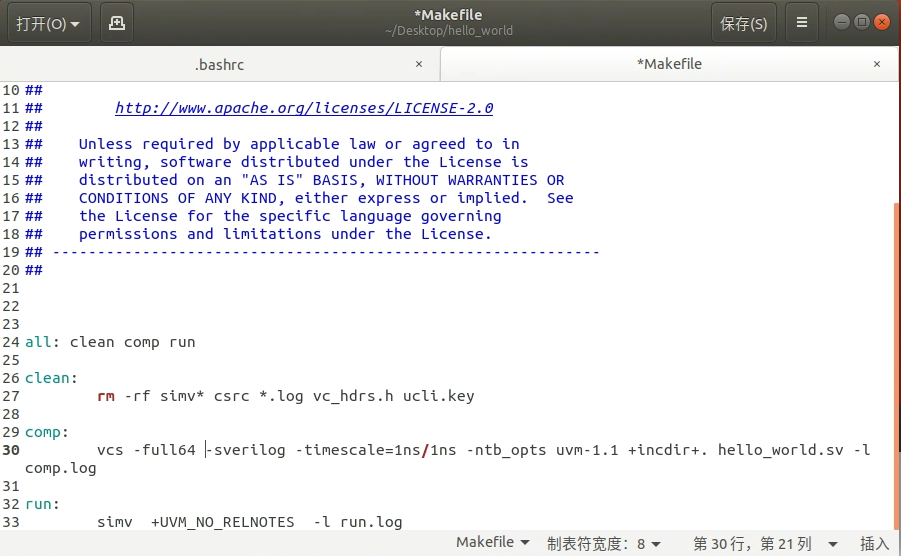

可以看到路径中的linux,我们实际是linux64才有这些文件,64位系统的问题,工程路径下的mkefile加上-full64 在这里插入图片描述

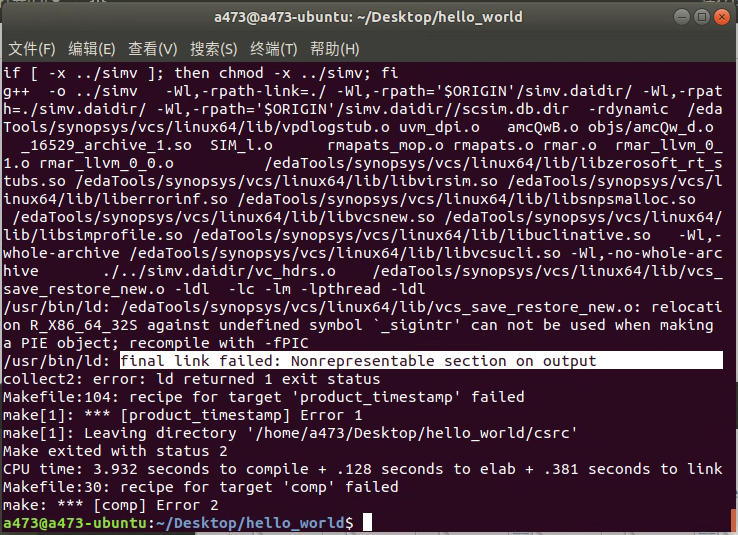

再次make, 报错 在这里插入图片描述

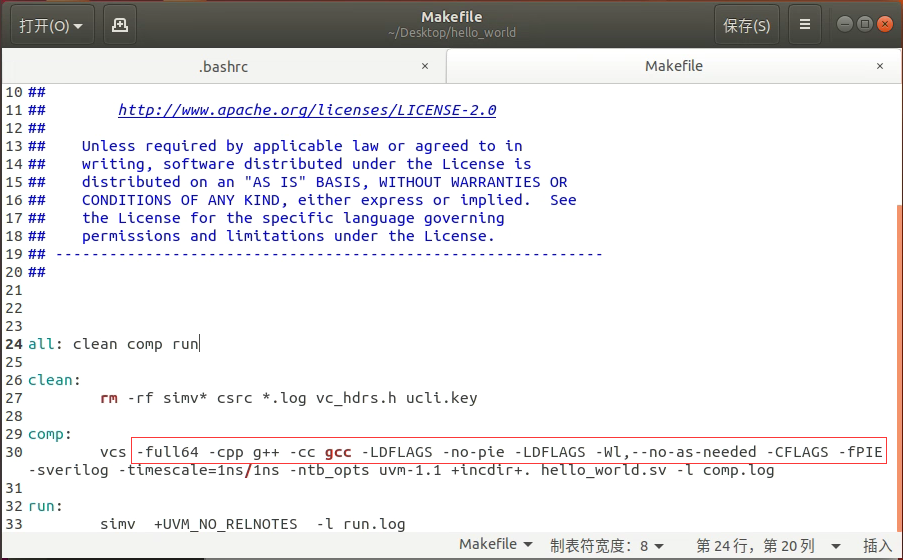

这篇博客给出了解决方案: vcs命令加上选项: -full64 -cpp g++ -cc gcc -LDFLAGS -no-pie -LDFLAGS -Wl,--no-as-needed -CFLAGS -fPIE 在这里插入图片描述

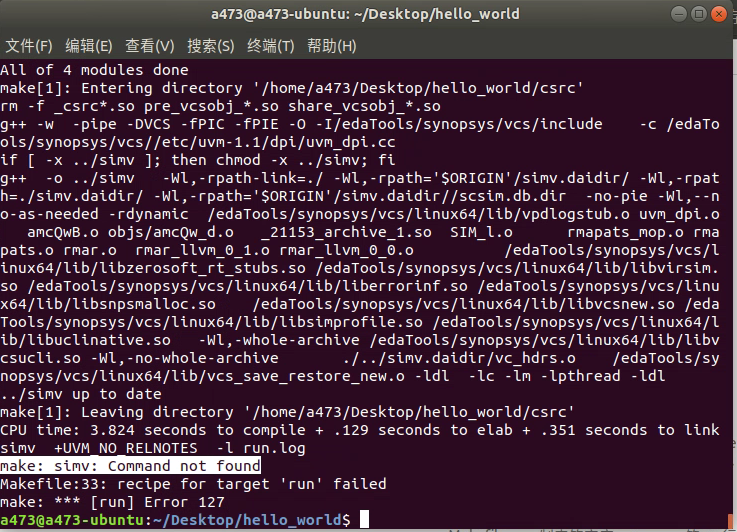

再次make, 报错 make: simv: Command not found 在这里插入图片描述

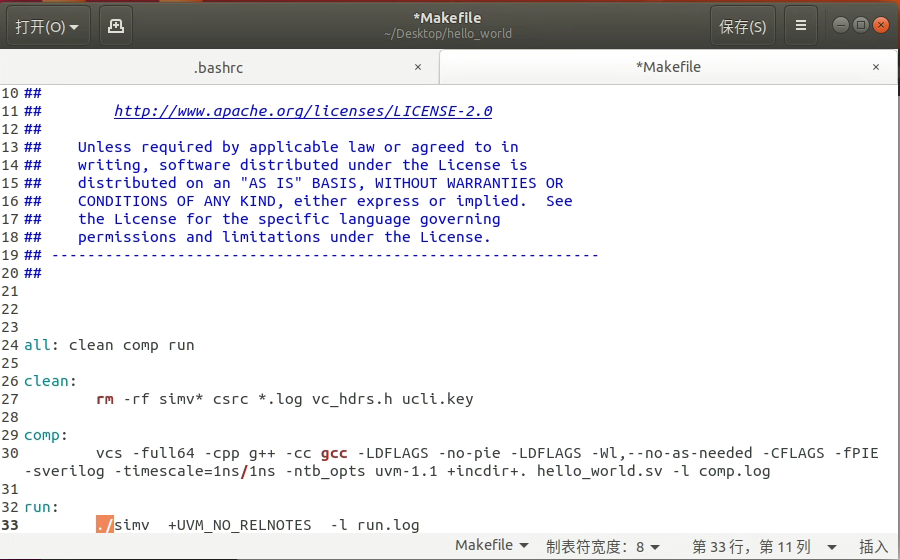

原因:simv是hello_world下的文件,由于没有设置环境变量,不能直接使用simv命令。makefile中改为相对路径: 在这里插入图片描述

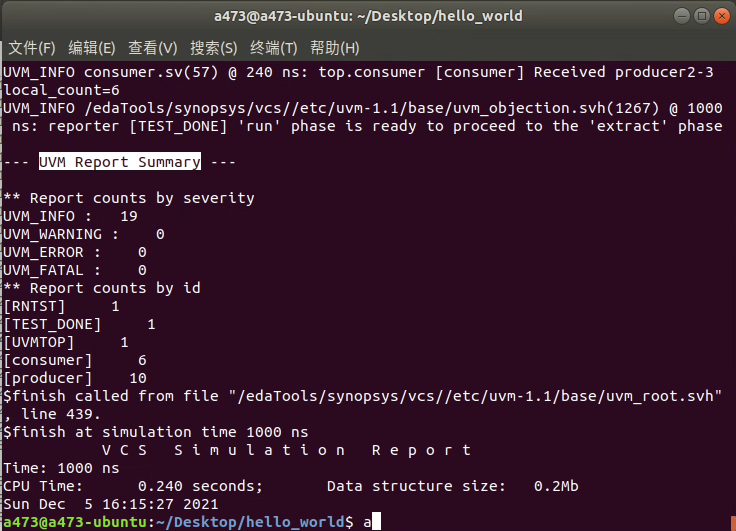

再次make, 成功 在这里插入图片描述

5.2 自己的工程测试

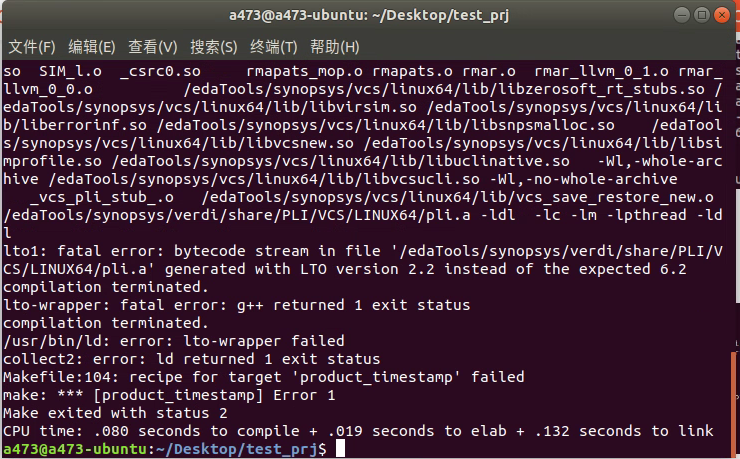

有了hello_world的经验,就可以试着自己新建一个工程进行测试。 运行 报错 在这里插入图片描述

试了很多方法,最后只能试试改变gcc版本为6.2。但是编译gcc6.2一直出问题。

只能换版本了。 我换成了2018.09版,这时只要按相同的方式安装软件就好了,环境都是好的。 在这里插入图片描述
