Modelsim搭建只有driver的UVM验证平台

记录一下《UVM实战（卷I）》学习笔记。

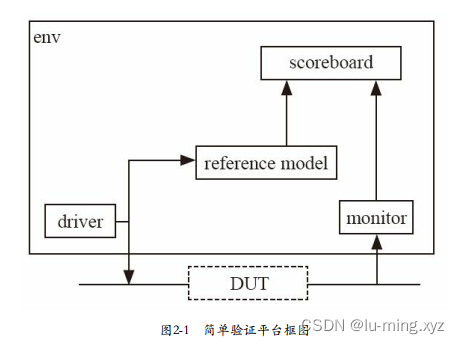

1 验证平台的组成 1.1 简单验证平台

• driver：模拟DUT的真实使用情况，给DUT施加各种激励，包括正常异常激励，不同模式激励。
• scoreboard：也被称为 checker 。根据DUT的输出判断DUT行为是否与预期符合。
• monitor：收集DUT的输出并将它们传递给scoreboard。
• reference model：给出预期的结果。

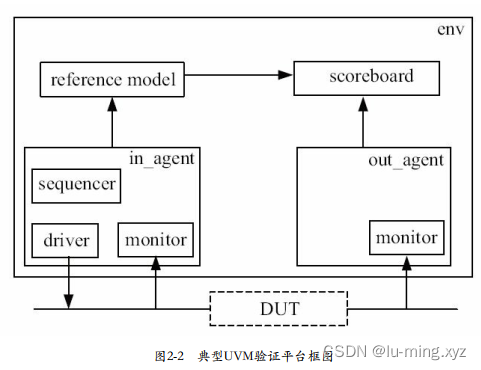

1.2 典型UVM验证平台

引入 agent 和 sequence 概念。

2 按照书本例程使用 Modelsim 搭建仿真环境 2.1 最简单的验证平台

参考文章：UVM学习-仿真环境的搭建 在上述参考文章的基础上，我们自己要去学习具体的原理，首先要了解Modelsim仿真流程及相关命令。

首先按照课本编写好相关代码： 待测设计DUT：这里按照个人代码风格抄了一遍。

//file name: dut.v
module dut(
    input               I_sys_clk,
    input               I_reset_n,
    input       [7:0]   I_rxd    ,
    input               I_rx_dv  ,
    output reg  [7:0]   O_txd    ,
    output reg          O_tx_en
);

always @(posedge I_sys_clk or negedge I_reset_n)
begin
    if(~I_reset_n)
    begin
        O_txd
