**FPGA偶数分频器的设计详解（特别适合小白）**

FPGA偶数分频器的设计详解（特别适合小白） 首先，我们了解一下什么是周期，以我的女朋友——右手为例，我的右手握住一根长条形的物体，在竖直方向做上下运动，完成一次上下运动的时间叫做一个周期，如下图：请自行补脑，提前备好营养快线和湿巾纸。。。不好意思我跑题了 周期的倒数叫做频率，那么，频率怎么理解呢？ 还是以我的女朋友为例，她完成一次上下运动的时间越短，频率也就越快，说得通俗一点就是：频率就是手速，手速越快=频率越快=秒啥啥啥的。

再回到主题，硬件上，有个东西专门用来产生固定的频率，叫做晶振，比如，FPGA的外接晶振是50M时钟，也就是说，板子上电后，这个晶振就会持续的给FPGA提供一个50M的时钟频率，怎么理解呢？

就好比，电路板是人体，FPGA是大脑，他有感觉，晶振是右手 板子上电后，右手就给身体的某个部位做上下运动，手速有多快呢？50MHz，什么概念呢？1秒钟做50000000次，1秒钟做五千万次，你说你的大脑，也就是FPGA，能不爽吗？

现在，我觉得身体吃不消了，感觉身体被掏空，50MHz的手速太快，我受不了，我想让右手把手速放慢1倍，也就是2分频

2分频的意思是：原来我撸2次的时间，现在只撸1次

以此类推，8分频的意思是：原来我撸8次的时间，现在只撸1次

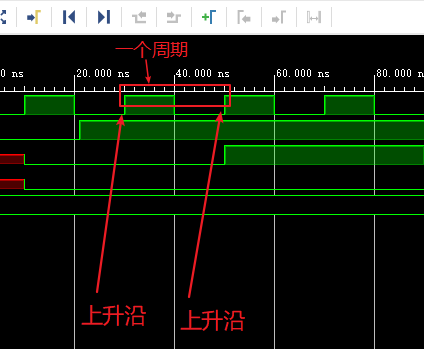

好，原理搞清楚了，再来看看时钟波形是啥样？ 两个上升沿之间的波形也就是一个周期，

现在，我们来设计一个4分频的分频电路，参考时钟50MHz，

很显然，对于4分频而言，我需要一个计数器，对50M时钟的每个上升沿进行计数，当计数到4时，50M时钟已经走完了4个周期，而此时，我的目标4分频时钟刚好走完一个周期，

对于10分频而言，我需要一个计数器，对50M时钟的每个上升沿进行计数，当计数到10时，50M时钟已经走完了10个周期，而此时，我的目标10分频时钟刚好走完一个周期，

看verilog代码：

module DVI(
	input clk,
	input rst,
	output wire DVI_4,
	output wire DVI_10
);

reg [2:0] r_dvi4;	//4分频时钟计数器
reg [3:0] r_dvi10;	//10分频时钟计数器

reg dvi4;
reg dvi10;

assign DVI_4=dvi4;
assign DVI_10=dvi10;

///
//4分频时钟产生模块
always @(posedge clk) begin
	if(!rst) begin
		r_dvi4
