前言：SDI视频编解码目前有两种方案，一是使用专用编解码芯片，比如典型的接收器GS2971，发送器GS2972，优点是简单，比如GS2971直接将SDI解码为并行的YCRCB，缺点是成本较高，可以百度一下GS2971的价格；另一种方案是使用FPGA实现编解码，利用FPGA的GTP/GTX资源实现解串，优点是合理利用了FPGA资源，GTP/GTX资源不用白不用，缺点是操作难度大一些，对FPGA水平要求较高。
开发板：Kintex7板子； 开发环境：vivado2019.1； 输入：sdi摄像头； 输出：hdmi；
2、总体方案
SDI摄像头输入视频为1080P@30Hz，经过Gv8601a单端转差分后进入FPGA的GTX，GTX负责解串，将原始SDI视频解为20位的并行数据，再送入Xilinx的SDI IP核进行解码，解出行场和控制信号以及像素数据，此时的数据是YCrCb格式，还需要转为RGB格式，然后用FDMA架构进行三帧缓存输出，FDMA三帧架构是一种经典的图像缓存架构，不懂的可以看我前面关于FDMA图像缓存的文章。

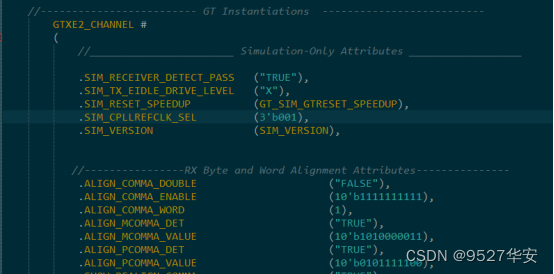

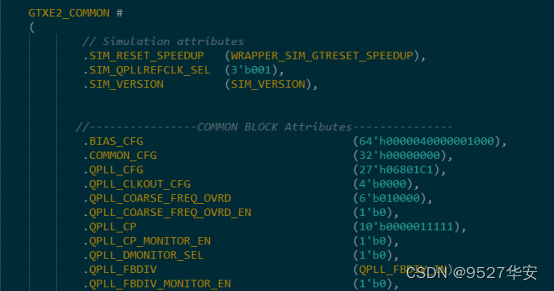

3、GTX的使用我用的开发板是K7，所以使用GTX，不用调用IP，直接使用GTX的源语，我们知道，一个GTX的 Quad由四个GTXE2_CHANNEL源语和一个GTXE2_COMMON源语组成，所以在调用GTX时可直接使用源语，如下：

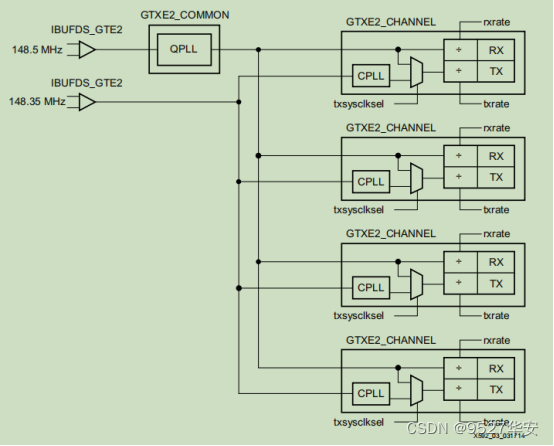

根据Xilinx的参考设计文档，解码SDI时，GTX需要两个差分时钟，148.5M和148.35M，如下：
其他的建议参考我的代码，这里写不完；

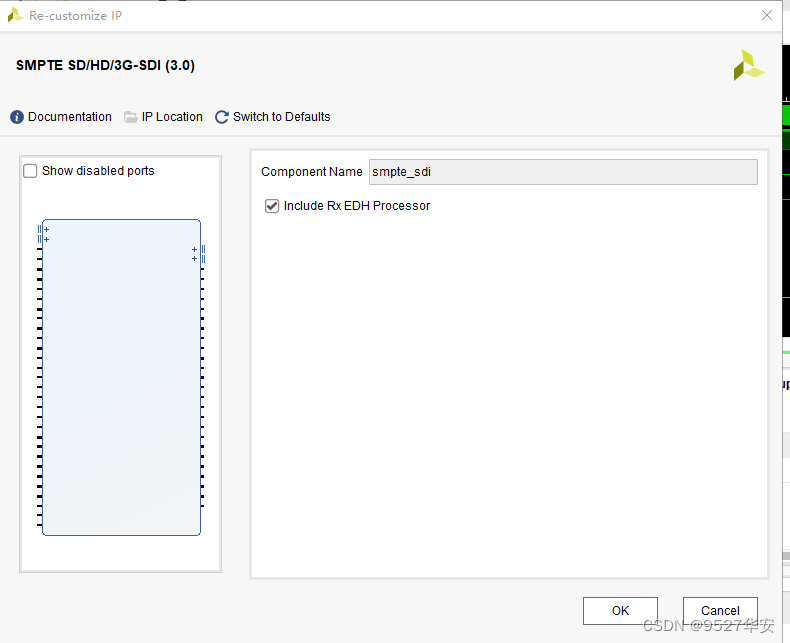

直接调用Xilinx的官方IP，如下图：
SDI IP解码出SDI的控制信号和视频信号，然后根据这些信号还原出视频的vs、hs、de和ycrcb。 然后是ycrcb转rgb，很简单，这里不多阐述； 最后是送ddr三帧缓存，由于前面的文章讲了很多，这里也不再阐述；

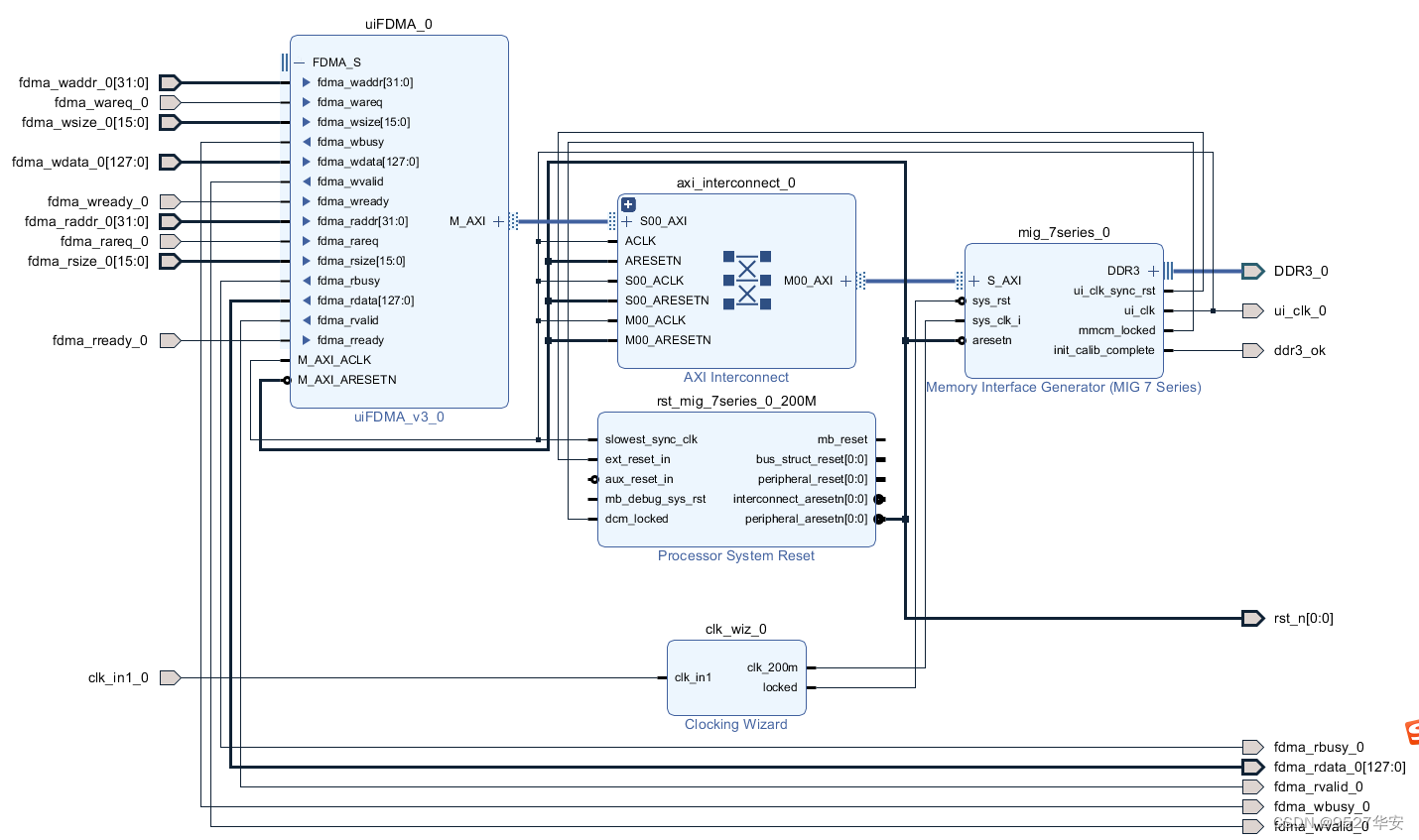

BD工程如下：主要是FDMA的三帧缓存，关于FDMA三帧缓存，请参考我之前写的文章点击查看：FDMA三帧缓存方案

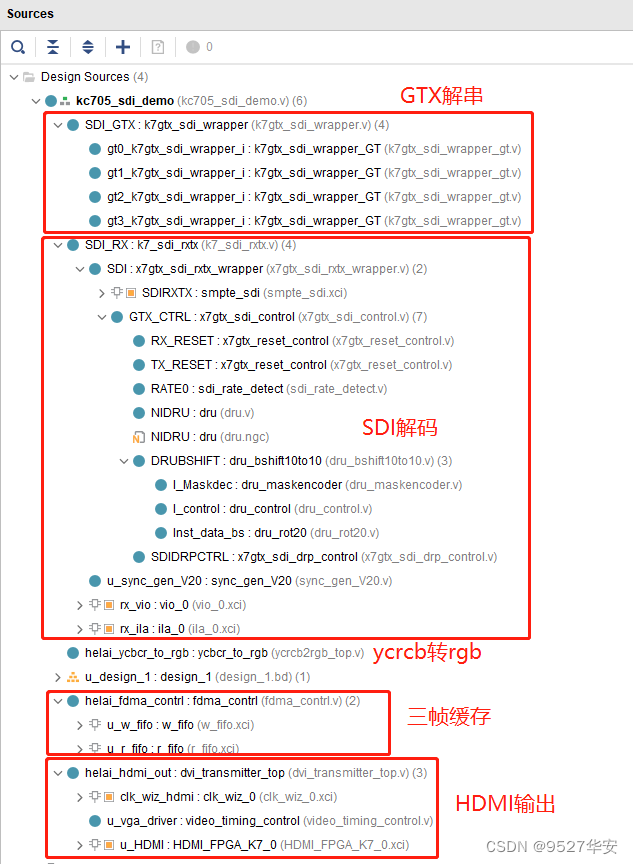

工程代码架构如下：

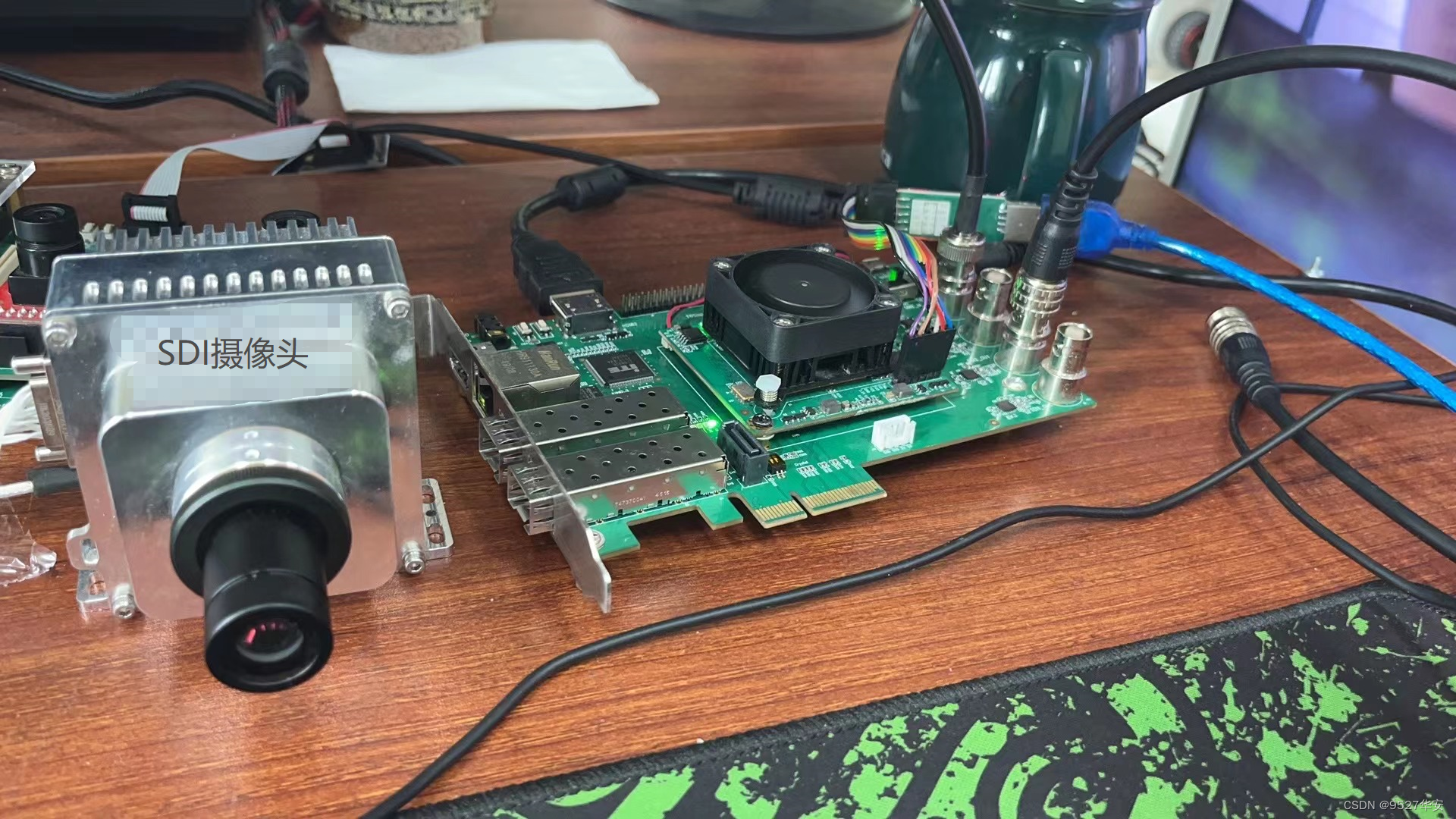

硬件连接如下：

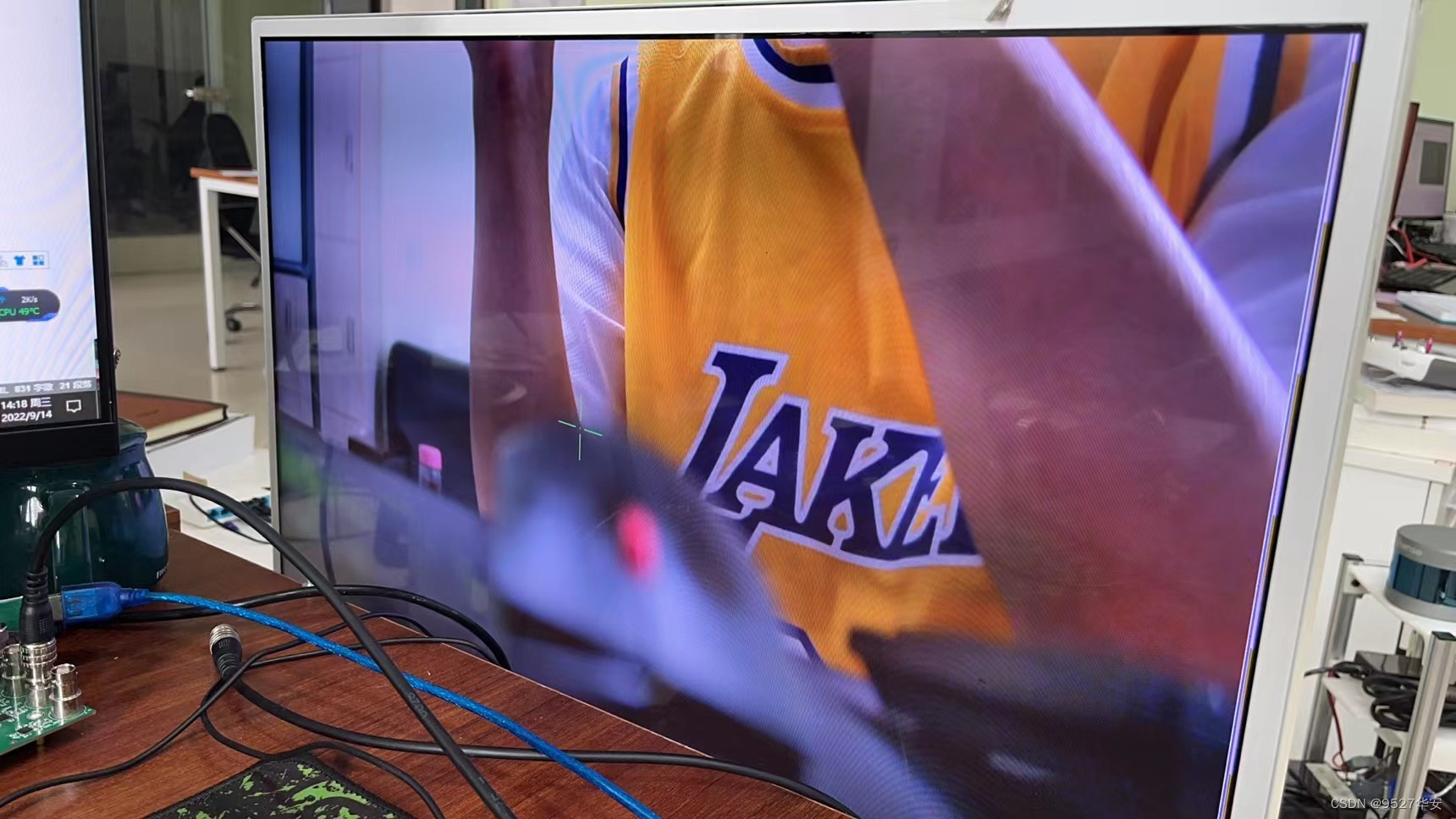

输出结果如下：

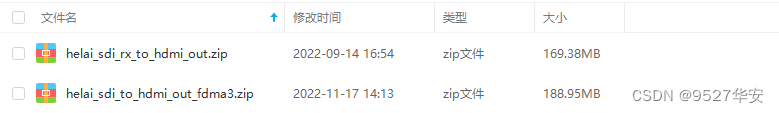

代码太大，无法邮箱发送，以某度网盘链接方式发送， 资料获取方式1：文章末尾的V名片。 资料获取方式2：文章末尾的XX号，回复 001000 网盘资料如下：
