开发板：Kintex7-410T开发板； 开发环境：vivado2019.1； 输入：WM8731转换的ad数据； 输出：WM8731转换的da数据； 实验概述： 手机播放音乐，通过3.5mm耳机线接入Kintex7开发板，WM8731将手机播放音乐转换为I2S协议的数字信号送入FPGA，FPGA做串并转换，处理为32bit并行数据，并将数据送入DDR3缓存，同时从DDR3读出音频数据做并串转换，再送回WM8731耳机输出，效果就是通过耳机实时听到存储的音频。 工程代码架构如下：
工程BD部分如下：

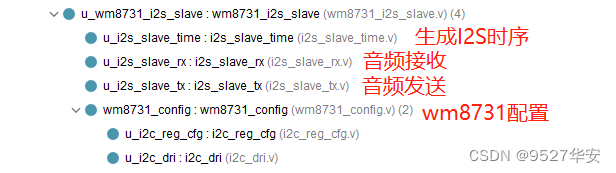

1 音频采集和输出部分 音频phy芯片选择WM8731，通过iic总线配置为从机模式，之所以配置为从机模式是为了数据同步，WM8731配置为从机模式、I2S、32位、48K采样率，具体看代码，此部分代码结构如下：

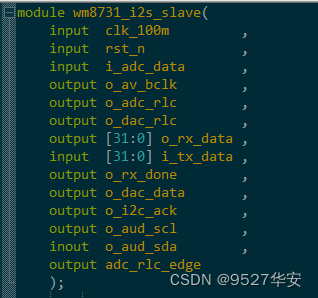

该部分顶层如下：

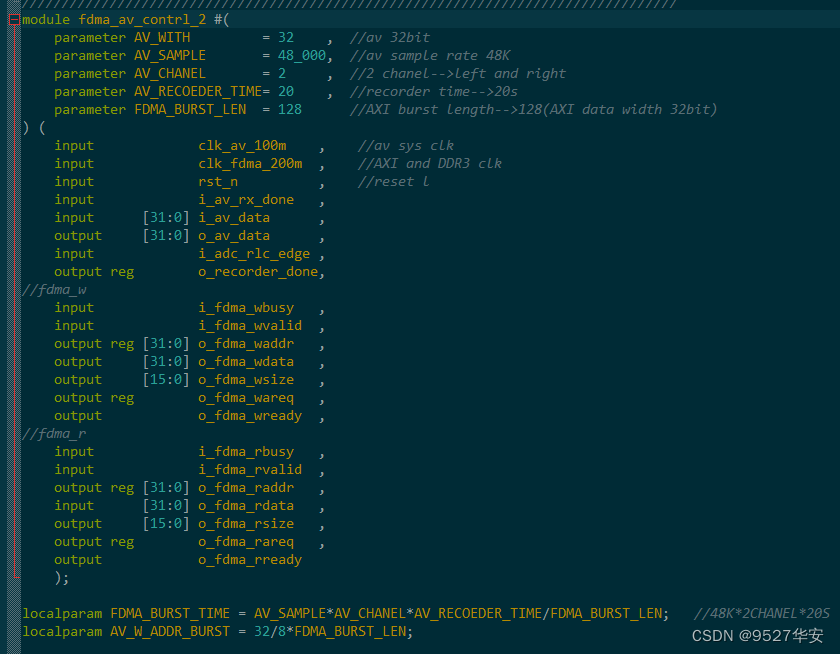

音频采集、发送、wm8731配置均在100M时钟同步下完成，解决了数据跨时钟域问题； 2 音频缓存 这部分是核心，利用米联客的FDMA实现，这里重点介绍FDMA控制器部分的设计思路， 首先顶层参数如下：
音频数据操作时钟100M； DDR3读写时钟200M；

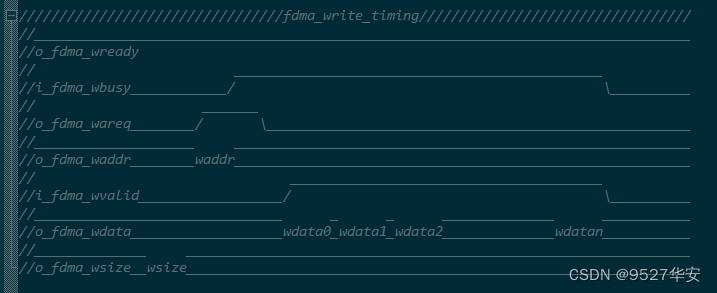

FDMA突发长度设置为128，可修改； FDMA读写数据位宽都设为32，与音频输出位宽一致； 音频采样率设置为48K，与wm8731设置的一致； 音频通道设为2，左右声道； 音频录音时长设为20，单位是秒，可修改； 那么，FDMA一次传输的总数据量=音频采样率X音频通道X音频录音时长； 所以，FDMA一次传输需要突发的次数=FDMA一次传输的总数据量÷FDMA突发长度； 同理，FDMA读写一次的地址增量(字节数)=32÷8XFDMA突发长度； 先来看看FDMA写时序，在代码中以注释形式给出，方便理解代码，如下：

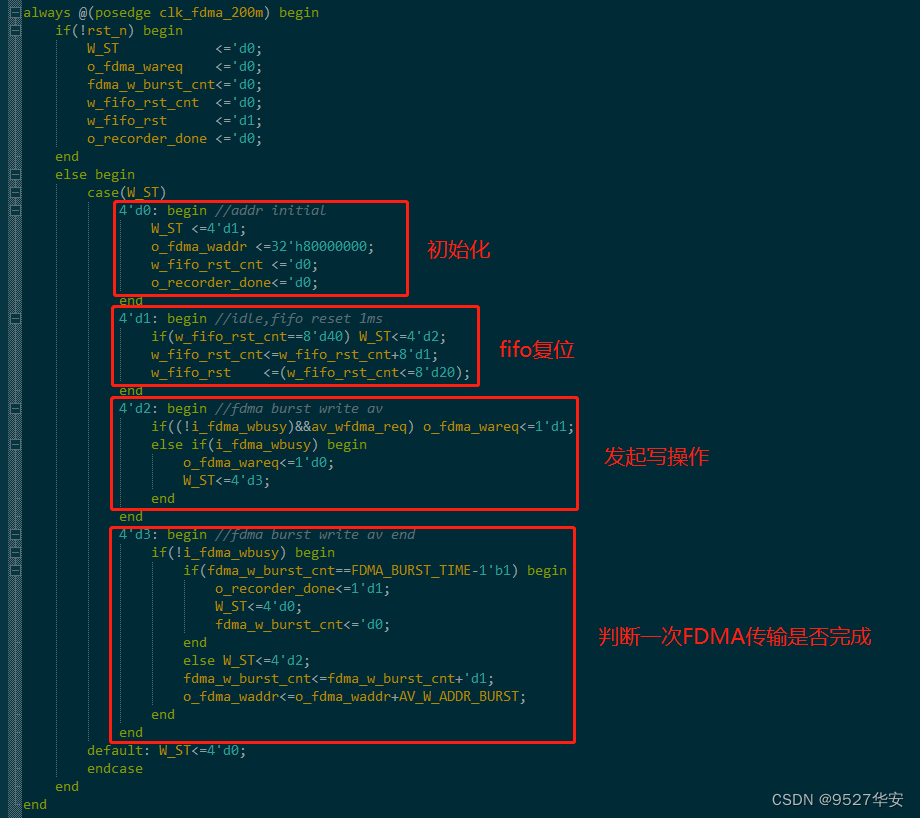

具体关于FDMA的介绍可以去米联客看，也可以私信联系我； 写操作逻辑十分简单，如下：

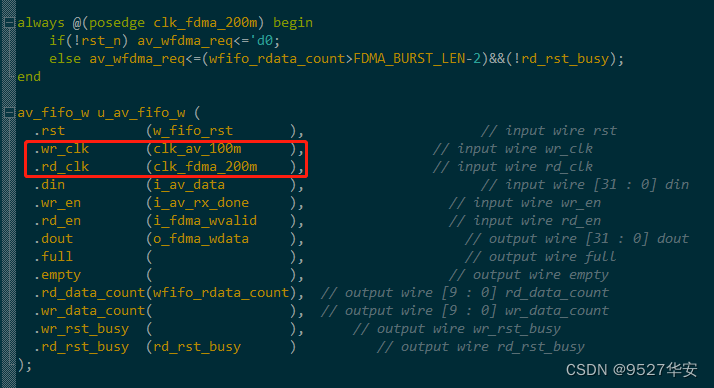

写操作部分的fifo操作如下：
如果你不知道FDMA操作时序，可能看不懂代码；
FDMA读时序如下：
读操作部分与写同理，不再粘贴代码；
