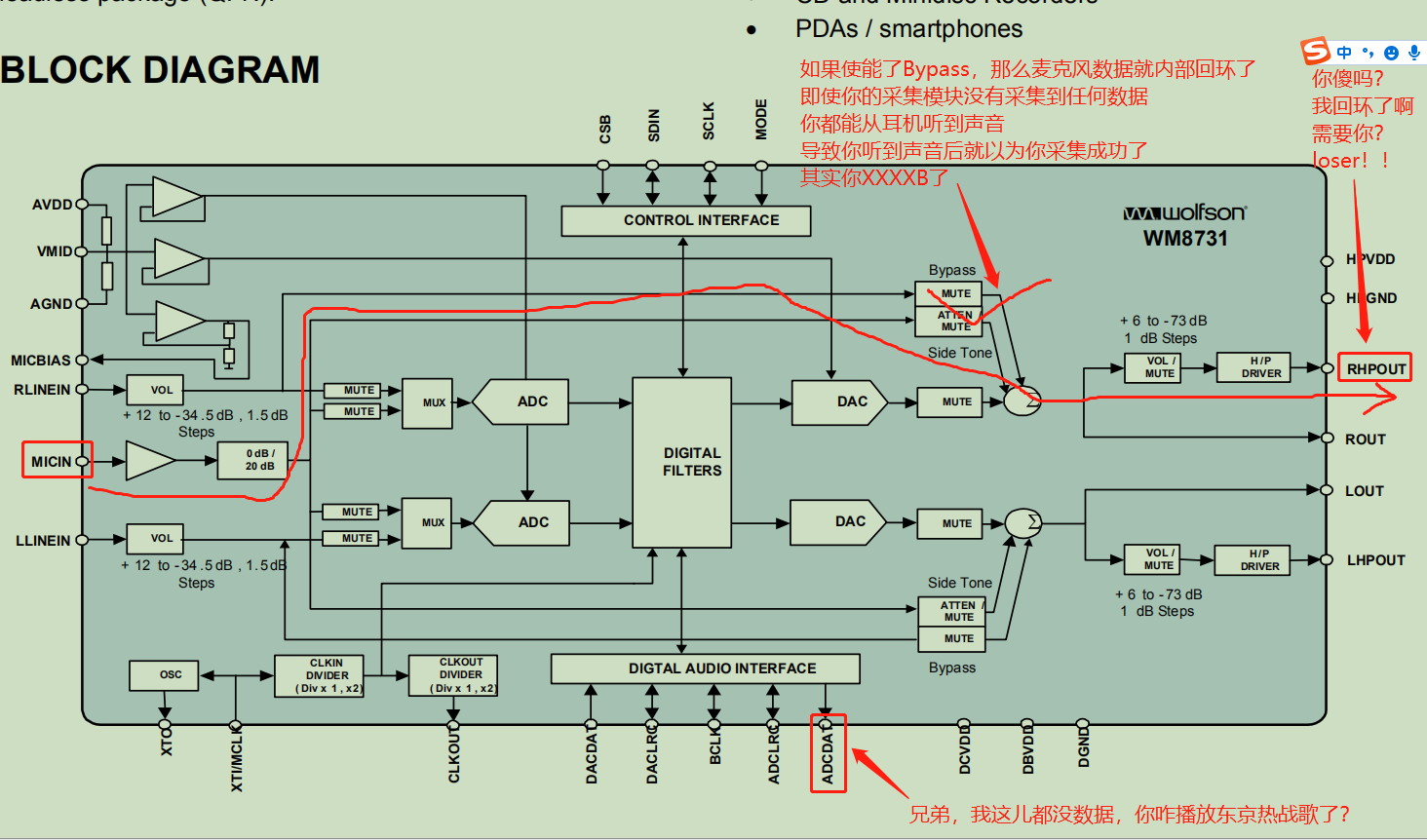

FPGA配置采集WM8731小白应用笔记 最近在调试一个项目，需要采集单路麦克风，板子主控为Kintex-7，音频芯片是WM8731，需求是接收串行的I2S协议的音频数据，做16位串并转换后输出，中间经历了一些坎坷，记录下来。 先来看看WM8731的数据手册，芯片狂徒如下：

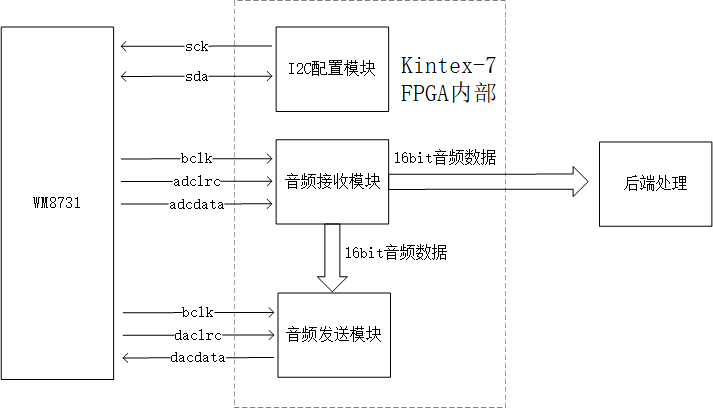

很明显，红线表示麦克风输入到WM8731，然后输出串行的ADC数据，这个数据可以给到FPGA做传兵转换，然后FPGA将串并转换后的数据再串化，直接给到绿框的DAC，然后经过WM8731输出到耳机播放，这样一来，我们的数据也采集到了，同时也将音频播放出来，进行验证，完美方案。 下面是设计框图：
I2C配置模块负责 配置WM8731，这个其实才是这个工程最重要的地方，要根据数据手册来配置； 音频接收模块做串并转换，生成的16bit音频数据一路给到音频发送模块，音频发送模块再做并串转换，输出给WM8731将采集到的音频播放出来，已验证采集的正确性和完整性，如果耳机里听到的音频很完美，那就表明采集成功了，另一路直接输出给后端。。。 问题的关键是I2C的配置，I2C配置的关键是对数据手册的理解：
这个芯片的I2C从机有点骚气，不走常规路，别人一般都是“7bit器件地址+8bit/16bit寄存器地址+8bit数据”，这兄弟却是：“7bit器件地址+7bit寄存器地址+9bit数据”.。。。

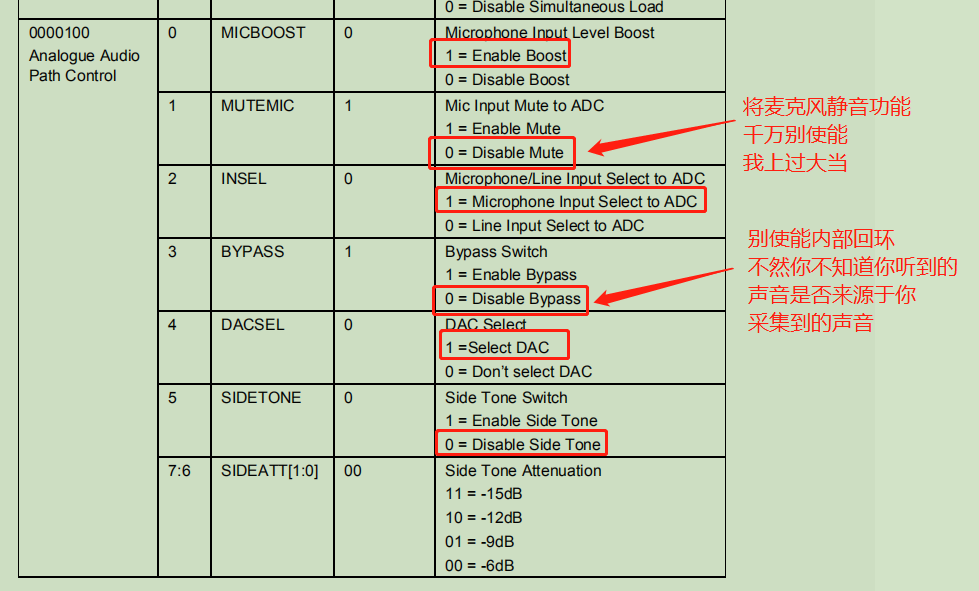

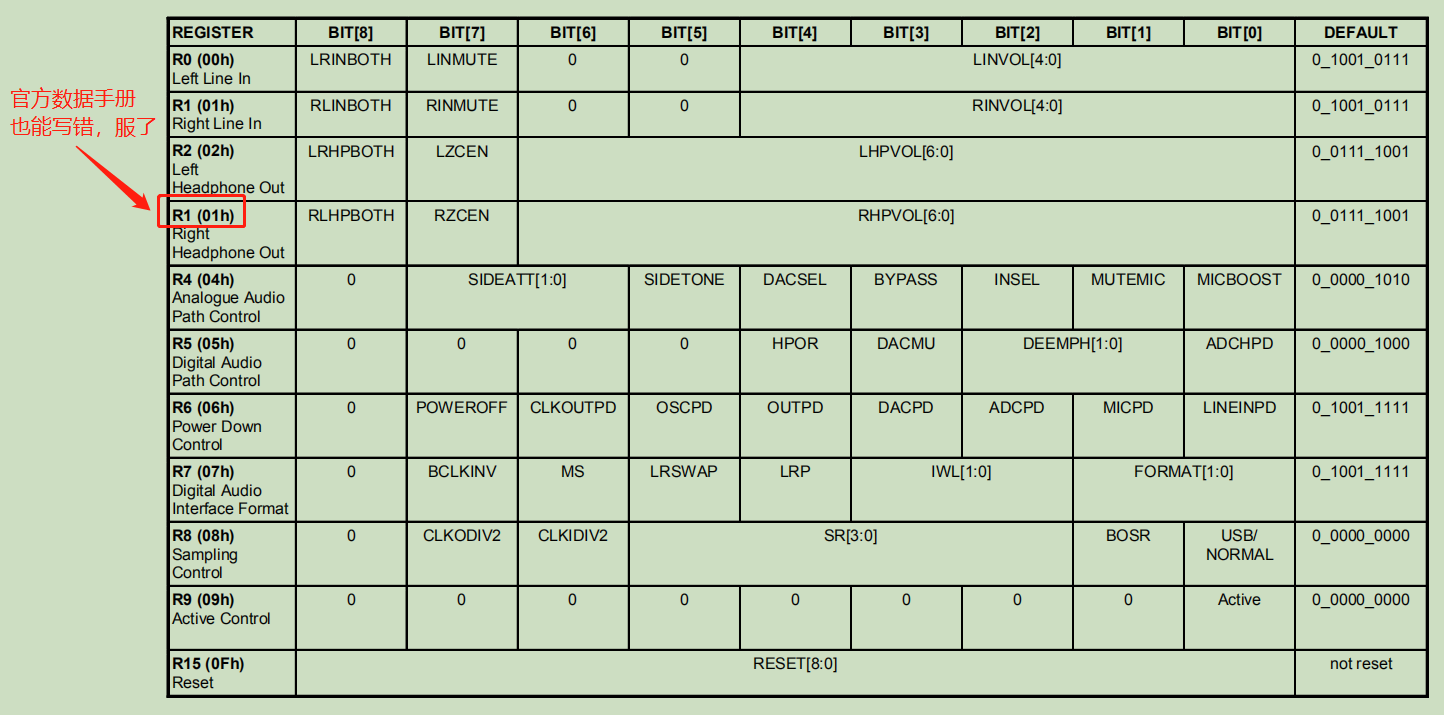

还好，寄存器不多，一共就11个。 其中几个很重要：
这里还要注意一下I2S协议的细节：
最后，经过摸爬滚打，采集成功了，整个工程我已经打包了，可以直接拿去用，改改引脚啥的就行了; FPGA驱动WM8731实现音频环回工程源码获取链接：https://download.csdn.net/download/qq_41667729/87781868
