二层交换机 路由器 单臂路由 VLAN 直连&静态路由的综合应用
本篇文章仅用单臂路由进行配置 且存在一个PCping不通的情况 新版使用链路聚合+单臂路由很好的解决了此问题 详见： HCIA/HCIP使用eNSP模拟大型组网配置综合实验 （链路聚合 单臂路由 二层交换机 三层路由器 VLAN OSPF 静态路由的综合应用）
拓扑预览

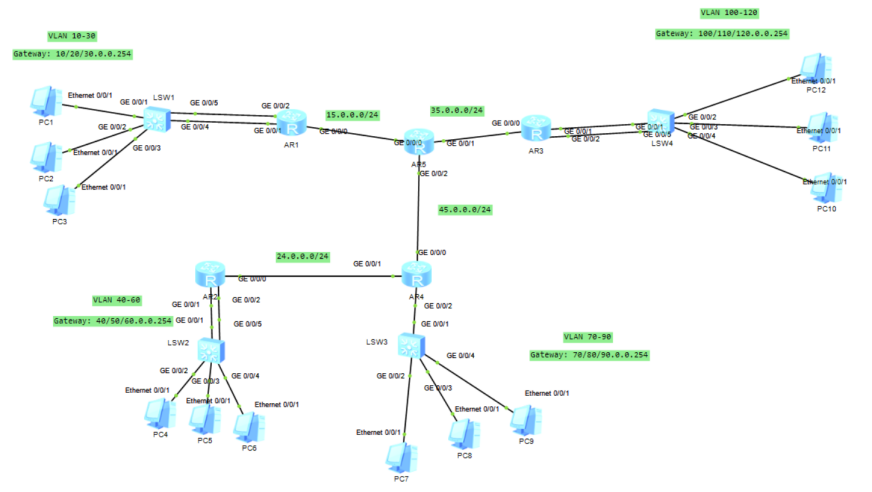

由于规模较为庞大 将此拓扑分为四个部分 Part 1:VLAN 10-30

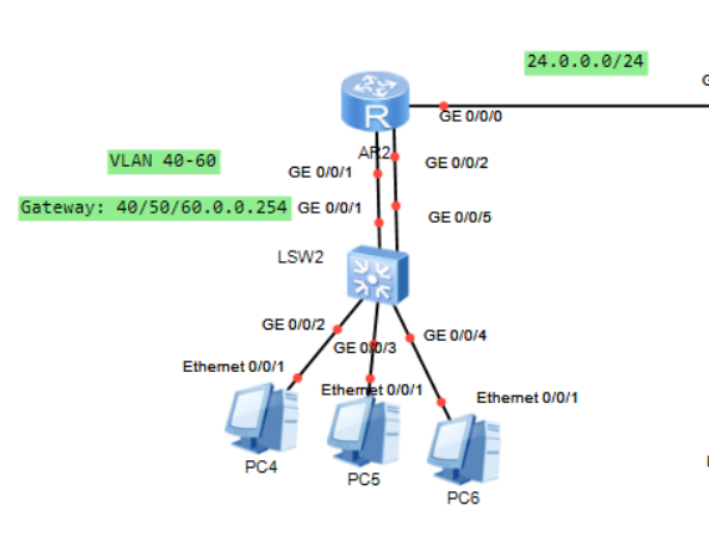

Part 2:VLAN 40-60

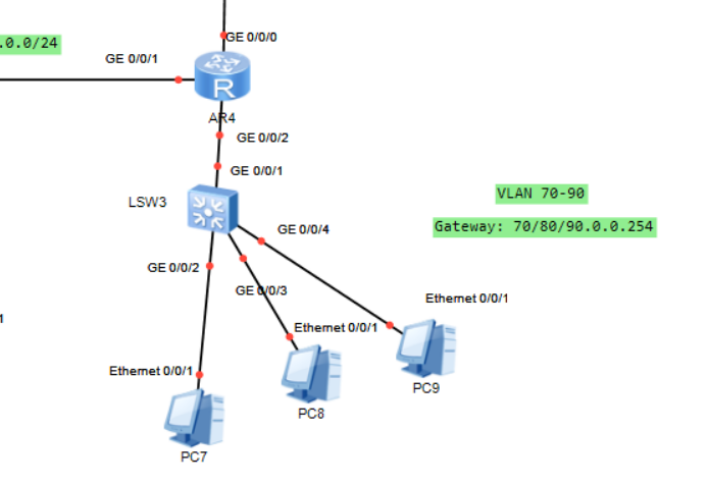

Part 3:VLAN 70-90

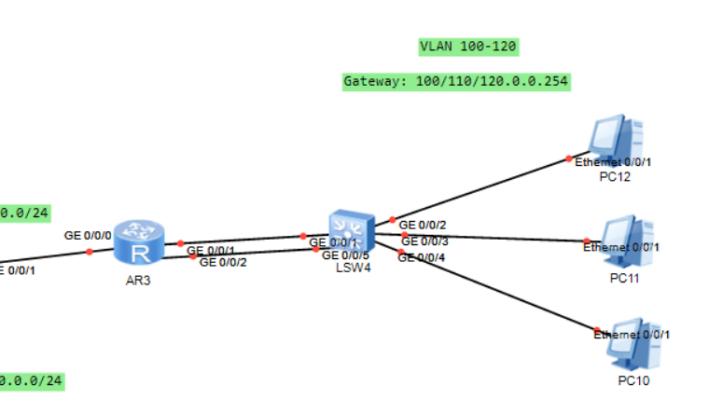

Part 4:VLAN 100-120
四个Part中间由R5作为中心路由相连
实验要求： 全网通
实验所用知识
VLAN有两种链路类型 分别为Access和Trunk
VLAN有三种端口类型 分别为Access Trunk Hybrid
实验常用命令 1 Access
port linke-type access
port default vlan 10
这里的VLAN只允许写一个
2 Trunk
port linke-type trunk
port trunk allow-pass vlan 10 20 30
这里的VLAN可以写多个
3 Hybrid
port hybrid tagged/untagged vlan 10
port hybrid pvid vlan 10
这里的VLAN只允许写一个 也就是一次只允许给一个VLAN加标签
4 单臂路由
interface GigabitEthernet 0/0/1.1
dot1q termination vid 1
ip address 192.168.2.254 24
arp broadcast enable
单臂路由在路由器上配置 在仅有一条链路的前提下 创建虚拟子接口实现VLAN的配置 dot1q 即 802.1Q IEEE 802.1q：又称dot1q（dot是点，意为点1q） 是VLAN的正式标准 对Ethernet帧格式进行修改 在源地址和类型字段中插入了4字节的802.1q Tag 每台支持802.1q协议的交换机发送的数据帧都会包含VLAN ID 以指明数据帧属于哪一个VLAN 以下为802.1Q的帧结构
即在标准以太网帧的Source Address和Type（源地址和类型）字段中间 增加Tag字段 其中最主要的就是VLAN ID
为区别不同的VLAN 在源MAC和类型Type间插入了Tag字段 -4Byte Tag字段中 VLAN ID为12bits 正好可以表示2^12=4096个VLAN

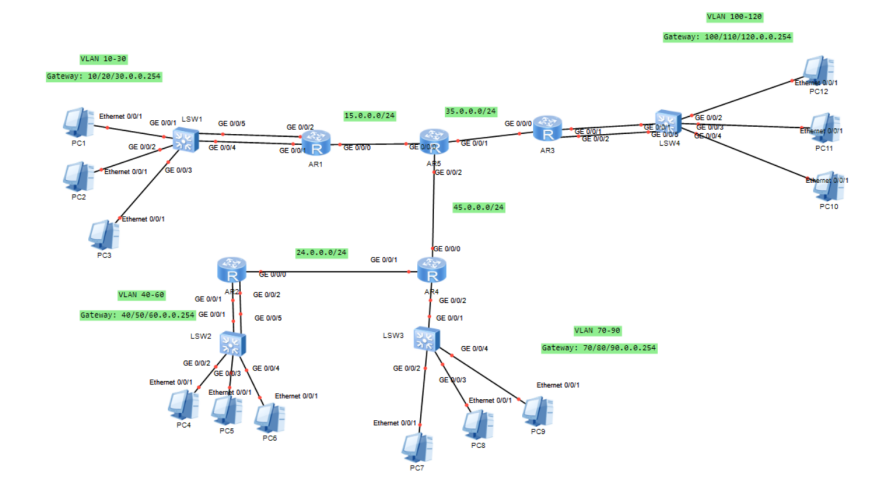

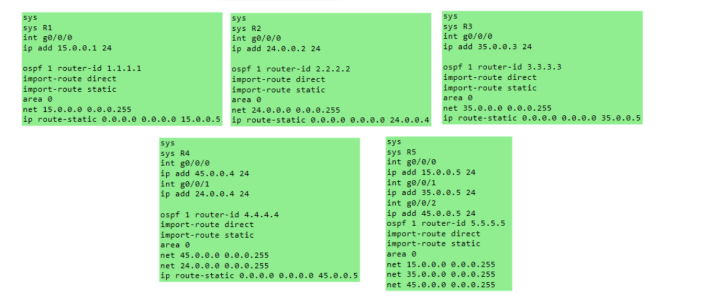

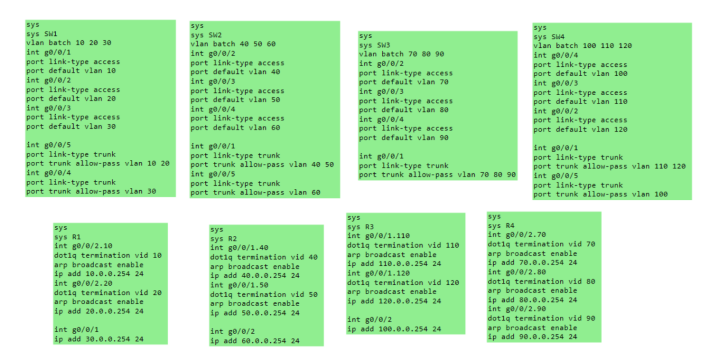

配置完成 复盘拓扑
