Unreal Engine 4 手绘风滤镜（Paint Filter）即 桑原滤镜（Kuwahara Filter）教程（上）

原文|《Unreal Engine 4 Paint Filter Tutorial》 作者|Tommy Tran May 1 2018 | 翻译 开发游戏的老王 阅读时长|25分钟 内容难度|入门级 本教程将会教你通过实现桑原滤镜（Kuwahara Filter）让游戏具有手绘风格

时光流逝，电子游戏的视觉效果越来越好。在这个画面惊艳的游戏层出不穷的时代，让自己的游戏脱颖而出是件很困难的事情。然而有一种方法可以使你的游戏在视觉美学上与众不同，那就是非真实渲染（non-photorealistic rendering）。

非真实渲染的技术范畴非常广，它包含但不仅限于卡通着色，卡通描边以及交叉线。你甚至可以让你的游戏看起来更具手绘风。技术之一就是实现桑原滤镜（Kuwahara Filter）。

要实现桑原滤镜，你将会学到：

• 如何为多核（Kernel）计算平均值（mean）和方差（variance）
• 输出具有最小方差的核的平均值
• 使用索贝尔算子（Sobel）获取像素的局部朝向（local orientation）
• 基于像素的局部朝向旋转采样核（sampling kernel）

注：本文假定读者已经熟悉Unreal Engine的基础知识。因为本文将使用HLSL，所以你应该熟悉HLSL或至少熟悉一种诸如C#的语言。

本文是Unreal Engine着色器教程四部曲之一：

• 第一部分： 卡通着色（Cel Shading）
• 第二部分：卡通轮廓线（Toon Outline）
• 第三部分：使用HLSL自定义着色器（Custom Shaders Using HLSL）
• 第四部分：手绘风滤镜（Paint Filter）（当前位置！）

开始吧

译者注： 本教程提供了范例工程，如果需要可以到原文网站免费注册并下载

下载工程文件并解压缩，找到PaintFilterStarter文件夹，打开PaintFilter.uproject，你就会看到下面的场景：

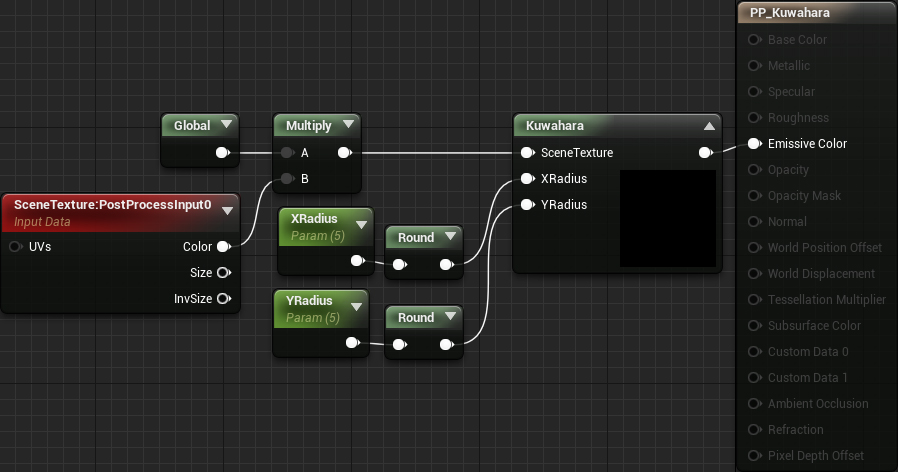

为了节省大家的时间，这个场景已经包含了自定义节点PP_Kuwahara的Post Process Volume ，这个材质（以及其着色器），就是我们要编辑的。

那么，我们先来了解一下桑原滤镜和它的工作原理吧。

桑原滤镜

照相的时候，我们有时会在照片表面发现一种颗粒状的纹理。就如同来自我们吵闹的邻居家中的噪声一样，我们往往不喜欢它。

常用的去噪方法就是使用诸如模糊之类的低通滤镜（low-pass filter ），下图就是使用半径为5的矩形模糊算法处理过的图片。

如上图所示，噪声基本被消除了，但是所有的边缘也变得模糊了。有没有一种方法能再平滑图像的同时保持边缘呢。

如你猜测的那样，桑原滤镜就能够满足这个需求，让我们看看它是如何工作的。

桑原滤镜的工作原理

和卷积运算一样，桑原滤镜也要使用核（kernel），不同的是它不是使用1个而是4个。4个核如下图（5×5的桑原滤镜）所示布局，每两个核之间会有1个像素重叠（当前像素）

首先，计算每一个核中颜色的平均值，这步是为了后面要通过模糊来降噪。

对于每个核，还要计算方差，这主要是测量每个核中颜色值的变化大小。如果一个核中的颜色很相近，那么这个方差会很小；反之，如果颜色不相近，那么方差会很大。

最后，我们找到方差最低的核，并输出它的颜色平均值。这种基于方差的选择就是桑原滤镜保持边缘的方法。让我们看几个例子。

桑原滤镜的例子

下面是个10×10的灰度图，我们可以看到一条从左下到右上的边缘，以及某些区域存在的噪声。

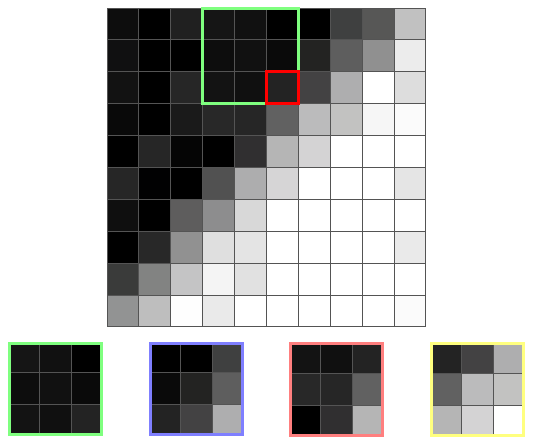

首先，选择一个像素并计算出方差最小的核。下图为本例所选的一个边缘附近的像素以及其相关的核：

如你所见，在边缘上的核，其颜色是抖动的，这意味着高方差因此它们也不会被选择。也正因此，桑原滤镜防止了边缘的模糊。

本例中，滤镜会选择绿色框框的那个核，因为它最稳定。于是输出的结果就是这个核中颜色的平均值（有点接近黑色）。

下面为另一个像素的以及它的核：

这次，黄色框框的核拥有最低的方差，因此它是唯一一个不在边缘的。所以本次输出结果为黄色核中颜色的平均值，这次结果有点接近白色。

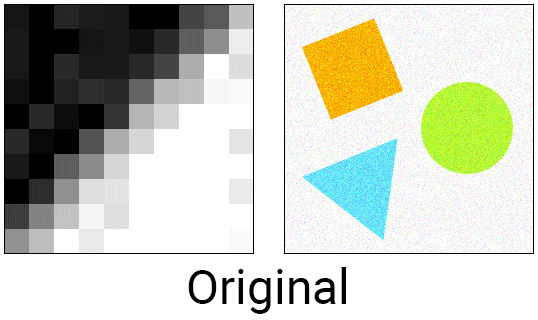

下图为矩形模糊核桑原滤镜的对比，它们的半径都是5.

如你所见，桑原滤镜在平滑且保持边缘方面做的相当不错，本例中它让边缘依然保持清晰！

同时，这个边缘保持的平滑特性还给图像带来了一种手绘风。因为，绘画的笔刷通常就是边缘较硬而且不会产生很大（画面）噪声的。于是，桑原滤镜就是一个将写实风转换成手绘风的不错的选择。

以下就是一个使用不同大小桑原滤镜处理照片的效果图

创建桑原滤镜

本教程中，滤镜将被分割成两个着色器文件：Global.usf 和 Kuwahara.usf。第一个文件要存储计算核平均值以及方差的函数；第二个文件要存储滤镜的入口并且将会为每个核调用上述函数。

首先，我们来定义计算平均值和方差的函数。在范例工程中找到Shaders文件夹，然后打开其中的 Global.usf。我们可以看到其中名为GetKernelMeanAndVariance()的函数。

开始构建函数之前，我们需要添加几个参数。修改后的函数如下：

float4 GetKernelMeanAndVariance(float2 UV, float4 Range)

我们需要两重循环对一个网格进行采样：一个循环负责垂直方向另一个负责水平方向。Range参数的前两个通道存储水平循环的边界，后两个通道存储垂直循环的边界。例如：我们正在对坐上角的核进行采样且核大小为2，那么它的Range即为：

Range = float4(-2, 0, -2, 0);

好，现在开始抽样。

像素抽样

先创建2重循环，在GetKernelMeanAndVariance()函数中添加如下代码：

for (int x = Range.x; x
