[玩转UE4动画系统＞功能模块] 之 Advanced Locomotion System V4 的工具函数及工具宏详解

欢迎关注《玩转UE4动画系统》系列教程 作者|开发游戏的老王

本文介绍一下Advanced Locomotion System V4 的工具函数及工具宏，一方面本部分内容是ALS V4中很多功能模块的实现基础；另一方面，我们也可以在自己的项目中复用这些工具函数和工具宏。

工具宏

下面的宏库定义在Content>AdvancedLocomotionSystemV4>Blueprints>Libraries 目录下的ALS_MacroLibrary中

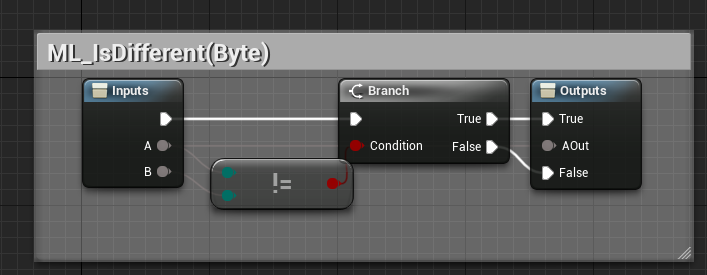

ML_IsDifferent(Byte)

在Byte层级判断A和B是否相等，Inputs中的输入端A和B都是WildCard类型

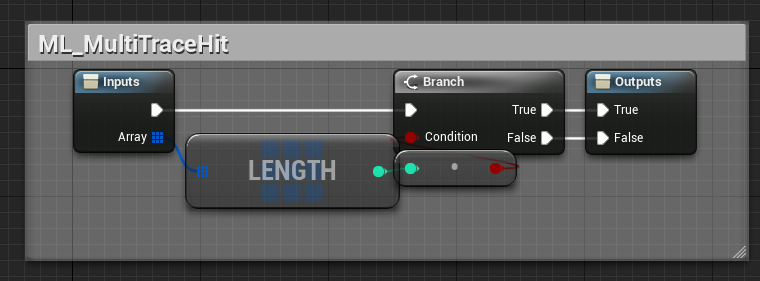

ML_MultiTraceHit

Inputs中的Array是一个HitResult数组，这个宏实际就是判断该数组是否为空

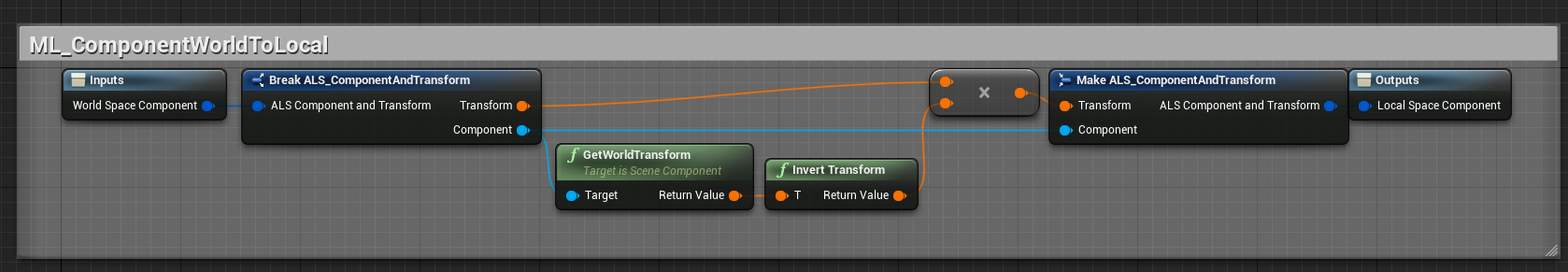

ML_ComponentWorldToLocal

将ALS_ComponentAndTransform中的Transform由世界坐标系转换成以Component的Transform为基的局部坐标系的Transform

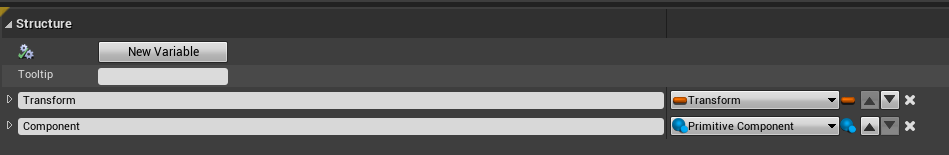

其中ALS_ComponentAndTransform是ALS V4中定义的一个如下所示的结构体，只有两个分量Transform和Component

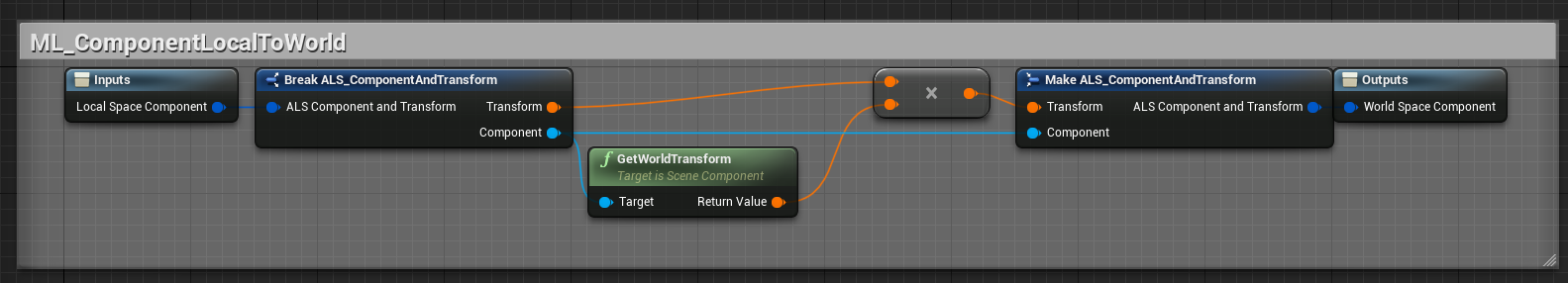

ML_ComponentLocalToWorld

将ALS_ComponentAndTransform局部坐标系中的Transform转换成世界坐标系的Transform

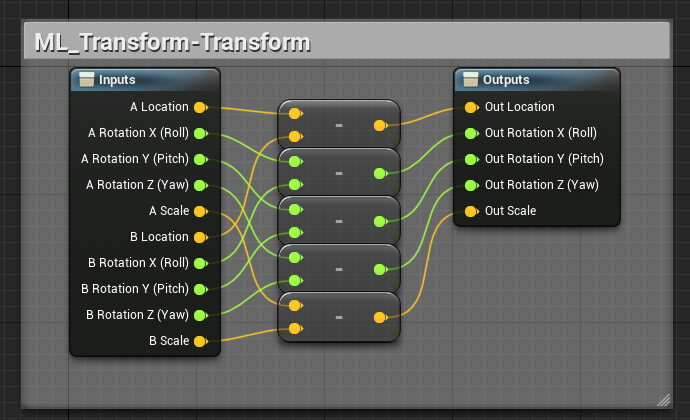

ML_Transform-Transform

Transform相减，实际上把两个Transform的上述对应分量值分别相减

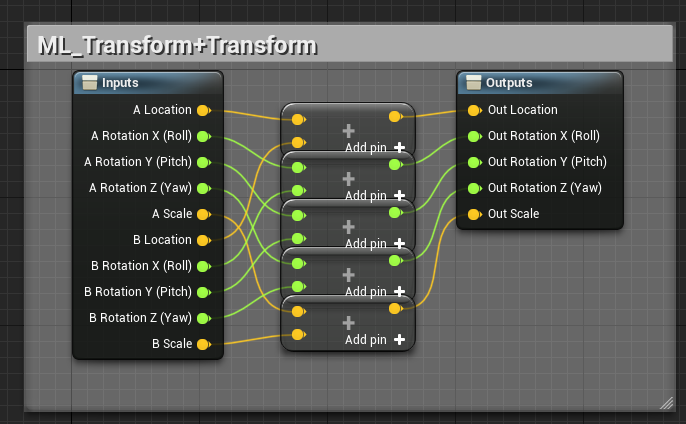

ML_Transform+Transform

Transform相加，实际上把两个Transform的上述对应分量值分别相加

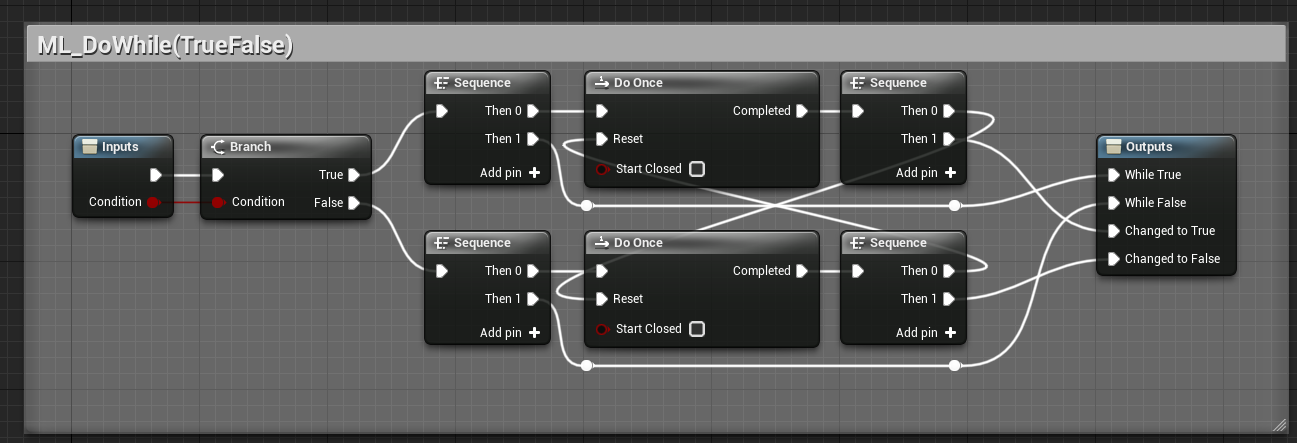

ML_DoWhile(TrueFalse)

本节点在老王的博文《虚幻引擎图文笔记：从ALS中淘宝 之 ML_DoWhile(TrueFalse)宏节点》中介绍过，本文就不再重复了

ML_SetPreviousAndNewValue

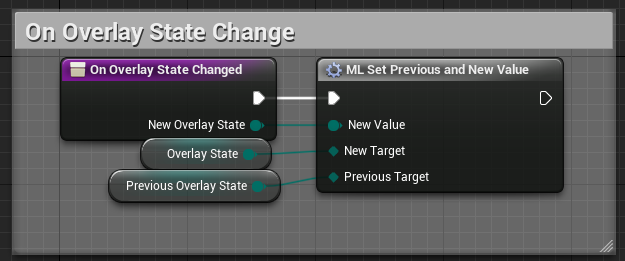

将New Value的值赋给New Target，并且使用Previous Target寄存New Target之旧的值，下面是该宏节点使用的例子。

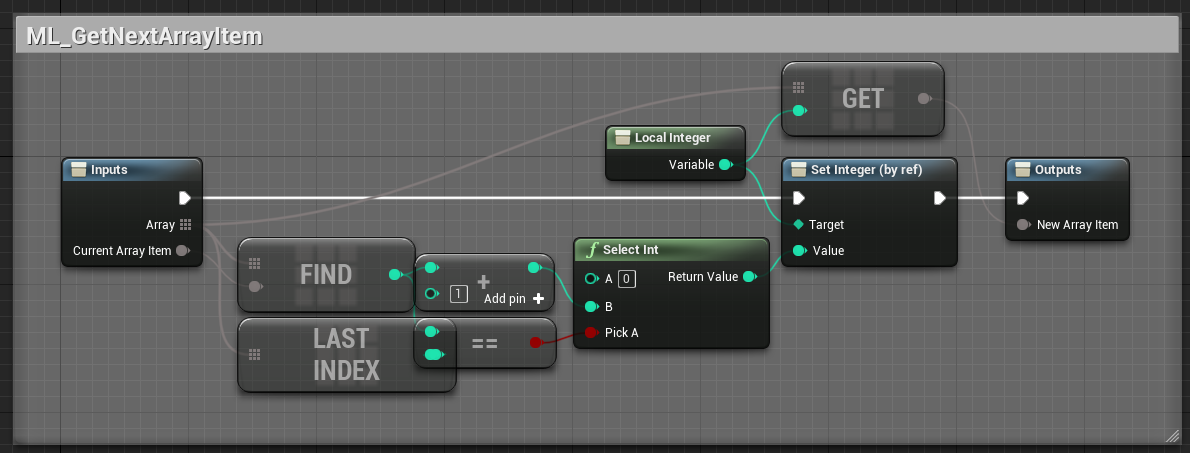

ML_GetNextArrayItem

获取下一个数组元素。如果当前元素是最后一个元素，则返回第一个元素

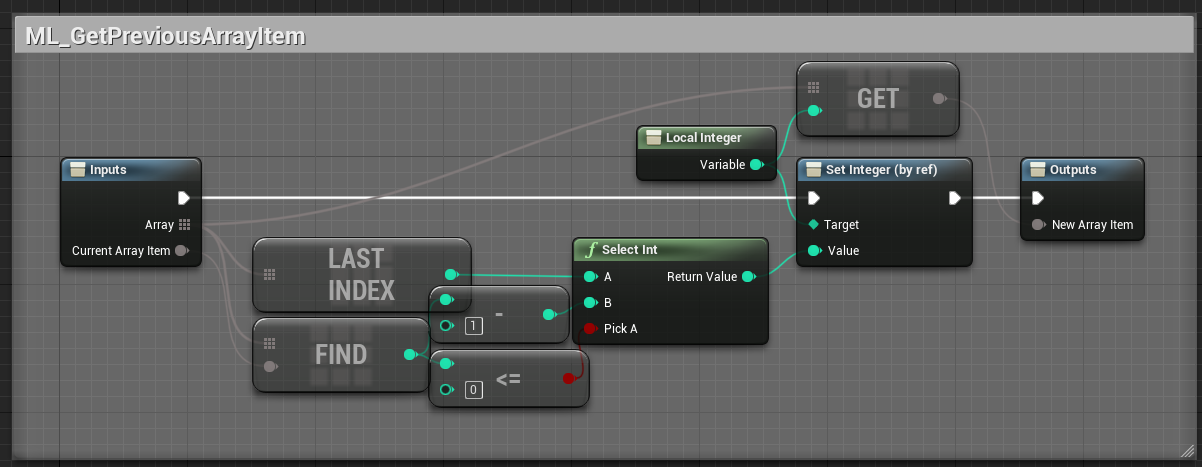

ML_GetPreviousArrayItem

获取上一个数组元素。如果当前元素是第一个元素，则返回最后一个元素

工具函数

下面的函数定义在Content>AdvancedLocomotionSystemV4>Blueprints>CharacterLogic 目录下的ALS_Base_CharacterBP中

GetControlForward/RightVector

获取控制器的前向和右向分量。

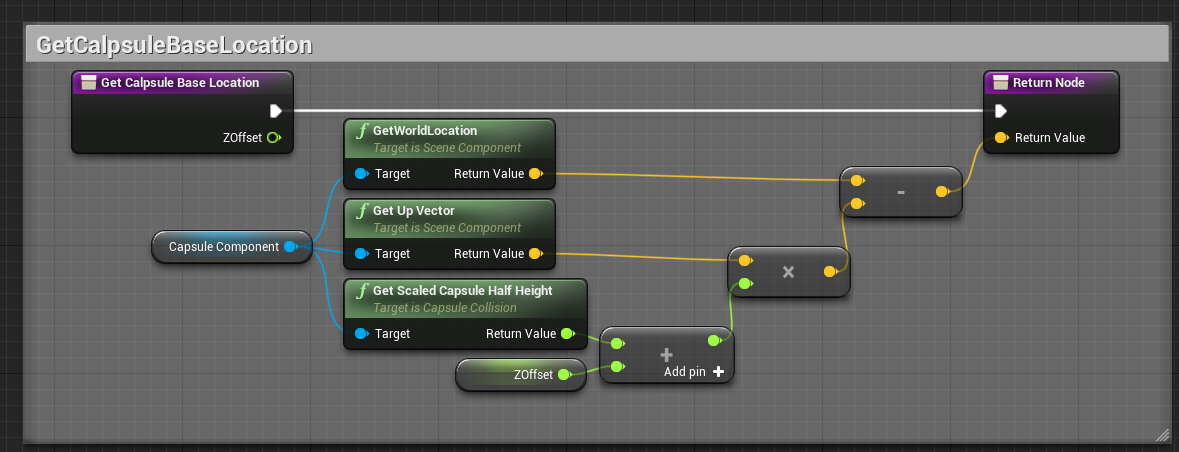

GetCalpsuleBaseLocation

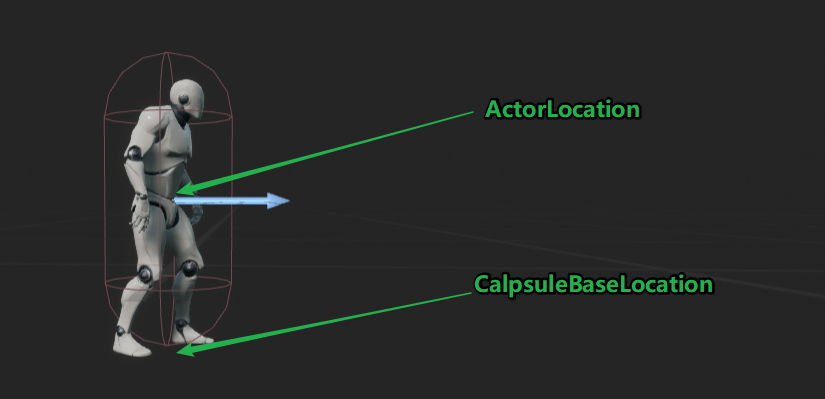

计算角色脚底的位置即胶囊体底部的位置。注：1.使用GetWorldLocation获取到的是胶囊体中心的位置；2. ZOffset适用于微调的偏移量。

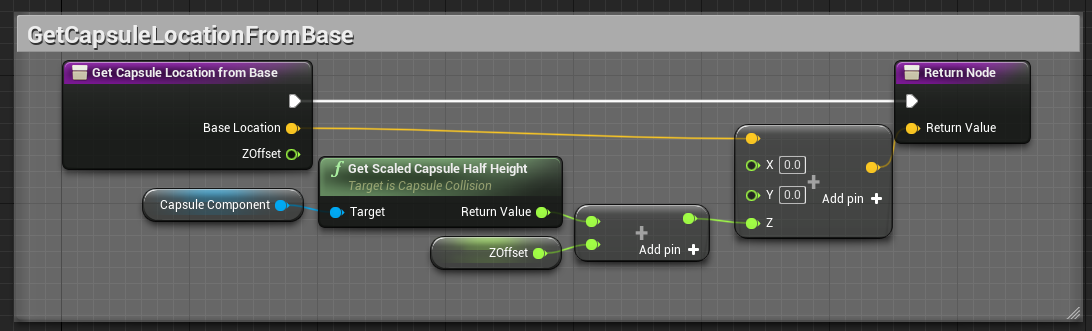

GetCapsuleLocationFromBase

从角色脚底位置即胶囊体底部位置反算出胶囊体的Location。实际就是GetCalpsuleBaseLocation的逆运算。

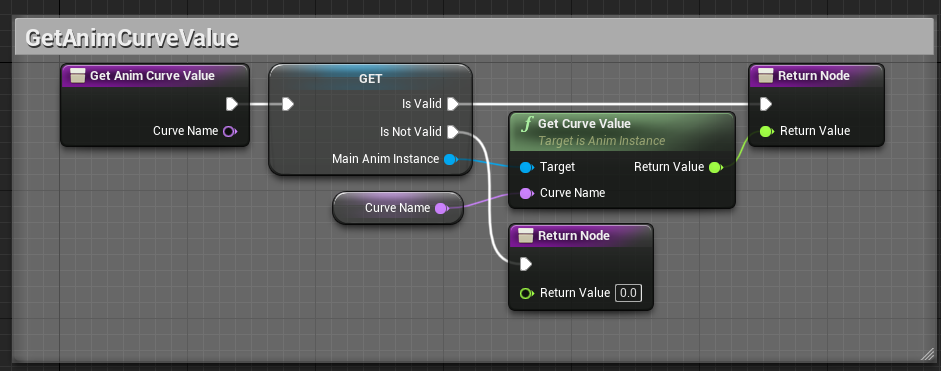

GetAnimCurveValue

安全获取动画曲线值，所谓安全就是当AnimInstance无效时，返回默认值0。
