[玩转UE4/UE5动画系统＞基础篇] 之 动画曲线混合-易被忽视的知识点与技巧

本教程采用图文教程+视频教程的多元化形式，我会为不同的知识点选择适当的表达方式。教程内容将同步免费发布于开发游戏的老王（知乎|CSDN）的专栏《玩转UE4/UE5动画系统》。教程中使用的资源及工程将以开源项目的形式更新到GitHub：玩转UE4上。

工程文件： 玩转UE4(GitHub)

前言

在使用UE4/UE5开发项目时免不了要和动画曲线打交道，但是动画曲线经过动画蓝图的各种运算之后，我们再使用GetCurveValue方法取到曲线值的时候，到底时从哪里获取的曲线值，并且曲线值经历了怎样的计算，这些问题往往让初学者一头雾水，本文就通过一些列的小实验，帮助大家搞把曲线混合的问题搞清楚。

实验步骤 1. 事件图

我们在动画蓝图的事件图使用GetCurveValue节点获取名为test的动画曲线并输出

2. 动画图

准备2个动画资源：

• Anim A ：test曲线值恒定为3
• Anim B ：test曲线值恒定为5

2.1 使用 Blend节点混合

整个动画蓝图就这么简单，后面再没有其它混合了。

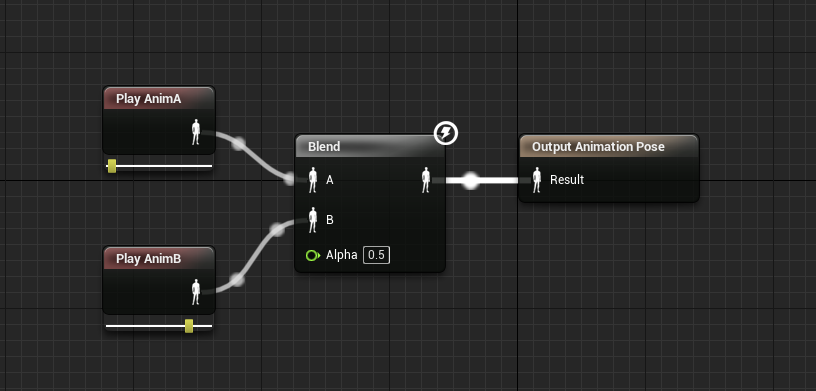

使用Blend节点对两个动画资源进行混合

• Alpha = 0 结果为3
• Alpha = 0.5 结果为4
• Alpha = 1 结果为5

即此时用GetCurveValue获取到的曲线值为AnimA*（1-Alpha）+ AnimB*Alpha。这个结果和使用Blend节点混合Pose的逻辑是相同的。并且要牢记：不管有多少个动画资源携带test曲线，使用GetCurveValue获取的曲线值一定是最终汇入Final Pose时的test曲线值。

Blend节点在混合曲线值的同时也一定会根据Alpha将Pose进行混合，但有些时候，我们只想用AnimB为最后的结果提供曲线值，而不像让它改变AnimA的动画。这时，我们可以使用Layered blend per bone节点实现。

2.2 使用 Layered blend per bone节点混合

Layered blend per bone节点的**Curve Blend Option（曲线混合选项）**有若干选项，下面老王就来逐一介绍一下

2.2.1 Override模式

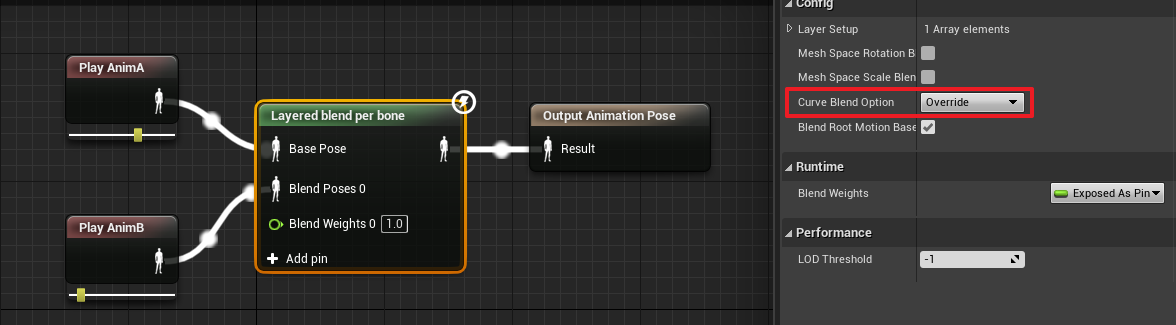

将 Layered blend per bone节点的Curve Blend Option设为Override，无须指定骨骼，这时只要Blend Pose 0（AnimB）参与混合（Blend Weight 0> 0）且Blend Pose 0携带有效的曲线（test），那么Blend Pose 0的曲线值就会覆盖掉AnimA的曲线值。

• Blend Weight 0 = 0 结果为3
• Blend Weight 0 = 0.01 结果为5
• Blend Weight 0 = 1 结果为5

2.2.2 Do Not Override模式

和Override模式相反，只要Base Pose（AnimA）携带有效的曲线（test），那么最终的曲线值就会取自Base Pose

2.2.3 Blend by Weight模式

将 Layered blend per bone节点的Curve Blend Option设为Blend by Weight，这时你会发现无论将Blend Weight 0设为多少，GetCurveValue的结果都是Base Pose（AnimA）的值：3 。

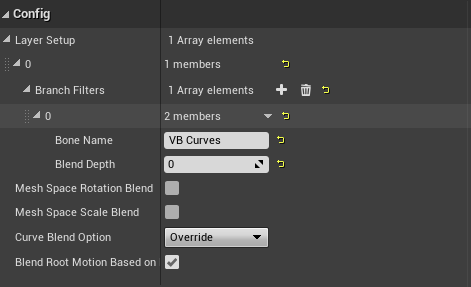

这时因为，Blend by Weight模式下，必须要为 Layered blend per bone节点设置Branch Filter骨骼。如果不想让骨骼参与咋办呢？那就在骨架上添加一个虚拟骨骼，比如VB Curves，然后让VB Curves作为Branch Filter骨骼就可以了。

• Blend Weight 0 = 0 结果为3
• Blend Weight 0 = 0.1 结果为3.5
• Blend Weight 0 = 0.2 结果为4
• Blend Weight 0 = 1 结果为8
• Blend Weight 0 = 100 结果为8

即曲线值为Min(Base Pose + Blend Weight 0 * Blend Pose 0，Base Pose + Blend Weight 0)。

2.2.4 Normalized by Weight模式

和Blend by Weight模式一样，Normalized by Weight模式也必须指定Branch Filter骨骼，不同的是

• Blend Weight 0 = 0 结果为3
• Blend Weight 0 = 0.2 结果为3.3333
• Blend Weight 0 = 0.5 结果为3.6666
• Blend Weight 0 = 1 结果为4
• Blend Weight 0 = 100 结果为4

即曲线值为**（Base Pose1 + Min（Blend Weight 0 ，1） Blend Pose 0）/（Min（Blend Weight 0 ，1）+ 1）**。

2.2.5 其它模式

• Use Base Pose：曲线值仅取自Base Pose。
• Use Min Value：曲线值取最小值。
• Use Max Value：曲线值取最大值。

2.3 其它混合节点

诸如Blend Poses by bool节点、Blend Poses by int节点等可以进行动作混合的节点都可以进行曲线的混合，它们的混合逻辑类似于Blend节点，本文就不再赘述了。

注意： 另外还有一些节点，诸如Apply Additive节点、Apply Mesh Space Additive节点以及Make Dynamic Additive节点，它们可以接受多个Pose的输入，也会伴随着曲线值的改变，但是并不建议过份计较它们对曲线值的影响，而是采取更为简单有效的方法控制曲线，即ALS V4中的解决方案，详见本专栏中《[玩转UE4/UE5动画系统＞应用篇＞架构设计] 之 ALS V4的Overlay框架详解》一文中的曲线覆盖方法。

小结

• 根据不同的需求选择不同的节点进行曲线混合。
• 使用GetCurveValue获取的曲线值是整个动画蓝图最终汇入Final Pose的曲线值。
