Unity - UGUI快速制作虚拟摇杆 - 移动方向摇杆

之前使用UGUI写过：U3D-UGUI-虚拟摇杆

但是现在想临时使用一个测试用的摇杆也不想用第三方插件，所以想使用UGUI来使用，但之前写的那篇博客可读性很差，现在就重写一个，添加注释，方便其他同学使用。

使用Unity 2018.4.16f1版本

Code

using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

///
/// author  :   jave.lin
/// date    :   2020.02.12
/// 虚拟摇杆 - 移动方向
///
public class VirtualInputMoveDirection : MonoBehaviour,
        IPointerDownHandler,
        IPointerUpHandler,
        IDragHandler,
        IEndDragHandler
{
    [Header("虚拟摇杆的底图")]
    [SerializeField] private RawImage touchBg;
    [Header("虚拟摇杆滑动方向的滑动器图")]
    [SerializeField] private RawImage touchTracker;

    private RectTransform touchTrackerRect;

    [Header("无效的中间区块占比:0.0f~1.0f")]
    public float deadZone = 0.2f;

    // 限制滑动的最大半径，以背景图的宽度的一半来定
    private float limitRadius;
    // 鼠标按下时，记录坐标位置
    private Vector2 pointerDown_RecordPos;

    private Canvas canvas;

    // 重置滑动器图的alpha值
    private void ResetTrackerAlpha(float a)
    {
        var c = touchTracker.color;
        c.a = a;
        touchTracker.color = c;
    }
    // 重置滑动器图的位置
    private void ResetTrackerPos()
    {
        touchTracker.transform.localPosition = touchBg.transform.localPosition;
    }
    private void Awake()
    {
        var parentTRS = transform;
        while (parentTRS != null)
        {
            canvas = parentTRS.GetComponent();
            if (canvas != null) break;
            parentTRS = parentTRS.parent;
        }

        touchTrackerRect = touchTracker.GetComponent();
    }
    // start 时，以背景图的宽度的一半作为限制滑动器移动的半径距离，并重置滑动器的alpha为：0.2f
    private void Start()
    {
        limitRadius = touchBg.rectTransform.rect.width * 0.5f;
        ResetTrackerAlpha(0.2f);
    }
    // 当有鼠标、触点按下时，记录背景图的世界坐标位置
    public void OnPointerDown(PointerEventData eventData)
    {
        pointerDown_RecordPos = eventData.position;
        ResetTrackerAlpha(1f);
    }
    // 触点单开时，重置滑动器的alpha
    public void OnPointerUp(PointerEventData eventData)
    {
        ResetTrackerAlpha(0.2f);
    }
    // 拖动时更新滑动器的位置
    public void OnDrag(PointerEventData eventData)
    {
        var deltaWorldPos = (eventData.position - pointerDown_RecordPos) / canvas.scaleFactor;
        var mag = deltaWorldPos.magnitude;
        // 超过deadZone才算作有效的位移摇杆
        if ((mag / limitRadius) > deadZone)
        {
            // 当总偏移向量模大于限制半径，则将向量模重置到半径限制的值
            if (mag > limitRadius) deltaWorldPos = deltaWorldPos.normalized * limitRadius;
            // 将总偏移的向量作为滑动器的局部坐标设置即可
            touchTrackerRect.anchoredPosition = deltaWorldPos;
        }
        // 否则无效的位移将重置滑动器的位置
        else
        {
            ResetTrackerPos();
        }
    }
    // 拖动结束时重置滑动器图的位置
    public void OnEndDrag(PointerEventData eventData)
    {
        ResetTrackerPos();
    }
    // 获取输入的方向向量
    public Vector2 GetDirection()
    {
        return touchTracker.transform.localPosition.normalized;
    }
    // 获取输入的方向向量的模:0.0~1.0f
    public float GetLenPercent()
    {
        return (touchTracker.transform.localPosition.magnitude / limitRadius);
    }
}

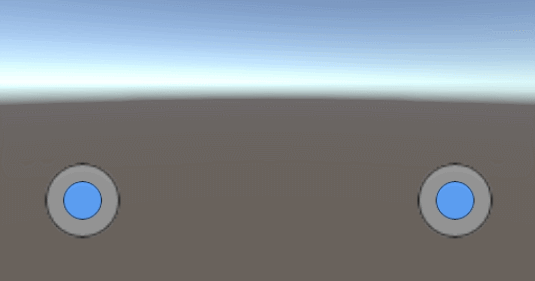

Gif 浏览效果 摇杆的预制体（Prefabs）

主要是设置好TouchBg（底图）与TouchTracker（滑动器图）即可，还有DeadZone提供给外部设置

运行效果

可以输出摇杆的方向，与向量的模

Project

VirtualInputTesting_虚拟摇杆-方向控制 提取码: pajt
