Unity Shader - Billboard火堆热扭曲

文章目录

先看看效果
实现
- 火堆的假泛光
- - 软粒子
- 火堆的高温扭曲
- - 放一个Billboard面片
  - 但是我们Billboard会给其他的物体挡住
  - 添加`_OffsetToCam`调整参数模型空间坐标偏移，从而调整深度
  - 准备一张噪点图扭曲UV用
  - 但是扭曲的边缘太硬的过渡
  - 添加半径值过渡平滑
  - 太远是扭曲还是太强
  - 添加view space z深度判断控制扭曲响度
另一种实现方式
- 区别
- - ZTest不同
  - 扭曲方式
  - 网格不同
Project
Refernces

关于Billboard相关知识点，可参考：

OpenGL Tutorials - Billboards
Unity Shader - Billboard 广告板/广告牌

学习最好的方法就是：学以致用。

这段时间我报了一些数学相关的知识点课程，写完这篇博客后，后面过一段时间才有空继续写。内功的东西，真的太缺了，太影响学习其他内容的速度，所以基础的东西千万千万别小看，往往越是简单的基础知识点，就越不能小看。在学习过程中，我将非常非常详尽的记录到我的：程序员的数学-私有，的专栏里，但只是供自己使用，加深、巩固理解，但是这些记录的知识点我不能公开，有大量的视频资源截图引用说明，所以会有版权的问题，当然也有大量自己的总结。

先看看效果

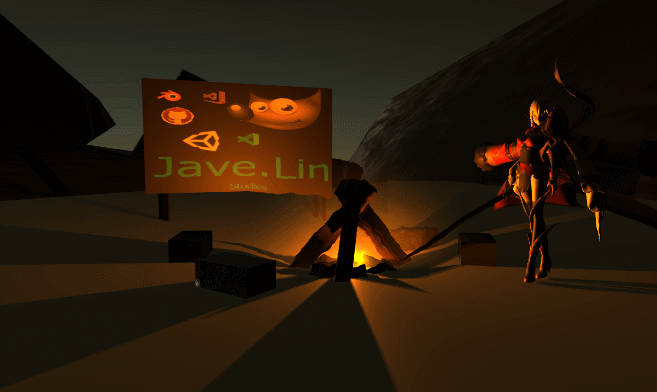

我用Unity Cube随意搭建的场景，下面的场景元素都是Cube缩放旋转平移来完成的（除了人物和火焰粒子）：

远处的山

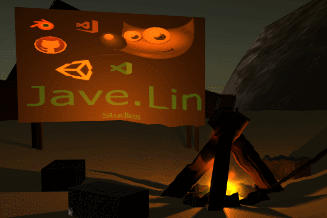

后面的Jave.Lin广告牌（这个就不是我们的功能上的Billboard了，它就真的一个广告牌）
石凳
火堆木材

火焰使用了Unity内置的Particle System。调整了一些属性可达成的效果，还是比较好用的。在这里插入图片描述

实现

所以我们之前学习了Billboard之后，就可以用它来实现一些效果：

火堆的假泛光
火堆的高温扭曲

火堆的假泛光

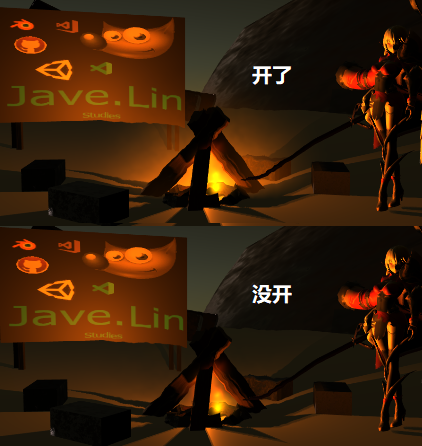

在这里插入图片描述

软粒子

加泛光我我写了个软粒子处理的（手机端一般不开这个效果）

软粒子的意思是：当：片段可见时，片段对应深度缓存的深度与粒子的片段深度很近时，就alpha值很小，几乎看不到，然后随着距离大时，又慢慢的恢复alpha时，这样看起来就不会太硬的过渡边界。

具体Shader如下：

// jave.lin 2020.03.25 - 软粒子
Shader "Custom/SoftParticleAdditive" {
    Properties {
        _MainTex ("Texture", 2D) = "white" {}
        _MainColor ("Color", Color) = (1,1,1,1)
    }
    SubShader {
        Tags { "RenderType"="Transparent" "Queue"="Transparent" "IgnoreProjector"="True" }
        LOD 100 Cull Off Lighting Off Fog { Mode Off } ZWrite Off
        Blend One One
        ZTest Always    // 一直测试通过都OK，因为已处理深度柔和处理了alpha
        Pass {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            struct appdata {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };
            struct v2f {
                float4 vertex : SV_POSITION;
                float2 uv : TEXCOORD0;
                float4 projPos : TEXCOORD1;
            };
            sampler2D _MainTex;
            fixed4 _MainColor;
            sampler2D _CameraDepthTexture;
            v2f vert (appdata v) {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = v.uv;
                o.projPos = ComputeScreenPos(o.vertex);
                COMPUTE_EYEDEPTH(o.projPos.z);      // eyeZ
                return o;
            }
            fixed4 frag (v2f i) : SV_Target {
                float fragZ = i.projPos.z;
                float buffZ = LinearEyeDepth(SAMPLE_DEPTH_TEXTURE_PROJ(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos)));
                // 只有fragZ < buffZ才叠加颜色，与buffZ差值越小，alpha越小
                float fade = saturate(max(0, buffZ - fragZ) * _MainColor.a);
                fixed4 col = tex2D(_MainTex, i.uv) * _MainColor * fade;
                return col;
            }
            ENDCG
        }
    }
}

注意我们这个软粒子的ZTest Always的，但处理了深度柔和alpha处理。

火堆的高温扭曲

实现比较简单，挂载一个：Billboard Quad面片，片面 GrabPass ColorBuffer后，对背景扭曲

放一个Billboard面片

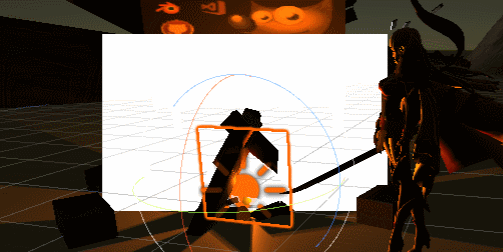

在这里插入图片描述这个Billboard如下代码：

         v2f vert(a2v v) {
            v2f o;
            float4 viewSpacePos = mul(UNITY_MATRIX_MV, float4(0,0,0,1));
            viewSpacePos.xyz += v.vertex.xyz * _BillboardSize.xyz;
            o.vertex = mul(UNITY_MATRIX_P, viewSpacePos);
            o.uv = v.uv;
            o.projPos = ComputeGrabScreenPos(o.vertex);
            return o;
         }

Billboard的思路是，将Billboard中心点转换到ViewSpace下，在用顶点本身的本地坐标值与_BillboardSize.syz来缩放顶点位置，然后再转换到clip space。

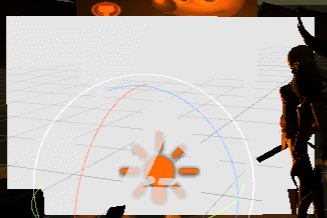

但是我们Billboard会给其他的物体挡住

在这里插入图片描述

添加_OffsetToCam调整参数模型空间坐标偏移，从而调整深度

我们提供了一个参数_OffsetToCam可以对Billboard的模型空间坐标往相机这边偏移一些：float4 viewSpacePos = mul(UNITY_MATRIX_MV, float4(toCamDir * _OffsetToCam, 1.0));

         v2f vert(a2v v) {
            v2f o;
            float3 worldPos = mul(unity_ObjectToWorld, v.vertex);
            float3 toCamDir = normalize(_WorldSpaceCameraPos.xyz - worldPos.xyz);
            float4 viewSpacePos = mul(UNITY_MATRIX_MV, float4(toCamDir * _OffsetToCam, 1.0));
            viewSpacePos.xyz += v.vertex.xyz * _BillboardSize.xyz;
            o.vertex = mul(UNITY_MATRIX_P, viewSpacePos);
            o.uv = v.uv;
            o.projPos = ComputeGrabScreenPos(o.vertex);
            return o;
         }

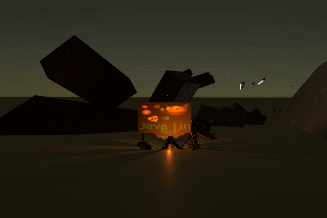

如下效果：在这里插入图片描述

然后我们使用GrabPass { "_bgTex" }，这里我偷懒，其实可以不使用GrabPass，同样可以拿到ColorBuffer内容，而且消耗没有GrabPass的大，可参考我之前写的：Unity Shader - 实现武器热扭曲拖尾效果（不需要GrabPass）

准备一张噪点图扭曲UV用

拿到屏幕内容后，使用一张NoiseTex 在这里插入图片描述

然后在Fragment结对采样对UV偏移，在使用偏移后的UV来扭曲屏幕内容，效果如下：

float4 frag(v2f i) : SV_Target {
   i.projPos.xy /= i.projPos.w;
   float noise = tex2D(_NoiseTex, float4(i.uv - _Time.xy * _Speed, 0, 0)).r;
   i.projPos.y += noise * _Strength; // 这些地方都可以优化除法为乘法
   return tex2D(_BgTex, i.projPos.xy);
}

运行效果如下：

但是扭曲的边缘太硬的过渡

在这里插入图片描述

添加半径值过渡平滑

我们可以添加一个Fade的半径值_Radius，只让面片中间指定半径内的平滑过渡，我们直接将过渡的效果输出看看，代码如下：

float2 dist = i.uv - 0.5;
float fade = 1 - saturate(dot(dist, dist) / (_Radius * _Radius));
return fade;

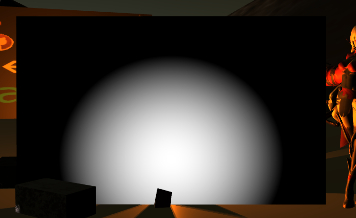

运行看看：在这里插入图片描述

黑色到白色之间过渡，就是处理扭曲的强弱程度的值，黑色不扭曲，白色扭曲。

将fragment代码调整一下：

float4frag(v2f i) : SV_Target {
   float2 dist = i.uv - 0.5;
   float fade = 1 - saturate(dot(dist, dist) / (_Radius * _Radius));
   i.projPos.xy /= i.projPos.w;
   float noise = tex2D(_NoiseTex, float4(i.uv - _Time.xy * _Speed, 0, 0)).r;
   i.projPos.y += noise * _Strength * fade; // 这些地方都可以优化除法为乘法
   return tex2D(_BgTex, i.projPos.xy);
}

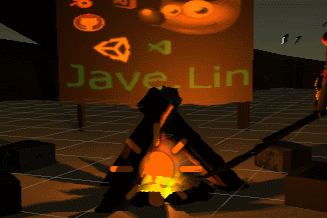

在运行看看效果：在这里插入图片描述

嗯，这时效果好很多了

太远是扭曲还是太强

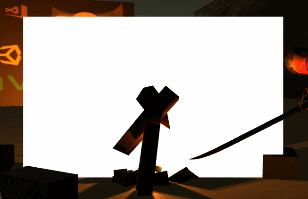

但是，如果我们将镜头挪到比较远看效果时，发现扭曲太强了，如下效果：在这里插入图片描述

添加view space z深度判断控制扭曲响度

所以我们还要对距离开控制扭曲强度，在vert函数再添加一个unity内置的宏处理：COMPUTE_EYEDEPTH计算view space下的Z值，赋值到o.projPos.z，并将o.projPos.z传到fragment阶段使用，在fragment下就可以使用其控制扭曲强度：

   o.projPos = ComputeGrabScreenPos(o.vertex);
   COMPUTE_EYEDEPTH(o.projPos.z);

然后我们在frag中直接输出距离的值与我们添加的一个：_FadeOutDist的参数，超过该距离就不扭曲（太远就看不到扭曲）

struct v2f {
   float4 vertex : SV_POSITION;
   float2 uv : TEXCOORD0;
   float4 projPos : TEXCOORD1;
};
v2f vert(a2v v) {
   v2f o;
   ...
   o.projPos = ComputeGrabScreenPos(o.vertex);
   COMPUTE_EYEDEPTH(o.projPos.z);
   return o;
}
float4 frag(v2f i) : SV_Target {
   return saturate(1 - i.projPos.z / _FadeOutDist);
}

运行效果如下：在这里插入图片描述同样也是，白色就是扭曲，黑色不扭曲，可以看到距离比较远时，几乎就原来越黑了，近时就很白。OK我们再将代码整理一下：

         struct v2f {
            float4 vertex : SV_POSITION;
            float2 uv : TEXCOORD0;
            float4 projPos : TEXCOORD1;
         };
         v2f vert(a2v v) {
            v2f o;
            float3 worldPos = mul(unity_ObjectToWorld, v.vertex);
            float3 toCamDir = normalize(_WorldSpaceCameraPos.xyz - worldPos.xyz);
            float4 viewSpacePos = mul(UNITY_MATRIX_MV, float4(toCamDir * _OffsetToCam, 1.0));
            viewSpacePos.xyz += v.vertex.xyz * _BillboardSize.xyz;
            o.vertex = mul(UNITY_MATRIX_P, viewSpacePos);
            o.uv = v.uv;
            o.projPos = ComputeGrabScreenPos(o.vertex);
            COMPUTE_EYEDEPTH(o.projPos.z);
            return o;
         }
         float4 frag(v2f i) : SV_Target {
            float2 dist = i.uv - 0.5;
            float fade = 1 - saturate(dot(dist, dist) / (_Radius * _Radius));
            i.projPos.xy /= i.projPos.w;
            float noise = tex2D(_NoiseTex, float4(i.uv - _Time.xy * _Speed, 0, 0)).r;
            i.projPos.y += noise * _Strength * fade * saturate(1 - i.projPos.z / _FadeOutDist); // 这些地方都可以优化除法为乘法
            return tex2D(_BgTex, i.projPos.xy);
         }

运行看看：在这里插入图片描述

OK，可以看到远距离时，就不会扭曲太强而影响体验了，最后再将代码整理，运行效果如下：在这里插入图片描述

OK，到这就完成了。

另一种实现方式

可以参考：Heat Distortion Shader Tutorial

它的实现方式与我上面的区别在于：

区别 ZTest不同

我的方式：默认：ZTest LessEqual 她的方式：ZTest Always

这就在交互效果上的差距会比较大。如：她的方式，可以会将比热扭曲更靠近镜头的不透明物体也扭曲了。而我的方式 ZTest LessEqual，并且在世界坐标下，提供了一个：OffsetToCam来偏差调整，就问题的情况就会好很多。

扭曲方式

我的方式：在frag扭曲uv来采样她的方式：在vert扭曲顶点坐标，uv不变，那么fragment阶段的片段坐标就会伸纹素，达到扭曲效果

网格不同

我的：一个Quad就好了，四个顶点她的：一个Plane，121个顶点在这里插入图片描述

当然她的在顶点阶段处理顶点位移来替代片段中扭曲uv的方式，性能会更好一些。

Project

backup : UnityShader_HeatDistortionTesting_2018.3.0f2

Refernces

OpenGL Tutorials - Billboards
Unity Shader - Billboard 广告板/广告牌
Heat Distortion Shader Tutorial

Unity Shader - Billboard火堆热扭曲
