Introduction to Turing Mesh Shaders

Simple Introduction - 简介

新版的 Turing （图灵）结构介绍 通过使用 Mesh Shader 来实现几何可编程着色器管线。Mesh Shader 带来了新的计算模型，在GPU中图形管线中将多线程合作生成精简的网格（meshlets），该网格是直接为 Rasterizer（光栅器）提供数据使用的。应用程序和游戏处理高精度的几何体将得益于灵活的两个阶段，允许高效的 culling（剔除），程序生成的LOD(level-of-detail) 技术。

Motivation - 值得一提

真实的世界中视觉是非常的丰富的，各种几何体的形状，还有各种摆放的位置。特别是户外场景可以成百万或上千万的物件、元素的数量（岩石、树、小的植物、等等）。CAD 模型的呈现就类似的挑战了这两点，复杂的表面形状，就像是由许多的很小部分组成，例如太空飞船。图1展示了一些示例，关于当代的图形管线中，使用 vertex（顶点），tessellation（曲面细分），和 geometry（几何） shader，instancing（实例化绘制）和 multi draw indirect（非立即绘制的：延迟多绘制），也是非常的高效的，但仍然限制于全屏分辨率时的几何体到达了 上千万的三角形 和 上十万的对象。 图1。用巨量的复杂几何体来提升逼真度。

其他的使用案例不会展示像上面的包含大量几何体，而是合理的计算（粒子、文字、代理对象、点云）或生成形状（电子工程布局，vfx 粒子，带条、拖尾，路径渲染）。

后面我们将看看使用 mesh shader 来加速渲染大量三角形的网格。原始的网格被分解为更小的 meshlets ，如 图2 的展示。理想情况下每个 meshlet 用于优化顶点复用。使用新的硬件阶段和和分解调度机制，我们可以并行的渲染更多的几何体而无需 fethcing（获取）所有的数据。 图2。大量的网格被分解到 meshlets，用于 mesh shader 渲染使用。

例如 CAD 中可达上千万级技术细节，说明几何体可以不限制顶点数量、多边形的数量，可以做到非常密集的的数量，密集到一个像素还可以容纳到数个多边形。

例如 CAD 中可达上千万级或亿级别数量的三角形。即使在 occlusion culling（遮挡剔除）后，还是有大量的三角形存在。一些在管线中固定功能可能还一些浪费的工作、浪费的内存加载：

• 顶点批量创建，它在硬件每次都 primitive distributor scanning（图元分布扫描） indexbuffer（索引缓存），即使拓扑没有改变过
• 看不见（背面，视锥体外，或子像素剔除）的顶点和属性数据的也 fetch （获取）

mesh shader 给开发者提供了新的可能性来避免这些瓶颈。新的方法允许内存被一次读取，并保持在 on-chip （芯片）中，而不是之前的方法，例如，基于 compute shader 的图元剔除（查看 脚注3，4，5），可见的三角形的索引缓存被计算并延迟绘制。

mesh shader 阶段为 光栅器 生成三角形，内部使用的是协作线程模型来处理，而不是单线程程序模式，类似 compute shader。在新的 mesh shader 管线中在 mesh shader 阶段的前一个是 task shader。task shader 操作类似于 control stage of tessellation（tessellation control stage，曲面细分的控制阶段），为了能动态生成的工作。然而，使用一个协作线程模式而不是像tessellation的输出决定输出的方式，它是输入和输出都是用户定义的。

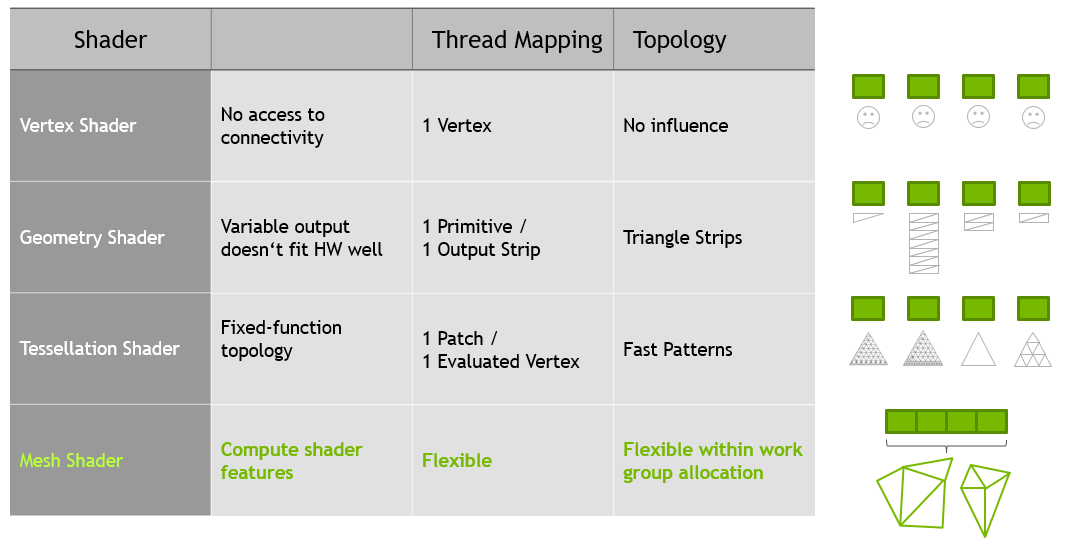

简单的比较一下 on-chip 的几何体创建 与之前的死板的方式，与带有限制的 tessellation 和 geometry shader 的线程只能用于特定的任务，如图3 的展示。

图3。Mesh Shader 代表着在处理复杂几何的逐步步骤

Mesh Shading Pipeline - Mesh 着色管线

一个新的两个阶段的管线可替代传统的 attribute fetch, vertex, tessellation, geometry shader 管线。这个新的管线包含一个 task shader 和 mesh shader：

• Task shader：一个可编程单元，它是在 workgroups 工作组中操作生成每个需要（或不需要）的mesh shader 工作组。
• Mesh shader：也是一个可编程单元，它在 workgroups 工作组中操作，并允许生成图元。

mesh shader 阶段为 rasterizer 光闪器生成三角形，内部使用到的方式就是上面提及到的写作线程模式。 task shader 操作类似与 tessellation 阶段的 hull shader，为了可动态生成的工作。然而，类似 mesh shader一样，task shader 也使用写作线程模式。它们的输入和输出都是用户定义的，而不是像 tessellation 中拿一小块数据来决定输出的内容。

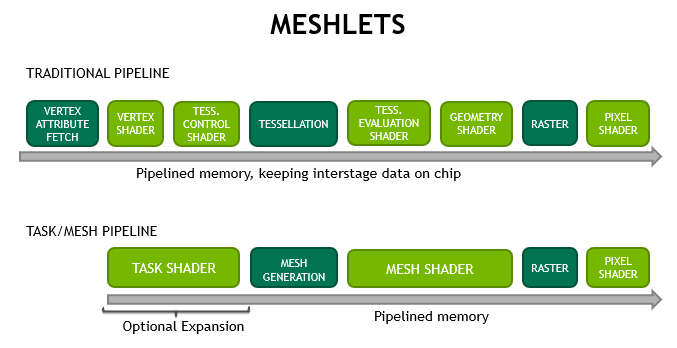

pixel/fragment shader 没有影响。传统的管线仍然能依赖用于使用提供很好的效果。图5 高亮了管线风格的差异。

Mesh Shader 的管线 mesh shading pipeline （网格着色器管线）替换了一般的 VTG pipeline 管线（VTG = Vertex / Tessellation / Geometry）。

新的 mesh shader 管线为开发者提供了一些好处：

• Higher scalability：更高的稳定性着色器单元，减少固定函数对图元处理的影响。通用性，现在 GPUs 将可以用于更多不同的应用程序中，添加更多的内核，和提升 着色器通用内存，和算术性能。
• Bandwidth-reduction：减少带宽消耗，更加直接的重复顶点（可复用的顶点），再许多帧中都可以复用。当前的 API 模型意味着 index buffer 在硬件中每次都扫描。巨量的 meshlets 意味着更高的顶点复用，也降低了对带宽的需求（bandwitdh requirements）。还有开发者可以引入他们自己的压缩或程序生成的调度。task shader 的 expansion/filtering 都是可选的，可以完全的跳过这些数据的获取。
• Flexibility：灵活性，它是定义 mesh topology（网格拓扑）和创建图形的工作。之前的 tessellation shader 限制于 固定的 tessellation 模式， geometry shader 忍受着低效的线程，不友好的编程模型方式来在每个线程创建三角带条。

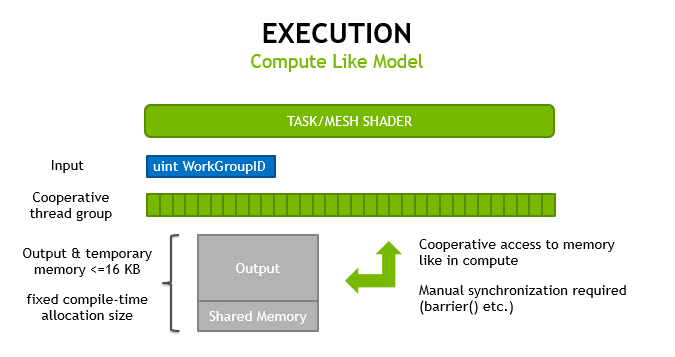

Mesh shading 用的是 compute shader 的编程模式，给开发者自由的使用线程来处理不同的共享数据。当 rasterization（光栅化）禁用了，两个阶段可以用于通用计算的工作。 图5。Mesh shader 表现的类似与 compute shader，使用写作线程的模型。

但 mesh 和 task shader 都是 compute shader 编程模型，使用协作线程来计算他们的结果，no inputs other than a workgroup index（除了 workgroup 索引外都不需要输入的数据）。这些执行在图形管线；因此硬件直接管理内存在多个阶段间的传输并保持在芯片中（kept on-chip）。

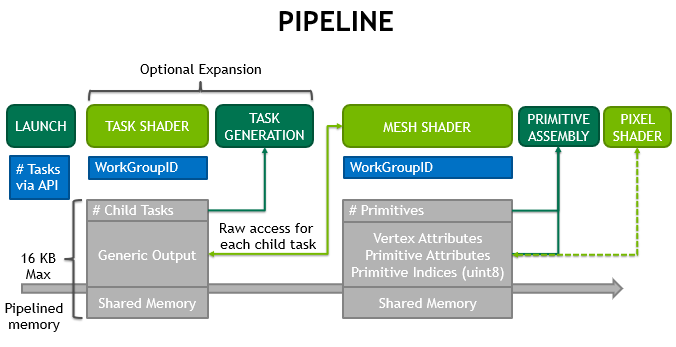

我们将展示如何处理图元剔除的例子，线程可以在一个 workgroup 中访问所有的顶点。图6 代表 task shader 可以提早剔除的能力。 图6。task shader 是可选的，task shader 开启可提前剔除来提升 throughput（吞吐量）。

通过 task shader optional expansion（可选的展开）允许提早的剔除图元组，或是直接的标记 LOD。该机替代了 instancing 或是 multi draw indirect 的方式来绘制小网格。这些配置类似与 tessellation control shader 设置如和细分一小块表面（~task workgroup）和影响要创建多少个 tessellation evaluation 的调用（~mesh workgroup）。

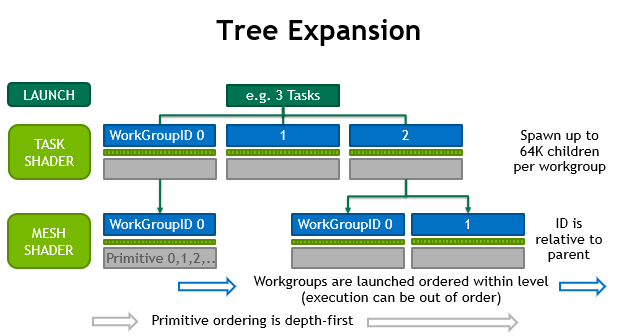

在一个 task workdgroup 能发射（生成）多少个 mesh workdgroups 是有限制的。第一代硬件最大支持 每个 task 任务生成 64K 子空间。在 mesh 子对象的总数没有限制，通过所有 tasks 执行 draw call 绘制。同样的，如果没有使用 task shader，draw call 时 的大量的 mesh workgroups 生成是没有限制的。图7 表示了这个工作。 图7。Mesh shader 工作组流

第T个task的children子任务都会保证在第T-1个之后执行。然而，task 和 mesh workdgroups 工作组是完全管线化的，所以是不需要等待之前的 childrene task 任务完整。

task shader 一般用于动态的生成或是过滤工作。静态的设置受益于单独使用 mesh shader。

光栅器输出的网格和图元都是保留的。光栅器禁用的话，task 和 mesh shader 可用于实现基础的 compute-trees （计算树）。

Meshlets and Mesh Shading - Meshlets 和 Mesh 着色

每一个 meshlet 代表着一个可变的顶点和图元的数量。连接的对应图元是没有限制的。然而，他们的 shader code 的数量必须在限制的范围内。

我们推荐使用 64 个顶点 和 126 个图元。126中的’6’没有打错。第一代的硬件分配图元的索引使用 128 字节并预留 4 字节作用图元的数量。因为 3 * (126 + 4) 就是 3 * 128 = 384个字节块。超过 126 个三角形将分配到下一个 128 字节（说实话，我对这英文表达能力、和我自己的理解能力表示怀疑，我看过一些其他的教程英文表达能力的清晰度，绝对比 NVidia 这篇好很多，为何会酱紫。。。）84 和 40 都都是很好的数值。

在每个 GLSL mesh-shader 代码中，workdgroup 在图形管线分配 大量固定的网格内存。

最大值，与大小 与 图元的输出如下定义：

分配的每个 meshlet 的大小依赖于编译期间的决定的大小，就像 输出的attributes 是参考shader的。分配的越少，能在硬件并行运行的 workdgroup 就可以越多。workdgroup 共享的一块在 on-chip 上的共用内存都是可以访问的。因为我们推荐输出的或是共享的内存尽可能这块共享内存。这在现在的着色器是可行的。然而，内存的占用量将会更高，自从我们允许更大量的顶点和图元的数量在当前编程模式中。

// Set the number of threads per workgroup (always one-dimensional).
// 设置每个 workdgroup 的线程数量（总是一维的）
  // The limitations may be different than in actual compute shaders.
  // 限制可能与 compute shader 不同。
  layout(local_size_x=32) in;

  // the primitive type (points,lines or triangles)
  // 图元类型（点，线或三角形）
  layout(triangles) out;
  // maximum allocation size for each meshlet
  // 每个 meshlet 的最大分配大小
  layout(max_vertices=64, max_primitives=126) out;

  // the actual amount of primitives the workgroup outputs (
