数字IC手撕代码--交通灯

题目

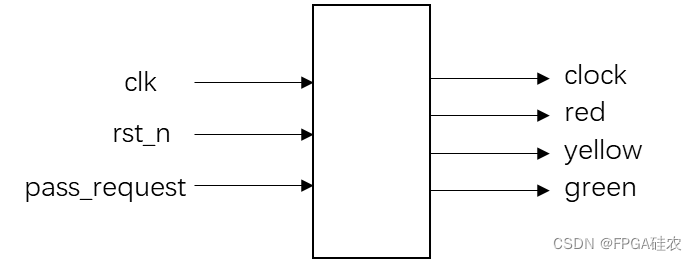

描述 要求实现一个交通红绿灯，具有红黄绿三个小指示灯和一个行人按钮，正常情况下，机动车道指示灯按照60时钟周期绿灯，5个时钟周期黄灯，10个时钟周期红灯循环。当行人按钮按下，如果剩余绿灯时间大于10个时钟，则缩短为10个时钟，小于10个时钟则保持不变。 模块的信号接口图如下： 请使用VerilogHDL语言实现，并编写testbench验证功能。

代码

设计

`timescale 1ns/1ns

module triffic_light
    (
		input rst_n, //异位复位信号，低电平有效
        input clk, //时钟信号
        input pass_request,
		output reg [7:0]clock,
        output reg red,
		output reg yellow,
		output reg green
    );
    parameter RED=0;
    parameter GREEN=1;
    parameter YELLOW=2;
    reg [1:0] state,next_state;
	//60 clk green
	//5 clk yellow
	//10 clk red
    always@(posedge clk,negedge rst_n)
        if(~rst_n)
            state
