Xilinx XDMA 例程代码分析与仿真结果

PCIe学习笔记系列：

1. PCIe基础知识及Xilinx相关IP核介绍 概念了解：简单学习PCIe的数据链路与拓扑结构，另外看看有什么相关的IP核。
2. 【PG054】7 Series Integrated Block for PCI Express IP核的学习 基础学习：关于Pcie IP核的数据手册，学习PCIe相关的IP核的配置参数及其对应的含义。
3. Xilinx PCIe IP核示例工程代码分析与仿真 基础学习：关于PCIe IP核的仿真，学习PCIe的配置流程以及应用过程。
4. Xilinx XDMA 例程代码分析与仿真结果 应用学习：关于Xilinx PCIe DMA IP核的仿真，学习 PCIe DMA 的配置过程以及具体的数据传输流程。
5. XDMA linux平台调试过程记录 应用学习：关于XDMA的实际调试过程，可在此基础上定制自己的需求。

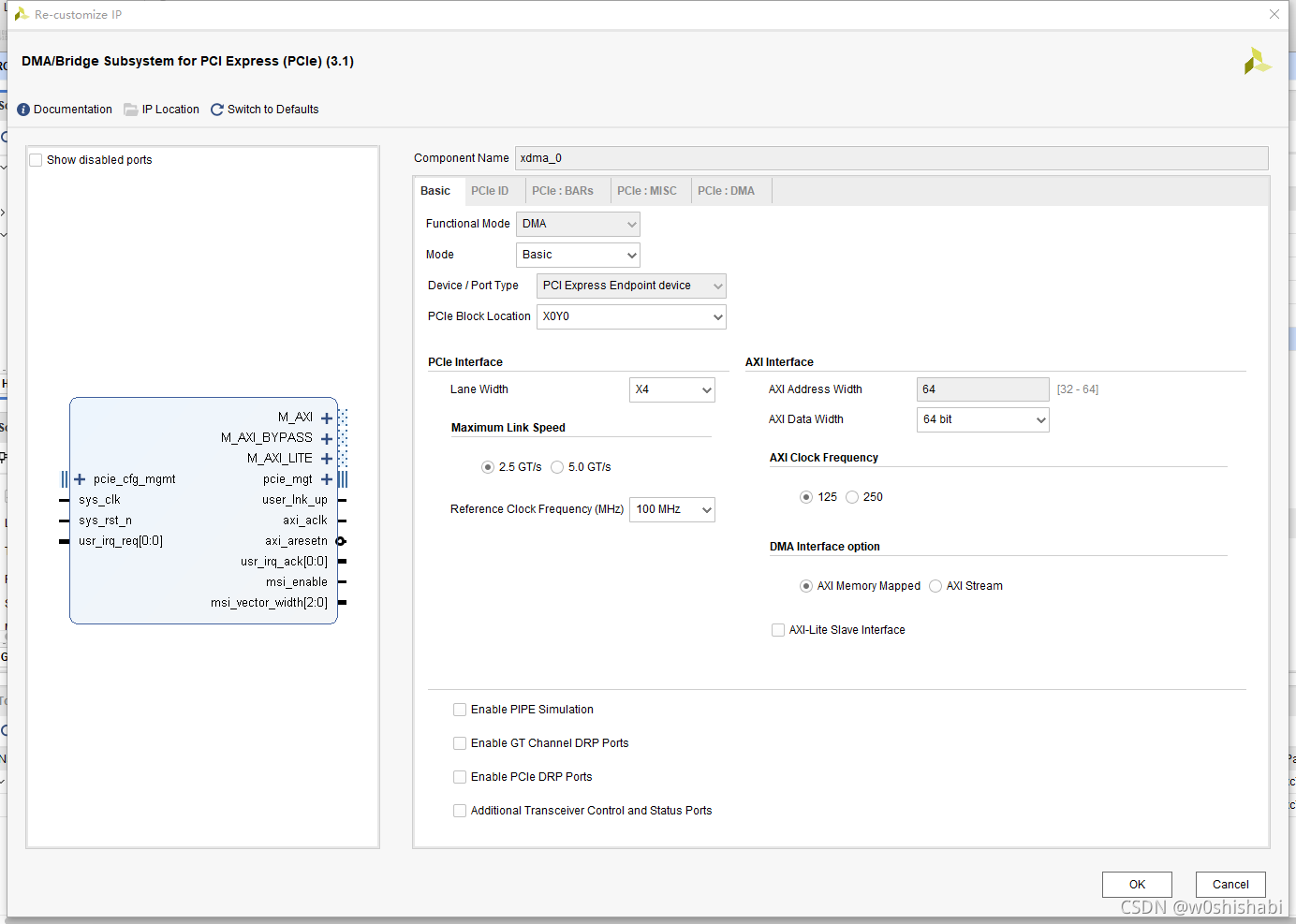

1 IP核的配置 1.1 Basic

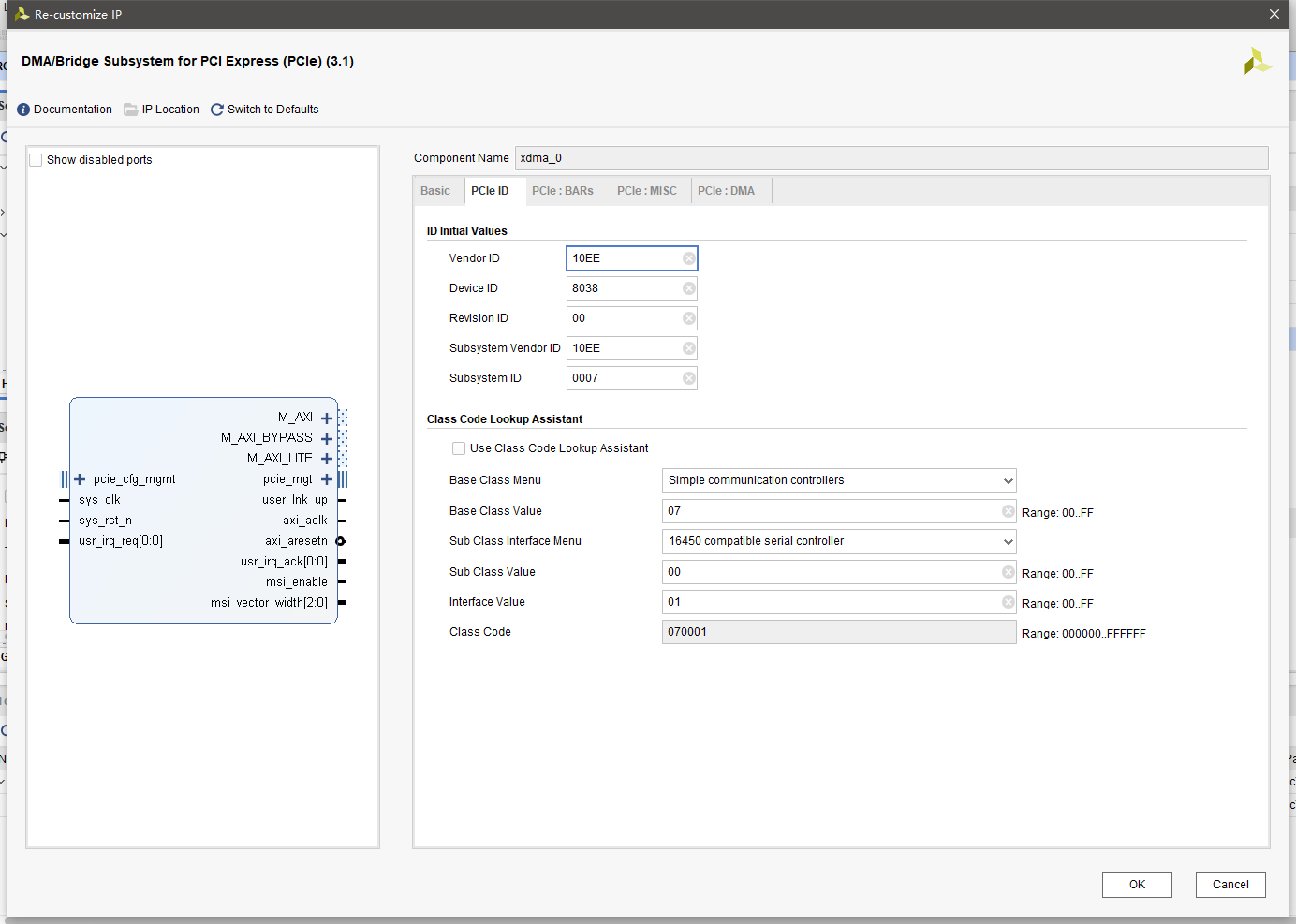

1.2 PCIe ID

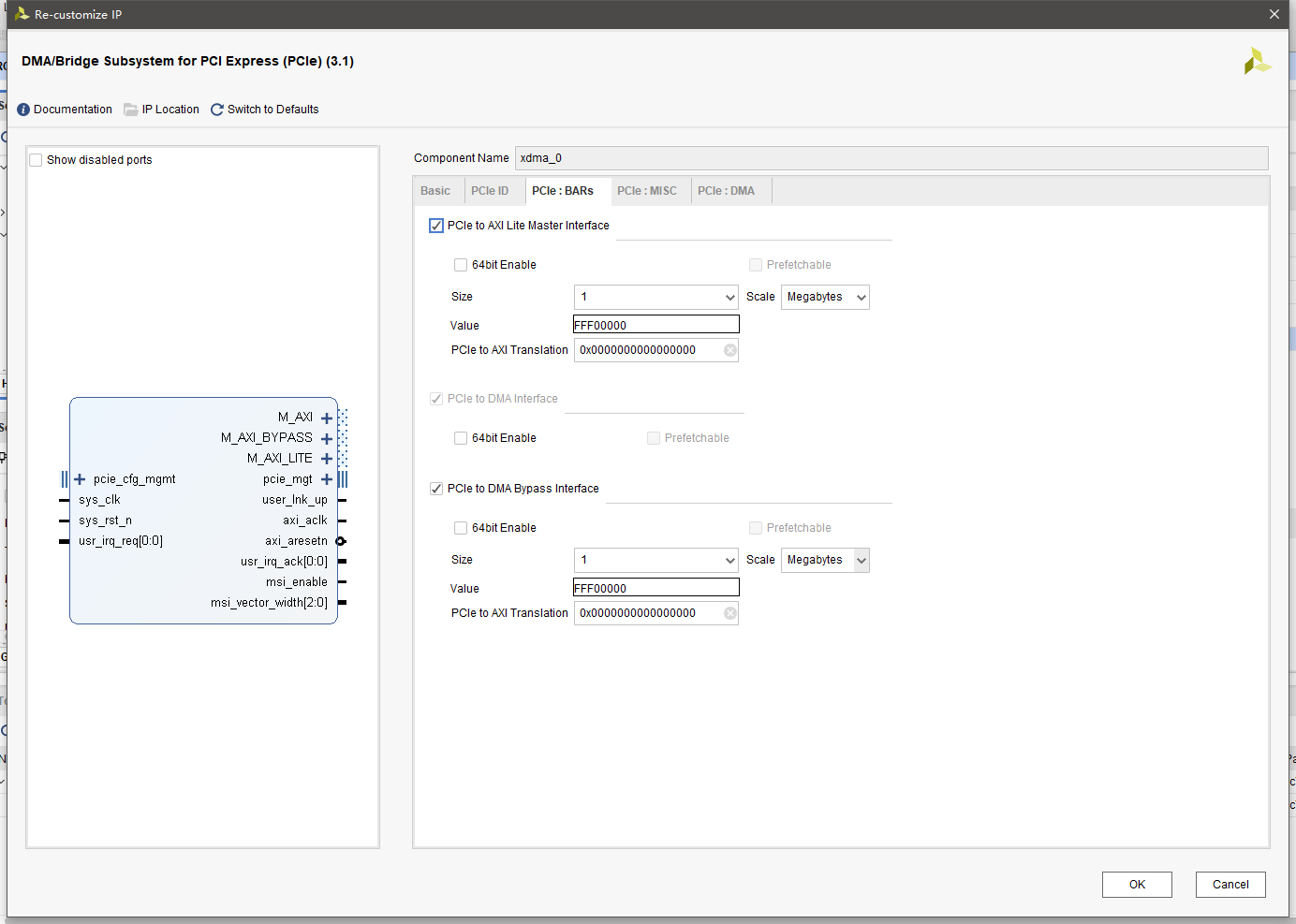

1.3 PCIe:BARs

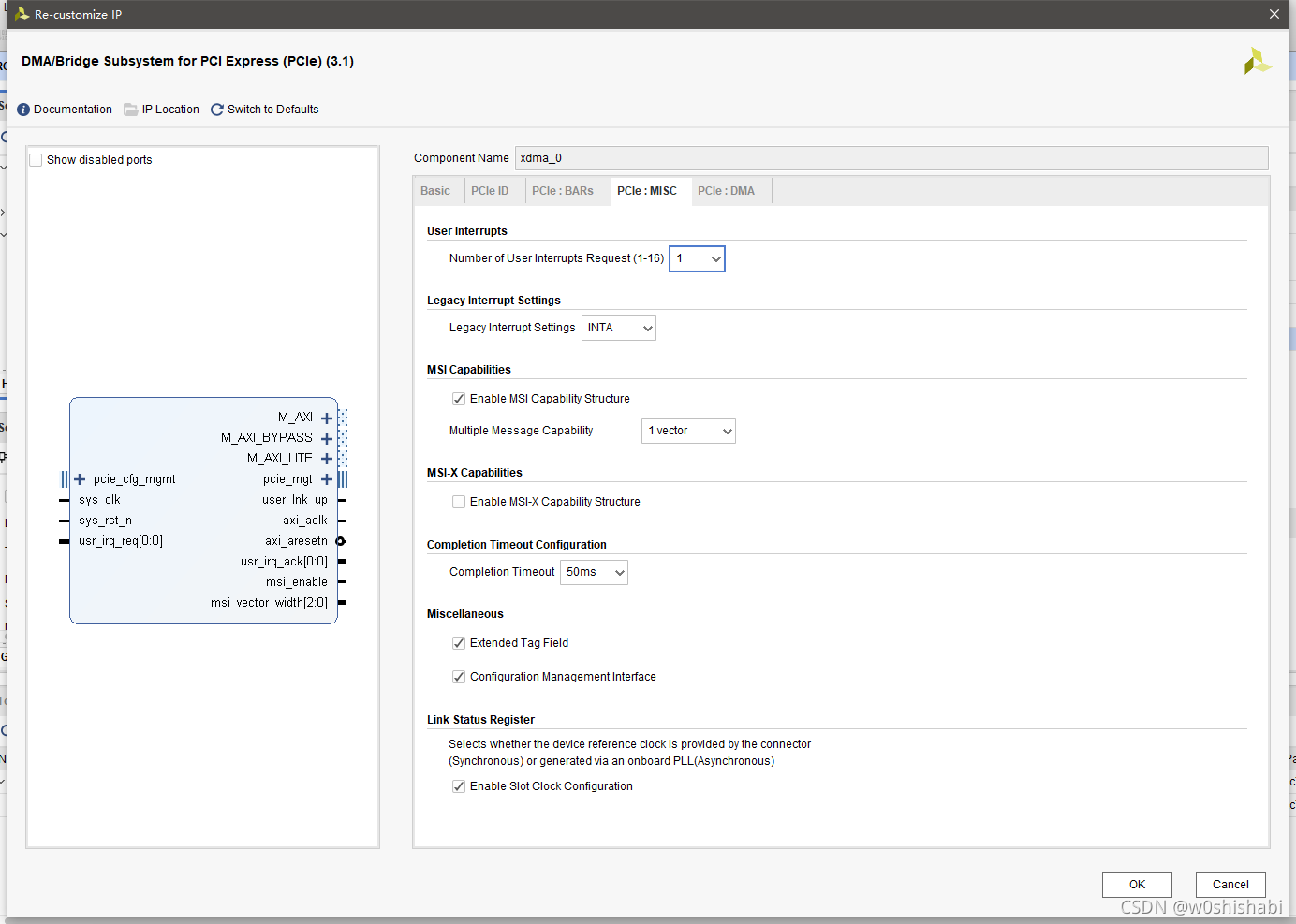

1.4 PCIe:MISC

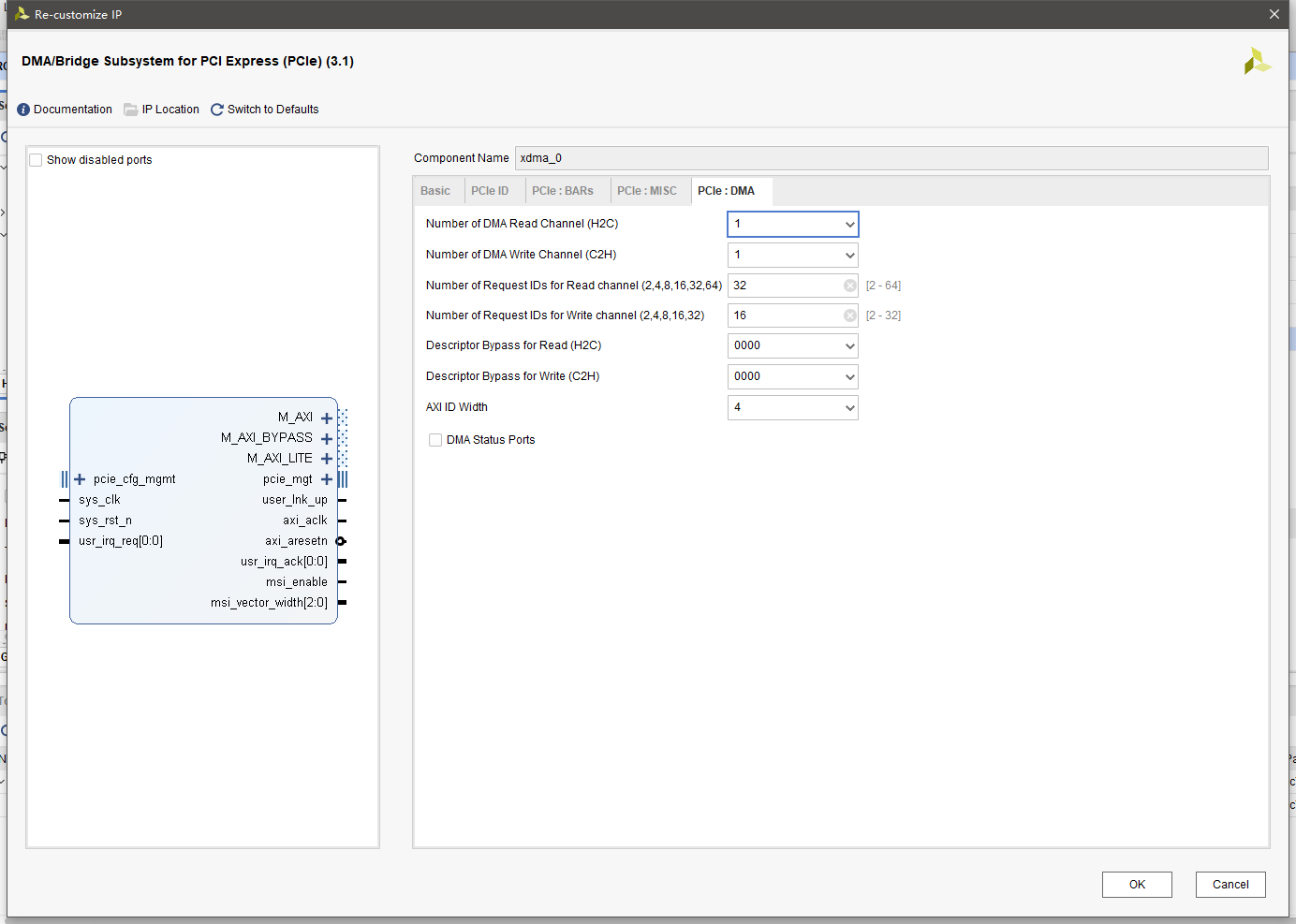

1.5 PCIe:DMA

2 生成IP核的例程 2.1 例程结构

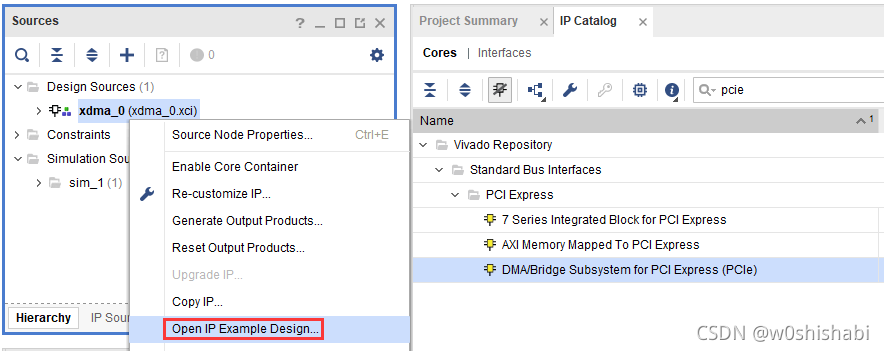

配置好IP核后右击IP核选择Open Ip Exanple Design...打开例程

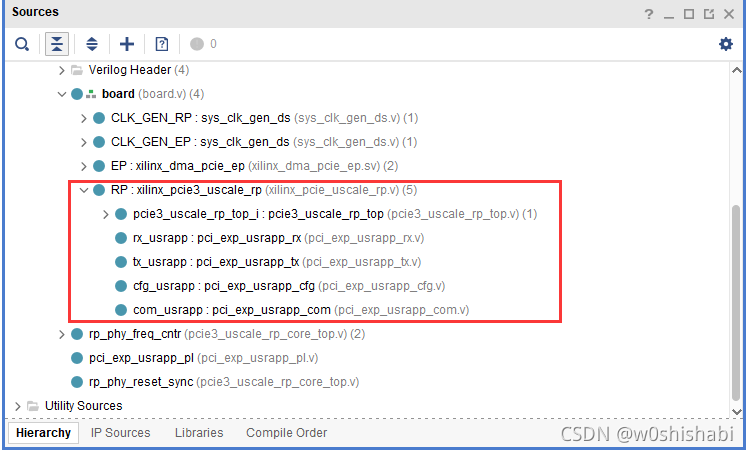

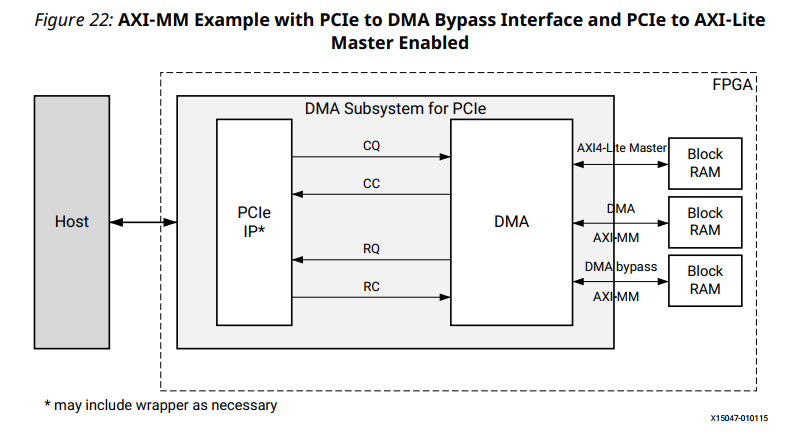

例程的结构：

当然，右边的接口根据自己是否使能会有变化。因为用于仿真，所以我们在BAR中同时勾选了AXI4-Lite master interface和DMA Bypass interface，所以仿真工程同时会有这三个接口。

2.2 例程的仿真

生成的例程的TestBench环境中有一个PCI Express Root Port 模型，可以与提供的PIO（Programmed Input/Output ，PIO）设计或与个人设计一起使用。模型的目的是为下游提供源机制的TLP流激励用户的设计，以及在仿真环境中从用户设计接收上游PCI Express TLP流的机制。初始化核心配置空间、创建TLP事务、生成TLP日志以及提供创建和验证测试的接口的所有重要工作都已完成。不需要自己搭建testbench。

Root Port 模型包括：

• 测试编程接口(TPI)，激励端点设备PCI Express。
• 演示如何使用测试程序TPI的示例测试。
• 所有 Root Port模型组件的Verilog源代码，允许自定义test bench。

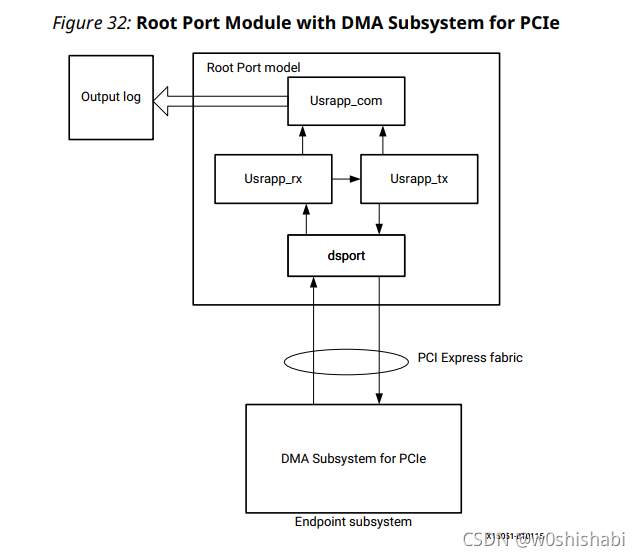

模型结构及与PCIe DMA Subsystem 的连接：

大致的结构是usrapp_tx和 usrapp_rx通过dsport与DUT进行TLP包的收发。DUT中包含PCIe DMA Subsystem。

dsport则模拟数据链路层以及物理层在数据通信过程中的相关处理。

usrapp_com模块中则是一些共享的逻辑，比如TLP处理以及log文件的输出。

因为先安装的Vivado 2017.1（XDMA IP核版本为3.1），后安装的2018.3（对应版本为4.1），导致我的2018.3和Modelsim联合仿真环境有问题，所以使用2017.1版本进行仿真。

2.2.1 测试用例

DMA Subsystem for PCIe 可以配置成AXI4 内存映射（AXI-MM）或者AXI4-Stream（AXI_ST）接口。仿真测试用例通过读取配置寄存器来判断是配置的哪个接口。然后基于AXI的设置，执行对应的仿真。

测试用例名称描述Dma_test0AXI-MM接口的仿真，读取Host的内存进行然后写入道block RAM中（H2C）。然后读取block RAM中的数据然后写入到Host内存（C2H）。这个测试用例最后会比较数据的正确性Dma_stream0AXI4-Stream接口仿真。从Host内存读取数据并发送到AXI4-Stream用户接口(H2C)，然后数据被环回到主机内存(C2H)。

H2C和C2H的仿真模型有64字节的传输大小限制。

2.2.2 仿真过程

官方手册描述的仿真步骤：

AXI4内存映射接口

首先，测试用例启动H2C引擎，H2C引擎从Host内存中读取数据然后写到用户端的Block RAM。然后，测试用例启动C2H引擎，从Block RAM 中读取数据然后写到Host 内存中。仿真的步骤：

1. 测试用例为H2C引擎设置一个描述符。
2. H2C描述符给出数据长度64字节、源地址(Host)和目的地址(Card)。
3. 将数据(增量数据)写入源地址空间。
4. 测试用例也为C2H引擎设置了一个描述符。
5. C2H描述符提供数据长度64字节、源地址(Card)和目的地址(Host)。
6. PIO写入H2C描述符启动寄存器。
7. PIO写入H2C控制寄存器以启动H2C传输。
8. DMA传输将数据从host源地址传输到block RAM目的地址。
9. 然后测试用例启动C2H传输。
10. PIO写入C2H描述符启动寄存器。
11. PIO写入C2H控制寄存器以启动C2H传输。
12. DMA传输将数据从block RAM源地址传输到host目的地址。
13. 测试用例比较数据的正确性。
14. 测试用例检查 H2C和C2H描述符完成计数(值为1)。

AXI-Stream 接口

对于 AXI-Stream，示例设计是一个环回设计。首先，测试用例启动C2H引擎。C2H引擎等待H2C引擎传输的数据。然后，测试用例启动H2C引擎。H2C引擎从host读取数据并发送到Card, Card被循环回给C2H引擎。然后，C2H引擎获取数据，并将数据写回host内存。下面是仿真步骤:

1. 测试用例为H2C引擎设置一个描述符。
2. H2C描述符提供数据长度64字节、源地址(Host)和目的地址(Card)。
3. 将数据(增量数据)写入源地址空间。
4. 测试用例也为C2H引擎设置了一个描述符。
5. C2H描述符给出数据长度64字节、源地址(Card)和目的地址(host)。
6. PIO写入C2H描述符启动寄存器。
7. PIO写入C2H控制寄存器，首先启动C2H传输。
8. C2H引擎启动，等待来自H2C端口的数据。
9. PIO写入H2C描述符启动寄存器。
10. PIO写入H2C控制寄存器以启动C2H传输。
11. H2C引擎从主机源地址获取数据到Card目的地址。
12. 数据环回到C2H引擎。
13. C2H引擎从Card获取数据，然后发送和写入host内存目标地址。
14. 测试用例检查H2C和C2H描述符完成计数(值为1)。

2.2.3 Descriptor Bypass 模式

当H2C和C2H的Channel 0 选择为描述符旁路选项时，可以进行描述符旁路模式的Vivado仿真。示例设计产生了一个描述符准备泵在描述符旁路模式接口。 当传输开始时，一个H2C和一个C2H描述符在描述符旁路接口中传输，然后按照上面章节的解释执行DMA传输。描述符仅为64字节的传输设置。

2.4 测试任务 名称描述TSK_INIT_DATA_H2C这个任务为H2C引擎生成一个描述符，并在主机内存中初始化源数据。TSK_INIT_DATA_C2H这个任务为C2H引擎生成一个描述符。TSK_XDMA_REG_READ这个任务读取DMA子系统的PCIe寄存器。TSK_XDMA_REG_WRITE这个任务写DMA子系统的PCIe寄存器。COMPARE_DATA_H2C这个任务比较host内存中的源数据和写入到block RAM的目标数据。这个任务在AXI4 Memory Mapped仿真中使用。COMPARE_DATA_C2H该任务将hose内存中的原始数据与C2H引擎写入host的数据进行比较。这个任务在AXI4 Memory Mapped仿真中使用。TSK_XDMA_FIND_BAR该任务在不同启用的bar之间查找XDMA配置空间。(BAR0 BAR6)TSK_WRITE_CFG_DW对RP的配置空间进行写操作

值得一提的是，我们在Xilinx PCIe IP核示例工程代码分析与仿真中已经了解过，TSK_TX_TYPE0/1_CONFIGURATION_WRITE是对EP的配置空间进行写操作。而TSK_WRITE_CFG_DW是对RP的配置空间进行写操作，同理，读操作TSK命名格式也是类似的。

3 仿真结果 3.1 tx_usrapp:pci_exp_usrapp_tx中的初始化

与Xilinx PCIe IP核示例工程代码分析与仿真关于7 Series FPGAs Integrated Block for PCI Express IP核的仿真分析过程类似。分析验证一下上述的仿真步骤。

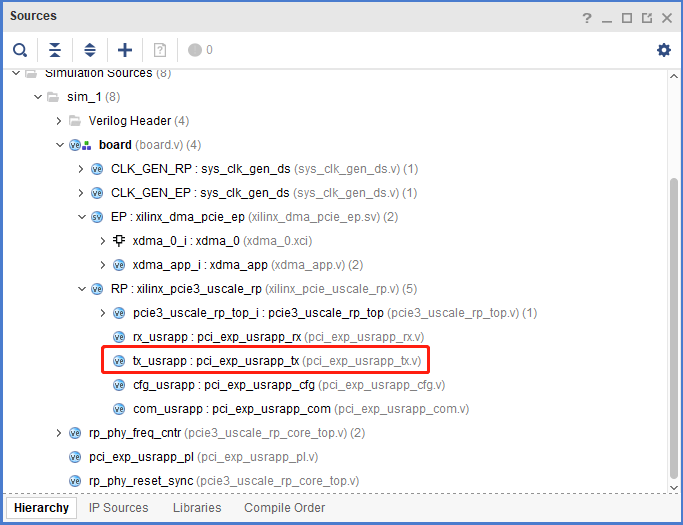

首先查看测试用例的名称，文件层次为board/RP/tx_usrapp：

其中有一个initial块：

initial begin
  dmaTestDone         = 0;
  pfIndex             = 0;
  pfTestIteration     = 0;

  expect_status       = 0;
  expect_finish_check = 0;
  testError           = 1'b0;
  // Tx transaction interface signal initialization.
  pcie_tlp_data       = 0;
  pcie_tlp_rem        = 0;

  EP_BUS_DEV_FNS      = EP_BUS_DEV_FNS_INIT;
  // Payload data initialization.
  TSK_USR_DATA_SETUP_SEQ;

  board.RP.tx_usrapp.TSK_SIMULATION_TIMEOUT(10050);
  board.RP.tx_usrapp.TSK_SYSTEM_INITIALIZATION;
  board.RP.tx_usrapp.TSK_BAR_INIT;

  // Find which BAR is XDMA BAR and assign 'xdma_bar' variable
  board.RP.tx_usrapp.TSK_XDMA_FIND_BAR;

  if ($value$plusargs("TESTNAME=%s", testname))
      $display("Running test {%0s}......", testname);
  else begin
|
      // decide if AXI-MM or AXI-ST
      board.RP.tx_usrapp.TSK_XDMA_REG_READ(16'h00);
      if (P_READ_DATA[15] == 1'b1) begin
|  testname = "dma_stream0";
          $display("*** Running XDMA AXI-Stream test {%0s}......", testname);
      end
      else begin
         testname = "dma_test0";
         $display("*** Running XDMA AXI-MM test {%0s}......", testname);
      end
  end

  //Test starts here
  if (testname == "dummy_test") begin
      $display("[%t] %m: Invalid TESTNAME: %0s", $realtime, testname);
      $finish(2);
  end
  `include "tests.vh"
  else begin
      $display("[%t] %m: Error: Unrecognized TESTNAME: %0s", $realtime, testname);
      $finish(2);
  end


end

line15: TSK_USR_DATA_SETUP_SEQ 负载数据初始化

将DATA_STORE中的数据初始化位0~4095。

line17: TSK_SIMULATION_TIMEOUT

设置board.RP.rx_usrapp.sim_timeout的值为10050

line18: TSK_SYSTEM_INITIALIZATION 对RP进行配置，等待系统初始化完成以及建立链路

• 等待复位完成
• 等待链路建立

在同一个源文件找到TSK_SYSTEM_INITIALIZATION 的定义进行分析：

1. 首先TSK_WRITE_CFG_DW(32’h01, 32’h00000007, 4’h1)，对RP配置空间地址32’h01写32’h00000007，4’h1是字节选通，含义是选通低字节。

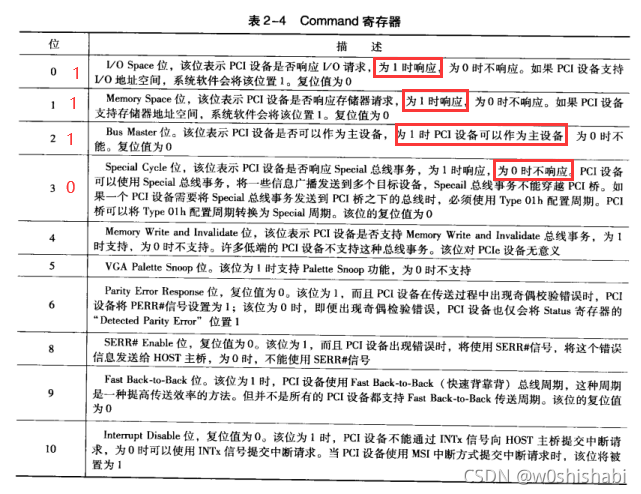

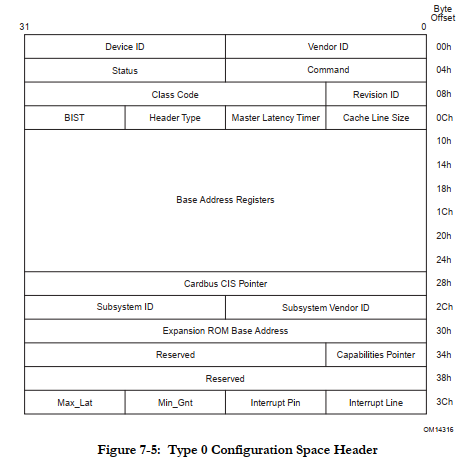

首先回顾一下Xilinx type0(桥设备为type1，非桥设备为type0)PCIe设备的配置空间：

注意一下，数据位宽是32位，地址与EP写配置空间命令一样，指的是DW地址。

所以指令的作用是：

最主要的作用是配置为主设备。

2. TSK_READ_CFG_DW(12’h068/4)

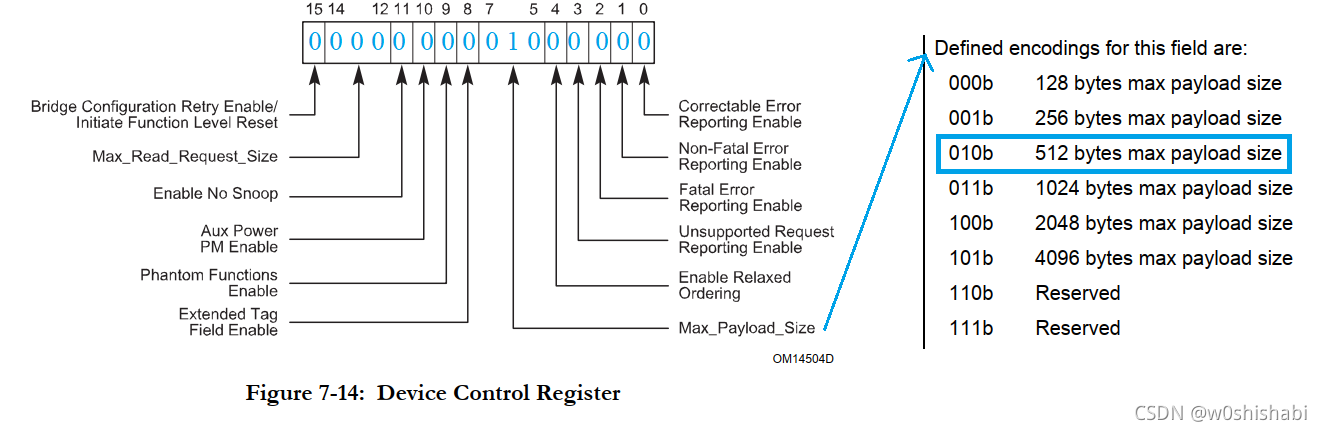

读取字节地址为0x68的配置空间寄存器，字段为Device Control Register。

其他字节可以看Xilinx PCIe IP核示例工程代码分析与仿真的“2.2.2 PCIe配置空间”，这里就不重复贴图了。

读出的值cfg_rd_data为32’h0。

3. cfg_usrapp.TSK_WRITE_CFG_DW(DEV_CTRL_REG_ADDR/4,( board.RP.cfg_usrapp.cfg_rd_data | (DEV_CAP_MAX_PAYLOAD_SUPPORTED * 32)) , 4’h1)

其中board.RP.cfg_usrapp.cfg_rd_data | (DEV_CAP_MAX_PAYLOAD_SUPPORTED * 32)=32’h0 | 32’40 = 32’h40

作用：在原配置的基础上设置Max_Payload_Size的值。

可见，设置Max_Payload_Size = 512Byte

以上3步的波形：

4. TSK_SYSTEM_CONFIGURATION_CHECK

这一步使用TSK_TX_TYPE0_CONFIGURATION_READ(DEFAULT_TAG, 12’h070, 4’hF);读取字节起始地址为12’h070的DW，字段为Link Control和Link Status。读取到的数据为32’h10410000。

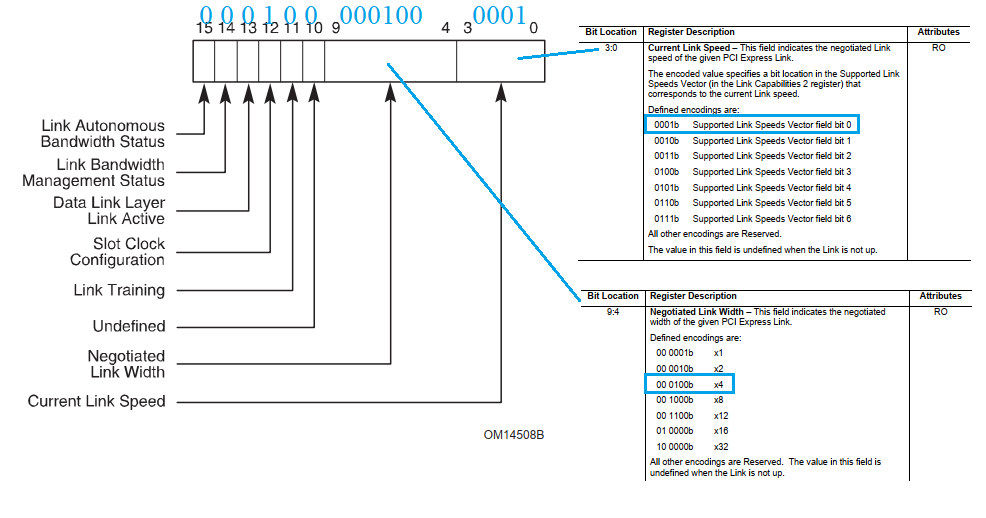

此DW的bit[19：16]代表链路速度（我们设置的为2.5GT/s）。bit[23:20]代表链路宽度（我们设置为4）。

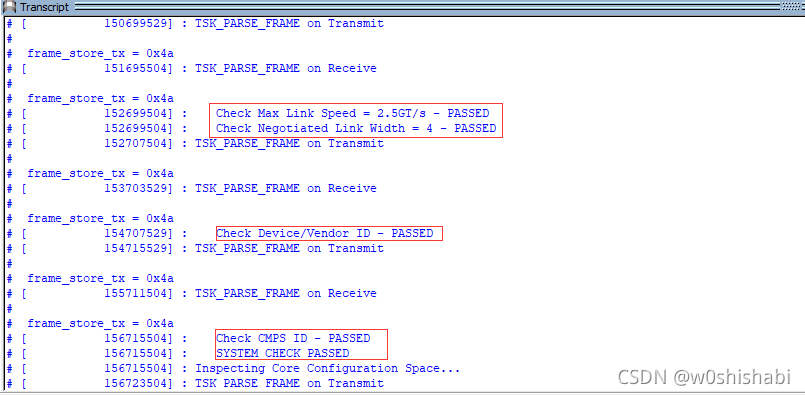

同理完成供应商、CMPS ID的校验：

line19: 任务TSK_BAR_INIT，其中包含4个子任务

• TSK_BAR_SCAN：PCI协议规定给基地址寄存器写全1就会返回BAR的范围。

寄存器 BAR_INIT_P_BAR_RANGE 存储BAR范围。

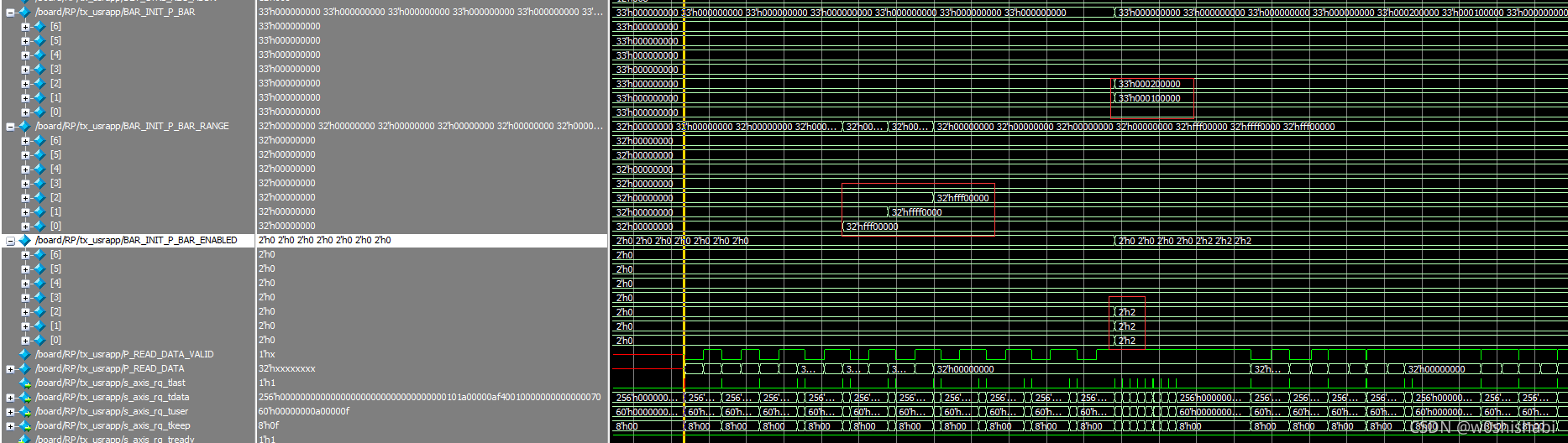

可以看到，完成BAR扫描后，BAR0（BAR_INIT_P_BAR_RANGE[0]），BAR1（BAR_INIT_P_BAR_RANGE[1]），BAR2（BAR_INIT_P_BAR_RANGE[2]）的值分别为32’hfff00000、32’hffff0000、32’hfff00000，分别对应AXI-Lite master接口、DMA接口和Bypass接口连接的存储空间大小。这与我们设置的值是一致的。

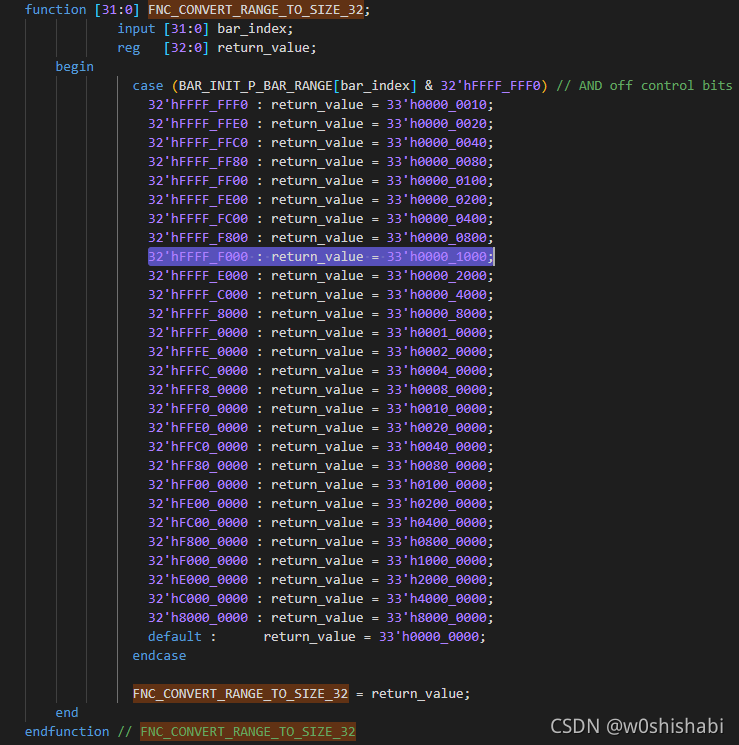

但是我们可以看到，在XIlinx的应用中，设置的32’hfff00000只是一个编号值，在初始化过程中，会通过任务FNC_CONVERT_RANGE_TO_SIZE_32对这个编号进行转换：

可以看到，编号32’hfff00000对应的实际大小33’h0010_0000、33’h0001_0000、33’h0010_0000（1MB,64KB,1MB）

• TSK_BUILD_PCIE_MAP：查询BAR的映射关系

寄存器BAR_INIT_P_BAR_ENABLED 存储映射关系。

寄存器BAR_INIT_P_BAR 存储BAR对应的基地址。

寄存器BAR_INIT_P_BAR_ENABLED的值映射关系0未使用BAR1io mapped2mem32 mapped3mem64 mapped

1. 关于映射类型

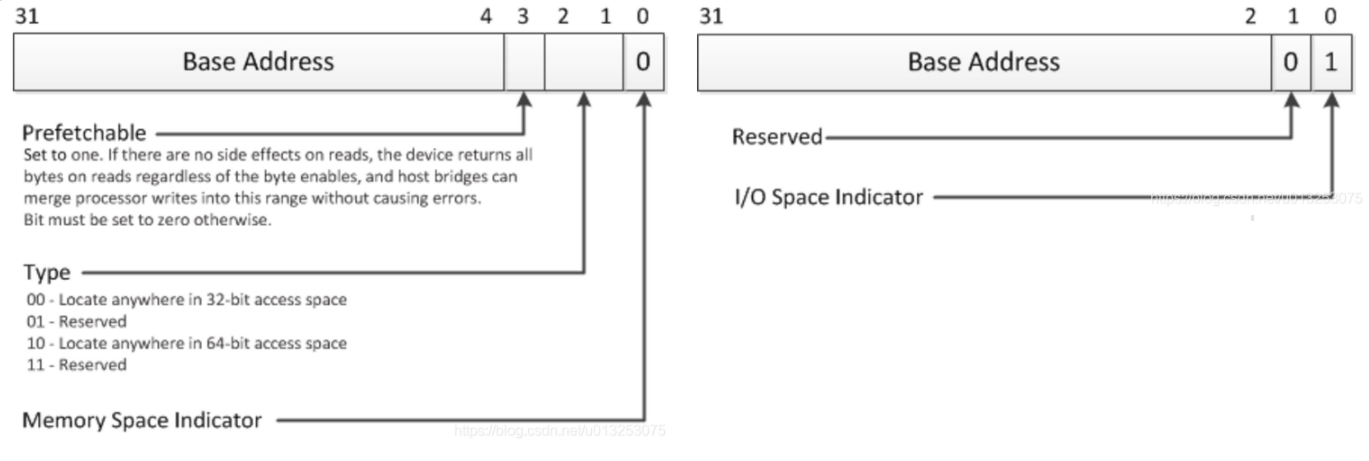

是根据最后一个字节进行判断的，具体没有找到资料，只是找到一张有点类似的图：

程序在判断映射关系时，也是按照上图的协议进行判断的。

根据范围推断出映射的类型，可以看到，完成BAR扫描后，BAR0（BAR_INIT_P_BAR_ENABLED[0]），BAR1（BAR_INIT_P_BAR_ENABLED[1]），BAR2（BAR_INIT_P_BAR_ENABLED[2]）的值都为2’h2，说明AXI-Lite master接口、DMA接口和Bypass接口都是32位内存映射。这与我们设置的值是一致的。

2. 关于基地址的计算

根据初始地址以及各BAR尺寸计算，所以推测设置size为编号值的目的之一应该也是为了满足这个算法，可能x86架构都是这个规范，计算的算法为：

ii从0~6遍历：
    // We need to calculate where the next BAR should start based on the BAR's range
    BAR_INIT_TEMP = BAR_INIT_P_MEM32_START & {1'b1,(BAR_INIT_P_BAR_RANGE[ii] & 32'hffff_fff0)};

    if (BAR_INIT_TEMP < BAR_INIT_P_MEM32_START) begin

        // Current MEM32_START is NOT correct start for new base
        BAR_INIT_P_BAR[ii] =     BAR_INIT_TEMP + FNC_CONVERT_RANGE_TO_SIZE_32(ii);
        BAR_INIT_P_MEM32_START = BAR_INIT_P_BAR[ii] + FNC_CONVERT_RANGE_TO_SIZE_32(ii);

    end
    else begin

        // Initial BAR case and Current MEM32_START is correct start for new base
        BAR_INIT_P_BAR[ii] =     BAR_INIT_P_MEM32_START;
        BAR_INIT_P_MEM32_START = BAR_INIT_P_MEM32_START + FNC_CONVERT_RANGE_TO_SIZE_32(ii);

    end

初始值：

变量初始值BAR_INIT_P_MEM32_START32’h0BAR_INIT_P_BAR_RANGE[0]32’hFFF00000BAR_INIT_P_BAR_RANGE[1]32’hFFFF0000BAR_INIT_P_BAR_RANGE[2]32’hFFF00000BAR_INIT_P_BAR_RANGE[3]32’h0BAR_INIT_P_BAR_RANGE[4]32’h0BAR_INIT_P_BAR_RANGE[5]32’h0BAR_INIT_P_BAR_RANGE[6]32’h0

计算过程：

step1step2step3step4iiBAR_INIT_P_MEM32_STARTBAR_INIT_TEMPBAR_INIT_TEMP < BAR_INIT_P_MEM32_STARTBAR_INIT_P_BAR[ii]032’h032’h0FALSE32’h0132’h0010_000032’h0010_0000FALSE32’h0010_0000232’h0011_000032’h0010_0000TRUE32’h0020_00003////4////5////6////

得到的基地址为：

BAR0对应的基地址：32’h00000000 BAR1对应的基地址：32’h00100000 BAR2对应的基地址：32’h00200000

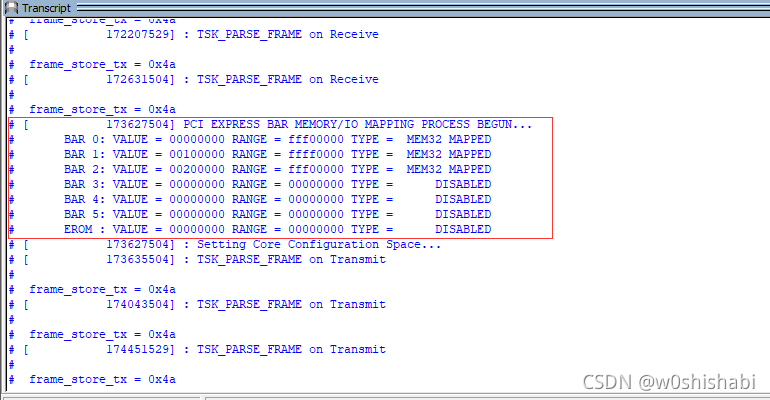

• TSK_DISPLAY_PCIE_MAP

将上面两个扫描的结果显示出来：

• TSK_BAR_PROGRAM

将计算出来的基地址写进BAR中。

虽然使用的是RQ总线，但是Xilinx还是把TLP包打包了一下方便分析。

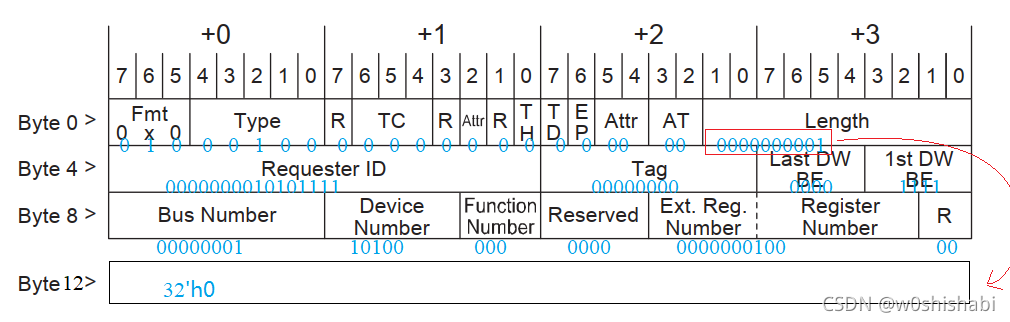

以写BAR0为例，TLP为：

这是一个寄存器配置TLP包，作用为往地址为0x10(BAR0)写32’h0

line22:TSK_XDMA_FIND_BAR

找到哪个BAR是XDMA BAR并赋值’xdma_bar’变量

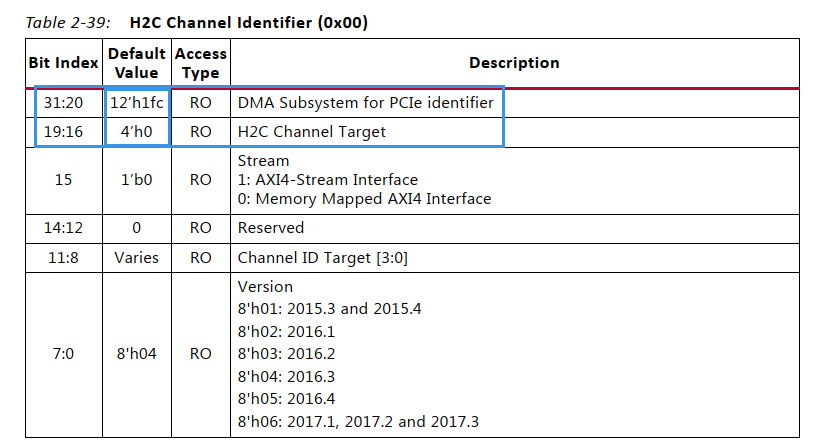

具体流程，分别读取映射类型为内存映射的BAR的偏移地址为0x0的数据，我们知道XIlinx对其DMA BAR偏移地址为0x0的寄存器的定义为：

判断的代码为：

寻找的结果：

line24：关于这个系统函数$value$plusargs,这次也学习了一下verilog系统函数： v a l u e value valueplusargs、 t e s t test testplusargs。简单说就是在仿真器运行仿真命令时可以在后面添加一些参数，比如这里可以指定测试用例。

line29: 读取PCIe设备的PCIe to DMA (BAR1)空间，地址为0x00，上面有此寄存器的定义。

根据bit15的值判断是1: AXI4-Stream Interface或0: Memory Mapped AXI4 Interface并选择对应的测试用例是dma_stream0或dma_test0。

line45: 将测试用例的代码包含进来

3.2 sample_tests.vh中测试用例的仿真流程

sample_tests.vh文件中关于名为dma_test0的测试用例的部分为：

else if(testname =="dma_test0")
begin

    //------------- This test performs a 32 bit write to a 32 bit Memory space and performs a read back

|//----------------------------------------------------------------------------------------
|// XDMA H2C Test Starts
|//----------------------------------------------------------------------------------------

    $display(" *** XDMA H2C *** \n");

    $display(" **** read Address at BAR0  = %h\n", board.RP.tx_usrapp.BAR_INIT_P_BAR[0][31:0]);
    $display(" **** read Address at BAR1  = %h\n", board.RP.tx_usrapp.BAR_INIT_P_BAR[1][31:0]);

    //-------------- Load DATA in Buffer ----------------------------------------------------
      board.RP.tx_usrapp.TSK_INIT_DATA_H2C;

|//-------------- DMA Engine ID Read -----------------------------------------------------
      board.RP.tx_usrapp.TSK_XDMA_REG_READ(16'h00);

    //-------------- Descriptor start address x0100 -----------------------------------------
|  board.RP.tx_usrapp.TSK_XDMA_REG_WRITE(16'h4080, 32'h00000100, 4'hF);

    //-------------- Start DMA tranfer ------------------------------------------------------
      $display(" **** Start DMA H2C transfer ***\n");

    fork
    //-------------- Writing XDMA CFG Register to start DMA Transfer for H2C ----------------
      board.RP.tx_usrapp.TSK_XDMA_REG_WRITE(16'h0004, 32'hfffe7f, 4'hF);   // Enable H2C DMA

    //-------------- compare H2C data -------------------------------------------------------
      $display("------Compare H2C Data--------\n");
      board.RP.tx_usrapp.COMPARE_DATA_H2C({16'h0,board.RP.tx_usrapp.DMA_BYTE_CNT});    //input payload bytes
    join
    loop_timeout = 0;
    desc_count = 0;
    //For this Example Design there is only one Descriptor used, so Descriptor Count would be 1
      while (desc_count == 0 && loop_timeout
