大家好，我是小鱼。最近小鱼发现玩机械臂的小姐姐越来越多了，因为又有小姐姐找小鱼请教机械臂手眼标定的事情，所以小鱼今天为了小姐姐们优化一下自己之前写的代码。

之前小鱼之前手撸过tsai的手眼标定算法，但对代码没有做过多的解释，导致有些同学用起来有些吃力，所以今天给大家讲讲小鱼写的手眼标定代码怎么使用。

如果不知道四元数、欧拉角、旋转矩阵是什么的同学建议先看一下台大林沛群老师的机器人学公开课：https://www.bilibili.com/video/av54047883 或者燕山大学公开课，机器人技术。

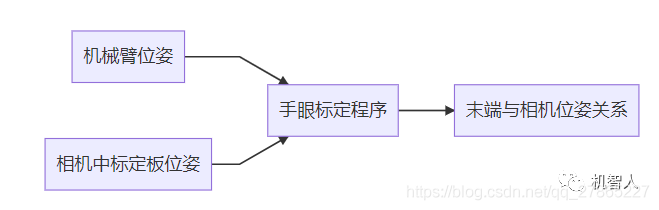

接下来小鱼来一段段解析代码，手眼标定的输入和输出都很简单，昨天有位同学在群里问，为什么要手眼标定？

其实答案就是不标，不知道相机和机械臂到底啥关系，相机识别到了物品，机械臂不知道到哪里抓。

核心算法函数

小鱼将代码进行了二次的封装，将手眼标定变成了一个只有三四十行的函数。

对算法有兴趣的同学，可以关注小鱼公众号，鱼香ROS，后台回复手眼标定即可获得论文原文及算法详解。

` import transforms3d as tfs import numpy as np import math

def handeyecalib(Hgs,Hcs): def skew(v): return np.array([[0,-v[2],v[1]], [v[2],0,-v[0]], [-v[1],v[0],0]])

def rot2quat_minimal(m):
    quat =  tfs.quaternions.mat2quat(m[0:3,0:3])
    return quat[1:]

def quatMinimal2rot(q):
    p = np.dot(q.T,q)
    w = np.sqrt(np.subtract(1,p[0][0]))
    return tfs.quaternions.quat2mat([w,q[0],q[1],q[2]])

Hgijs,Hcijs = [], []
A,B  = [],[]
size = 0
for i in range(len(Hgs)):
    for j in range(i+1,len(Hgs)):
        size += 1
        Hgij = np.dot(np.linalg.inv(Hgs[j]),Hgs[i])
        Hgijs.append(Hgij)
        Pgij = np.dot(2,rot2quat_minimal(Hgij))

        Hcij = np.dot(Hcs[j],np.linalg.inv(Hcs[i]))
        Hcijs.append(Hcij)
        Pcij = np.dot(2,rot2quat_minimal(Hcij))

        A.append(skew(np.add(Pgij,Pcij)))
        B.append(np.subtract(Pcij,Pgij))
MA = np.asarray(A).reshape(size*3,3)
MB = np.asarray(B).reshape(size*3,1)
Pcg_  =  np.dot(np.linalg.pinv(MA),MB)
pcg_norm = np.dot(np.conjugate(Pcg_).T,Pcg_)
Pcg = np.sqrt(np.add(1,np.dot(Pcg_.T,Pcg_)))
Pcg = np.dot(np.dot(2,Pcg_),np.linalg.inv(Pcg))
Rcg = quatMinimal2rot(np.divide(Pcg,2)).reshape(3,3)


A ,B = [], []
id = 0
for i in range(len(Hgs)):
    for j in range(i+1,len(Hgs)):
        Hgij = Hgijs[id]
        Hcij = Hcijs[id]
        A.append(np.subtract(Hgij[0:3,0:3],np.eye(3,3)))
        B.append(np.subtract(np.dot(Rcg,Hcij[0:3,3:4]),Hgij[0:3,3:4]))
        id += 1

MA = np.asarray(A).reshape(size*3,3)
MB = np.asarray(B).reshape(size*3,1)
Tcg = np.dot(np.linalg.pinv(MA),MB).reshape(3,)
return tfs.affines.compose(Tcg,np.squeeze(Rcg),[1,1,1])

可以看到，这个函数有两个输入参数，一个是Hgs,一个是Hcs。

• Hgs是机械臂末端的位姿的齐次矩阵数组
• Hcs相机中标定板的位姿的齐次矩阵数组（也可以使用相机标定时的外参）

不知道什么是齐次矩阵的可以瞅瞅小鱼这篇文章：手眼标定搞定了，手眼矩阵不知道怎么用？快戳！！齐次矩阵就是将旋转矩阵和平移变换合并到了一起。

大家平时用的时候，得到的四元数比较多，所以都会遇到四元数转旋转矩阵再合并平移变换成齐次矩阵的问题，不知道代码怎么写，小鱼这里再推荐一个开源库给你：开源推荐：写机器人算法，你必须掌握的python开源库

数据生产

知道了算法输入是什么，我们就产生数据来投喂吧！因为小鱼使用的机械臂给出的是欧拉角，所以小鱼就使用欧拉角来产生两个矩阵数据。

看看小鱼下面的代码是不是很清晰了，数据通过计算转换成齐次矩阵数组。然后把数组喂给刚刚的上面的函数就完成了手眼标定了

def get_matrix_eular_radu(x,y,z,rx,ry,rz):
    rmat = tfs.euler.euler2mat(math.radians(rx),math.radians(ry),math.radians(rz))
    rmat = tfs.affines.compose(np.squeeze(np.asarray((x,y,z))), rmat, [1, 1, 1])
    return rmat

hand = [1.1988093940033604, -0.42405585264804424, 0.18828251788562061, 151.3390418721659, -18.612399542280507, 153.05074895025035,
        1.1684831621733476, -0.183273375514656, 0.12744868246620855, -161.57083804238462, 9.07159838346732, 89.1641128844487,
        1.1508343174145468, -0.22694301453461405, 0.26625166858469146, 177.8815855486261, 0.8991159570568988, 77.67286224959672]
camera = [-0.16249272227287292, -0.047310635447502136, 0.4077761471271515, -56.98037030812389, -6.16739631361851, -115.84333735802369,
          0.03955405578017235, -0.013497642241418362, 0.33975949883461, -100.87129330834215, -17.192685528625265, -173.07354634882094,
          -0.08517949283123016, 0.00957852229475975, 0.46546608209609985, -90.85270962096058, 0.9315977976503153, 175.2059707654342]

Hgs,Hcs = [],[]
for i in range(0,len(hand),6):
    Hgs.append(get_matrix_eular_radu(hand[i],hand[i+1],hand[i+2],hand[i+3],hand[i+4],hand[i+5]))

运行

直接调用刚刚的函数，即可完成标定。 手眼标定对数据的要求比较高，一定要标定好相机内参，去掉畸变后的数据来获取外参。
