图像的直方图显示了图像的灰阶分布。说白了就是，显示了图像当中每一个点的亮度分布情况（整个图像当中比较亮的点有多少个，黑的点又有多少个。反之，也可以看出某个点是落在了亮的区域还是落在了暗的区域。）。
下面的这个图像是用著名的Trixell平板拍摄的一幅胸片图像的裸格式图像（裸格式图像就是没有经过处理的图像。非然也！一般裸格式图像都是经过平板厂家经过，亮度矫正，坏点坏线矫正，减本底等一系列“前处理”之后得到的的图像）。

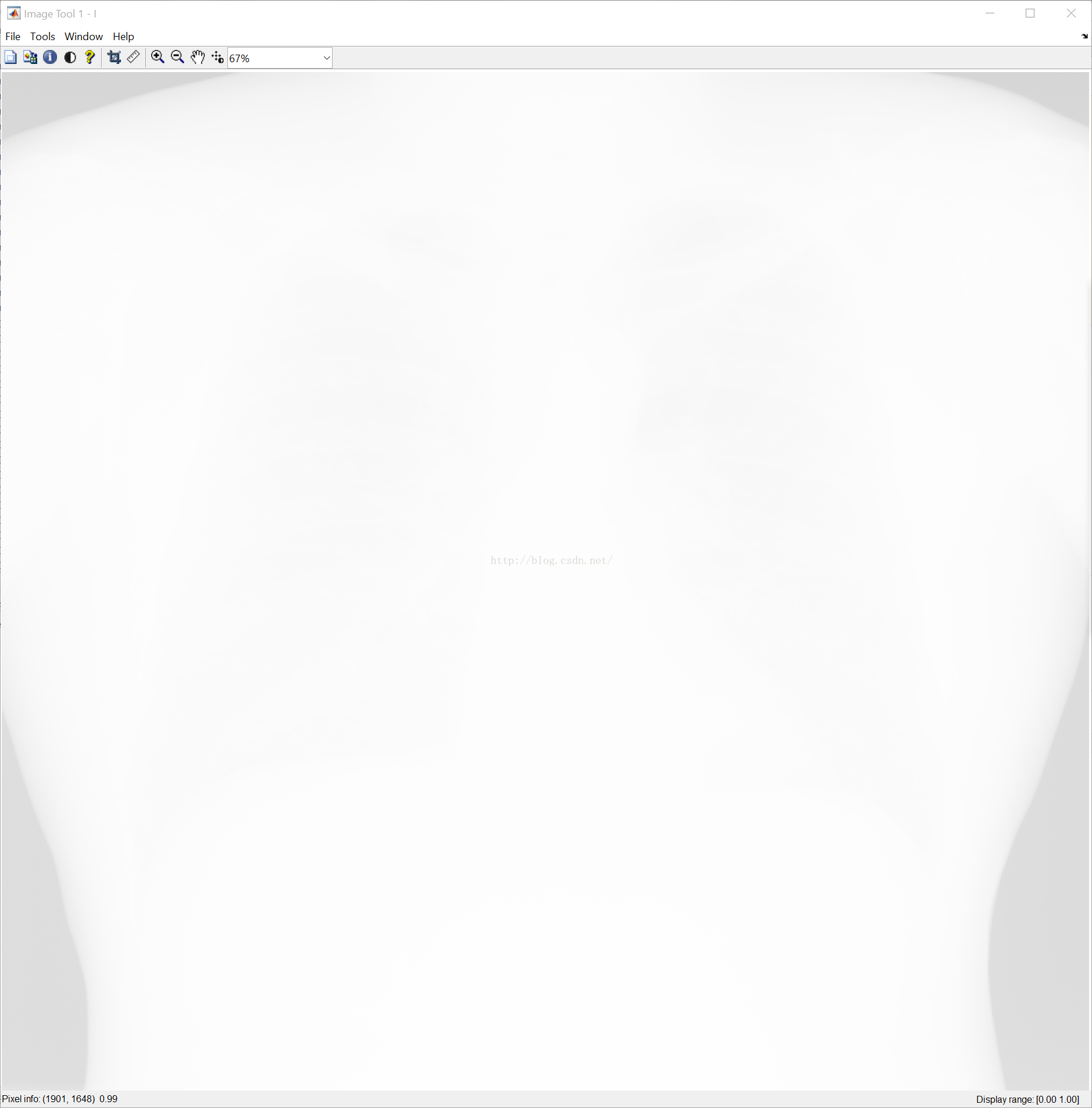

下面的这幅图像就是利用MATLAB软件打开，并经过归一化处理后的一个X光胸片裸格式图像（16位，位数就是图像灰度深度或者说是动态范围的值域大小0~65535）和他的直方图。
窗宽窗位的调整：
在这个直方图中：左右两端的两个红点是用来调整窗宽的。中间的红色虚线是用来调整窗位的。
窗宽：就是上图中红色方框的宽度。
窗位: 就是红色虚线的位置。
下面我们看看怎么通过调整窗宽和窗位，让原始图像“看起来”越来越清晰。为什么我这里要说“看起来”呢？这是因为，我们调整窗宽窗位的时候，并没有改变图像的原始数据，只不过是改变了图像的显示方法，或者说是显示曲线。

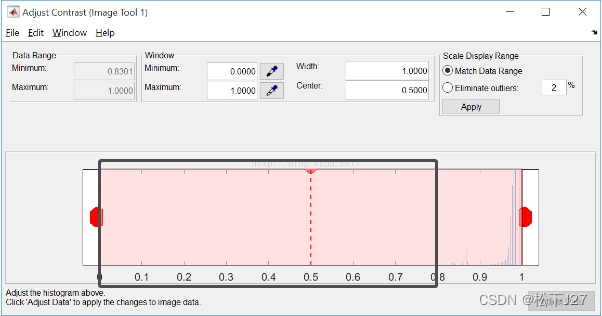

首先我们看到，我在直方图中用黑色方框框出来的区域（0~0.8），这里面是空的，是没有数据的，也就是说，在整个图像中没有一个点落到了这一段区域。因此，我们可以调整电脑的显示曲线，不让电脑显示这一段，而是把显示重点放到0.8~1之间。

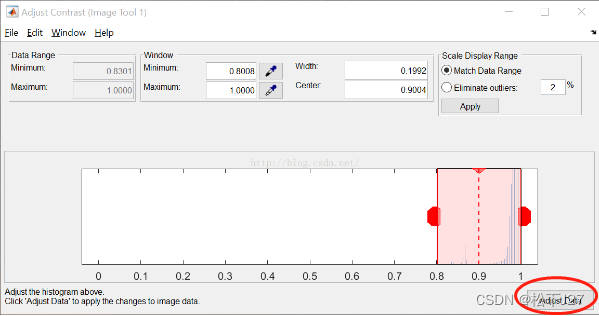

这是调整后的直方图：
这是调整直方图后的图像：
如果调整后，图像的显示效果还是不够满意。我们可以单击右下角的ADJUST DATA按钮，可对图像的窗宽窗位进行更进一步调节。（注：医学图像以对比度超低而闻名于世，因此对于进一步的调节和观看很有必要。）
保持窗宽不变，调整窗位。通过这样的一种方式来查看图像，我们能够大致了解图像组织结构的分布情况。如下！
窗位在0.15，窗宽为0~0.3，这是所显示的主要是皮肤和脂肪。
窗位在0.57，窗宽为0.43~0.73，这是所显示的主要是胸片的肺部纹理。
窗位在0.88，窗宽为0.75~1，这是所显示的主要是骨骼。
通过调整和观看我们发现，直方图中灰度值低/暗处都是皮肉等软组织，中间地带是肺部，最后面是皮糙肉厚处和骨头。这是由于直方图翻转（反白）后导致的，一种基于LUT的线性变换。一般而言在X线图像中，图像空白处和人体肺部，由于X线的低档很少，穿透能力好，辐射衰减少，所以能够直接被X线平板探测器捕捉并被数字化量化为较大灰度值（亮/白）。同理，肉多的地方和骨头多的地方穿透能力弱，衰减强，所以应该被量化为比较低的灰度值（暗/黑）。可是如果这样一来图像就成了负片（如下图），因此人们常常会对图像进行反白处理。
调整窗宽窗位很重要，不光是便于临床医生观看，对于图像的处理也大有裨益。
看到评论里面那么多人要代码，这里补充一下。（2020/06/18）
Matlab code: imtool(Img);
括号里面的Img就是图像的变量名。
（全文完）
谢谢观看！
再见！
笔者于2022年9月26日对文章进行了修改。
