X线DR医学图像 --- DR医用滤线栅及摩尔纹详解 (二) 摩尔纹的产生机理

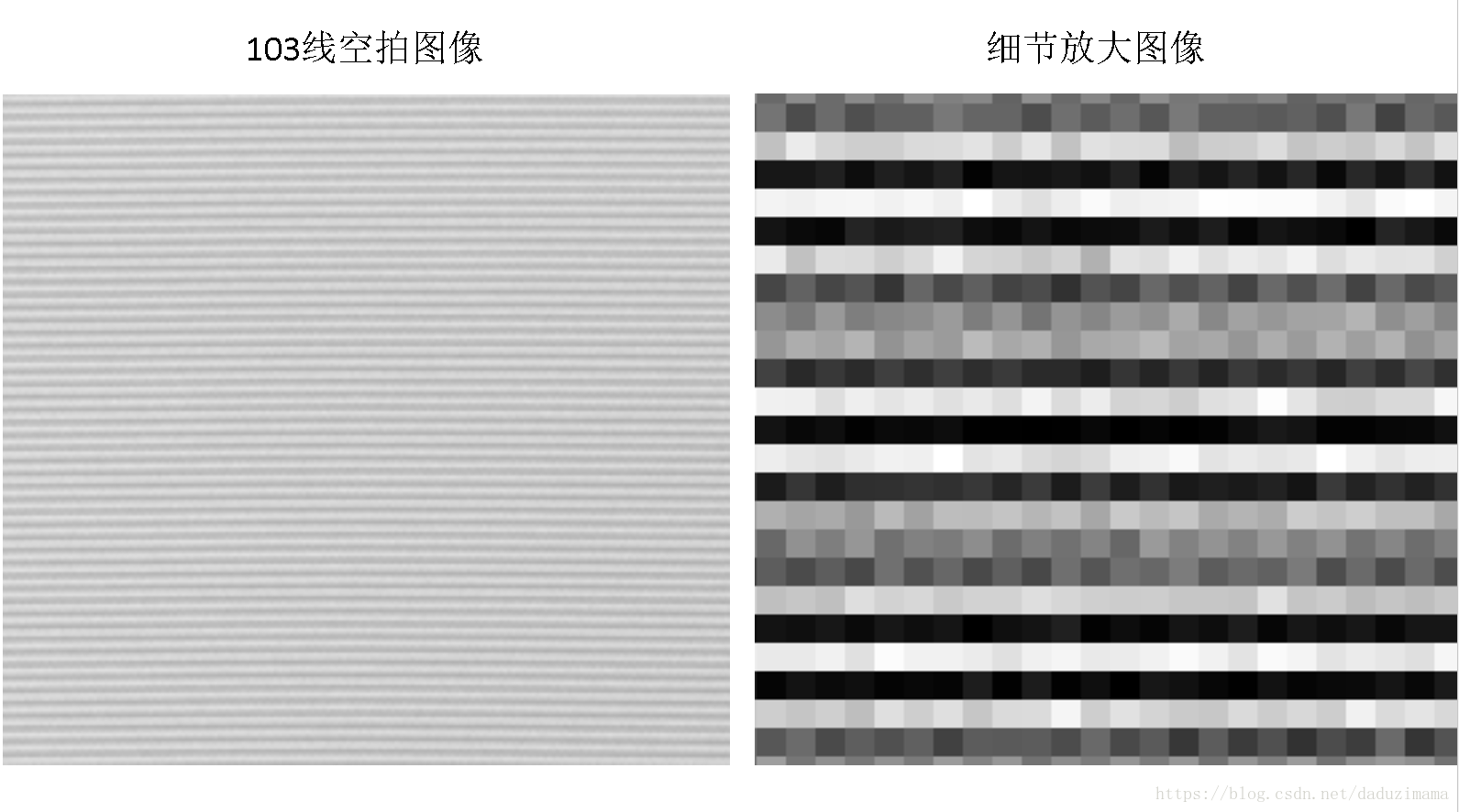

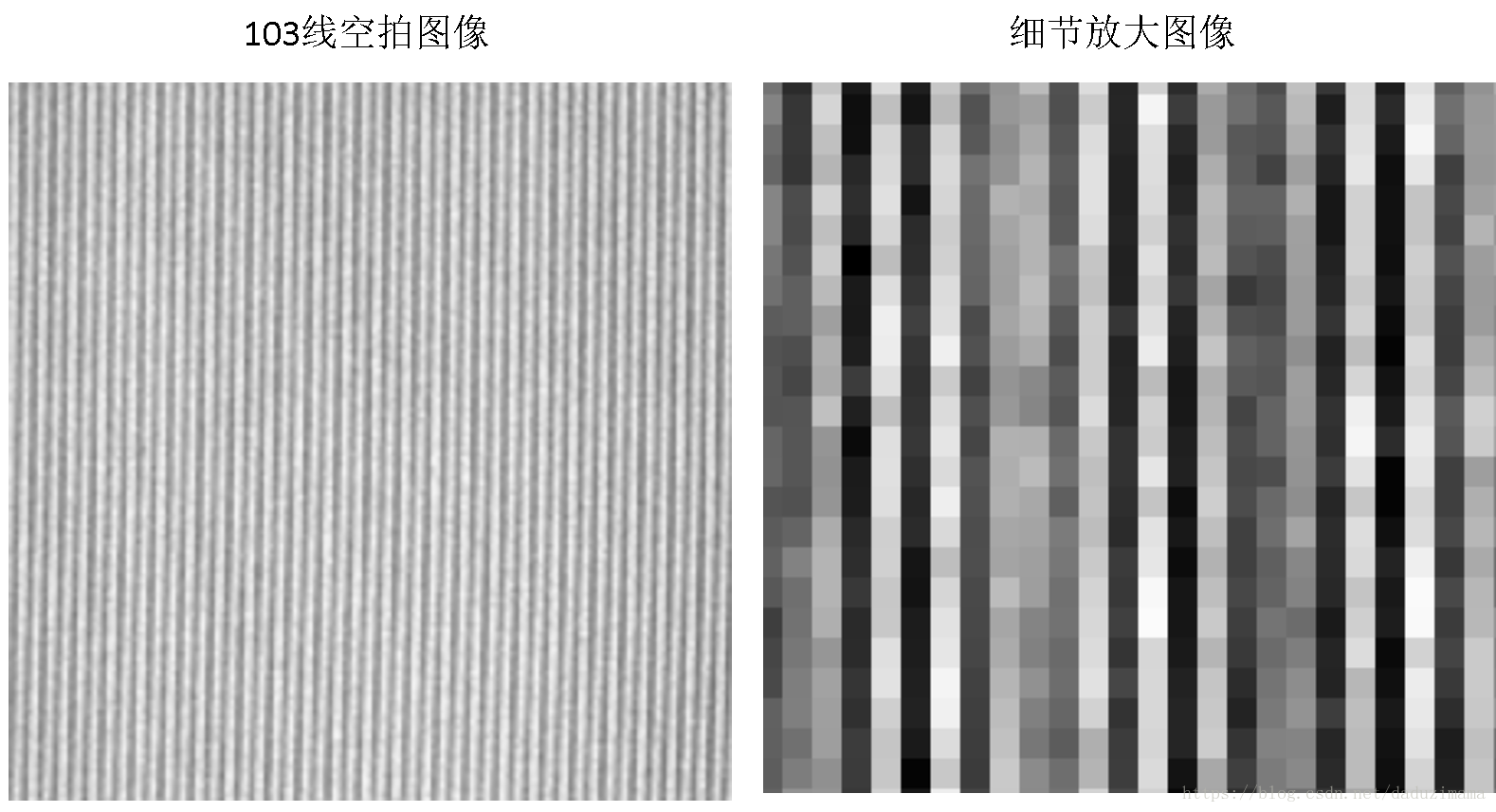

1，横向摩尔纹的表现

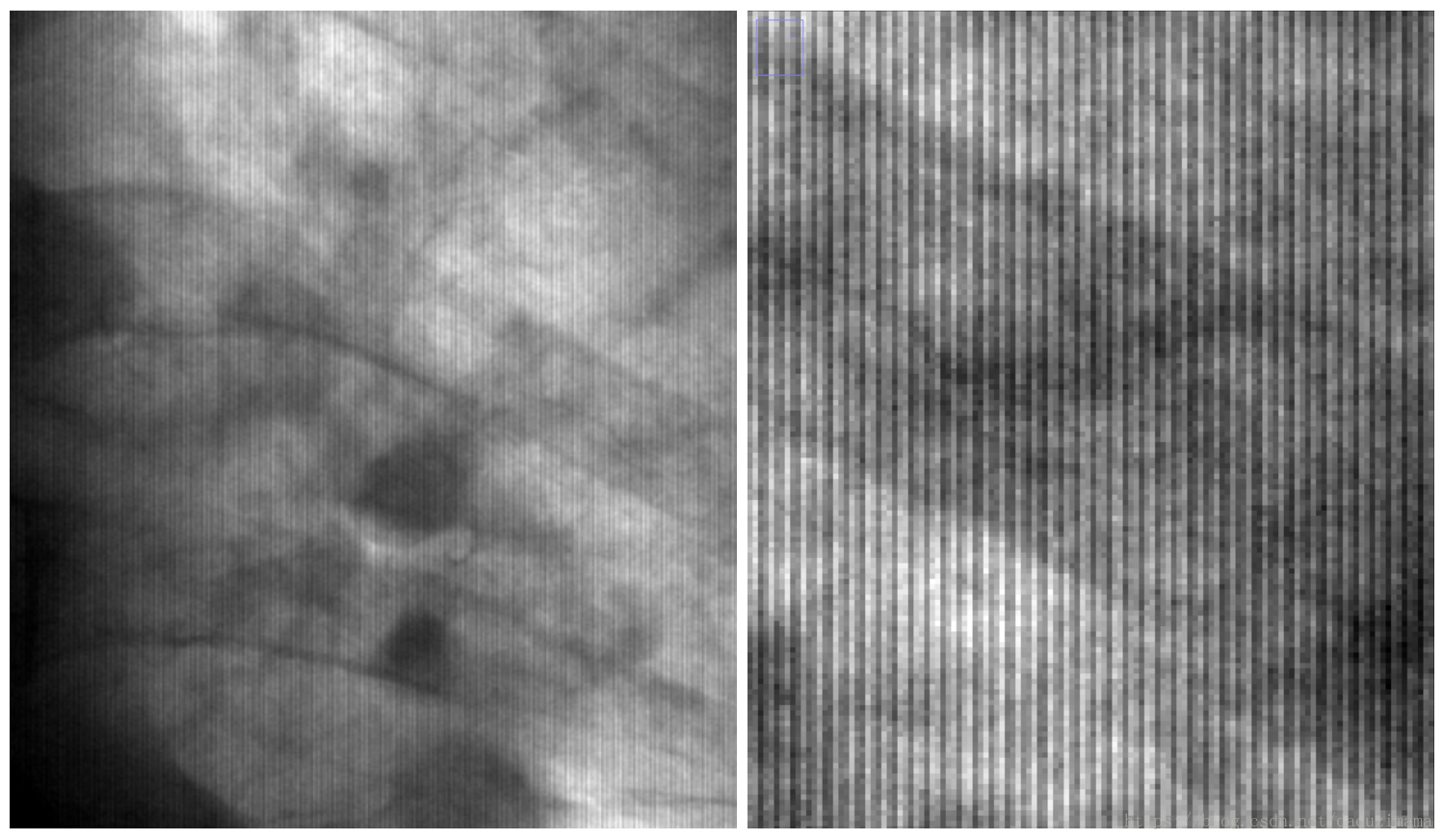

2，纵向摩尔纹的表现

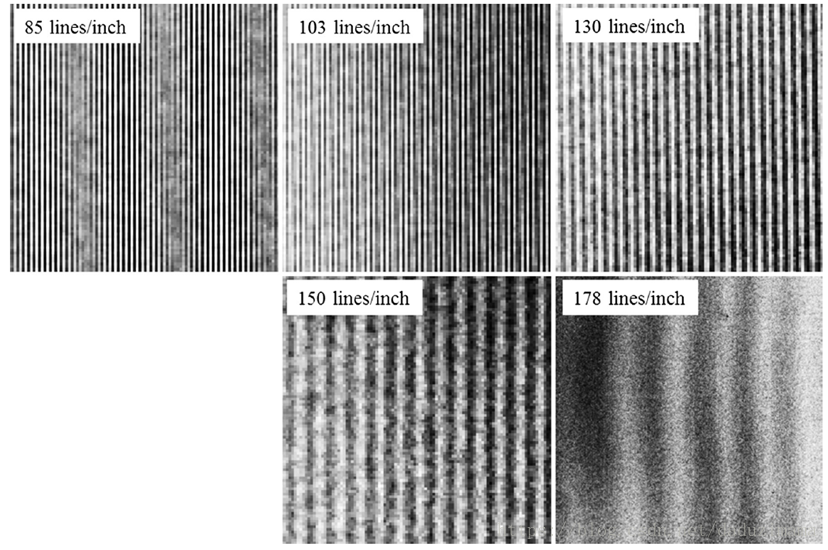

3，摩尔纹在pitch = 143μm（注：pitch为采样间隔/周期）的FPD上的表现。

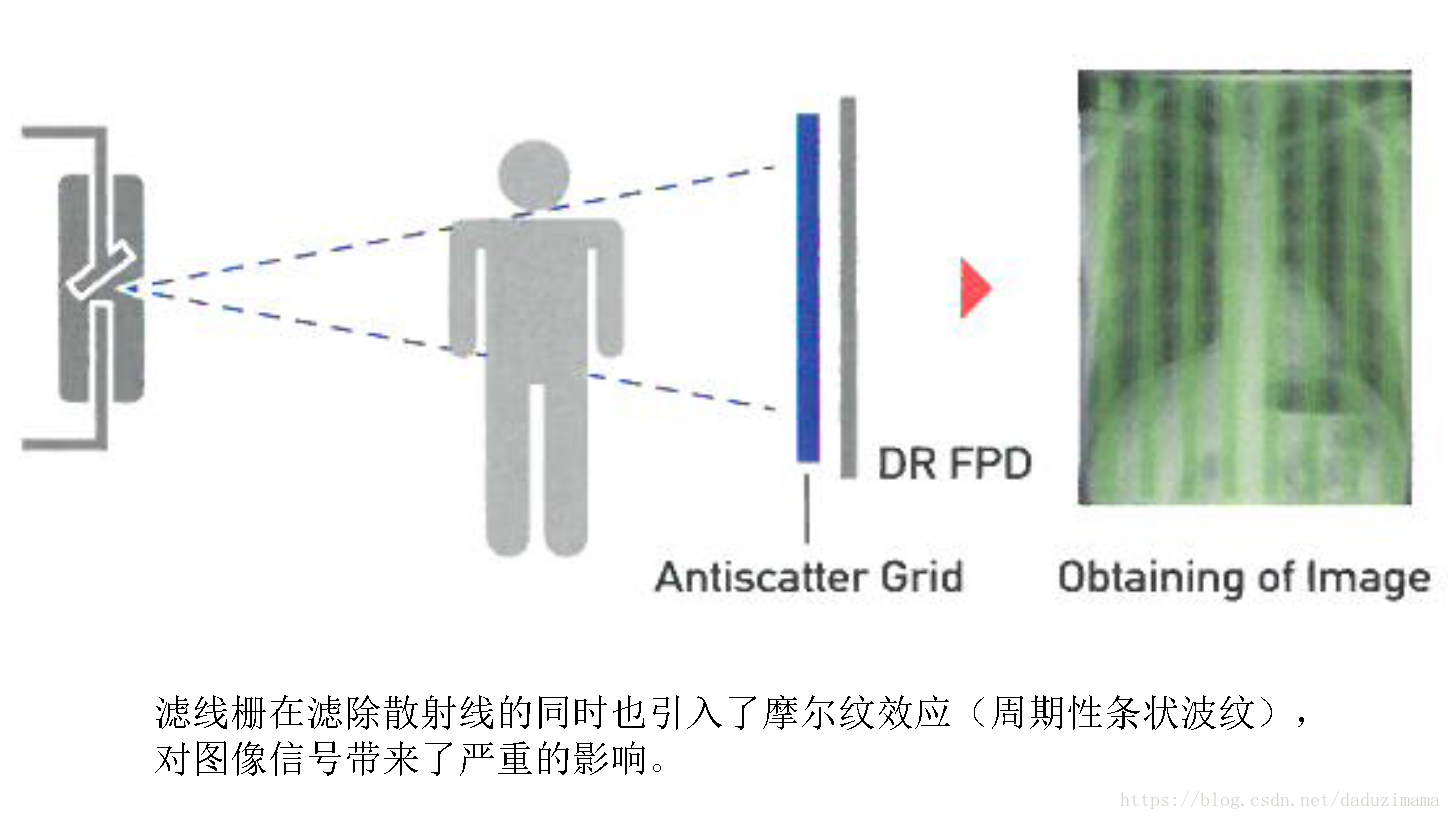

4，摩尔纹的危害（严重的影响了临床诊断）

5，摩尔纹对胸片肺部肺纹理的破坏

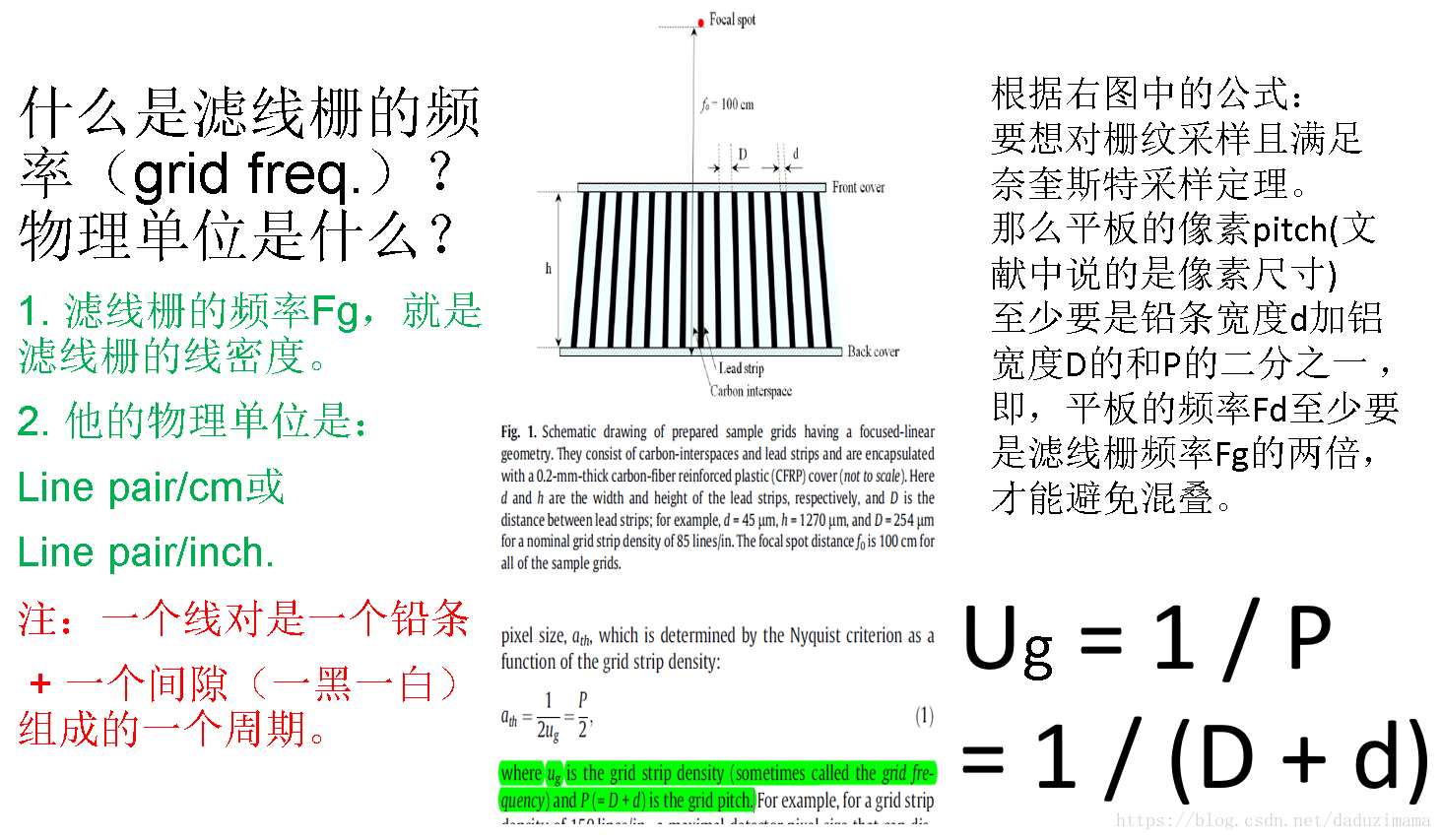

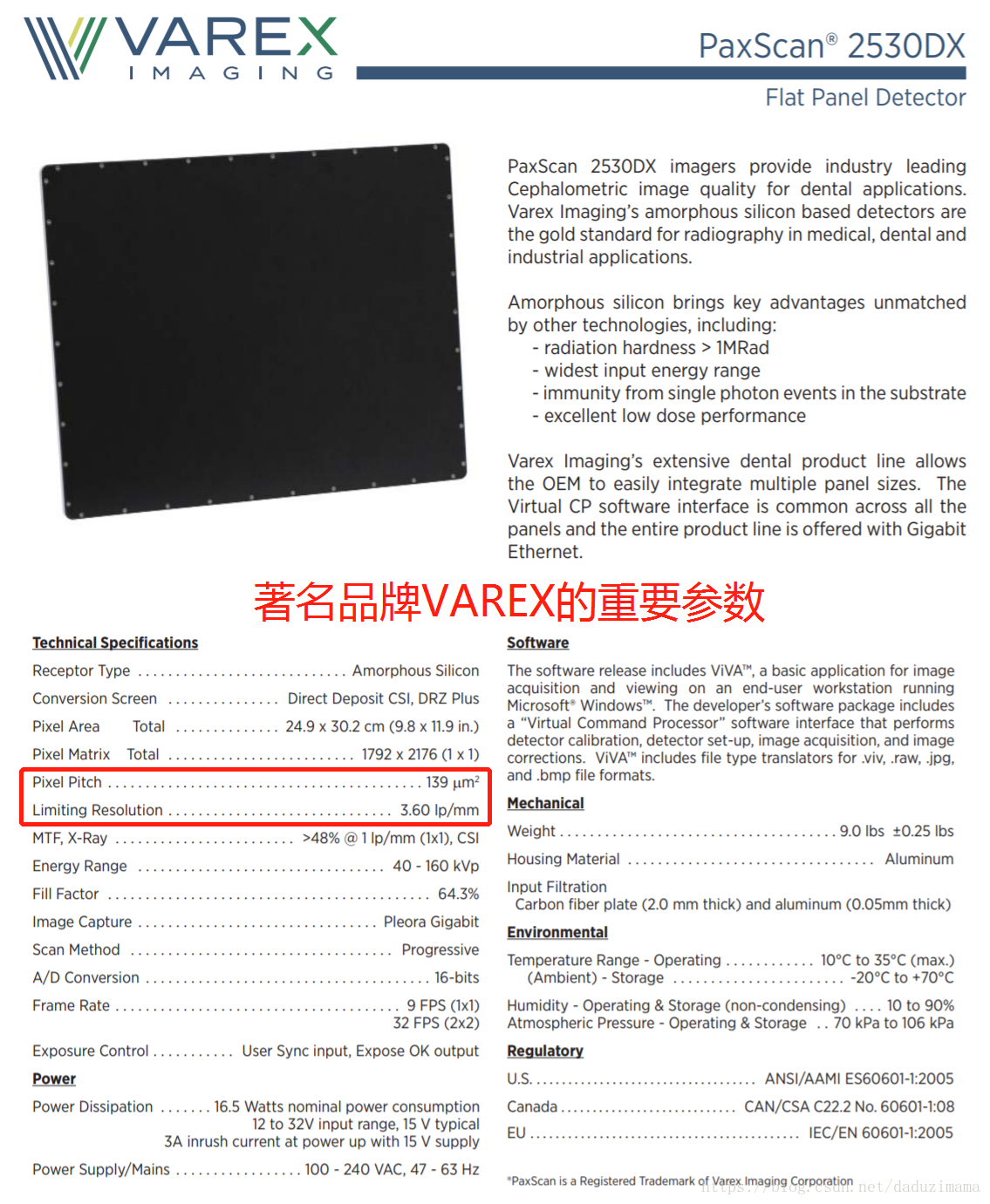

6，滤线栅的频率（滤线栅生产厂家的产品参数）。判断摩尔纹产生的重要依据之一

7，DR平板探测器的采样频率/空间极限分辨率 limiting Resolution。判断摩尔纹产生的重要依据之二

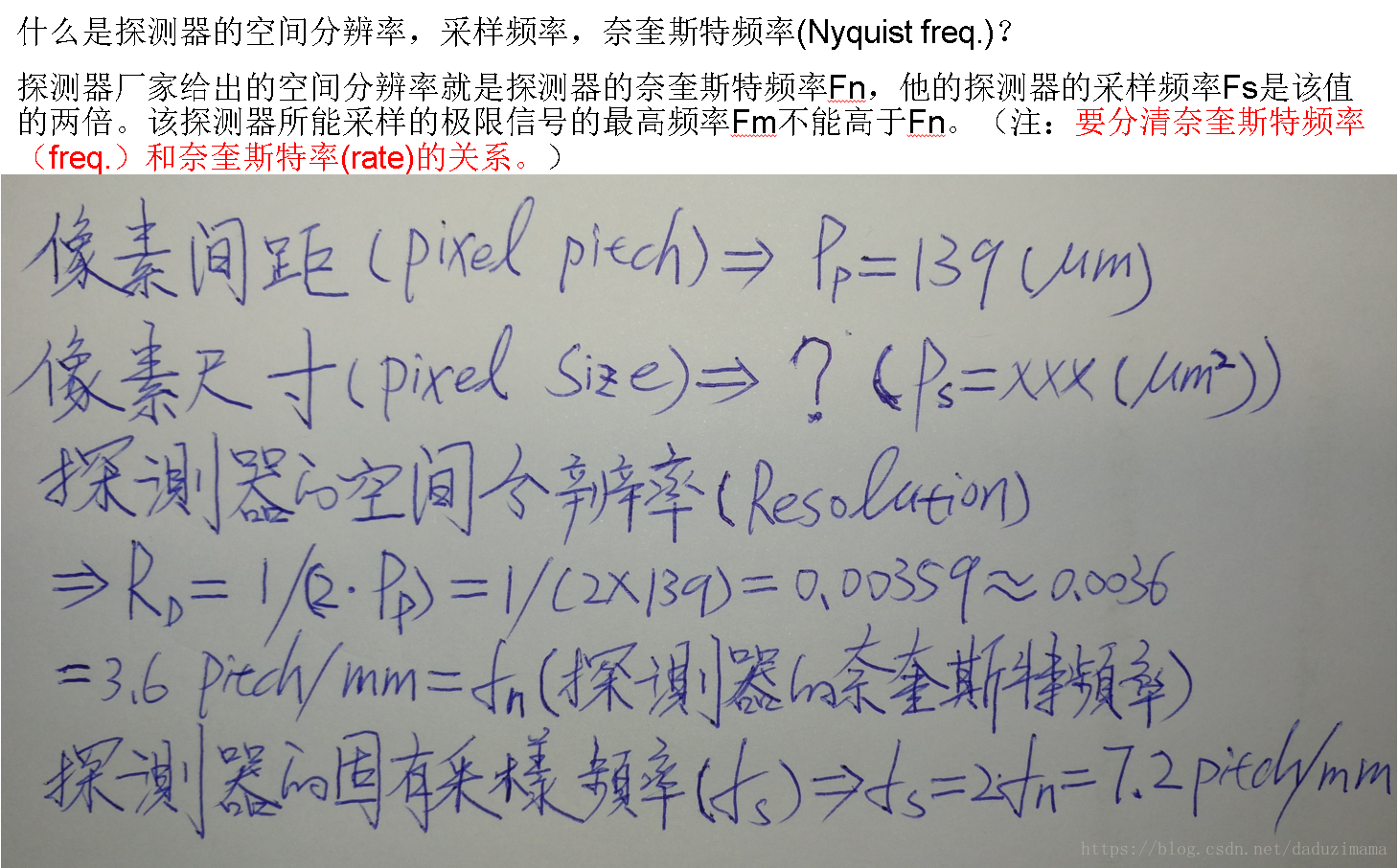

8，探测器的空间分辨率和采样频率

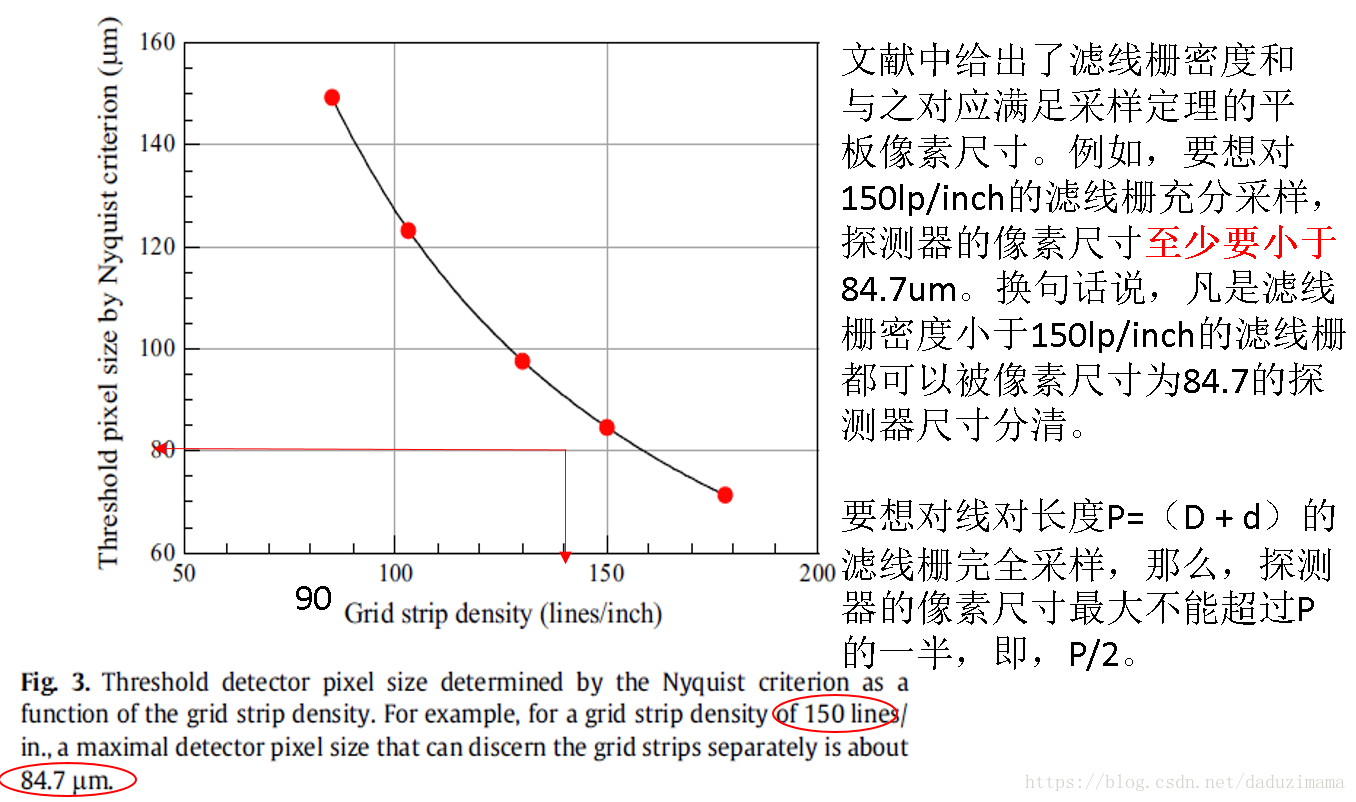

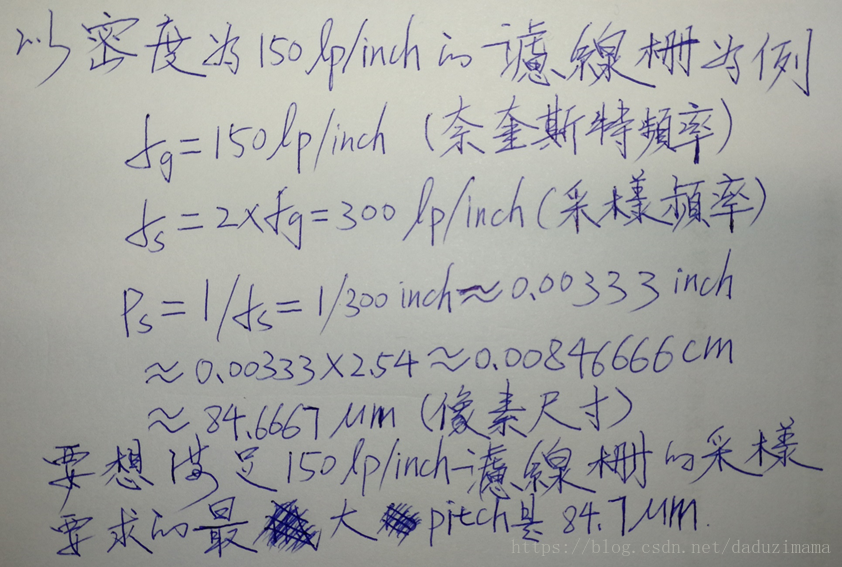

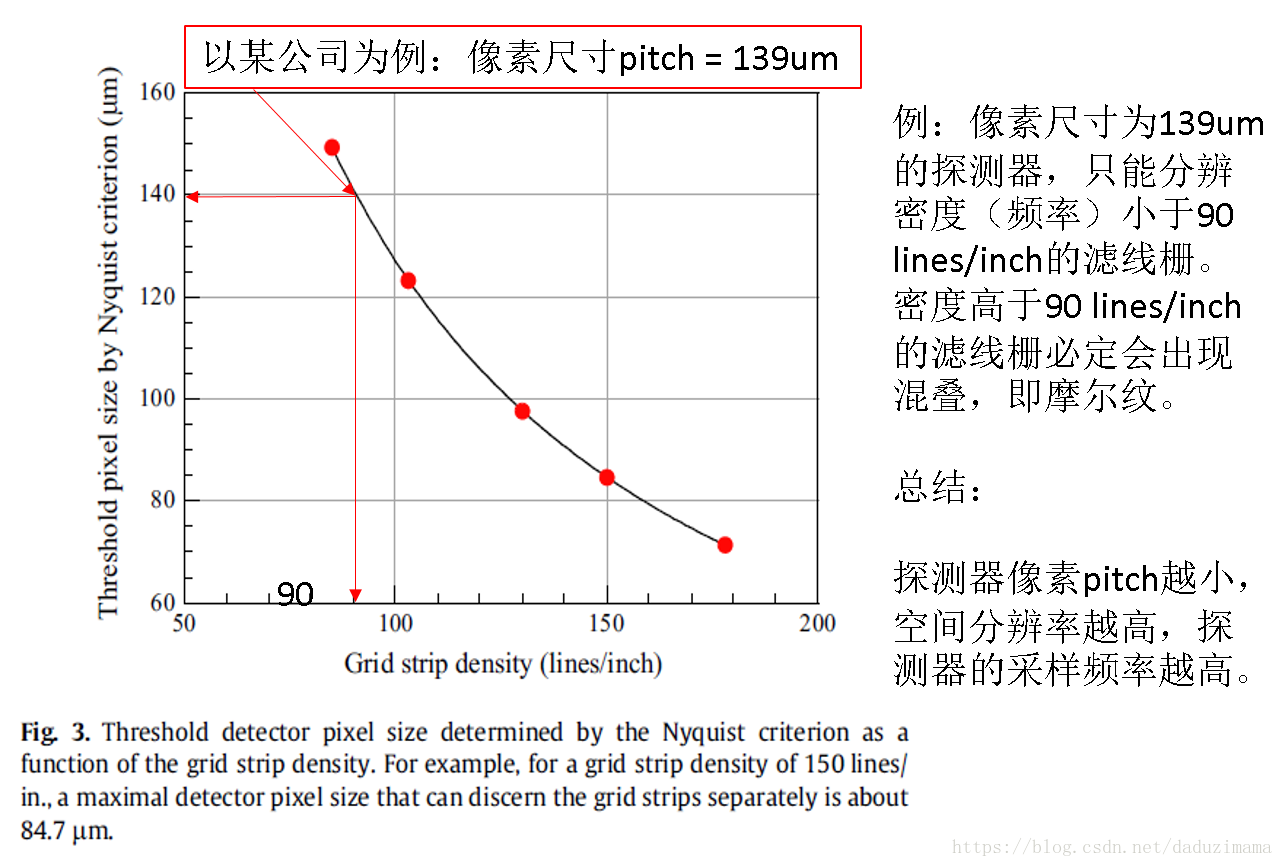

9，要想防止出现摩尔纹，平板像素尺寸必须达到的极限值

10，对于指定滤线栅（滤线栅的线密度一定），计算能够满足采样要求的平板探测器的最大尺寸。（注：尺寸越大，分辨率却差，采样频率越低。）

10，对于指定平板探测器的像素尺寸（pitch一定），计算能够满足采样要求的滤线栅的最大频率。（注：小于该频率的都能被采）

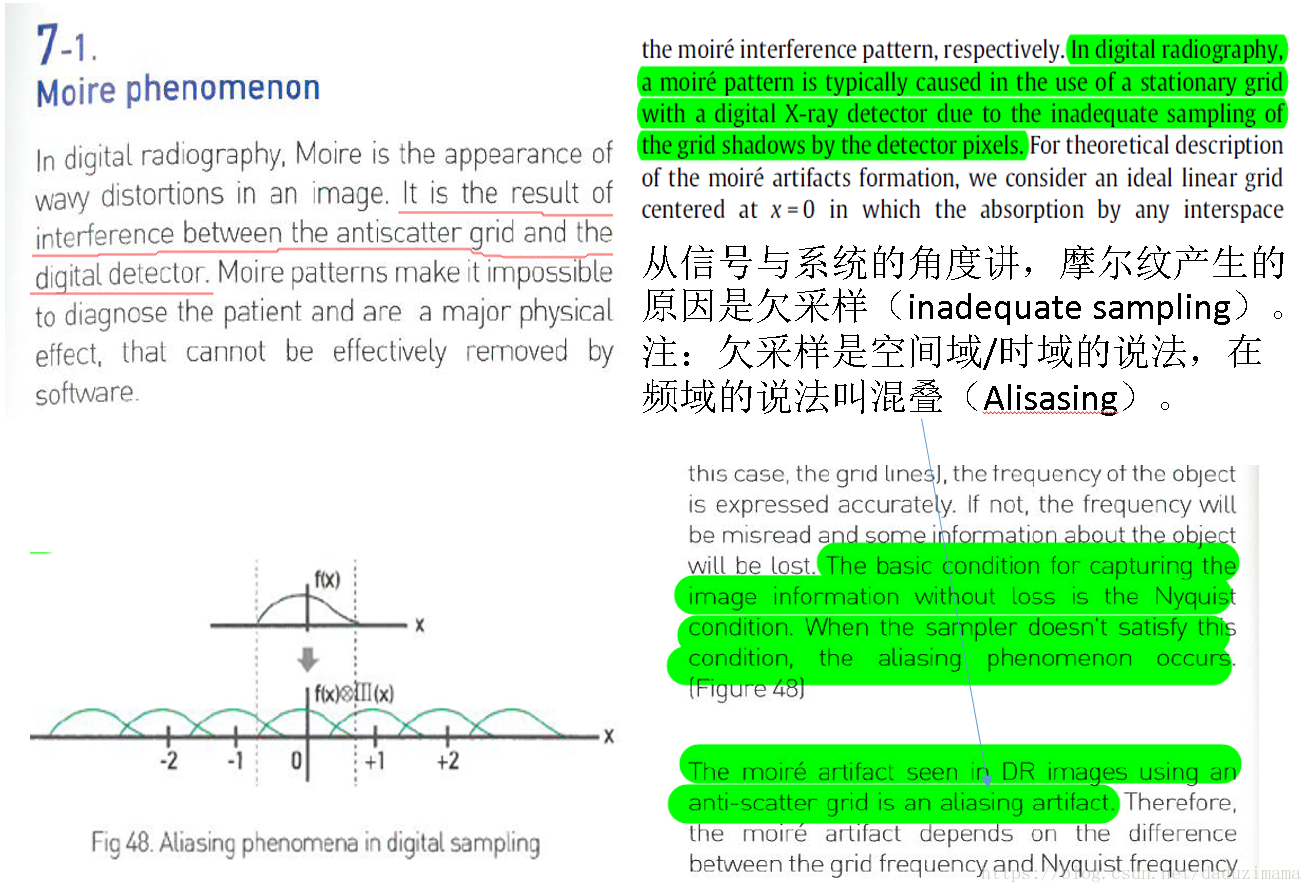

11，摩尔纹产生的原因
