opencv (C语言) 系列一：各函数基本应用及图片反色

本期主要讲解各个基础函数的应用

数据类型： IplImage * 所用软件： Visual Studio 2017 头文件：

#include #include #include 对于需要数学运算的： #include

基本函数介绍：

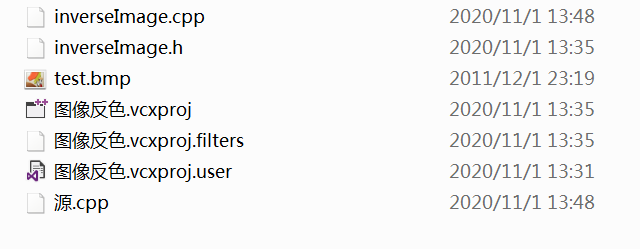

图片路径： 假设图片在如下位置时，可使用路径：

const char *filename = "test.bmp";

否则使用绝对路径（例如在桌面）：

const char *filename = "C:\\Users\\Lenovo\\Desktop\\test.bmp";

需要注意的是，绝对路径需要使用双斜杠

图片读取： 读取图片并命名为inputimage,若想读取黑白单通道图片，则可将 -1 改为 0 ;

IplImage *inputimage = cvLoadImage(filename, -1);

窗口创建： 创建名为input的窗口，若想自由改变窗口大小，则将 1 改为0:

cvNamedWindow("input", 1);

图片展示： 在名为input的窗口中展示图片inputimage:

cvShowImage("input", inputimage);

图像展示时间： 括号内数字小于等于0，保持窗口一直不关闭，数字大于0时，括号内数字即为保持不关闭的时长：

cvWaitKey(0);

窗口销毁：

cvDestroyWindow("inputimage");

如需大量销毁则可使用：

cvDestroyAllWindows();

图像内存释放：

cvReleaseImage(&inputimage);

空白图像创建： 虽说是空白图像，创建出来的默认是灰色 例：创建与inputimage大小相同图像

IplImage *newimage = cvCreateImage(cvSize(inputimage->width, inputimage->height), IPL_DEPTH_8U, inputimage->nChannels);

其中IPL_DEPTH_8U表明各通道数值范围为0-255，这是我们使用的最多的范围

各属性介绍： ->nChannels：通道数，大部分彩色图片都是三通道的，需要注意的是大部分软件使用RGB通道，而opencv使用BGR通道，三通道的数值代表B（blue),G(green),R(red)颜色的强度

->width ->height： 图像使用像素点显示，width表示横向像一行素点个数，height表示纵向一列像素点个数。

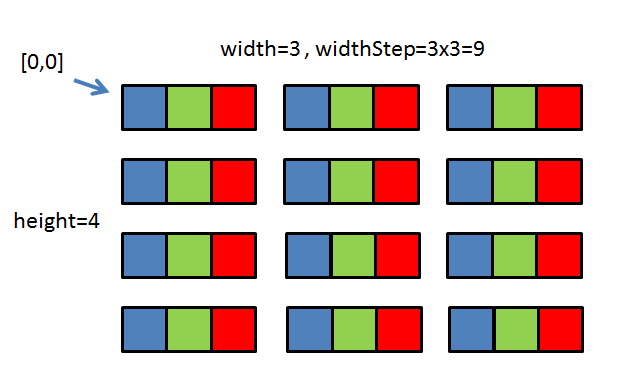

->widthStep： 一行实际存储数据个数，如图所示实际图像是按如下方式存储数据，widthStep=width*nChannels

->imageData： 实际数据存储矩阵，使用方式： 例（将第i行，第j列像素点第k通道颜色设为255)

inputimahe->imageData[i*inputimage->widthStep + j * inputimage->nChannels + k]=(unsigned char)255；

注由于数据存储的格式问题，赋值及数值提取最好都将数据转化为unsigned char格式

图像反色完整代码：

为保证格式，将代码分写为三个文件：

inverseImage.h

#pragma once
#include
#include
#include

IplImage *inverseImage(IplImage *inputimage);

inverseImage.cpp

#include"inverseImage.h"

IplImage *inverseImage(IplImage *inputimage) {
	IplImage *inverseimage = cvCreateImage(cvSize(inputimage->width, inputimage->height), IPL_DEPTH_8U, inputimage->nChannels);
	for (int i = 0; i height; i++) {
		for (int j = 0; j width; j++) {
			for (int k = 0; k nChannels; k++) {
				inverseimage->imageData[i*inputimage->widthStep + j * inputimage->nChannels + k] =
					255 - (unsigned char)inputimage->imageData[i*inputimage->widthStep + j * inputimage->nChannels + k];
			}
		}
	}
	return inverseimage;
}

main.cpp

#include"inverseImage.h"

int main() {
	const char *filename = "test.bmp";
	IplImage *inputimage = cvLoadImage(filename, -1);
	IplImage *inverseimage;

	inverseimage = inverseImage(inputimage);

	cvNamedWindow("inverse", 1);
	cvShowImage("inverse", inverseimage);
	cvWaitKey(0);
	cvDestroyAllWindows();
	cvReleaseImage(&inputimage);
	cvReleaseImage(&inverseimage);
	return 0;
}

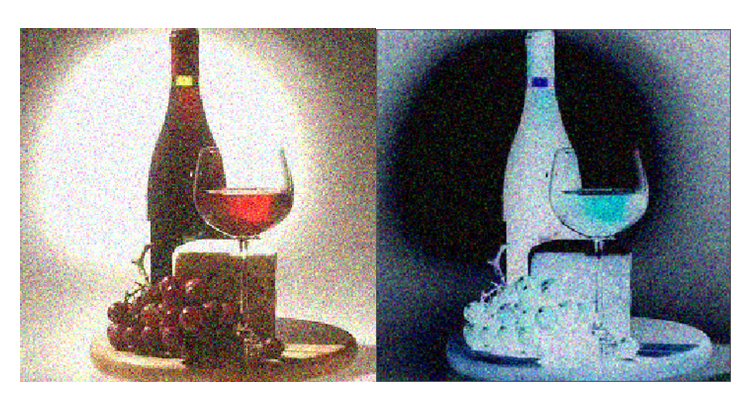

图像反色效果：
