我连鼠标光标都是爱你的形状——MATLAB自定义光标及png转化为光标数组

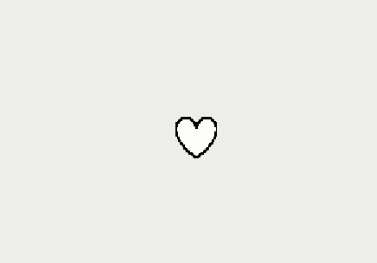

效果： 期待大家能够做出设计出比我这好看的光标，把光标都变成爱你的形状：

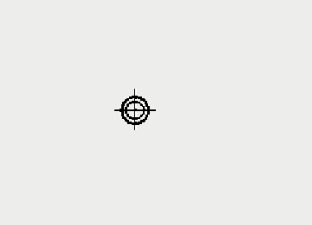

不爱你的话就变成狙击镜的形状！！

1 原理解释

众所周知MATLAB中的光标形状可以通过如下的方式自定义：

set(gcf,‘Pointer’,‘cross’)

但能定义的种类非常有限，只有这么几种： ‘arrow’ | ‘ibeam’ | ‘crosshair’ | ‘watch’ | ‘topl’ | ‘topr’ | ‘botl’ | ‘botr’ | ‘circle’ | ‘cross’ | ‘fleur’ | ‘custom’ | ‘left’ | ‘top’ | ‘right’ | ‘bottom’ | ‘hand’。 但这里面有一个叫做custom的东西，可以支持我们自己制作光标图形，

首先我们运行一下如下代码:

P=ones(16,16)* NaN ;
P(1,5)=1;P(2:14,4)=1;P(15,5)=1;P(16,6:11)=1;P(15,12)=1;P(9:14,13)=1;
P(2:9,6)=1;P(9,7)=1;P(8,8)=1;P(9,9)=1;P(8,10)=1;P(9,11)=1;P(8,12)=1;
P(2:14,5)=2;P(10:15,6:11)=2;P(9,8)=2;P(9,10)=2;P(9:14,12)=2;
set(gcf,'Pointer','Custom','PointerShapeCData',P,'PointerShapeHotSpot',[2,5])

会发现光标变成了这样：

我们来看参数的含义：

‘PointerShapeCData’

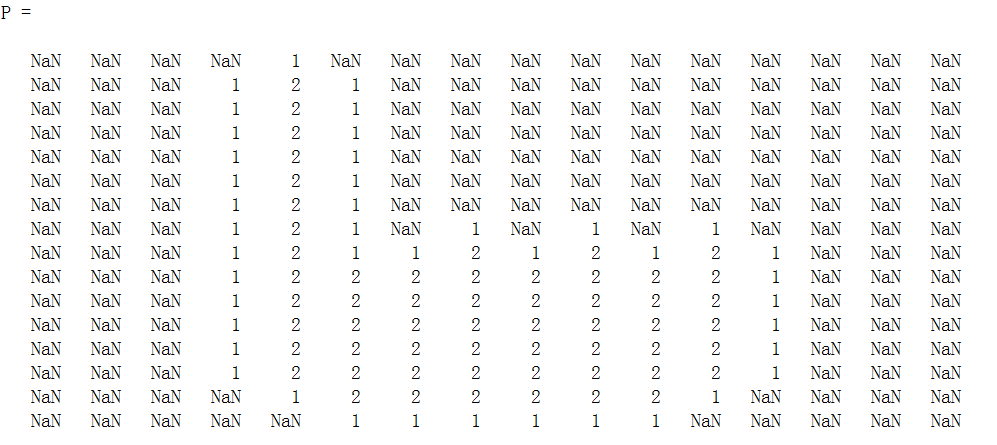

鼠标颜色矩阵，透明处为nan,黑色处为1，白色处为2，实际上代码中的变量P是长这样的：

‘PointerShapeHotSpot’

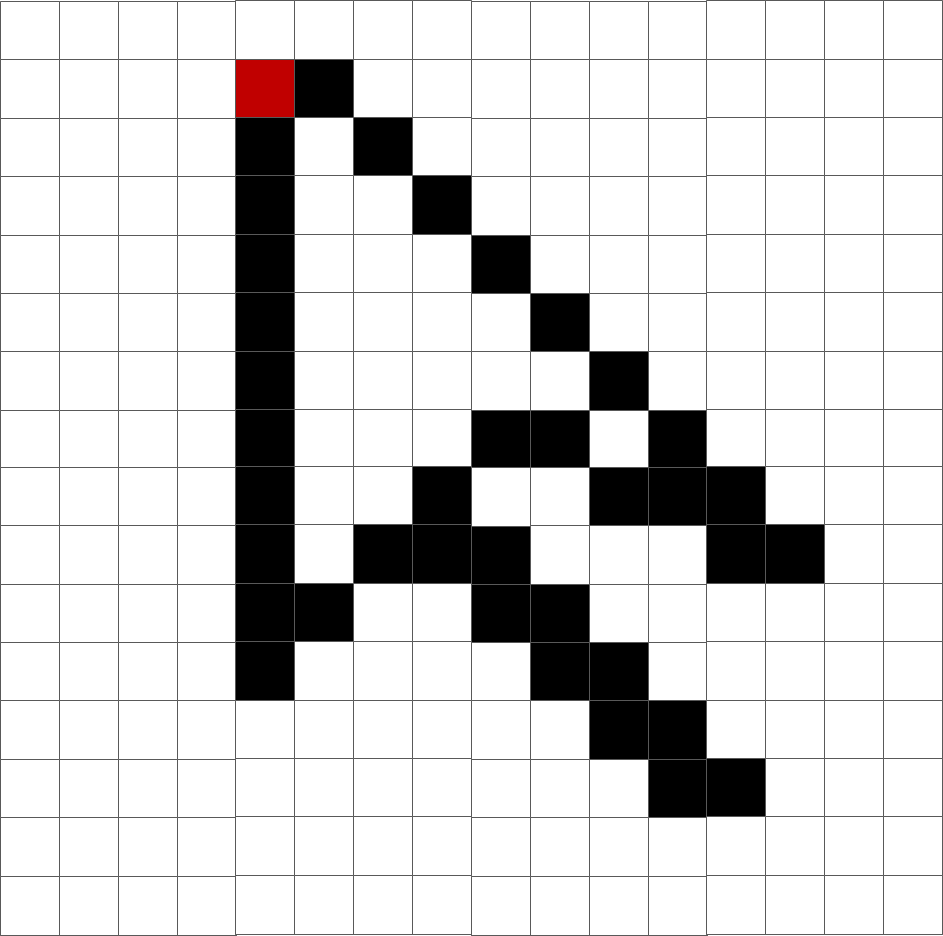

热点，即鼠标点击时的作用点，如下图所示，假如我们矩阵是这样16x16的，若是将热点设置为[2,5],则点击时实际点击的位置就是图中红色方块的位置。

2 PNG图片转换为’PointerShapeCData’

我们只要将图片二值化，将图片和图片透明度表大小都调为32x32或者16x16，然后白色部分设置成2，黑色部分设置成1，透明度矩阵0值处设置为nan即可，代码如下：

[img,~,alpha]=imread('1.png');
pointerSize=32;

img=imresize(img,[pointerSize,pointerSize]);
if size(img,3)>1
    img=rgb2gray(img);
end
pointer=imbinarize(img)+1;
alpha=imresize(alpha,[pointerSize,pointerSize]);
pointer(alpha==0)=nan;

另可将数组存为mat文件：

save p1.mat pointer

3 完整代码

function setPointer(path,HotSpot,pointerSize)
%path: png图片，mat文件位置，或32x32,16x16double数组
%HotSpot:光标作用点
%pointerSize光标大小，仅path为png图片路径时需要设置
if nargin1
            img=rgb2gray(img);
        end
        pointer=imbinarize(img)+1;
        alpha=imresize(alpha,[pointerSize,pointerSize]);
        pointer(alpha==0)=nan;
        P=pointer;
    end
else
    P=path;
end
set(gcf,'Pointer','Custom','PointerShapeCData',P,'PointerShapeHotSpot',HotSpot);
end

• path: png图片，mat文件位置，或32x32,16x16double数组
• HotSpot:光标作用点
• pointerSize光标大小，仅path为png图片路径时需要设置

用法：

1. setPointer(‘1.png’,[15,15])
2. setPointer(‘p1.mat’,[15,15])

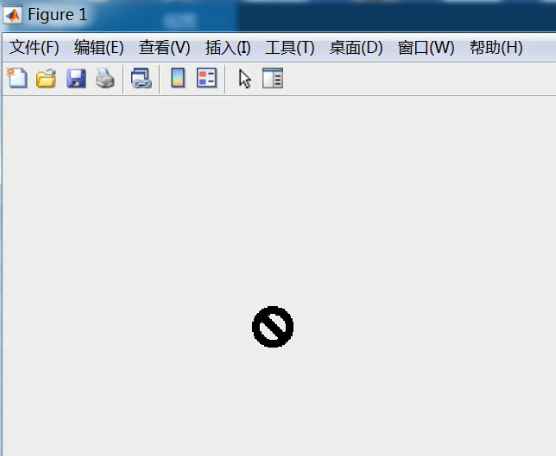

使用后能改变当前fig窗口光标形状

.
