1. 三维重建概述我们知道，照相机/摄像机的原理是将一个三维场景或物体投影到二维平面上，过去是胶片，现在是经过感光元件再记录到存储器。降维的过程通常不可避免地会存在信息的损失，而所谓的重建(Reconstruction)，顾名思义就是要从获取到的二维图像中复原原始三维场景或物体。
相对照相机的诞生，三维重建的概念本身说年轻也算年轻；但相比从2012年开始比较火的深度学习、神经网络等概念，三维重建也算是古老的研究领域了，因为第一个基于图像的三维重建系统诞生于1992年（CMU的Tomasi等人的工作）。
三维重建的流程大致如下：
- 首先，通过多角度拍摄或者从视频中提取得到一组图像序列，将这些图像序列作为整个系统的输入；
- 随后，在多视角的图像中，根据纹理特征提取出稀疏特征点（称为点云），通过这些特征点估计相机位置和参数；
- 在得到相机参数并完成特征点匹配后，我们就可以获得更稠密的点云（这些点可以附带颜色，从远处看就像还原了物体本身一样，但从近处能明显看出它们只是一些点）；
- 最后根据这些点重建物体表面，并进行纹理映射，就还原出三维场景和物体了。
概括起来就是：图像获取->特征匹配->深度估计->稀疏点云->相机参数估计->稠密点云->表面重建->纹理映射
目前已有不少免费系统（部分系统已开源）能够完成三维重建的整个流程，在深入研读某一个系统的代码之前，我决定先根据前人资料横向比较一下这些系统的异同。除了亲自运行了几个系统外，主要参考了这个视频的讲解（需要科学上网），以下内容的部分截图也出自这里。感谢视频原作者和以下每个系统的创造者。

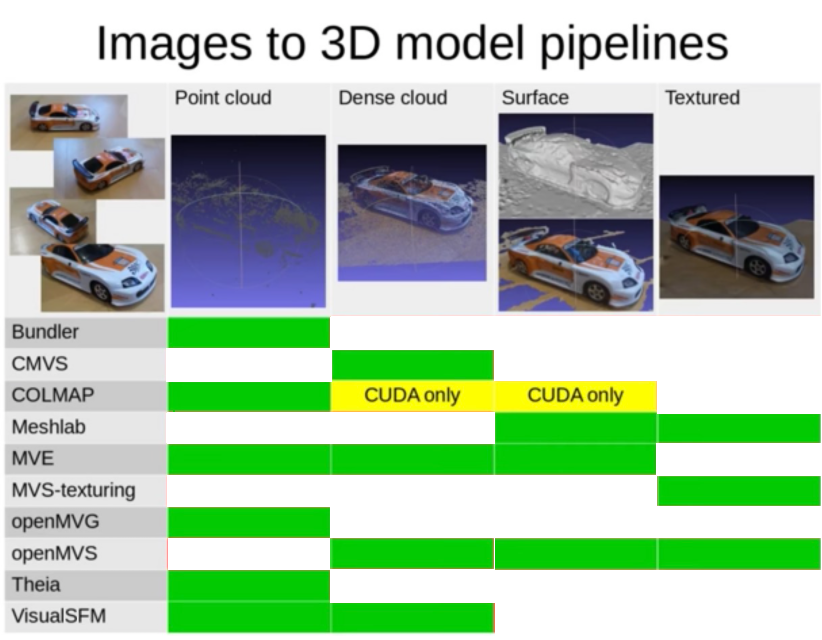

2. 现有系统简要对比以下对比图，相比原文有改动。
图中从左至右的过程依次是从原始图像到稀疏点云、重建稠密点云、重建表面和纹理映射。对应列的绿色代表该系统具备此功能，白色反之。

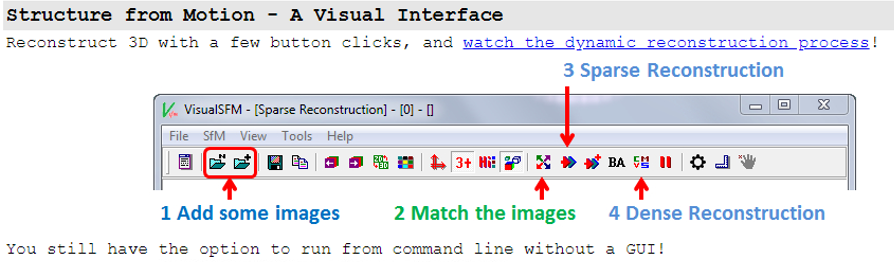

2.1 VisualSFMA Visual Structure from Motion System
- 是否开源：否
- 文档：小规模 (5k词左右)
- 兼容性：兼容OS X/Windows/Linux
- 主要特性：完成从图像到稠密点云的重建过程，值得注意的是，VSFM系统的输出可以放入CMP-MVS（Multi-View Reconstruction Preserving Weakly-Supported Surfaces, CVPR 2011），MVE（by Michael Goesele’s research group），SURE（by Mathias Rothermel and Konrad Wenzel）, MeshRecon（by Zhuoliang Kang）等系统中进行后处理（如稠密重建）。
视频中展示的稠密点云精度比较高，但构建速度较慢（讲解者在重构一个人形塑像时用了1小时40分钟）。
配置相关
VisualSFM下载官网：http://ccwu.me/vsfm/
CMVS-PMVS下载：https://github.com/pmoulon/CMVS-PMVS
配置：将下载好的文件解压，把toolkit\PMVS2\binariesWin-Linux\Win64-VS2010下的所有文件，全部拷贝到与VisualSFM.exe的相同根目录（toolkit\VisualSFM_windows_cuda_64bit）下即可使用，VisualSFM在运算过程中会自动使用PMVS/CMVS。
2.2 Meshlabthe open source system for processing and editing 3D triangular meshes.
- 是否开源：是
- 文档：无详细文档，但有视频教程
- 兼容性：兼容OS X/Windows/Linux
- 主要特性：从稠密点云进行表面重建，并完成纹理映射。
- 附加：可选取感兴趣的区域(Region of Interest, ROI)进行编辑，比如降低面片数量、删除区域外的稀疏点等。

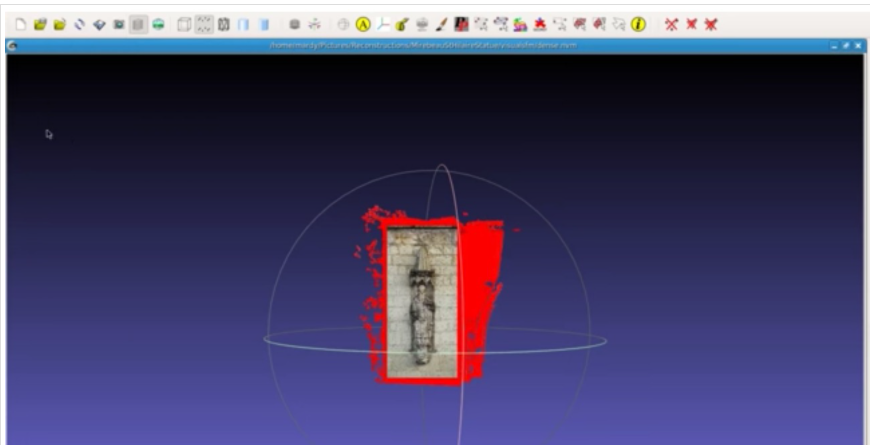

- 此外，诸多其他系统的点云结果可在本系统内查看。（下图红色区域为用户选择的非感兴趣区域，可进行删除）
a general-purpose Structure-from-Motion (SfM) and Multi-View Stereo (MVS) pipeline with a graphical and command-line interface.
- 是否开源：是
- 文档：有详细说明，共13章节
- 兼容性：兼容OS X/Windows/Linux
- 主要特性：输入多视角图像，输出稀疏点云并估计相机参数，后续步骤需基于CUDA实现。采用Patch Match的信息传递策略，采用GEM进行深度估计。

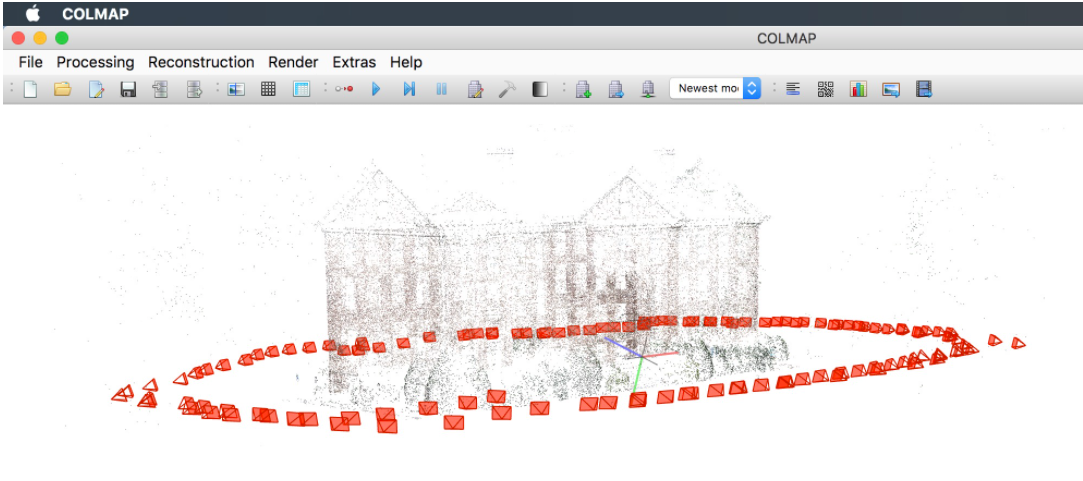

- 实际体验效果：
可见重建精度还是不错的，并且整体操作上比较快。
2.4 BundlerStructure from Motion (SfM) for Unordered Image Collections
- 是否开源：是
- 文档：小规模(5k词左右)，无详细接口说明
- 兼容性：虽然已发布windows版本，但开发和测试主要集中在Linux平台
- 主要特性：输入多视角图像，输出稀疏点云并估计相机参数，与Colmap类似，视频显示在实际处理中Bundler速度更快(30-40min)。虽然精度和点云密度不如colmap和visualSFM高，但本系统可以计算相机参数，因此可放入下面的CMVS系统中进行后处理。

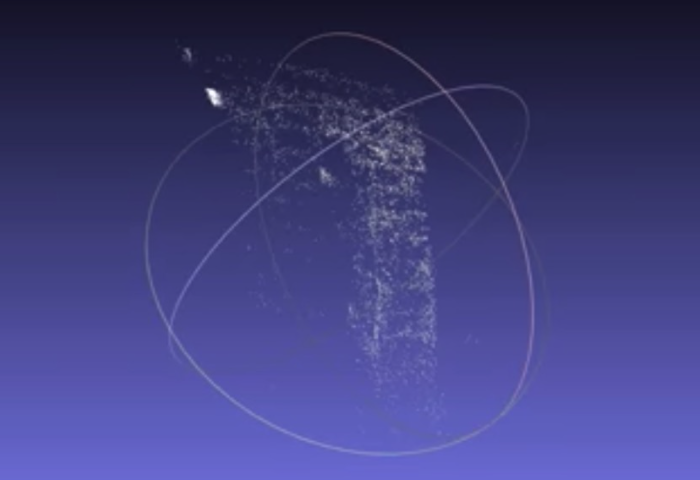

下图为bundler处理后的结果（在meshlab中查看），能够明显看到点云密度不高。
Clustering Views for Multi-view Stereo
- 是否开源：是
- 文档：小规模，无接口说明
- 兼容性：有windows版本，linux为命令行版本
- 主要特性：将SfM系统的输出（稀疏点云）作为本系统的输入，本系统可将输入图像分解成一组可管理大小的图像集群。之后可以使用MVS软件独立并且并行地处理每个集群。本系统应该与SfM软件（例如Bundler）和MVS软件（例如PMVS2）结合使用。

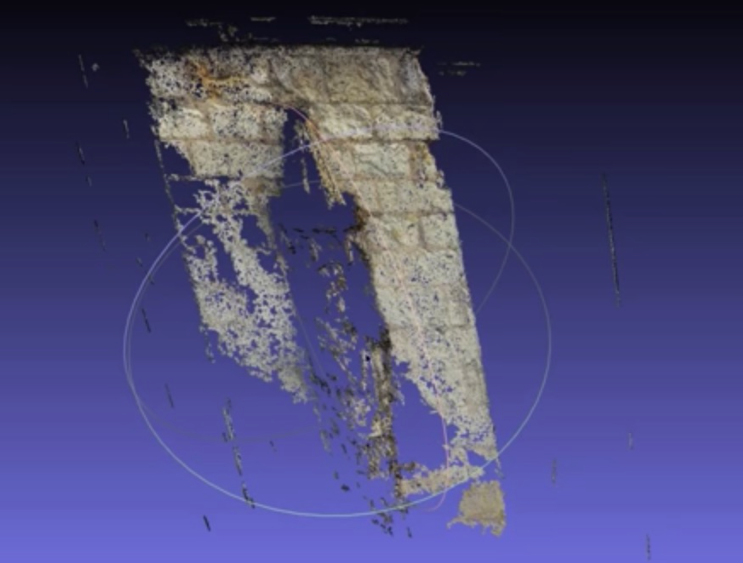

不过视频作者的例子中，bundler的输出放在本系统中作为输入可能会存在问题，使用时还需注意。（下图为meshlab中查看的处理结果，细节丢失较严重）
CMVS是PMVS的改进版，（里面包含PMVS）是Yasutaka Furukama博士写的已知一组图片和图片对应的相机参数生成dense reconstruction (稠密的三维模型)。
- CMVS 对影像进行聚簇，以减少数据量；
- PMVS （the patch-based MVS algorithm）方案负责重建稠密点云、重建表面和纹理映射；通过匹配、膨胀、过滤三个步骤，利用稀疏重建结果将其向空间周围扩散得到有向点云；通过增强光度一致性和满足全局可见性约束两个条件下，完成稠密匹配。
a complete end-to-end pipeline for image-based geometry reconstruction.
- 是否开源：是
- 文档：中等规模，有示例，有管线说明。
- 兼容性：windows/OS X均可运行，文档说更推荐用OS X系统。
- 主要特性：包含了SfM, 点云重建，表面重建。基本上能够完成三维重建的整个流程。

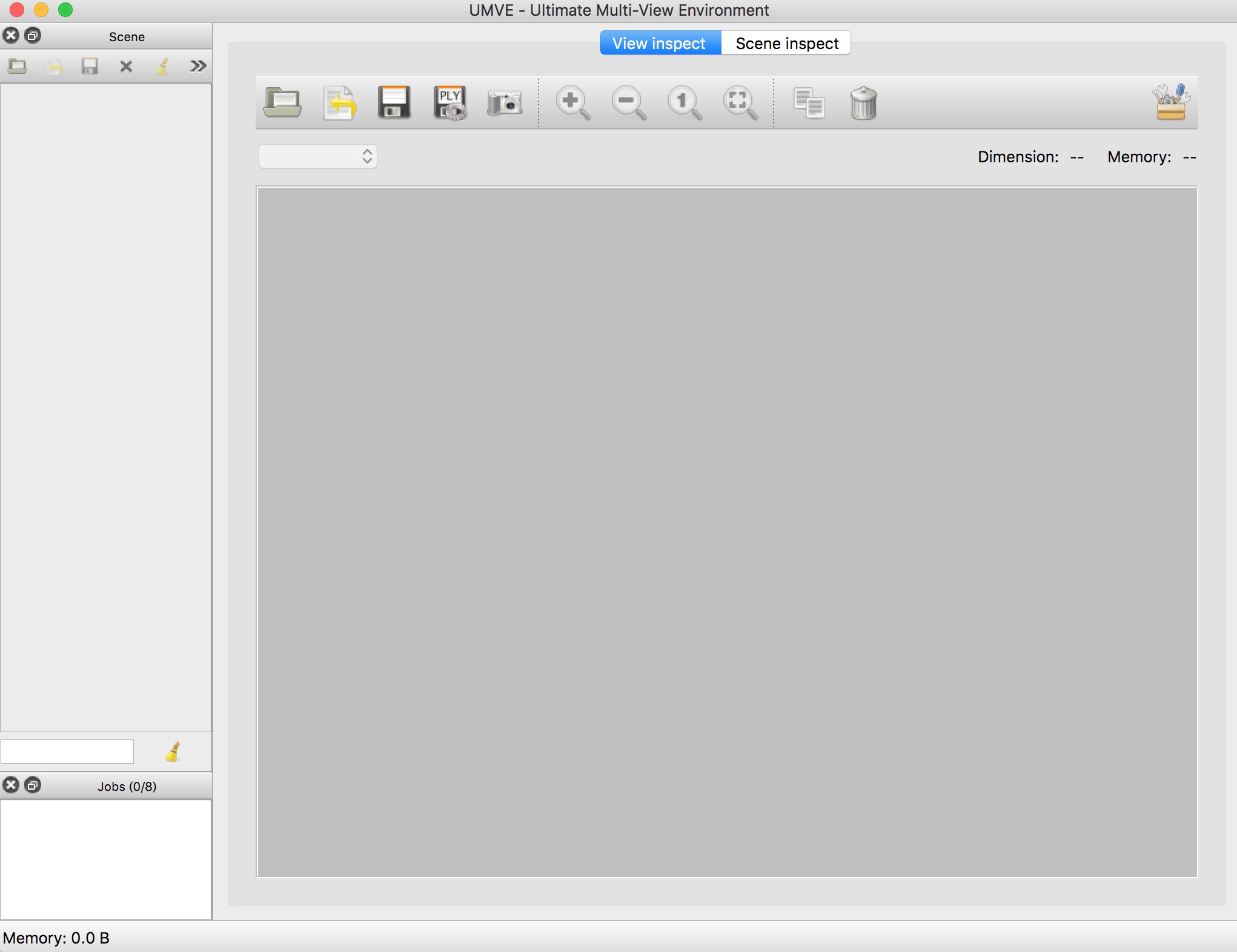

- 实际体验：已编译运行，未进行完整操作流程。下图为MVE的用户界面
3D Reconstruction Texturing
- 是否开源：是
- 文档：小规模，有用法说明。
- 兼容性：命令行程序

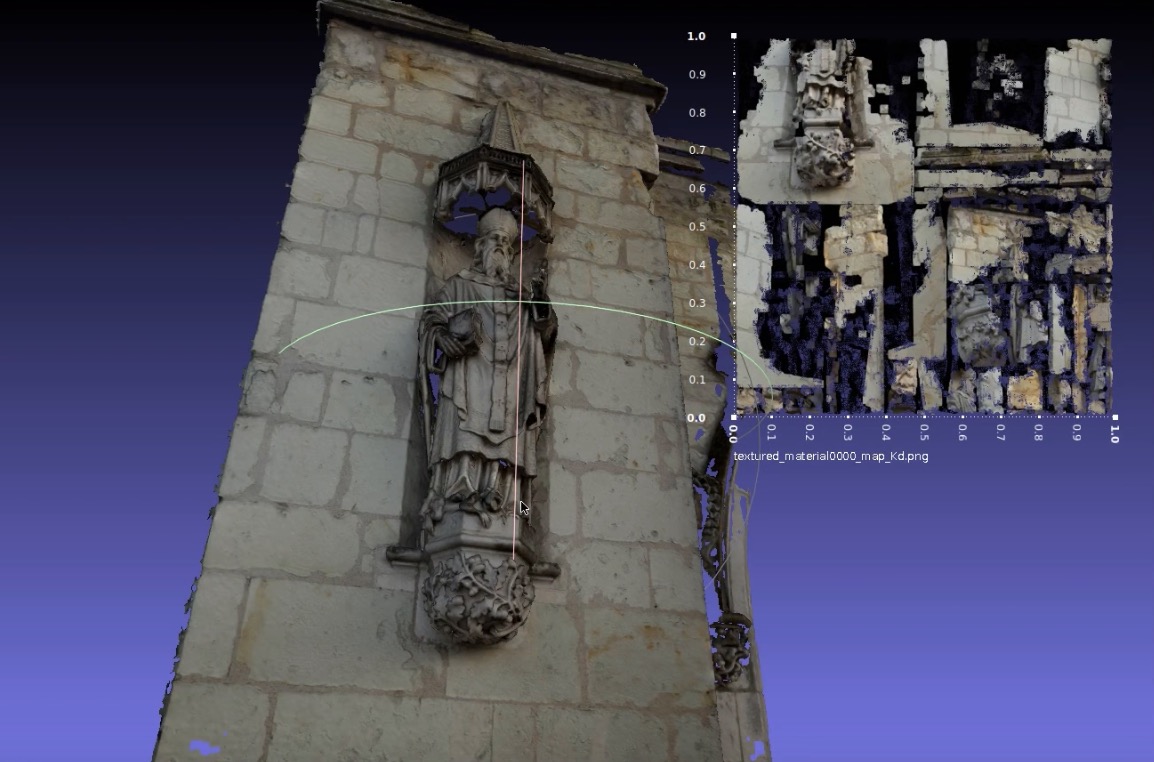

- 主要特性：能够完成大规模图像输入的纹理映射。特别是能够在缩放、模糊、遮挡物、曝光变化的情况下完成高质量的纹理映射。最后的效果比较干净
open Multiple View Geometry
是否开源：是
文档：大规模，分8个章节。
兼容性：三大平台
主要功能：精确解决多视图几何中的常见问题；保证代码可读性和易用性。负责从原始图像到稀疏点云。
2.9 OpenMVSopen Multi-View Stereo reconstruction library
是否开源：是
文档：中等规模，分5节，逻辑比较顺畅。
兼容性：三大平台均可编译
主要功能：稠密点云重建、表面重建、表面细化、纹理映射。（输入是一组相机姿态加上稀疏点云，输出是一个纹理网格）
- 1、dense point-cloud reconstruction
- 2、mesh reconstruction
- 3、mesh refinement
- 4、mesh texturing

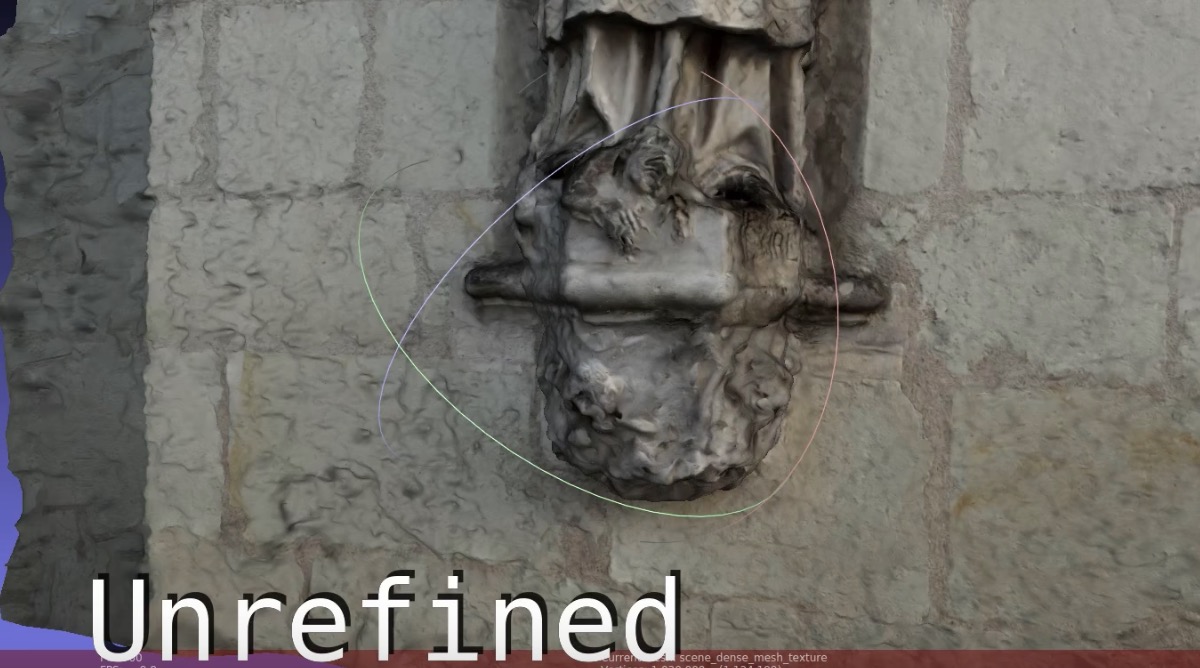

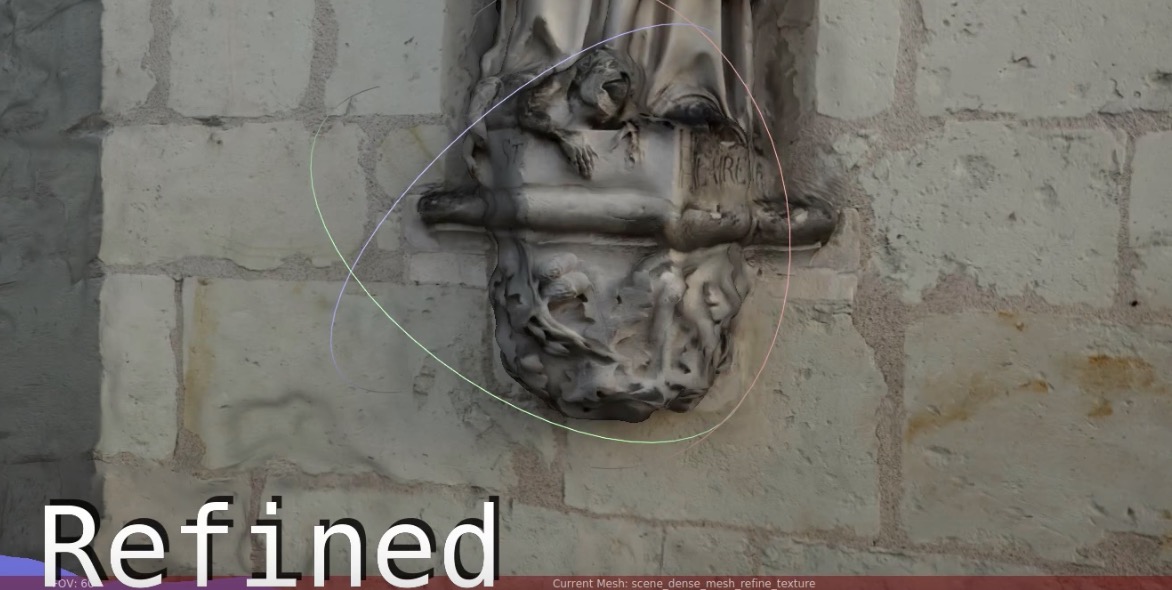

值得注意的是表面细化(mesh refinement)这一步，是其他系统中比较少见的，效果如下：
虽然OpenMVS和上面的OpenMVG并不是同一个团队所作，但这两个系统恰好一起完成了三维重建的整个流程，可以协同使用。
小结：对比现有若干系统后，我决定从文档较规范的系统入手，仔细挖掘其中的关键函数和对应的作用，试着逐渐理解。比如可视化程度比较好的meshlab，更适合OS X平台的MVE，以及能够配套使用的完整库OpenMVG和OpenMVS。顺便挖一些有价值的论文一起啃。未来几个月的任务仍然艰巨，不可懈怠。
此外，这份文档处于入门级别，仅仅是粗略记录这些系统的功能，方便找到项目地址。仅供参考，欢迎交流。
