一、前言

今天蹭了隔壁班电路复习课，讲课的哈族老师漂亮并且逻辑清晰，国语也讲得超正宗。总结下电路期末考试考点。对不同学校、不同要求的学生或许也有些借鉴意义。

ps：一定要记得写单位，角频率的呀，尤其是在功率P Q S处，单位重点考察，不写会扣掉一半分 公式占分数，具体算之前一定要写上公式first 建议全做完大题再挨个拍照上传，防止题目有改动很麻烦重新上传。但一定要看好时间，如果时间很充裕，可以先做完检查完大题再拍照大题上传。但是一定不要看好时间，千万不要过了时间

二、各章节考点 1.第一章 电路的基本概念与基本定律

①电压的参考极性（参考方向）：从高电位指向低电位（点位降）的方向

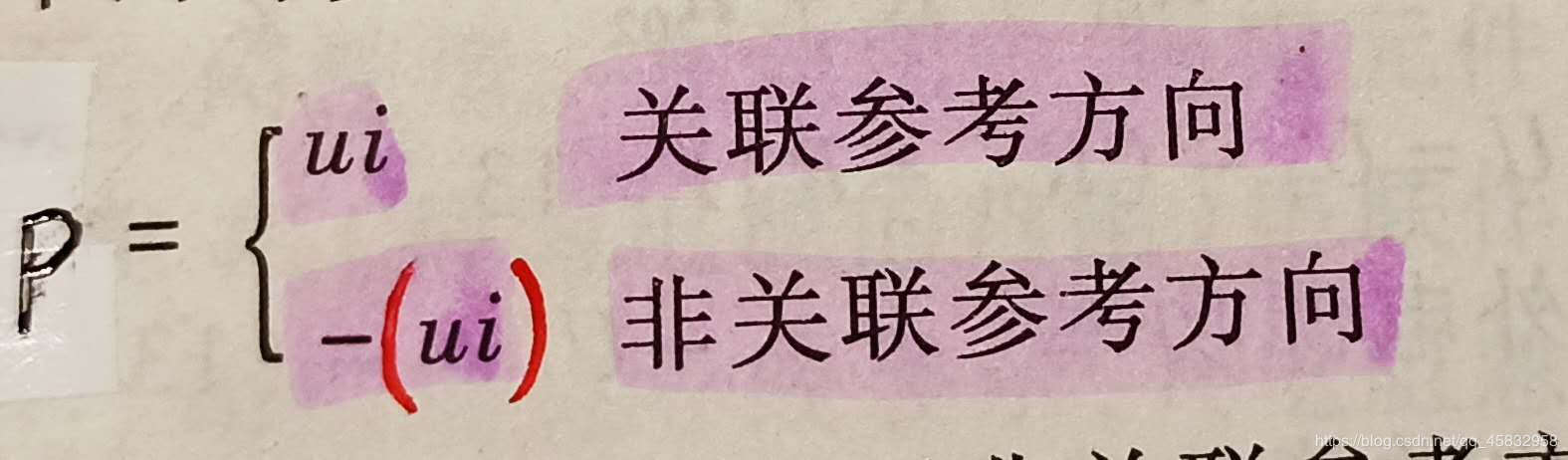

②电压和电流的关联参考方向搞明白 注意它们的关联时的一致性是电路和电压内部电流一致 仔细看看底下例题 ③计算功率

P>0，吸收功率——负载 P>0，发出功率——电源

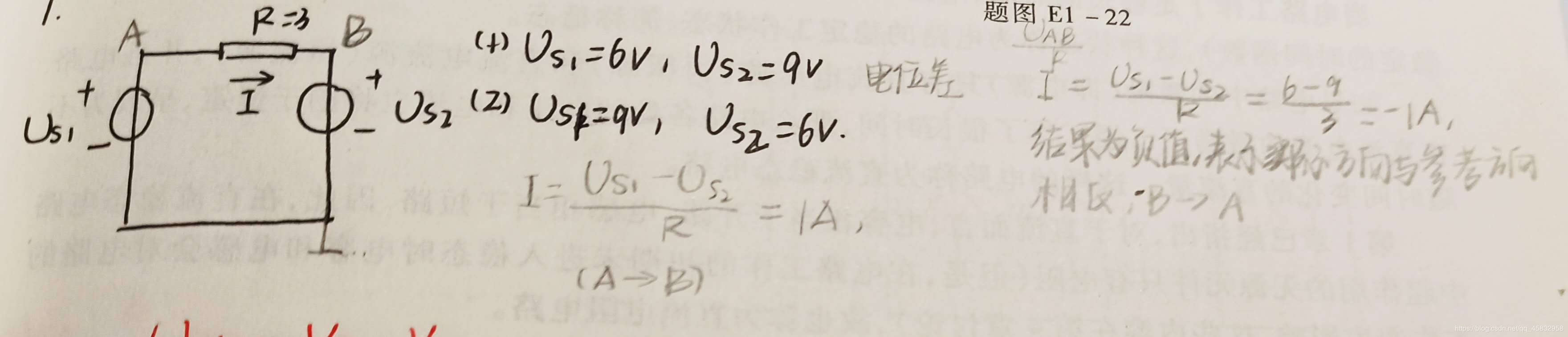

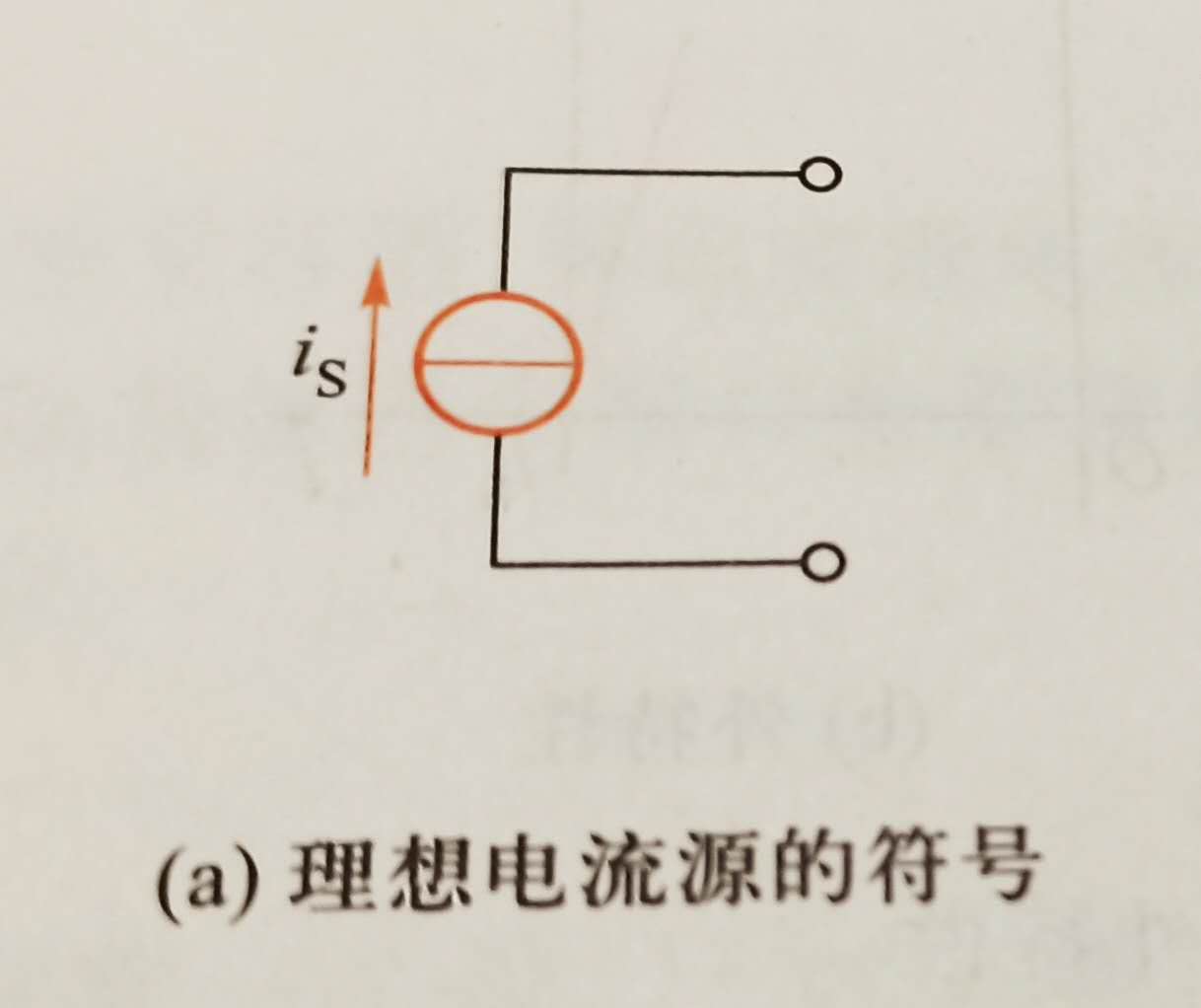

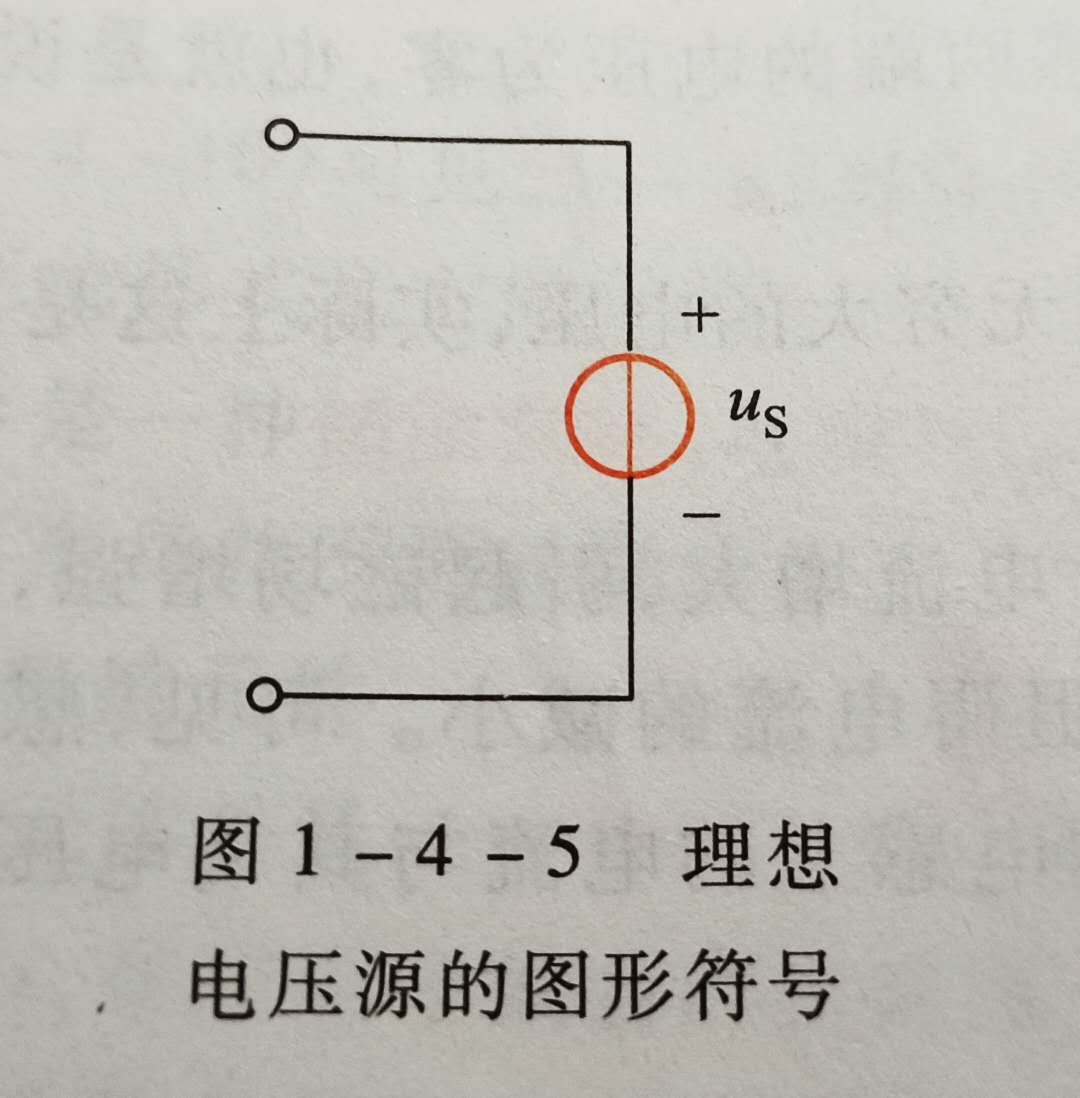

eg：（对关联参考方向否不要想当然，看下以下这几个例子） ④电容·动态·储能 ⑤电感·动态·储能 ⑥理想电压源和理想电流源

⑦回路≠网孔 回路：任意一个闭合路径，其可包括网孔 网孔：回路中不包括其他支路的最简单的回路

⑧KCL（基尔霍夫电流定律） 对结点：流入任意结点的电流之和等于流出该结点的电流之和 ⑨KVL（基尔霍夫电压定律） 对回路：任一回路中各段支路电压的代数和恒等于零

eg： ps： ·电流根本上是两个电位差相减再除R，所以要找到两端的电位。 ·电位这个概念很重要，要想到，比如后面二极管画波形图和传输特性曲线那边也是关键分析电位 ·设置接地的零电位点

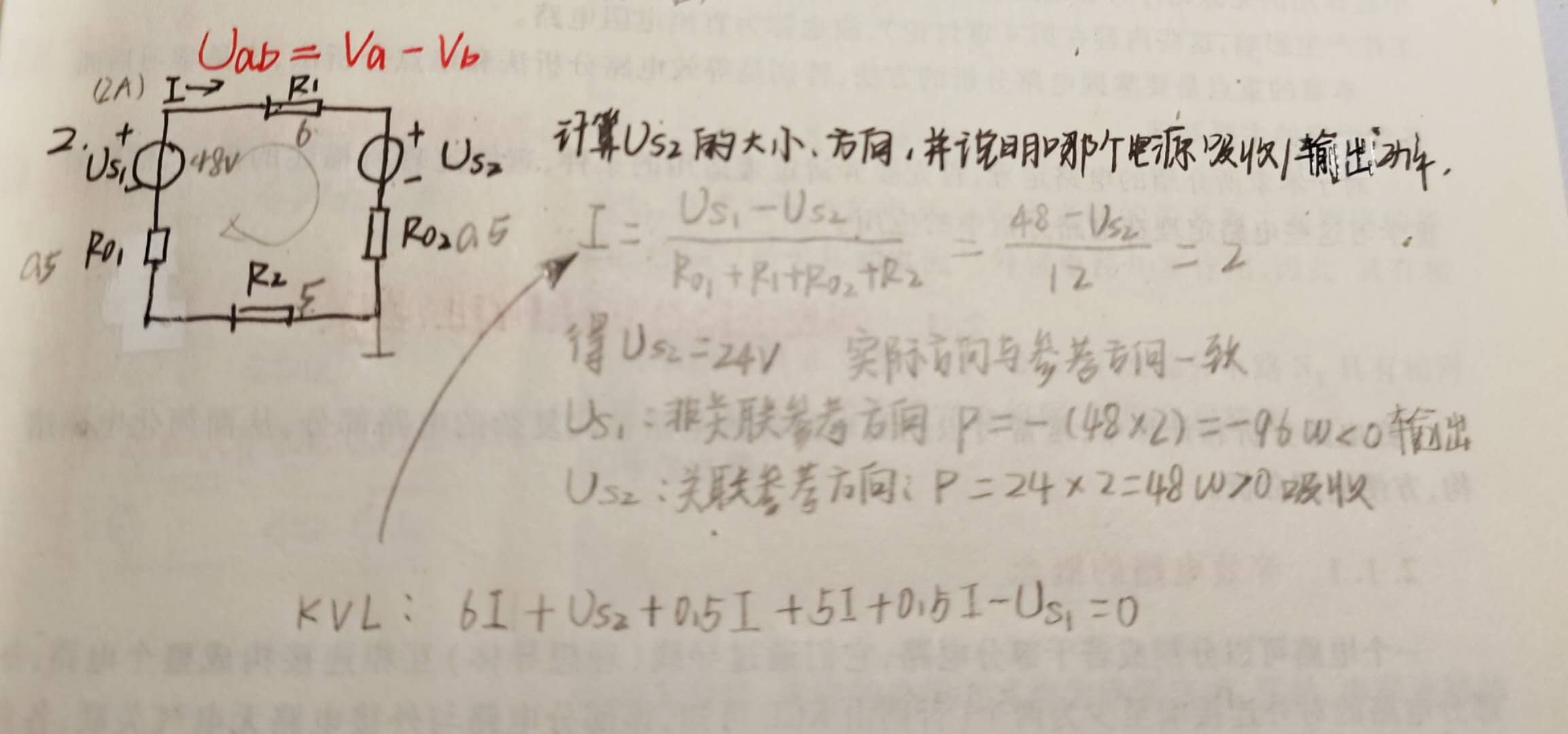

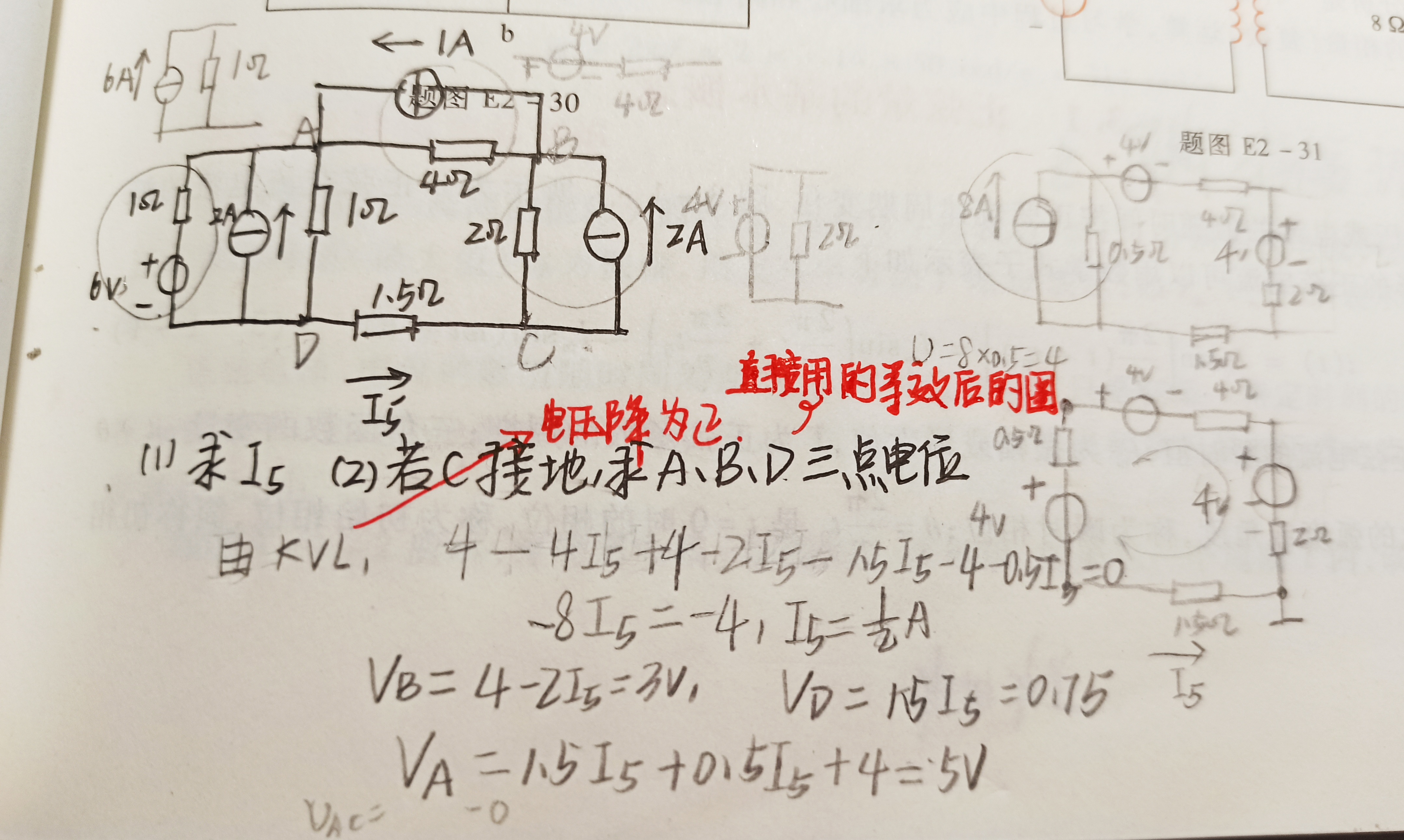

eg：

ps：不要想当然，仔细看一看这个题KVL中负载符号正负。 比如这个题目无法比较R01/R02/R2中左右电位大小（即使设置了接地的零点），也无从判断电流的真实方向。只有一个电流的参考方向，这时候就顺着它往下搞电阻的正负就行了。

2.第二章 电路分析的基本方法

考试有两道大题，一道是戴维宁定理，一道是叠加定理

本章分析对象是直流稳态电路

做题分析的时候一定主动往这三个方向上去靠，去想。 主动思考、联系知识点很重要。 一般先试试等效电路分析法能不能简化方程。然后考虑系统分析方法和电路定理。

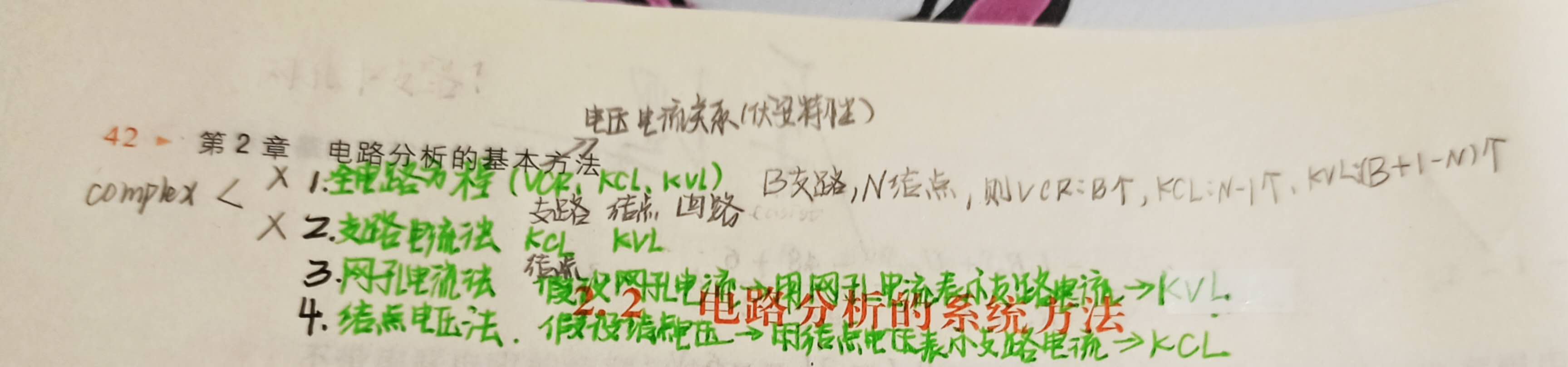

①等效电路分析法 （用于简化电路） eg： ②电路分析的系统方法 （网孔电流法不考，只考下面的戴维宁）

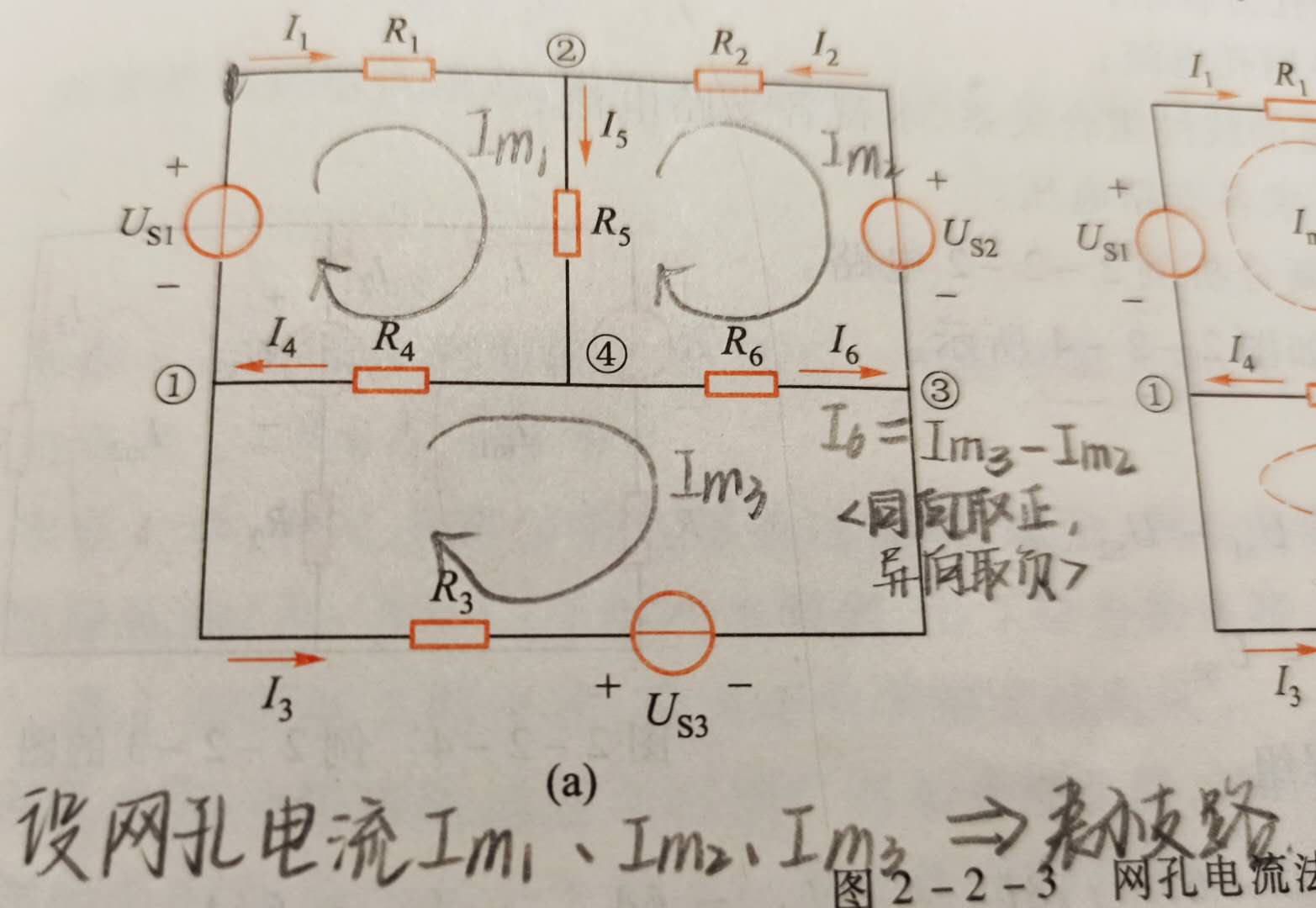

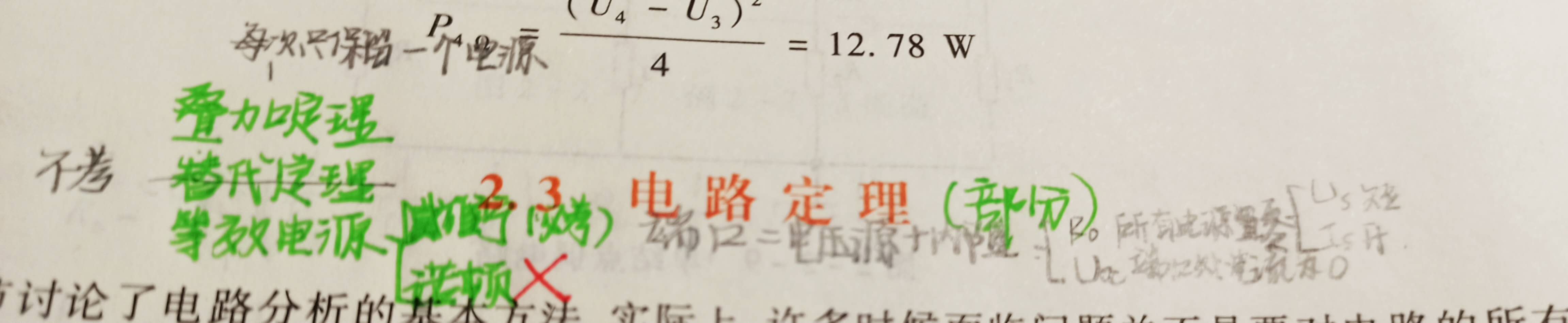

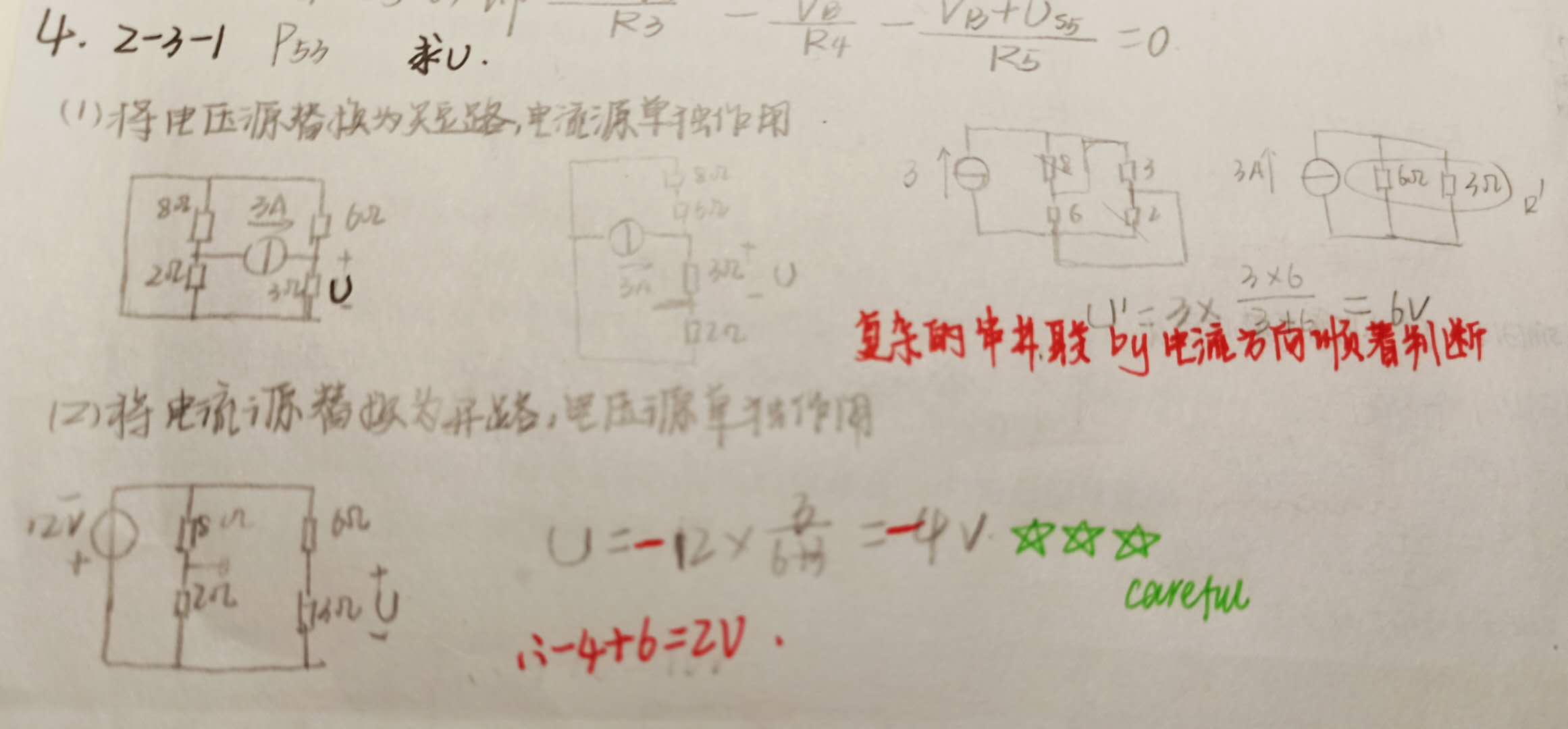

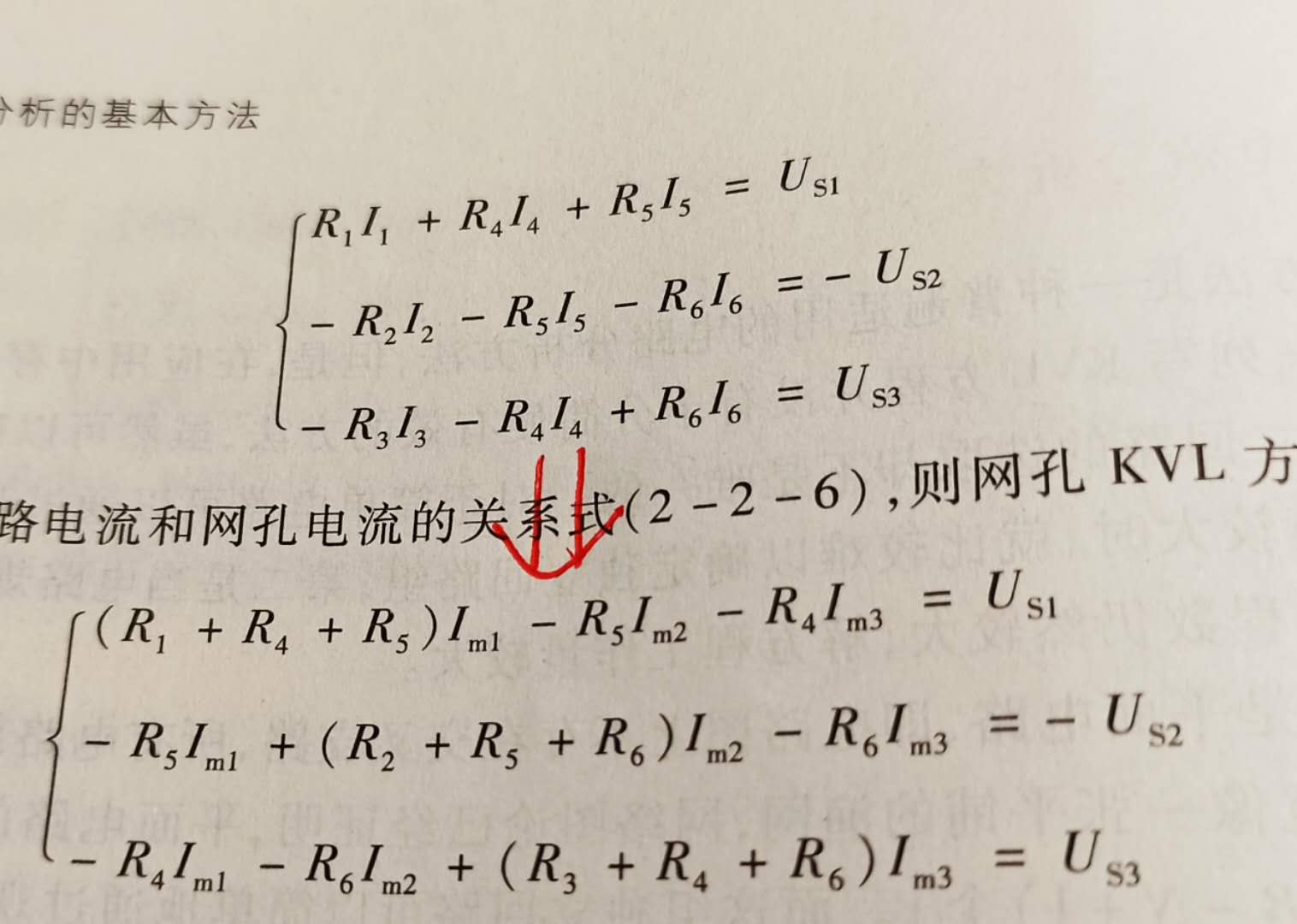

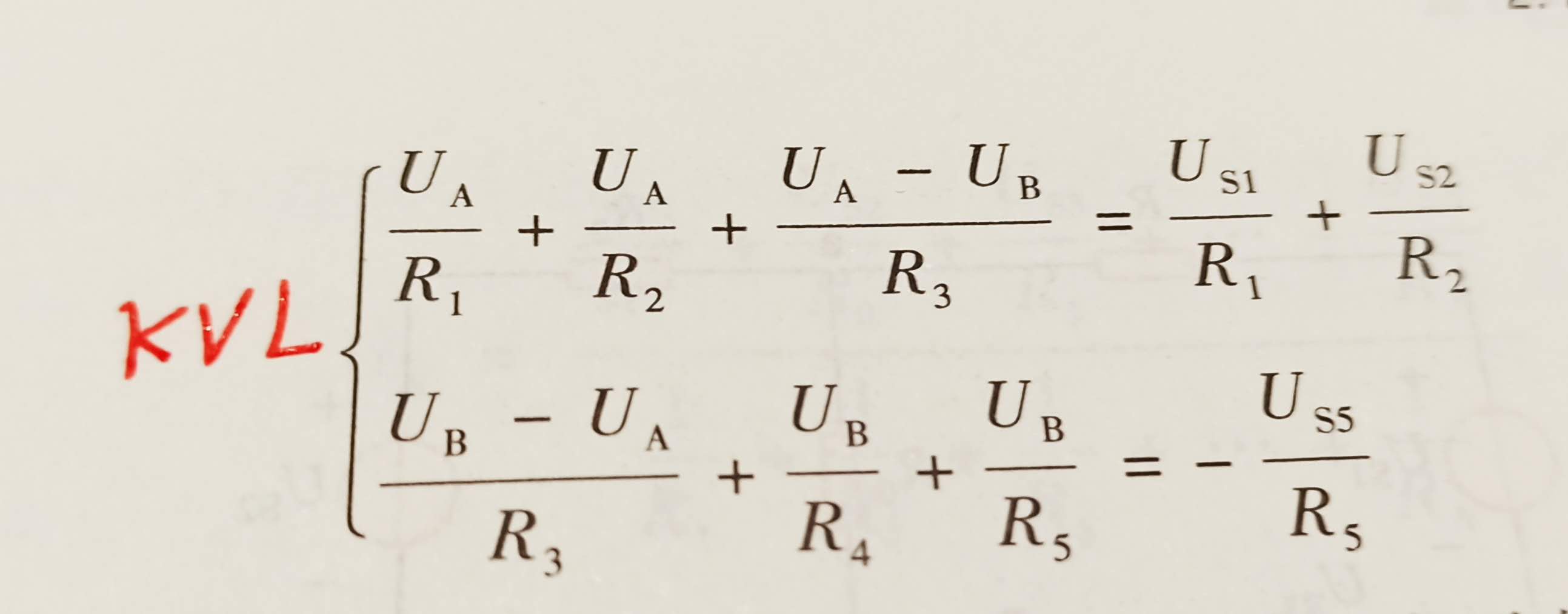

A.网孔： B.结点电压 ③电路定理 （只考叠加和戴维宁，应该都是以大题形式出现） ⑴叠加定理 每次只处理一个电源，其余电压源等效为短路，电流源等效为开路 eg： ⑵戴维宁定理 将电路的一部分等效为电压源Uoc（开路电压）+内阻R0 ps： 求Uoc用KLV*2，简单时也可直接电位两端相减 求R0要将所有电压源等效为短路，电流源等效为开路

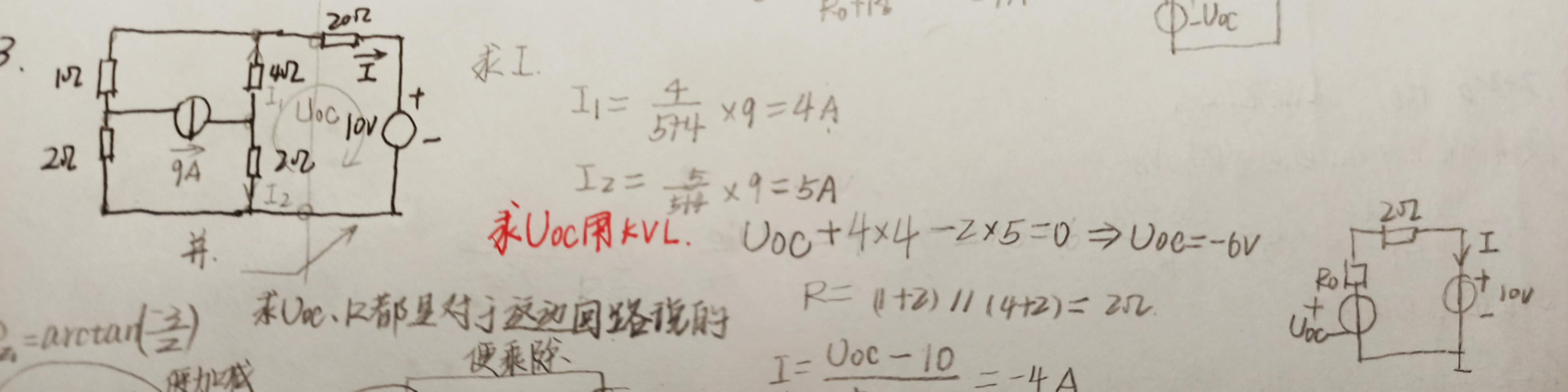

戴维宁习题三连拍：

3.第三章 交流稳态电路分析

考两道计算题

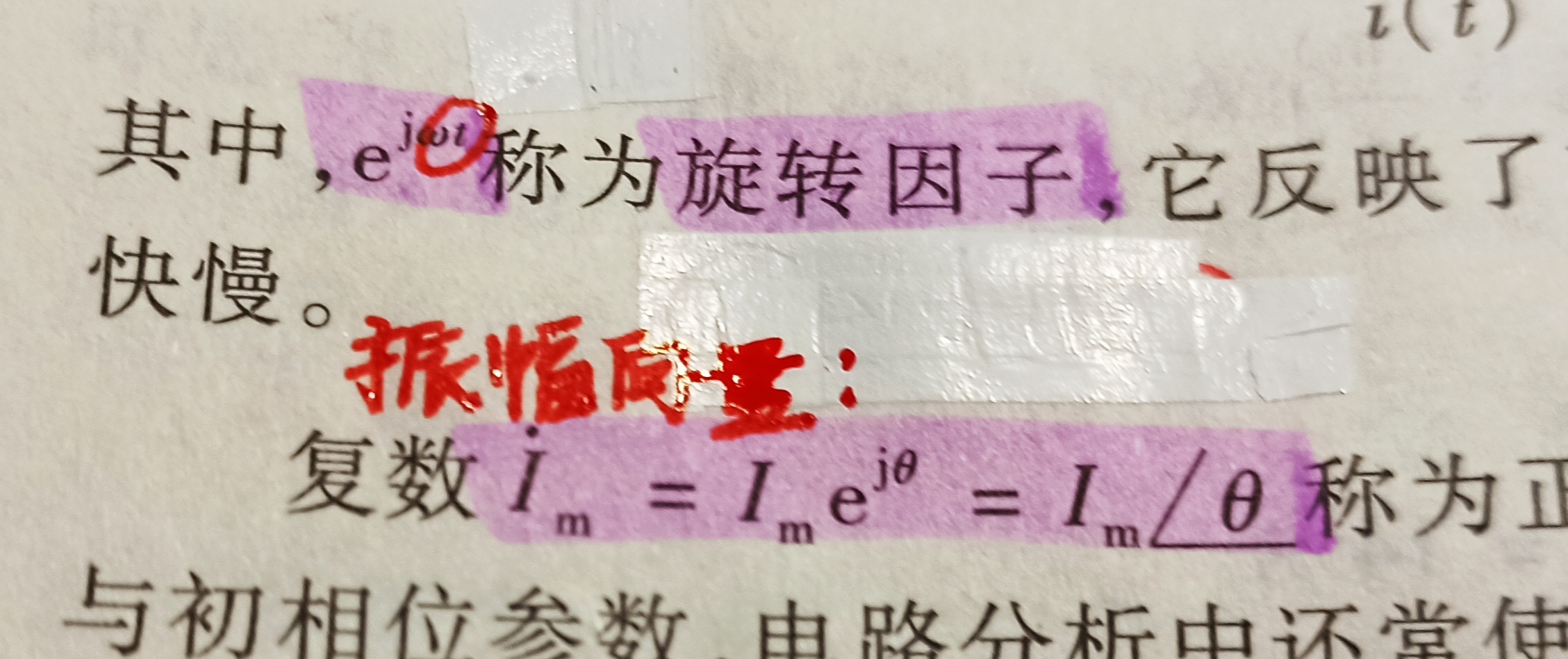

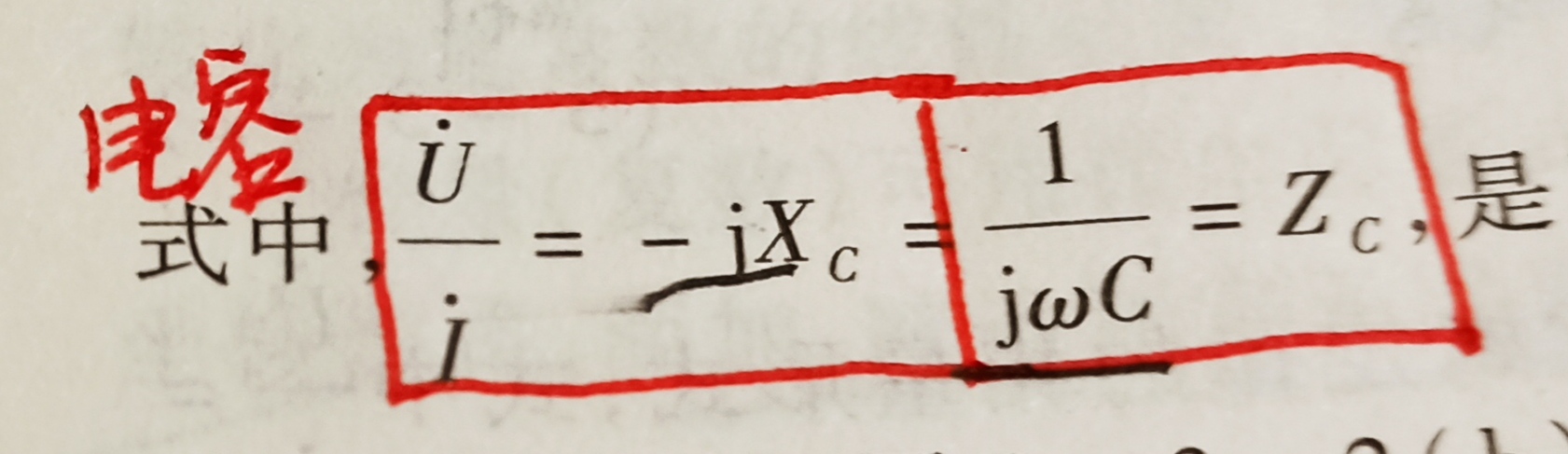

①相位差（超前和滞后） ⑴相位和相位差的范围：[-π，π] ⑵相位比较必须化成同符号、同三角函数，且同频率： ⑶电容：电流超前电压90° ps：Z是阻抗 ⑷电感：电压超前电流90° ②旋转因子及振幅向量：

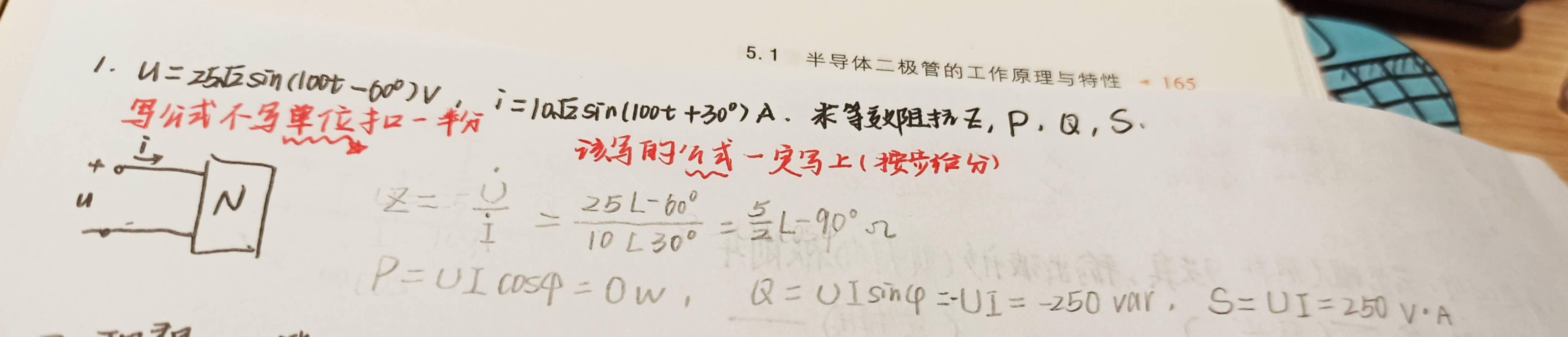

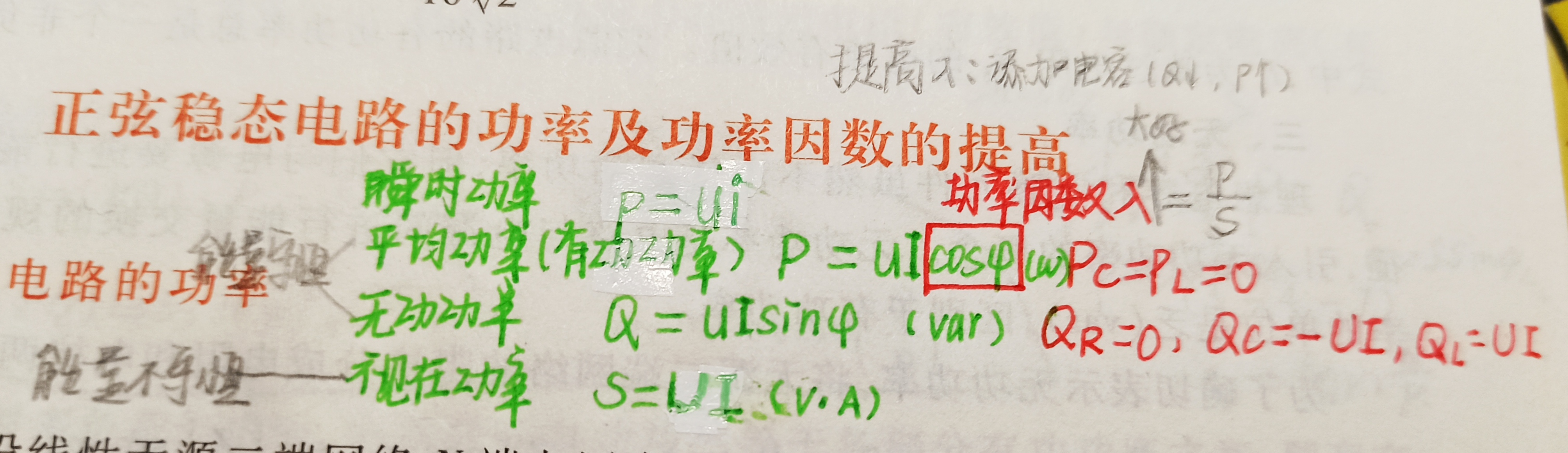

③正弦表示的几种转换 ④功率 eg：

5.第五章 半导体器件基础与二极管

考2-3个小题（二极管原理） 1道大题（二极管电路）

① ·本征半导体：化学成分纯净 （温度越高导电性能越好） ·掺杂半导体 （多数载流子的浓度取决于掺杂浓度，少数载流子的浓度取决于本征激发）： ⑴P型半导体（掺杂3价元素）（电中性） 空穴为多数载流子 ⑵N型半导体（掺杂5价元素）【N5P3】 自由电子为多数载流子

②给PN结外加电压

③二极管的伏安特性曲线

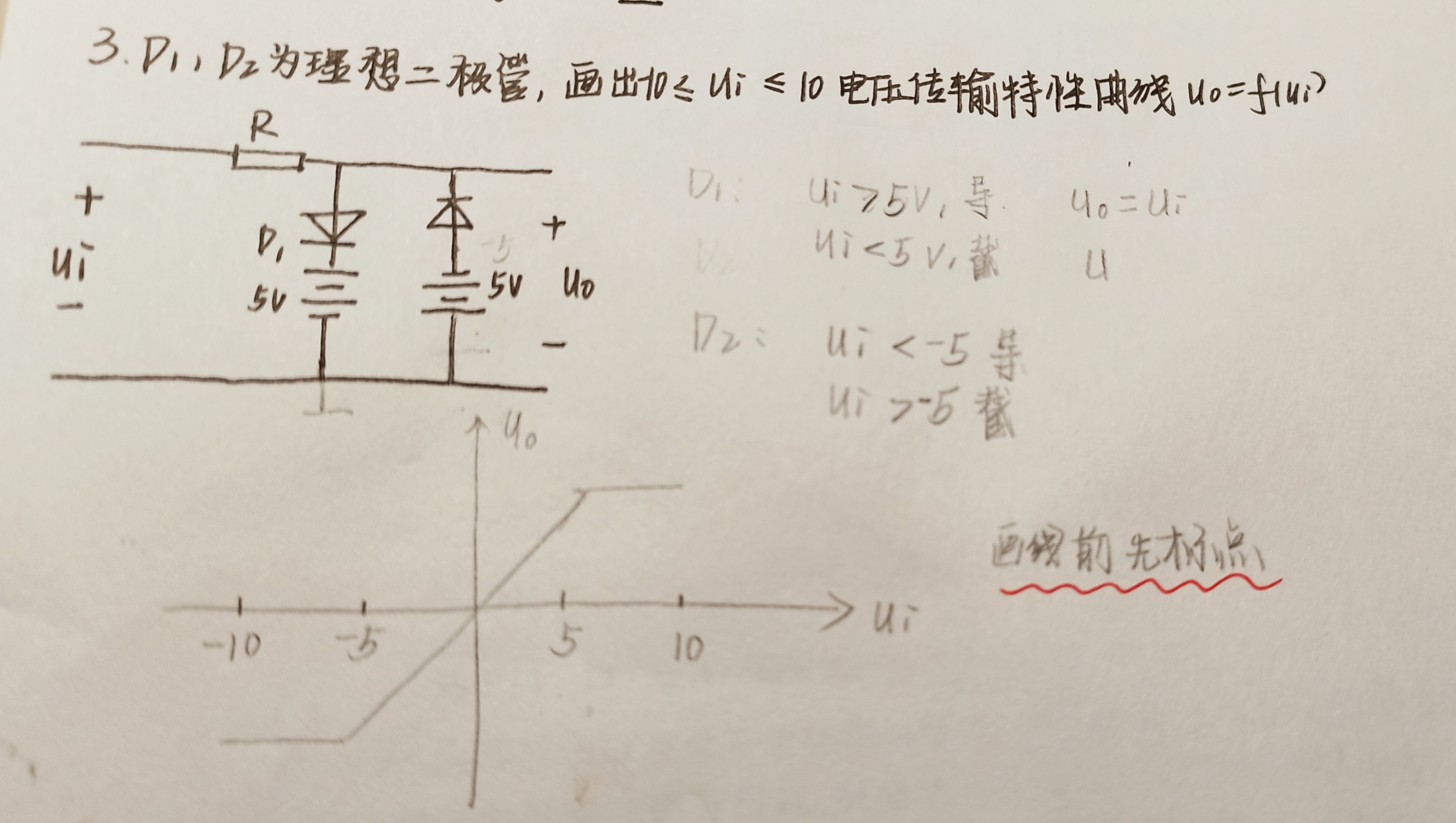

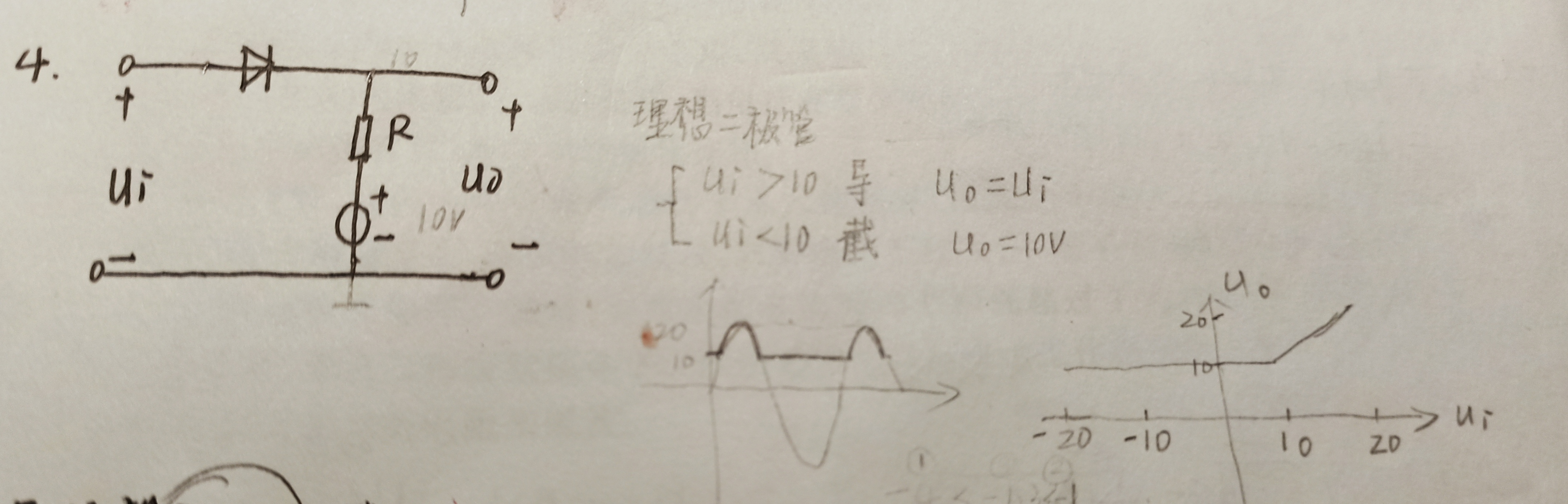

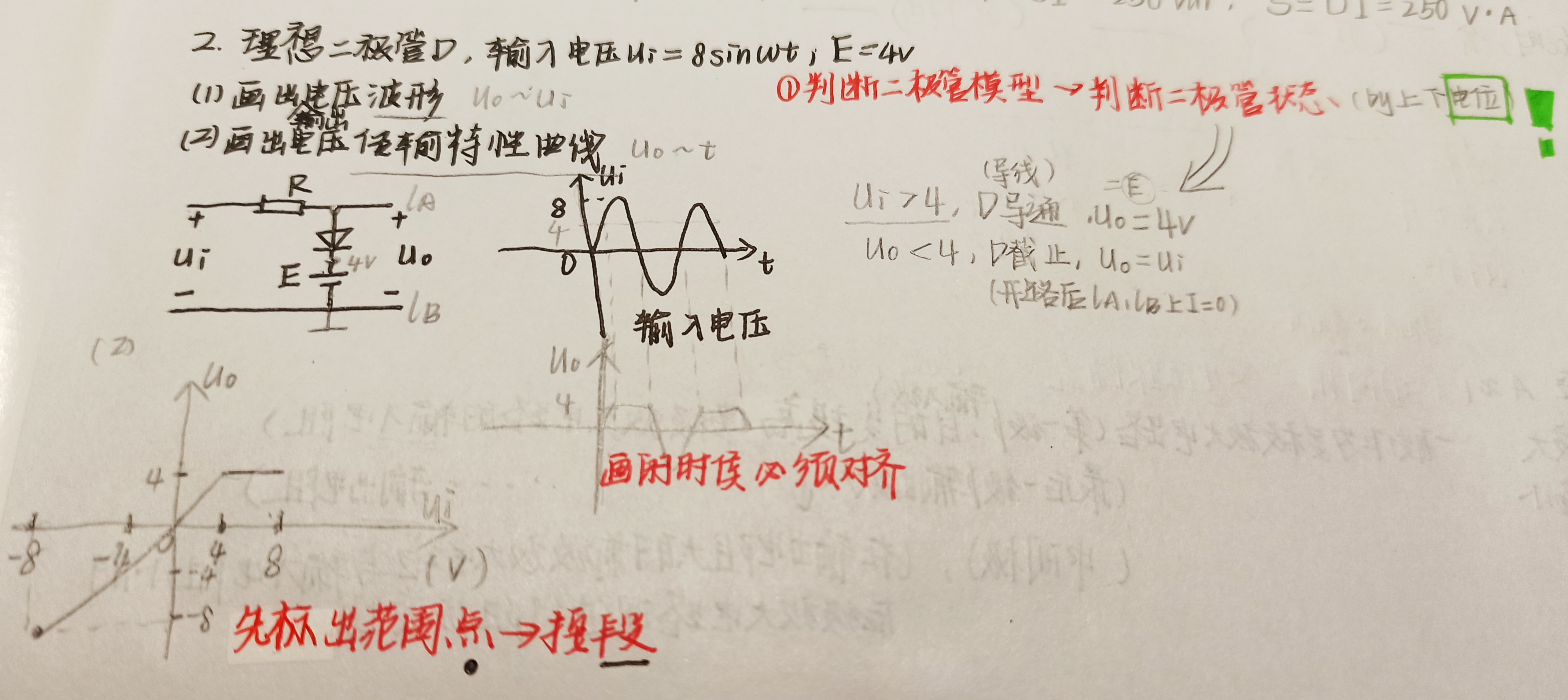

④理想二极管的输出电压波形和电压传输特性曲线

⑤失真（填空）： ⑴当静态工作点设置过高（Uce靠近0.3）（Q点上升）时，出现（饱和）失真，输出波形（负半轴）被削平，可以通过（增大）Rb，或通过（减小）Rc，或（增大）Vcc来消除失真 ⑵当Uce靠近Vcc时，出现（截止）失真

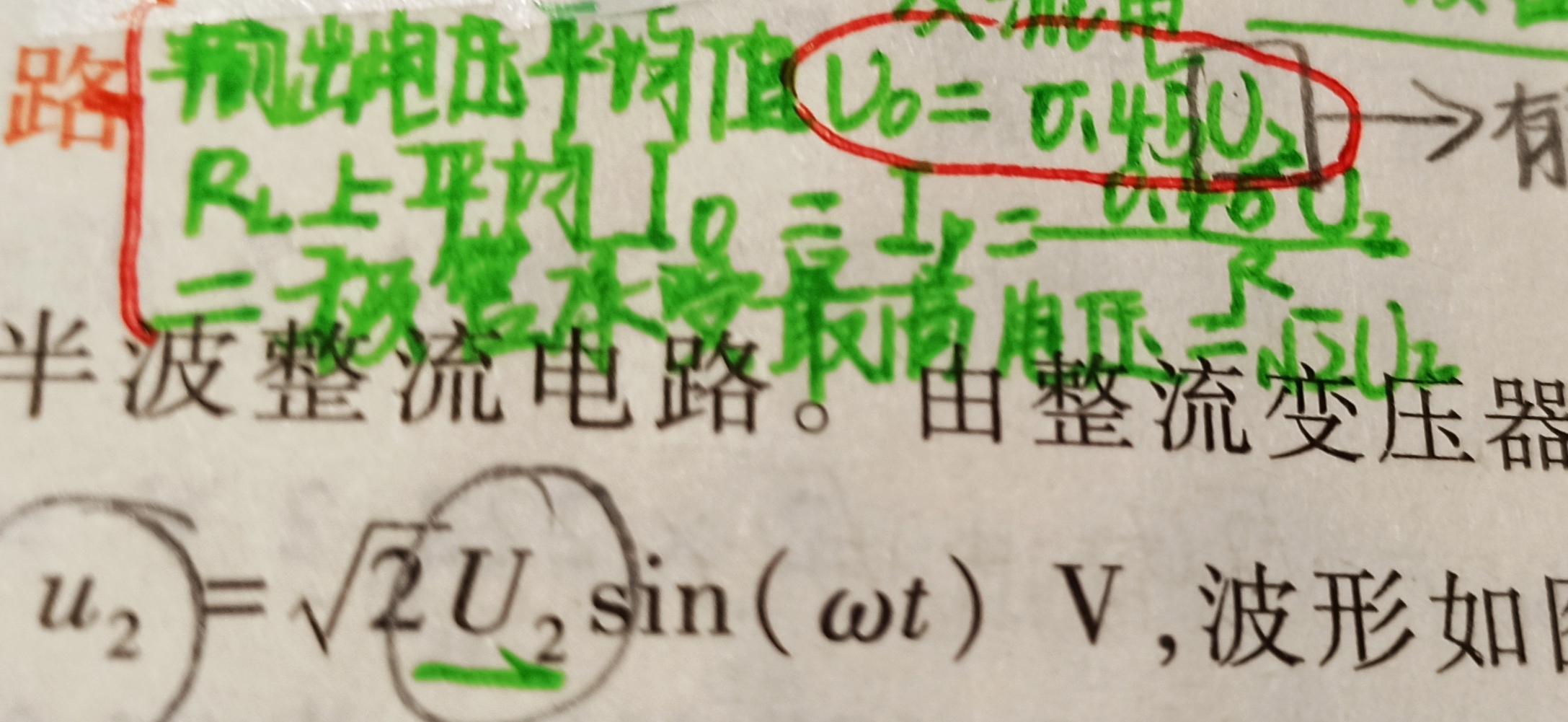

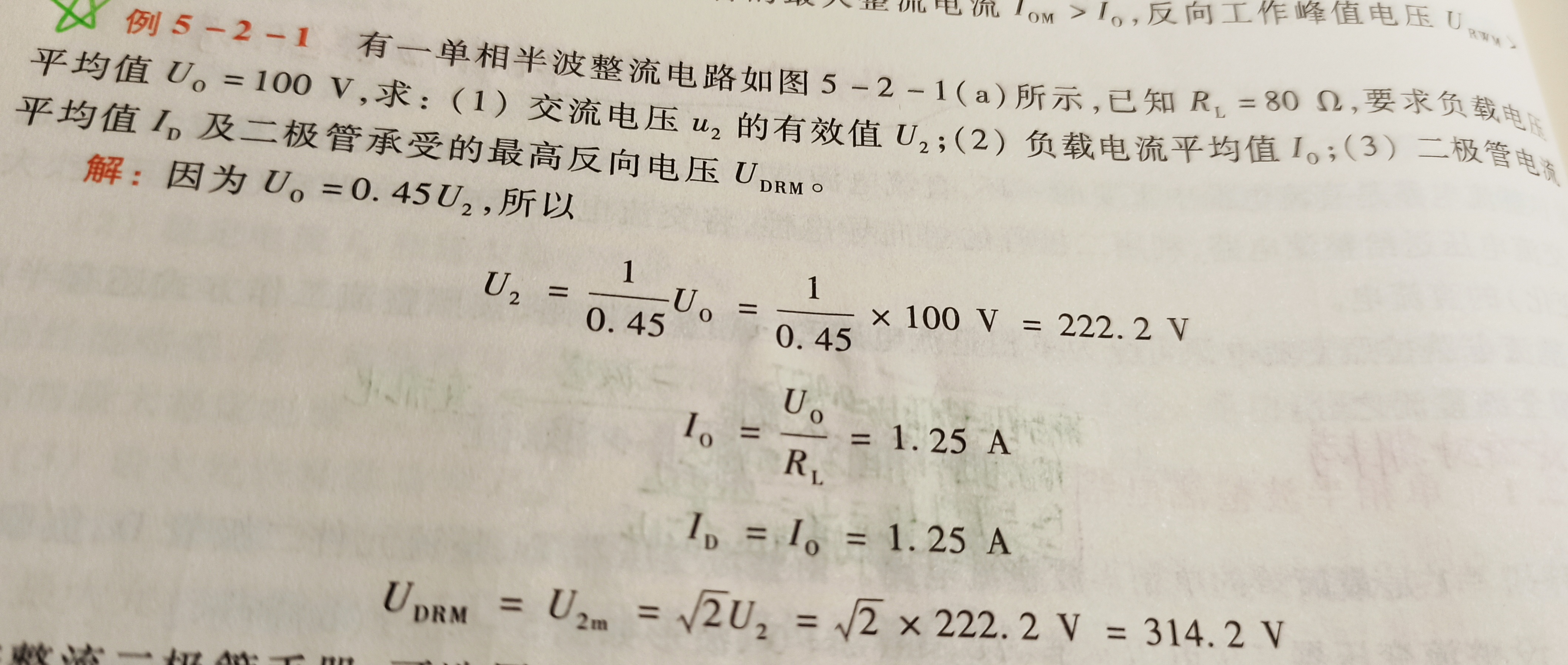

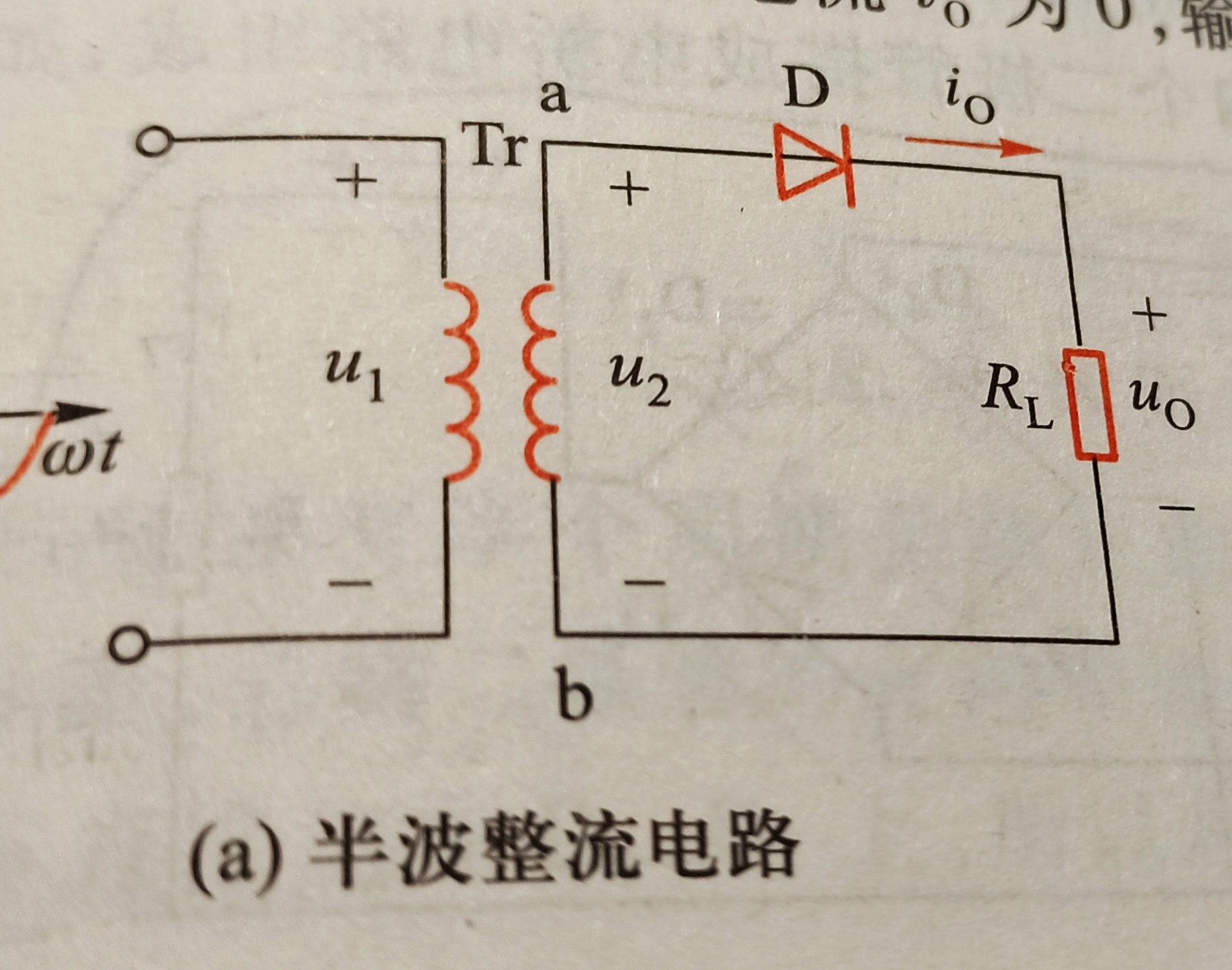

⑥单相半波整流电路 eg：

6.第六章 晶体放大电路基础

射极输出器只考小题（填空），共发射极放大电路（大题），负反馈类型判断（大题） ①BJT(双极型晶体三极管)：存在空穴和自由电子两种载流子

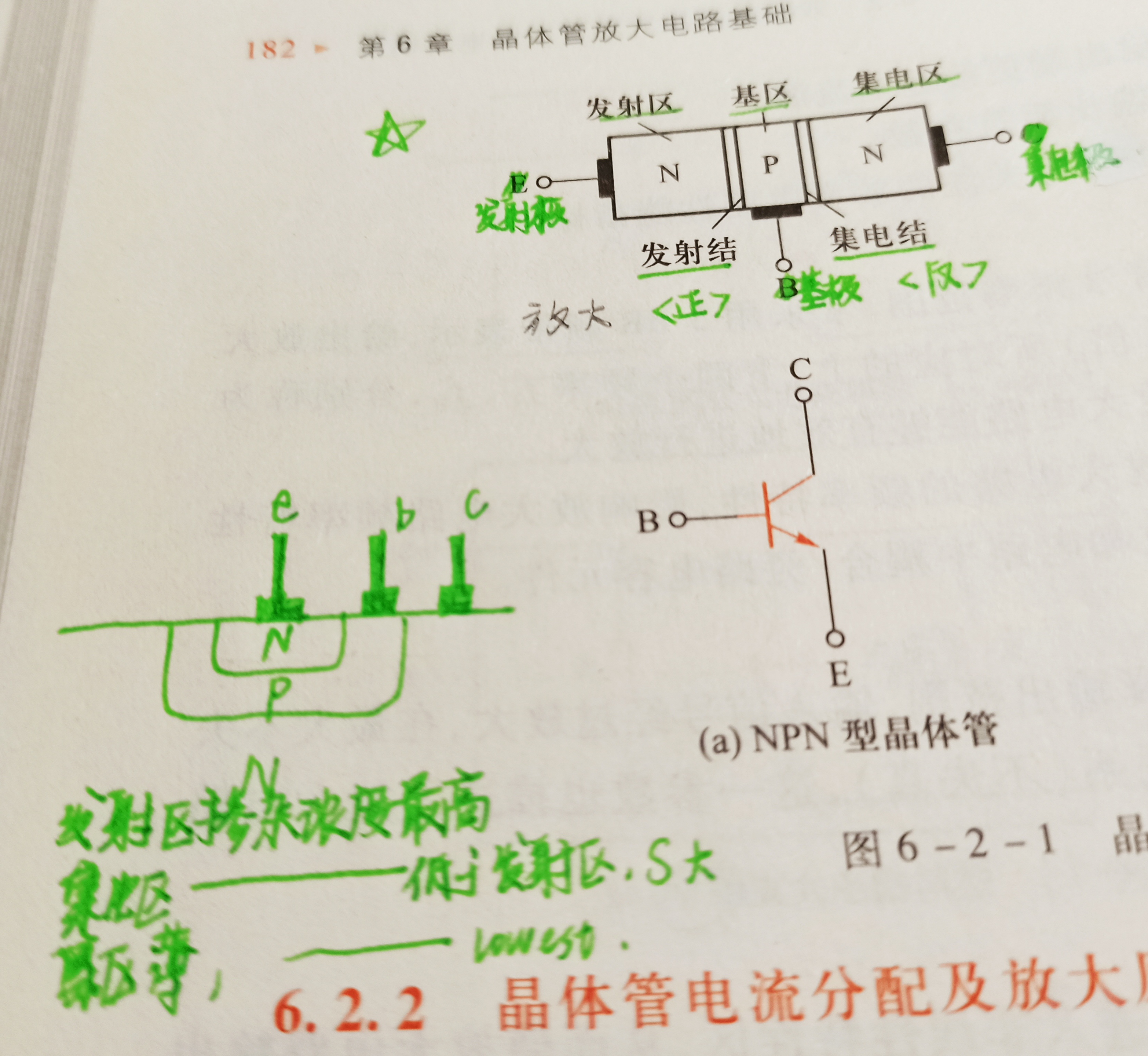

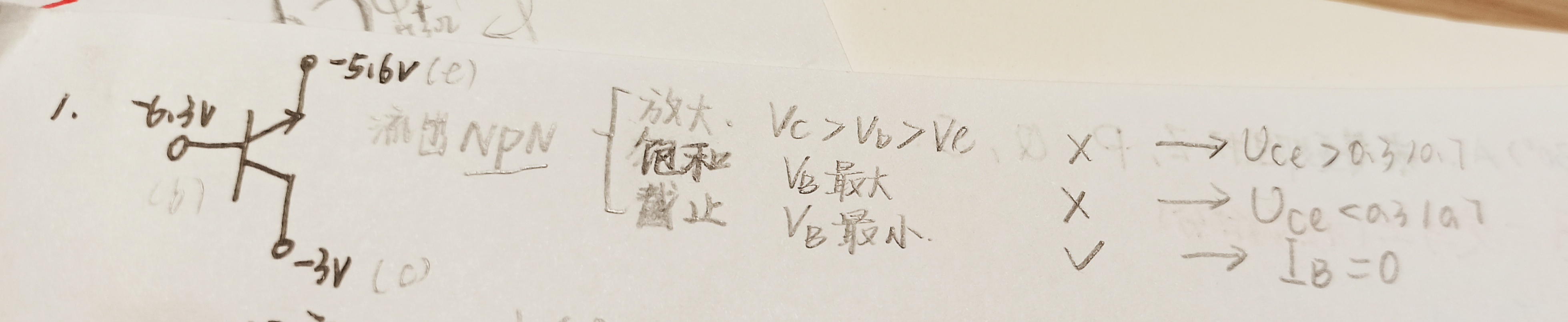

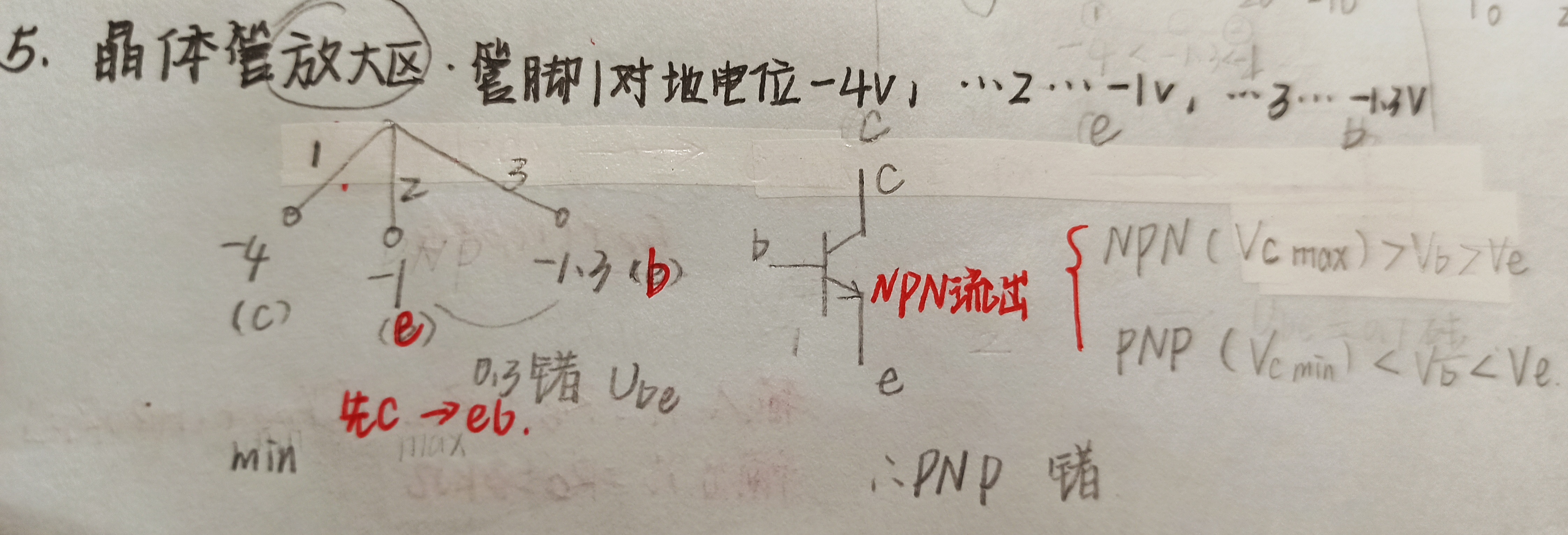

②判断NPN/PNP及管脚

③电流放大倍数：

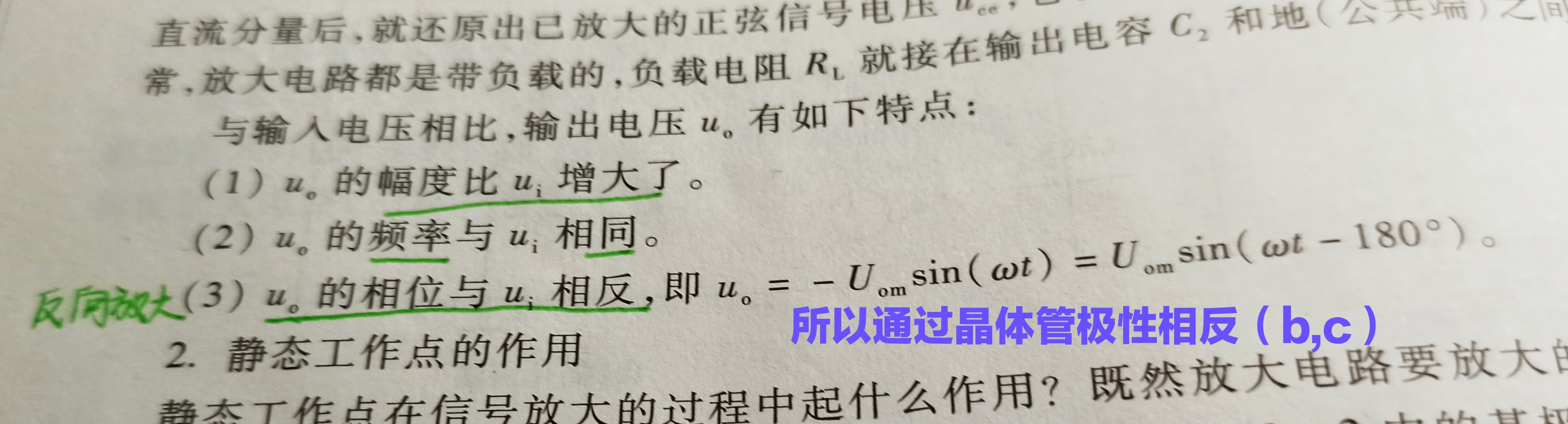

④通过PN结晶体管的输入电压ui和输出电压uo

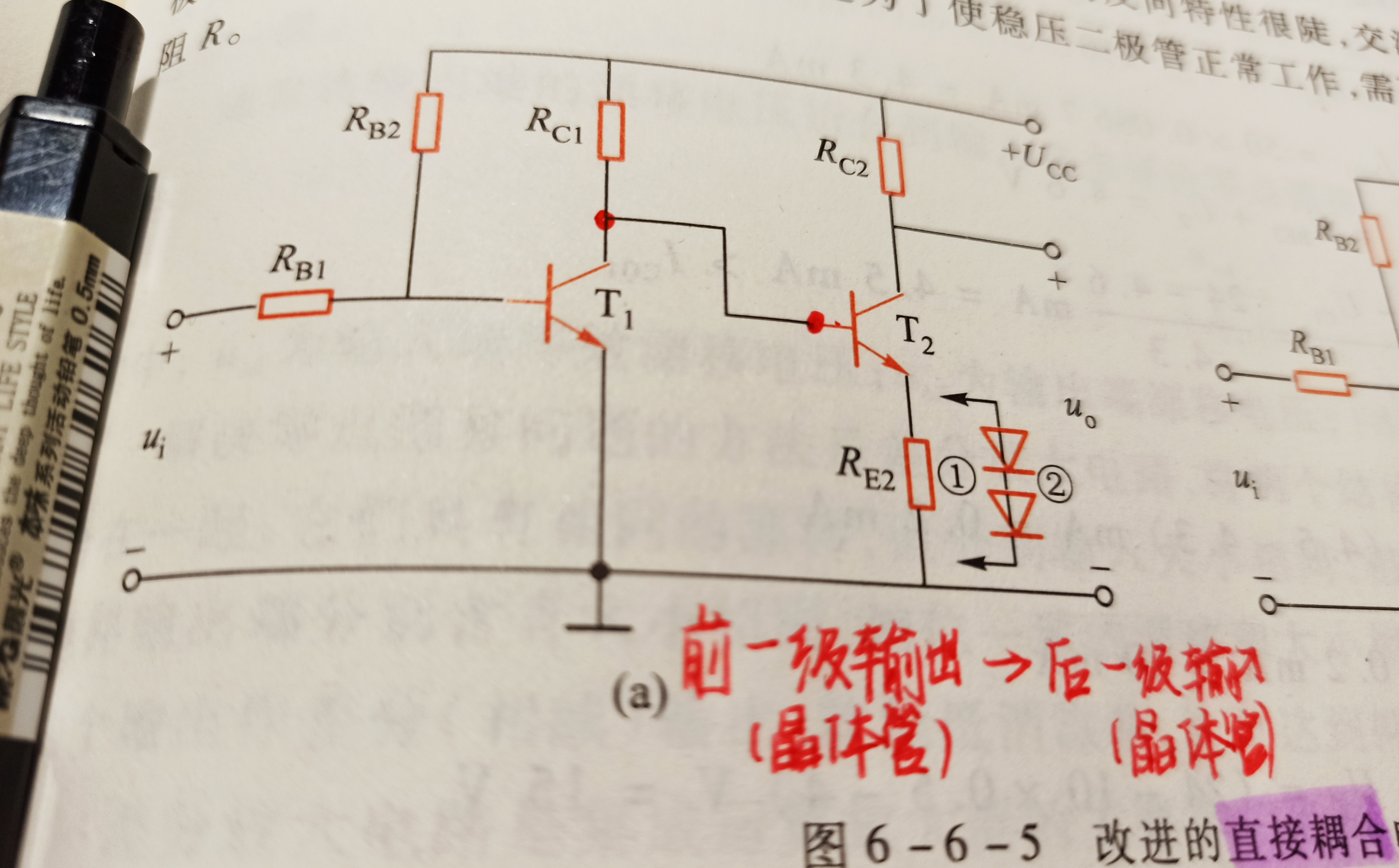

⑤两个晶体管的耦合方式（填空） A.直接耦合（前一级晶体管输出端直接连接后一级晶体管输入端） 前后级Q点相互影响

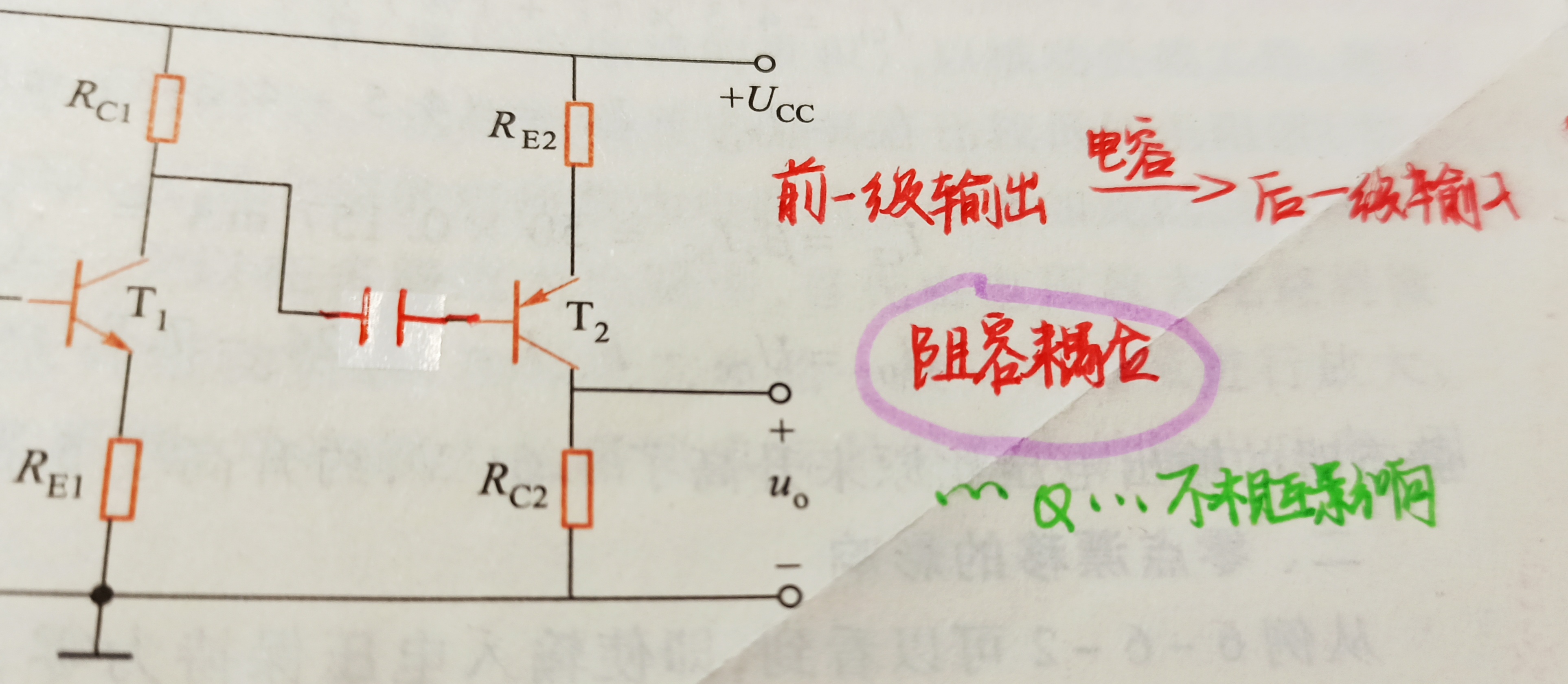

B.阻容耦合（前一级晶体管输出管和后一级晶体管中间有电容） 前后级Q点不相互影响

⑥功率放大电路：放大电流 提高效率的方法：降低放大电路静态输入功率/提高输出功率

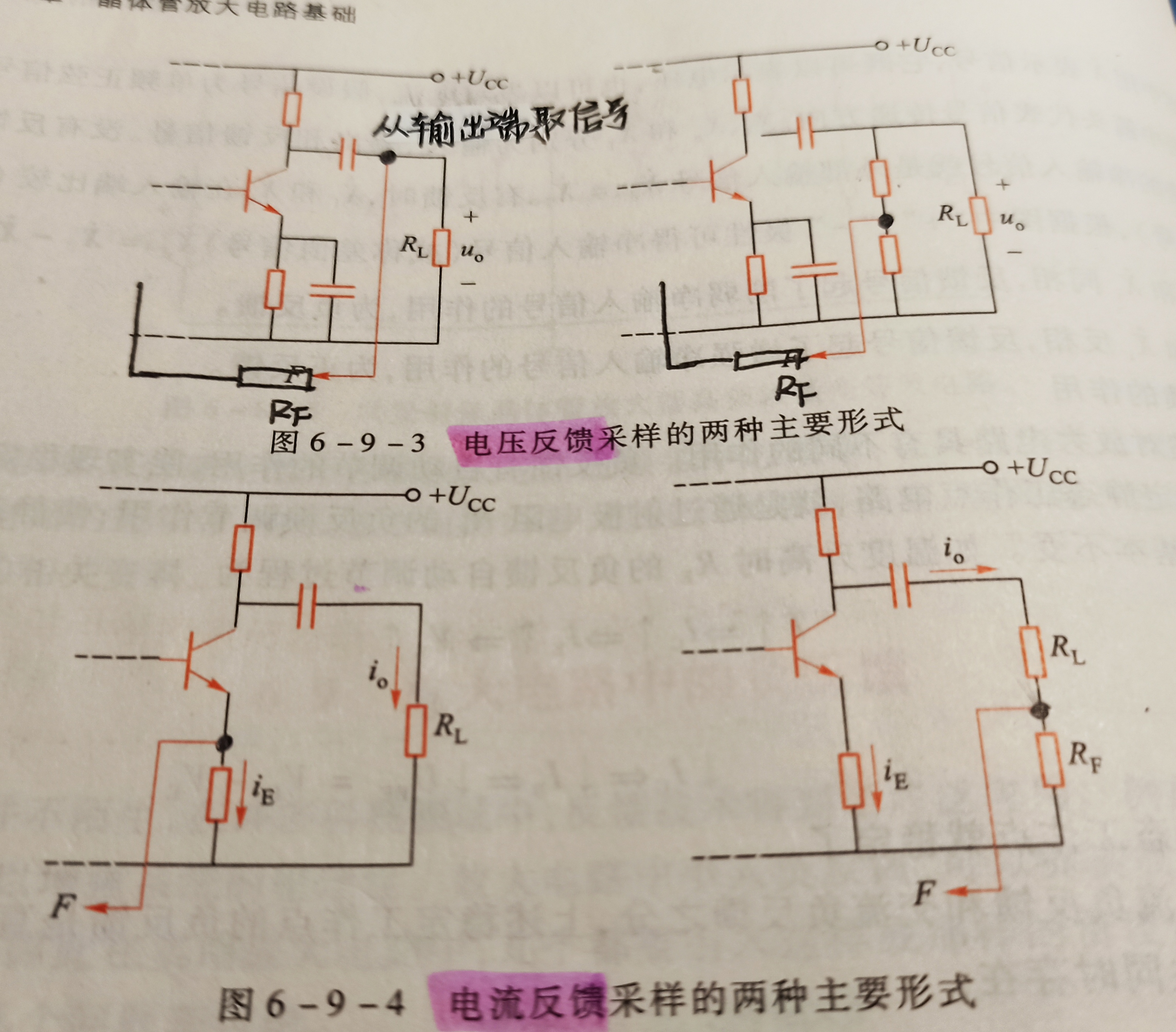

⑦电压反馈和电流反馈 电压反馈：RL被短路则信号消失，从输出端取来的是电压信号 电流反馈：RL被短路信号不消失，被开路则信号消失，从输出端取出的是电流信号 基本就是这几种，记住：

⑧交流反馈和直流反馈 交流反馈：只有交流信号能通过 直流反馈：只有直流信号能通过

⑨串联反馈和并联反馈 串联反馈：反馈接到e极 并联反馈：反馈接到b极

⑩正反馈和负反馈 先判断是串并联反馈 串→输入信号和反馈信号同极性→负反馈 （串→不同极性→正反馈） 并→输入信号和反馈信号不同极性→负反馈 （并→同极性→正反馈）

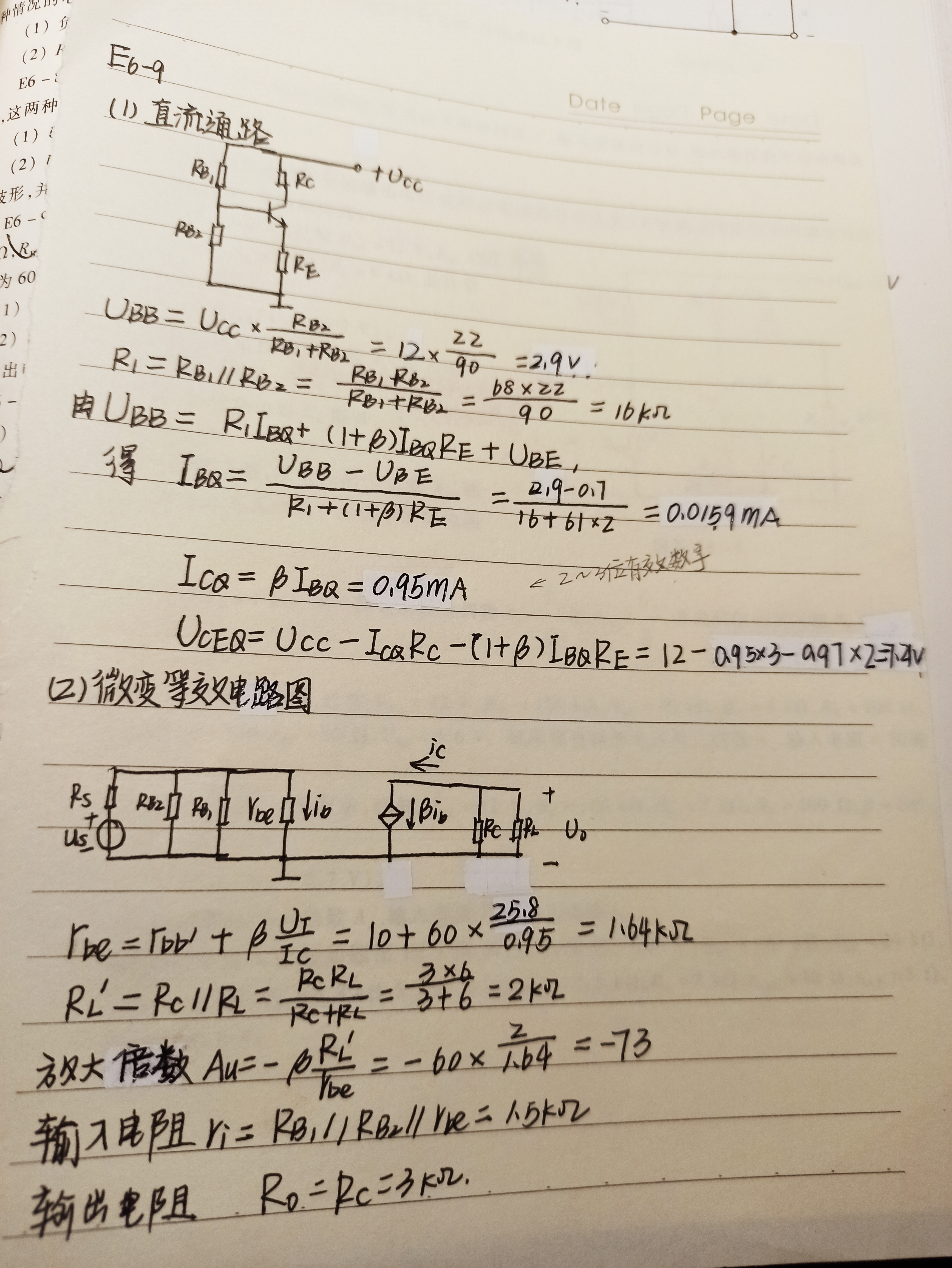

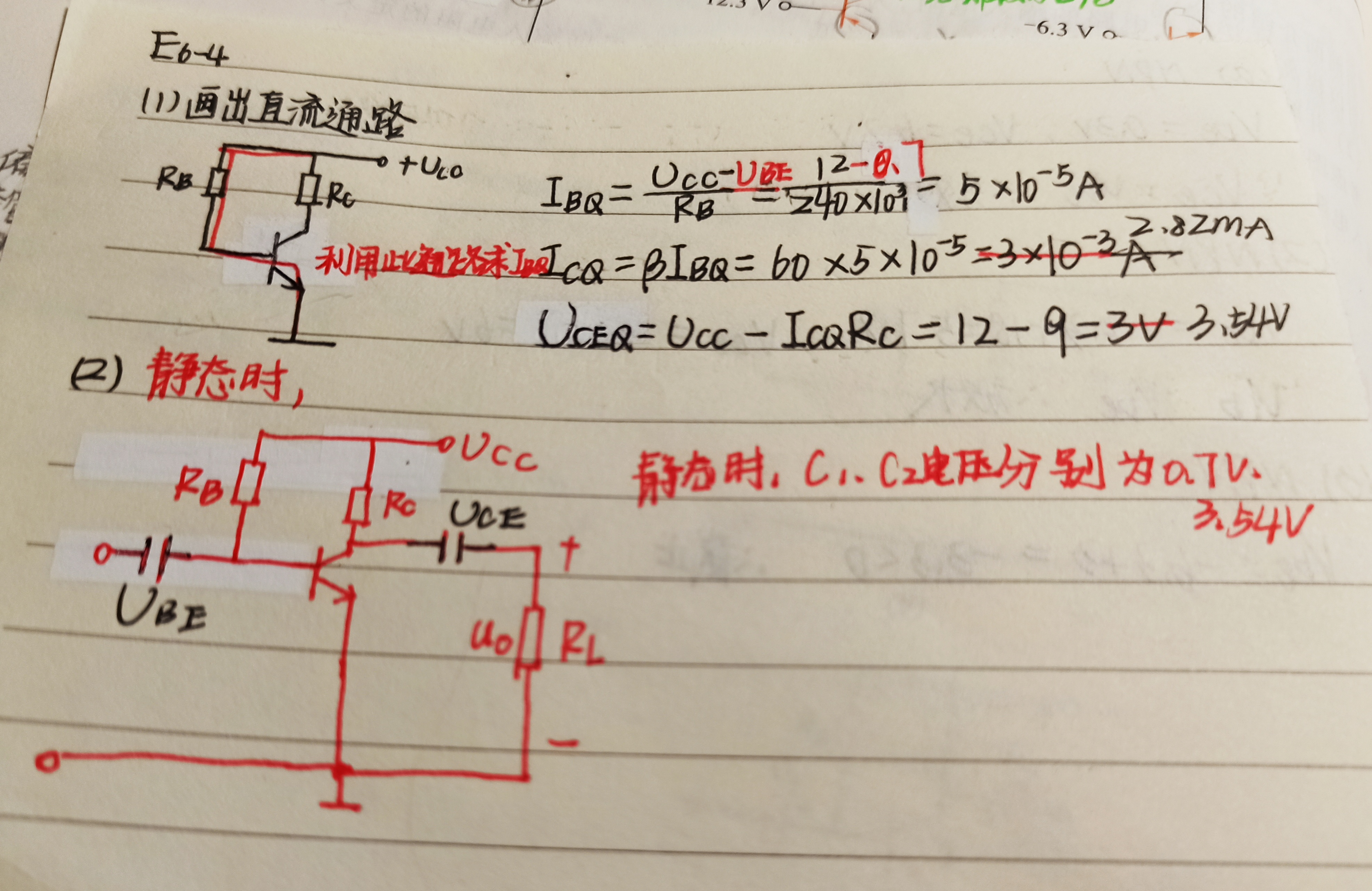

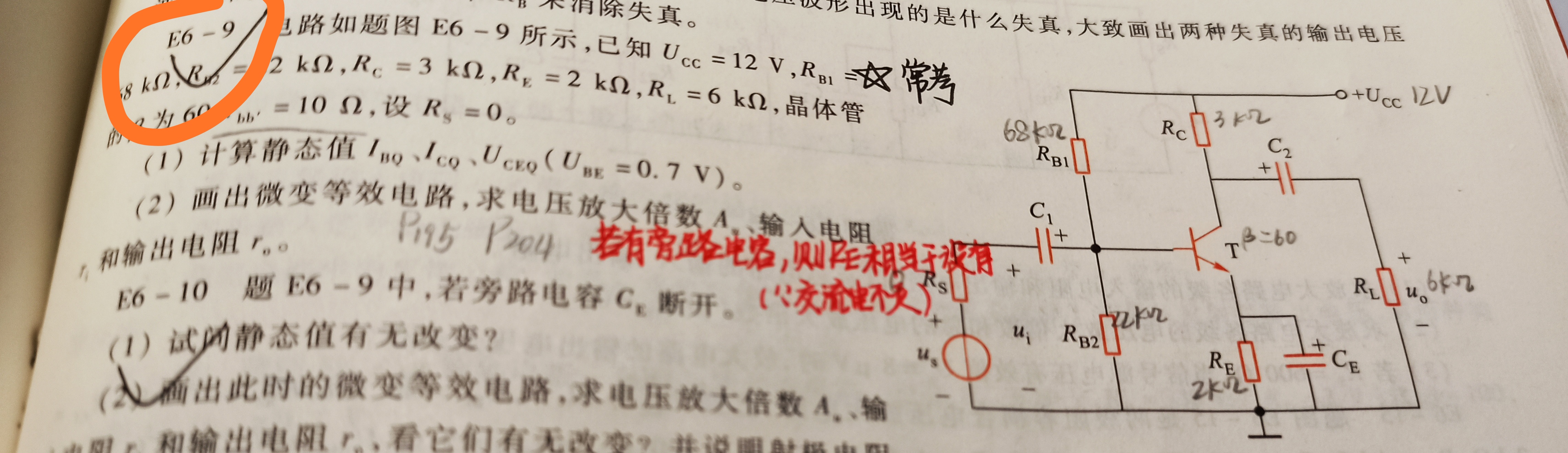

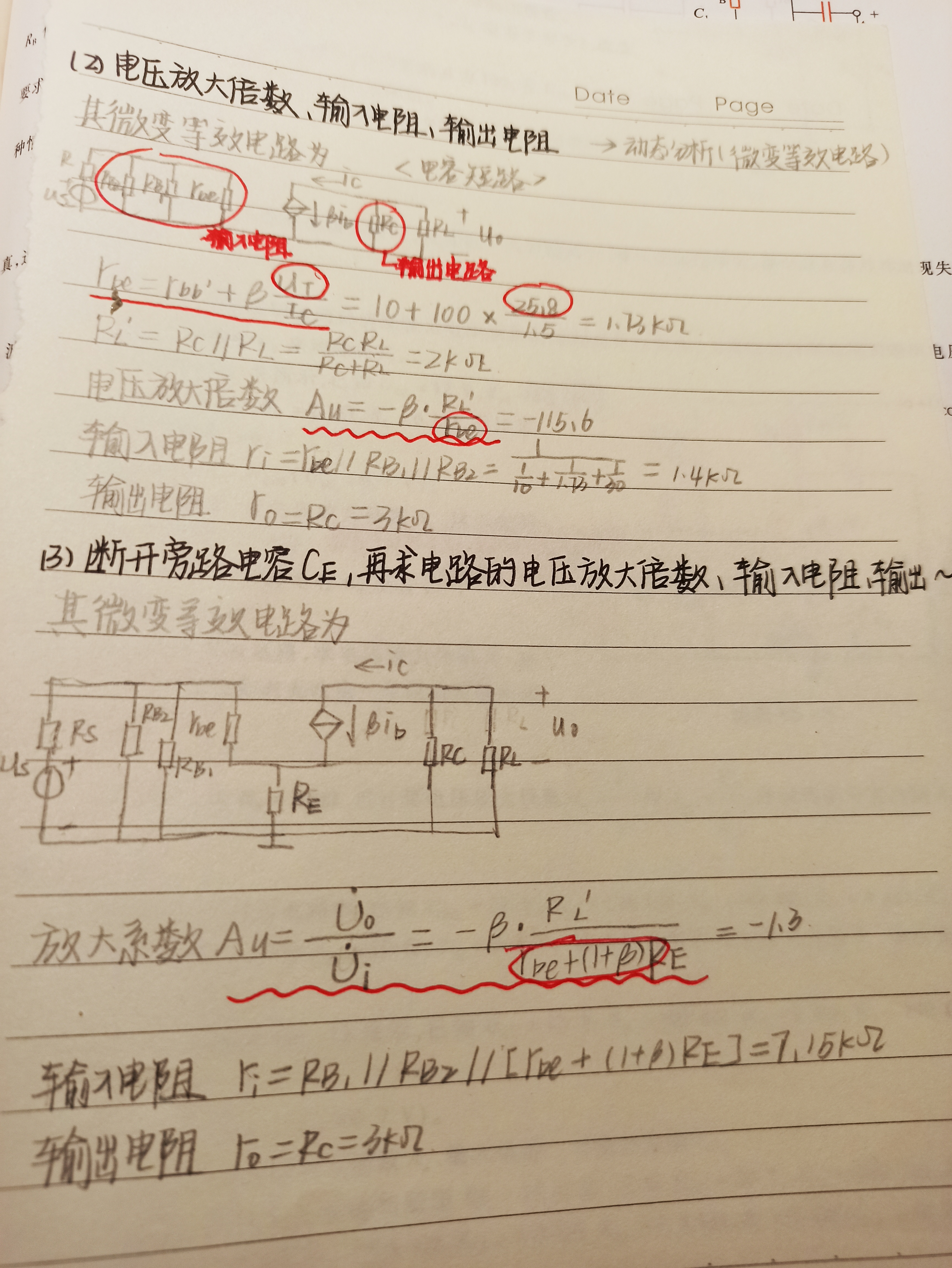

⑪反馈电路大题 ⑫共发射极放大电路

⑬射极输出器 ⑭
