C51入门之数码管

• 如何静态点亮一个数码管

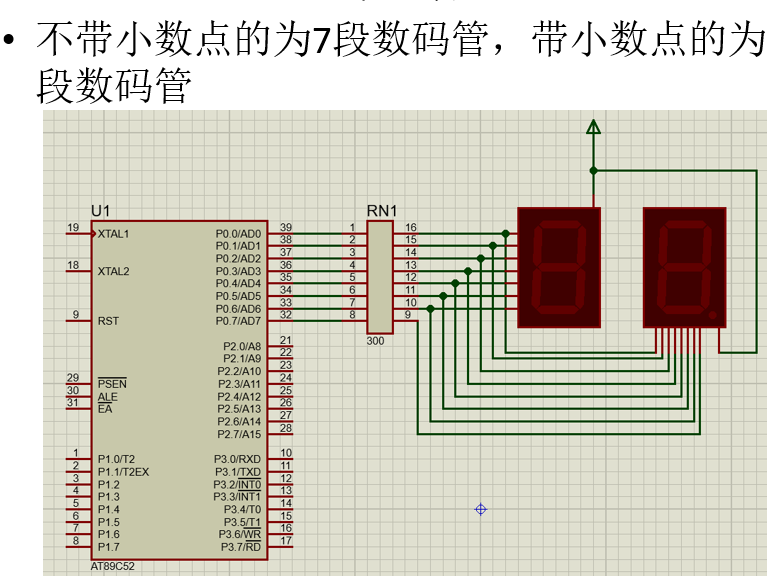

 •共阳数码管，阳极共用在一起，接VCC,阴极独立分别接IO控制脚

由于是共阳极性，所以数码管是低电平驱动点亮段画

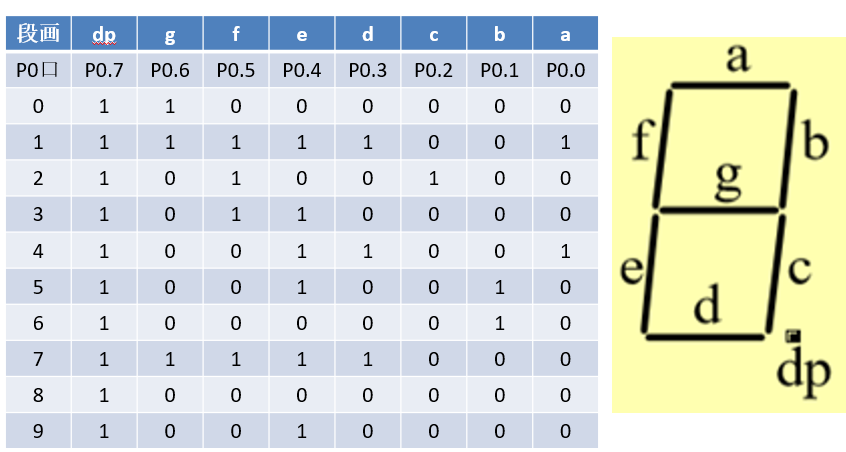

code unsigned char disp_code[] = {0xC0,0xF9,0xA4,0xB0,0x99,  0x92,0x82,0xF8,0x80,0x90}; //0~9段码表

  如果要显示0，将P0口送0xc0也就是表中数组索引为0对应的值，则：

P0 = disp_code[0];   // 取出0对应的段码值给P0

现在来新建一个工程lesson3，实现点亮数码管,代码如下：

#include
code unsigned char disp_code[] = {0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
void main(void)
{
  P0 = disp_code[0];   //点亮数字0
  for(;;)
  {
  }
}

• 如何显示0~9的数字

1.  让数码管每隔1秒显示数字，循环显示0~9
2. 先实现1秒延时函数
3. 使用硬延时空等待来实现达到延时的目的

   注意：实现产品软件开发中，不建议使用 硬延时，使用硬延时会降低产品的实时性

实现方法：

 1. 写一个函数，带一个形参，延时值由其传入函数

 2.函数体内由2级for循环组成

 3.由分号语句实现空等待操作

#include
code unsigned char disp_code[] = {0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};

void delayMills(unsigned int ms)
{
      unsigned int i,j;              //局部变量定义
      for(i=ms; i>0; i--)          //第一层for
          for(j=121; j>0; j--);        //第二层for
			//分号语句，空操作
}

void main(void)
{
    unsigned char num = 0;
    for(;;)
    {
	P0 = disp_code[num]; //通过num取出数组值
	if(++num > 9) num = 0;
	   delayMills(1000);
    }
}

• 如何显示8个数码管



•动态扫码原理

1. 先锁存位，也就是要点亮的数码管
2. 再锁存段码，在要点亮的数码管送入要显示的数值
3. 延时一段时间，再继续锁存点亮下一位数码管，注意，扫描间隙延时，时间太长会闪烁，太短会造成重影
4. 周而复始地扫码，利用人眼的惰性，这样看起来所有的数码管好像都同时点亮了



•8个数码管为共阴，公共端接低电平，因此点亮段画需要高电平驱动

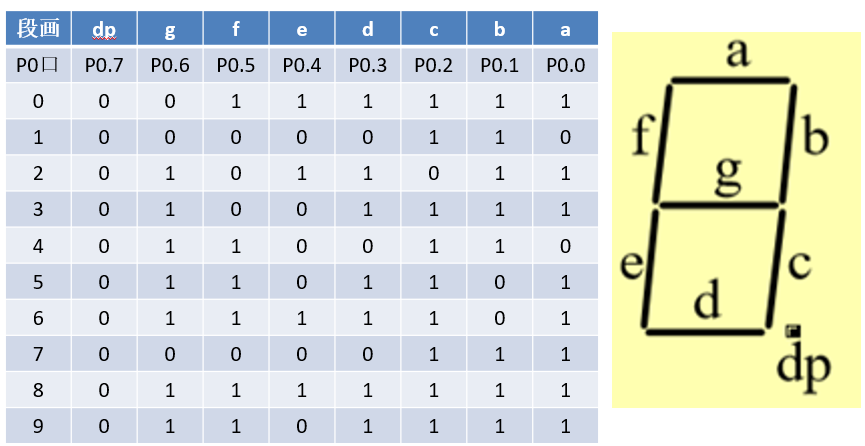

1. 点亮0~9数码对应的段码，做成一个表格存入一个数组中。

        code unsigned char disp_code[] = {0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f};//0~9段码表

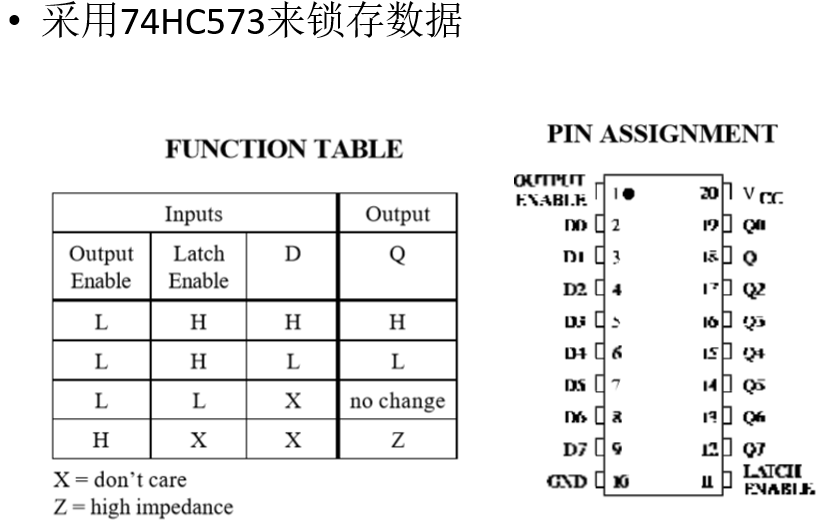

  2. 使用74HC573来锁存数据，先锁存数码管位，选择点亮哪个数码管，选择第1个数据码，数码管阴极要拉到低电平，

      那么P0.0为0，其余为1，则 P0 = 0xfe;

  3. 再将P2.2脚拉高，将P0口的数据经过74HC573送到数码管的阴极，然后将P2.2脚拉低锁存数据

  4.再锁存数码管段画，将要显示的段画值送入P0，将P2.3脚拉高，将P0口的数据经过74HC573送到数码管的段画引脚，

     然后将P2.3脚拉低锁存数据

   5.延时一段时间，此时间太快会造成重影，太慢会造成闪烁

新建一个工程lesson3_2,来实现数码管扫码功能

#include //包含头文件
#define DataPort P0 //定义数据端口 sbit LATCH1=P2^2;//定义锁存使能端口 段锁存
sbit LATCH2=P2^3;//定义锁存使能端口    位锁存
unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//段码表
unsigned char code dofly_WeiMa[]={ 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//位码表
/*------------------------------------------------
 延时函数，含有输入参数 unsigned int t，无返回值
 unsigned int 是定义无符号整形变量，其值的范围是
 0~65535
------------------------------------------------*/
void Delay(unsigned int t)
{
  while(--t);
}

void main(void)
{
   unsigned char i=0;
   while(1)
   {
       DataPort=dofly_WeiMa[i]; //取位码
       LATCH2=1;     //位锁存
       LATCH2=0;
       DataPort=dofly_DuanMa[i]; //取显示数据，段码
       LATCH1=1;     //段锁存
       LATCH1=0;
       Delay(200); //扫描间隙,太长会闪烁,太短会造成重影
       if(++i==8)
         i=0;  //检测8位扫描完全结束？
   }
}

•数码管动态扫描消隐处理

1. 在显示数据前，先将数码管断画关断显示，然后再显示正常的数值，消隐的目的是防止有交替重影出现

将上述例子代码，在显示数据前加入以下代码进行消隐处理

DataPort=0;   //清空数据，防止有交替重影
LATCH1=1;     //段锁存
LATCH1=0;

• 让数字动态显示计数

                unsigned char code dofly_WeiMa[]={ 0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//位码表

              unsigned char disp_buffer[8];

•拆分数字

              disp_buffer[0] = count%10;  //个位

              disp_buffer[1] = count/10%10;  //十位

              disp_buffer[2] = count/100%10;  //百位

               disp_buffer[3] = count/1000%10;  //千位

                disp_buffer[4] = count/10000%10;  //万位

                disp_buffer[5] = count/100000%10;  //十万位

显示时取断码改成

   DataPort=dofly_DuanMa[disp_buffer[i]];

   LATCH1=1;     //段锁存

   LATCH1=0;

#include //包含头文件
#define DataPort P0 //定义数据端口
sbit LATCH1=P2^2;//定义锁存使能端口 段锁存
sbit LATCH2=P2^3;//定义锁存使能端口    位锁存
unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//段码表

unsigned char code dofly_WeiMa[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; //位码表

unsigned int count;
unsigned char disp_buffer[8];

void digitNum(void)
{
  disp_buffer[0] = count%10;  //个位
  disp_buffer[1] = count/10%10;  //十位
  disp_buffer[2] = count/100%10;  //百位
  disp_buffer[3] = count/1000%10;  //千位
  disp_buffer[4] = count/10000%10;  //万位
  disp_buffer[5] = count/100000%10;  //十万位

}

void incSecond(void)
{
   static unsigned int j=216;
   if(--j==0)
   {
      j=216;

      count++;

   }
}

/*------------------------------------------------
 延时函数，含有输入参数 unsigned int t，无返回值
 unsigned int 是定义无符号整形变量，其值的范围是
 0~65535
------------------------------------------------*/
void Delay(unsigned int t)
{
 while(--t);
}



void main(void)
{

	unsigned char  i = 0;

	for(;;)
	{
		digitNum();
		DataPort = 0;
		LATCH1 = 1;
		LATCH1 = 0;

		DataPort = dofly_WeiMa[i];
		LATCH2 = 1;
		LATCH2 = 0;

		 DataPort = dofly_DuanMa[disp_buffer[i]];
		if(i==5)
	  	DataPort |= 0x80;  // 1000 0000
		LATCH1 = 1;
		LATCH1 = 0;
		if(++i==8)
			i = 0;
		Delay(200);
		incSecond();


	}
}
