HCIA/HCIP使用eNSP模拟NAT配置实验与NAT类型总结

使用eNSP模拟NAT配置实验

实验配套拓扑：NAT Configuration.topo

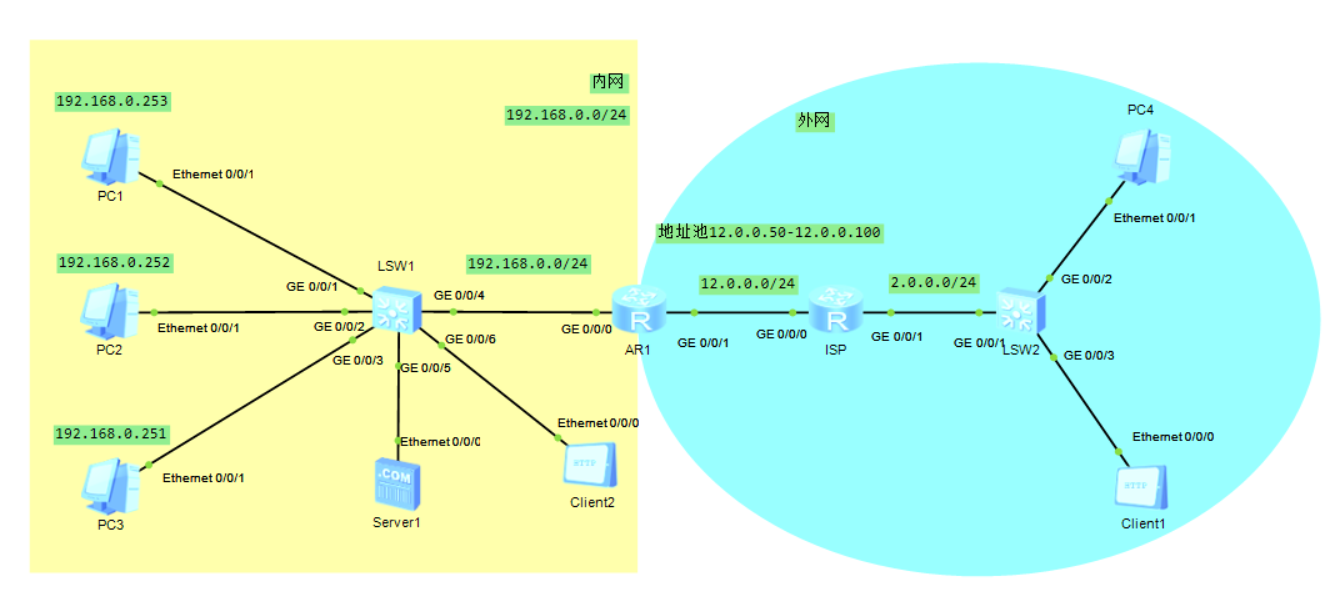

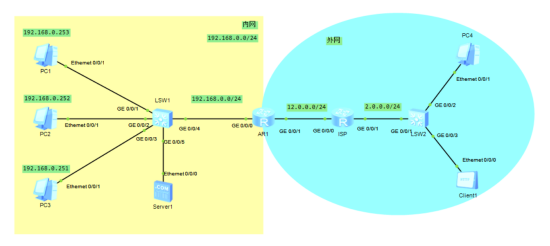

拓扑预览

要求： 内网主机与外网主机通信 要求： 使用外网客户端连通内网服务器

NAT配置与NAT类型总结

静态NAT：一对一 动态NAT：多对多 NAPT：多对一 Easy IP：家庭上网的主要方式

1.静态NAT

在R1中键入命令

sys
int g0/0/1
nat static enable
nat static global 12.0.0.10 inside 192.168.0.253
nat static global 12.0.0.20 inside 192.168.0.252
dis nat static

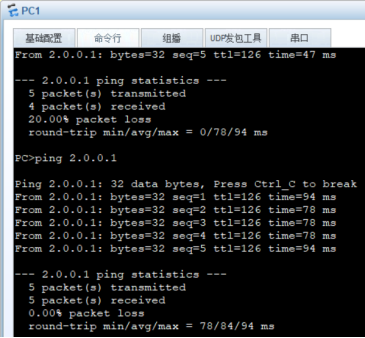

然后在PC1 或 PC2中键入命令

ping 2.0.0.1

成功ping通！

静态NAT实现了一个私网地址到一个公网地址一对一的映射（绑定） 一个公网地址对应一个私网地址 静态NAT一般不适用于上网需求 而是针对一些网络设备作保留用途 但这种一对一的IP地址映射无法缓解公网地址短缺的问题

2.动态NAT

在R1中键入命令

nat address-group 1 12.0.0.50 12.0.0.100
acl 2000
rule 1 permit source 192.168.0.0 0.0.0.255
q
int g0/0/1
nat outbound 2000 address-group 1 no-pat

然后在PC1 PC2 或 PC3中键入命令

ping 2.0.0.1

成功ping通！ 以上是地址池充足的情况 若地址池内地址很少 如在R1中键入命令：

nat address-group 2 12.0.0.50 12.0.0.55
int g0/0/1
undo  nat outbound 2000 address-group 1 no-pat
nat outbound 2000 address-group 2 no-pat

缩小地址池 会出现以下情况： 地址不够用 造成ping不通

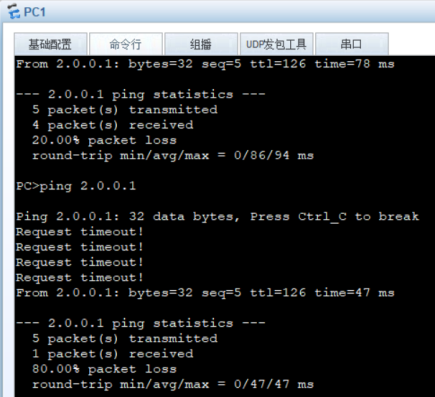

由于地址短缺 造成间歇性ping不通的问题

动态NAT地址池中的地址用尽后 只能等待被占用的公网地址被释放后 其他主机才能使用它来访问公网 所有主机都有转换为公网地址的权利和资格

所以动态NAT也不适合平常的上网方式 由此产生了动态NAT的拓展方案-NAPT

3.NAPT

在R1中键入命令

int g0/0/1
undo nat outbound 2000 address-group 2 no-pat
nat outbound 2000 address-group 2

NAPT（Network Address Port Translation） 网络地址端口转换 也称为NAT-PT 或 PAT 允许多个私网地址映射到同一个公网地址的不同端口 通常适用于大型企业网络（申请多个固定的公网地址）

此时不会出现像动态NAT那样间歇性ping不通的情况

4.Easy IP

在R1键入命令

int g0/0/1
undo nat outbound 2000 address-group 2
nat outbound 2000

Easy IP适用于小规模局域网中的主机访问Internet的场景 如：家庭 小型网吧 小型办公室等 内部主机不多 出接口可以通过拨号方式获取一个临时公网IP地址 Easy IP没有地址池 直接关联公网接口即可

二、使用外网客户端连通内网服务器 NAT服务器

NAT具有“屏蔽”内部主机的作用 但有时内网需要向外网提供服务 因为外网只能看到出口路由器 内部的架构外部设备是看不到的 此处“屏蔽”一词是从外网设备的角度出发的 有时外网用户需要访问内网

当外网用户访问内网服务器时 NAT Server通过事先配置好的 “公网IP地址+端口号”与“私网IP地址+端口号”间的映射关系 将服务器的“公网IP地址+端口号”根据映射关系替换成 对应的“私网IP地址+端口号”

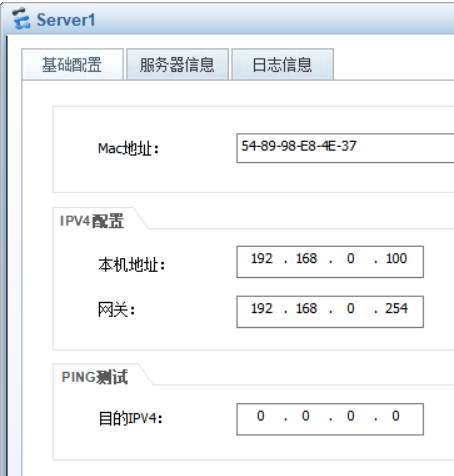

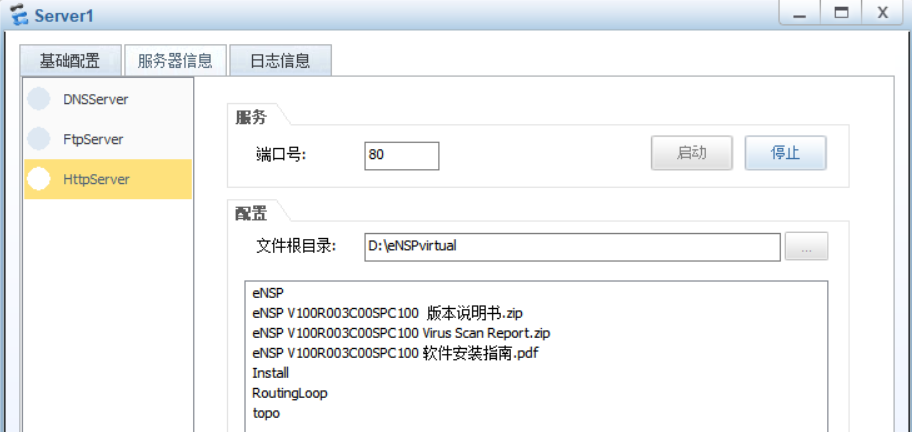

1.配置内网服务器

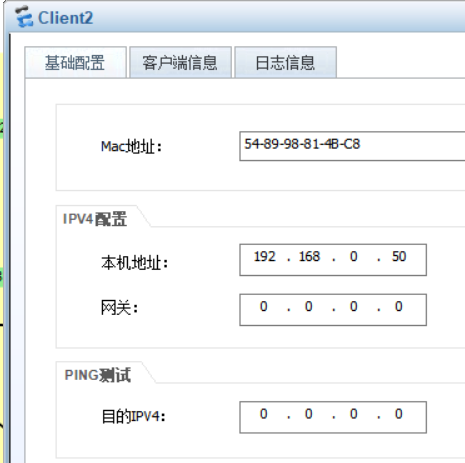

2.配置内网Client2

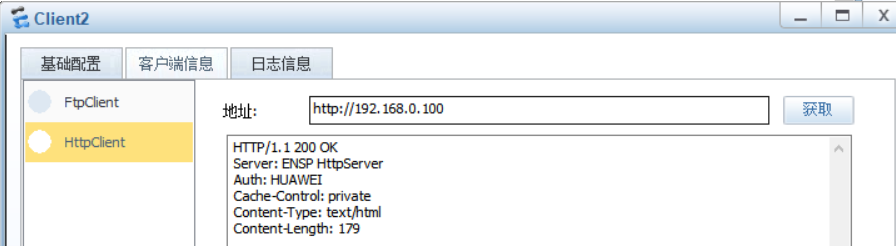

此时Client2-客户端信息中输入服务器的IP地址

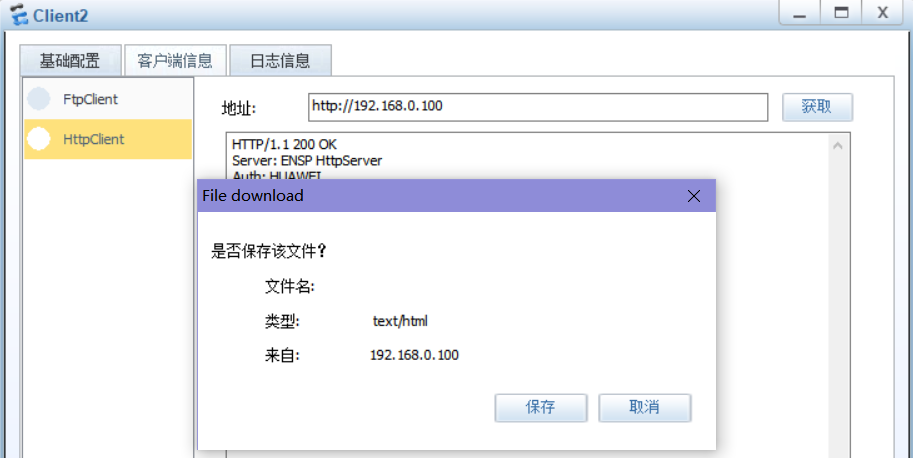

即可接收到来自服务器的文件

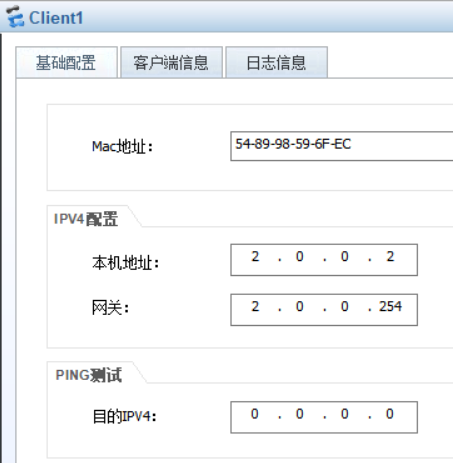

3.配置外网Client1

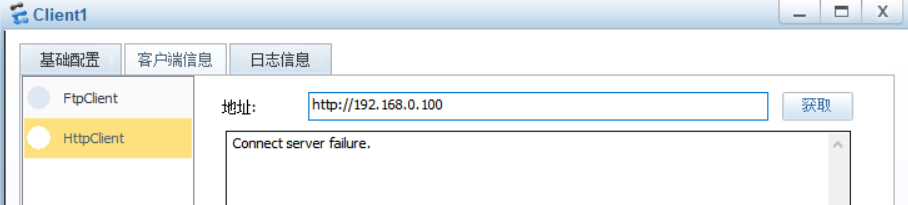

由于没有NAT服务器 Client1无法访问内网服务器

4.配置NAT服务器

在R1中键入命令：

int g0/0/1
nat server protocol tcp global 12.0.0.99 80 inside 192.168.0.100 80
dis nat server

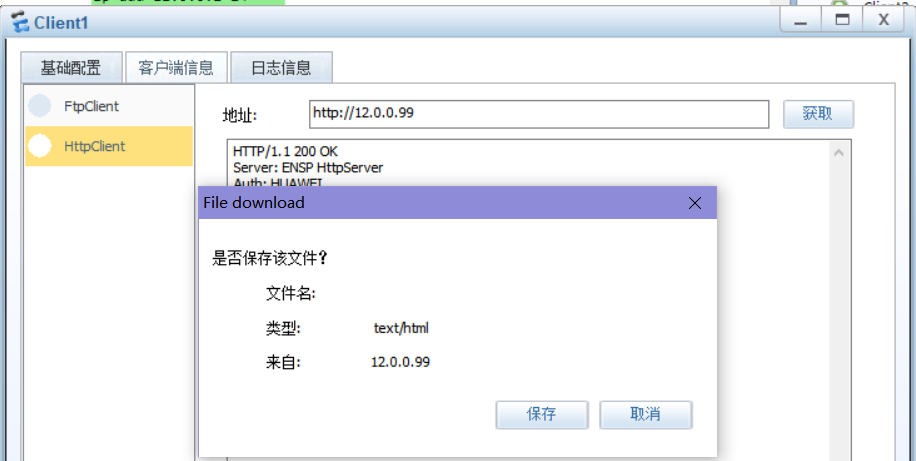

然后在Client1-客户端信息中键入上述配置的公网地址 即可成功转换为服务器的私网地址 成功接收到文件
