HCIA/HCIP使用eNSP模拟BGP团体属性策略配置实例

使用eNSP模拟 BGP团体属性策略配置实例 问题引出

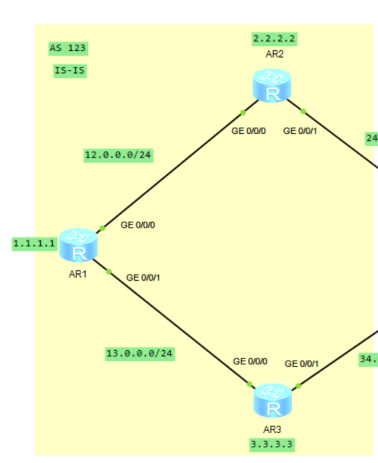

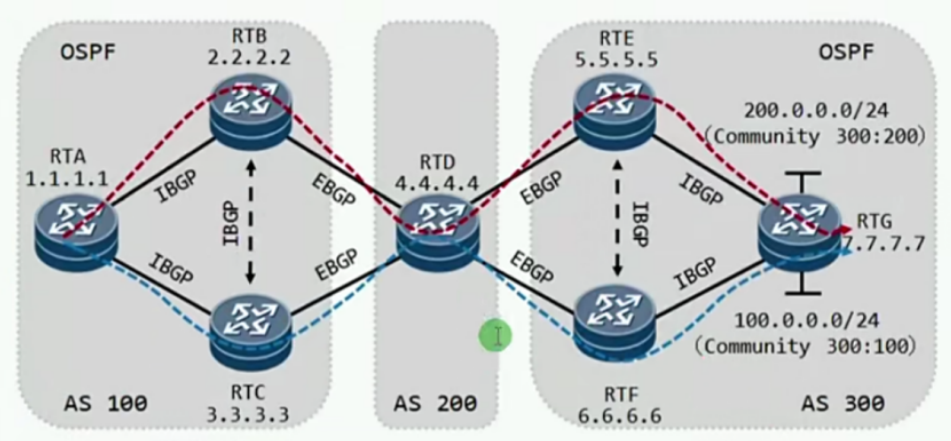

如图 AS 300内有两个用户网段 AS 100内用户访问这两个网段时 希望在 R2和R3上实现流量分担 AS 200访问这两个网段时 希望在RTE和RTF上实现流量分担 请用尽可能多的方法来实现上述需求

一、基础配置 1.AS 123区域的基本配置与IS-IS的配置（黄色）

在R1中键入以下命令：

sys
sys R1
int g0/0/0
ip add 12.0.0.1 24
int g0/0/1
ip add 13.0.0.1 24
int lo 1
ip add 1.1.1.1 32
q
isis 1
network-entity 49.0001.0000.0000.0001.00
is-level level-2
int g0/0/0
isis enable 1
int g0/0/1
isis enable 1
int lo 1
isis enable 1

在R2中键入以下命令：

sys
sys R2
int g0/0/0
ip add 12.0.0.2 24
int g0/0/1
ip add 24.0.0.2 24
int lo 2
ip add 2.2.2.2 32
q
isis 1
network-entity 49.0002.0000.0000.0002.00
is-level level-2
int g0/0/0
isis enable 1
int g0/0/1
isis enable 1
int lo 2
isis enable 1

在R3中键入以下命令：

sys
sys R3
int g0/0/0
ip add 13.0.0.3 24
int g0/0/1
ip add 34.0.0.3 24
int lo 3
ip add 3.3.3.3 32
q
isis 1
network-entity 49.0003.0000.0000.0003.00
is-level level-2
int g0/0/0
isis enable 1
int g0/0/1
isis enable 1
int lo 3
isis enable 1

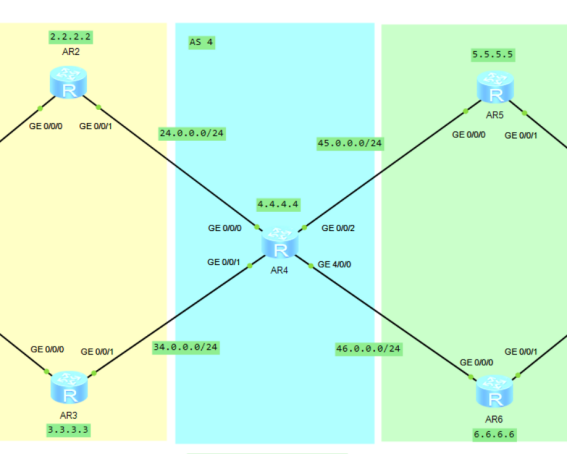

2.AS 4区域的基本配置（蓝色）

在R4中键入以下命令：

sys
sys R4
int g0/0/0
ip add 24.0.0.4 24
int g0/0/1
ip add 34.0.0.4 24
int g0/0/2
ip add 45.0.0.4 24
int g4/0/0
ip add 46.0.0.4 24
int lo 4
ip add 4.4.4.4 32

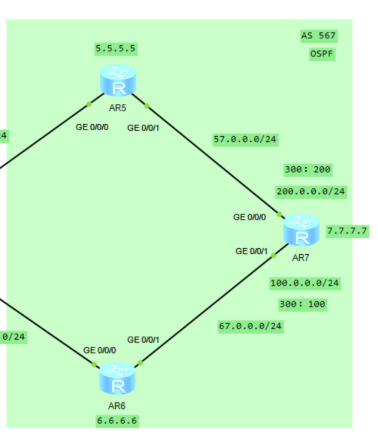

3.AS 567区域的基本配置与OSPF的配置（绿色）

在R5中键入以下命令：

sys
sys R5
int g0/0/0
ip add 45.0.0.5 24
int g0/0/1
ip add 57.0.0.5 24
int lo 5
ip add 5.5.5.5 32
q
ospf 1 router-id 5.5.5.5
area 0
net 57.0.0.0 0.0.0.255
net 5.5.5.5 0.0.0.0

在R6中键入以下命令：

sys
sys R6
int g0/0/0
ip add 46.0.0.6 24
int g0/0/1
ip add 67.0.0.6 24
int lo 6
ip add 6.6.6.6 32
q
ospf 1 router-id 6.6.6.6
area 0
net 67.0.0.0 0.0.0.255
net 6.6.6.6 0.0.0.0

在R7中键入以下命令：

sys
sys R7
int g0/0/0
ip add 57.0.0.7 24
int g0/0/1
ip add 67.0.0.7 24
int lo 7
ip add 7.7.7.7 32
int lo 100
ip add 100.0.0.1 24
int lo 200
ip add 200.0.0.1 24
q
ospf 1 router-id 7.7.7.7
area 0
net 57.0.0.0 0.0.0.255
net 67.0.0.0 0.0.0.255
net 7.7.7.7 0.0.0.0

二、AS 123区域IBGP的配置

在R1中键入以下命令：

sys
sys R1
bgp 123
router-id 1.1.1.1
peer 2.2.2.2 as 123
peer 2.2.2.2 con lo 1
peer 2.2.2.2 next-hop-local
peer 3.3.3.3 as 123
peer 3.3.3.3 con lo 1
peer 3.3.3.3 next-hop-local
net 1.1.1.1 32

在R2中键入以下命令：

sys
sys R2
bgp 123
router-id 2.2.2.2
peer 1.1.1.1 as 123
peer 1.1.1.1 con lo 2
peer 1.1.1.1 next-hop-local
peer 3.3.3.3 as 123
peer 3.3.3.3 con lo 2
peer 3.3.3.3 next-hop-local
net 2.2.2.2 32

在R3中键入以下命令：

sys
sys R3
bgp 123
router-id 3.3.3.3
peer 1.1.1.1 as 123
peer 1.1.1.1 con lo 3
peer 1.1.1.1 next-hop-local
peer 2.2.2.2 as 123
peer 2.2.2.2 con lo 3
peer 2.2.2.2 next-hop-local
net 3.3.3.3 32

三、EBGP的配置

在R2中键入以下命令：

sys
sys R2
bgp 123
router-id 2.2.2.2
peer 24.0.0.4 as 4

在R3中键入以下命令：

sys
sys R3
bgp 123
router-id 3.3.3.3
peer 34.0.0.4 as 4

在R4中键入以下命令：

sys
sys  R4
bgp 4
router-id 4.4.4.4
peer 24.0.0.2 as 123
peer 34.0.0.3 as 123
peer 45.0.0.5 as 567
peer 46.0.0.6 as 567
net 4.4.4.4 32

在R5中键入以下命令：

sys
sys R5
bgp 567
router-id 5.5.5.5
peer 45.0.0.4 as 4

在R6中键入以下命令：

sys
sys R6
bgp 567
router-id 6.6.6.6
peer 46.0.0.4 as 4

四、AS 567区域IBGP的配置

在R5中键入以下命令：

sys
sys R5
bgp 567
router-id 5.5.5.5
peer 6.6.6.6 as 567
peer 6.6.6.6 con lo 5
peer 6.6.6.6 next-hop-local
peer 7.7.7.7 as 567
peer 7.7.7.7 con lo 5
peer 7.7.7.7 next-hop-local

在R6中键入以下命令：

sys
sys R6
bgp 567
router-id 6.6.6.6
peer 5.5.5.5 as 567
peer 5.5.5.5 con lo 6
peer 5.5.5.5 next-hop-local
peer 7.7.7.7 as 567
peer 7.7.7.7 con lo 6
peer 7.7.7.7 next-hop-local

在R7中键入以下命令：

sys
sys R7
bgp 567
router-id 7.7.7.7
peer 5.5.5.5 as 567
peer 5.5.5.5 con lo 7
peer 5.5.5.5 next-hop-local
peer 6.6.6.6 as 567
peer 6.6.6.6 con lo 7
peer 6.6.6.6 next-hop-local
net 100.0.0.0 24
net 200.0.0.0 24

五、测试

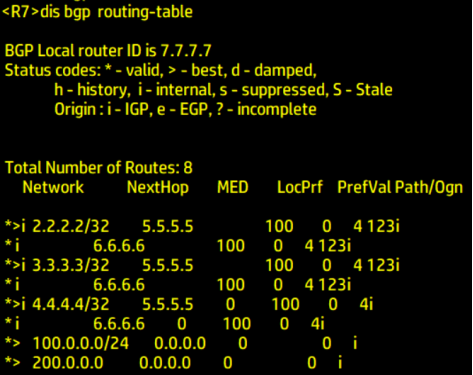

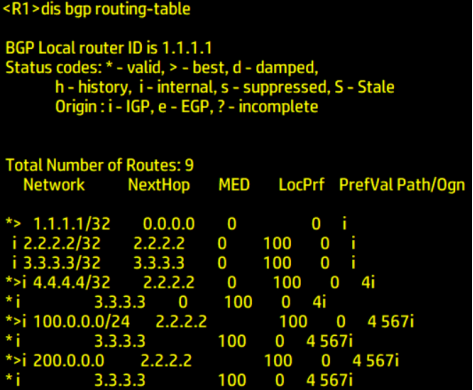

在R1 R4 R7中键入以下命令：

dis bgp routing-table

查看BGP路由表 由上可知 100.0.0.0/24和200.0.0.0/24网段都通过R5 R2从R7到达R1 接下来我们配置策略

二、BGP团体属性过滤 1 知识回顾

Community 团体属性 属于可选过渡属性 标识具有相同特征的BGP路由 使路由策略的应用更加灵活 降低维护管理的难度 类似于Tag 给一些路由打上一些标记

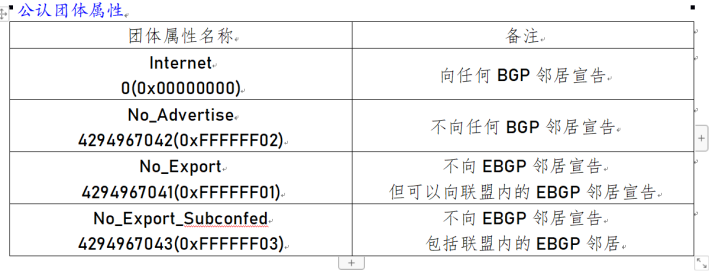

1.1 公认团体属性

1.2 私有团体属性

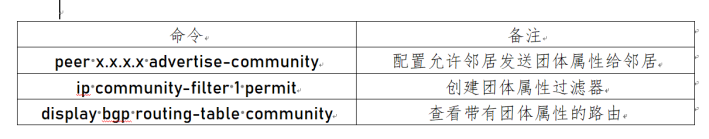

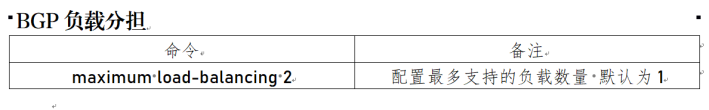

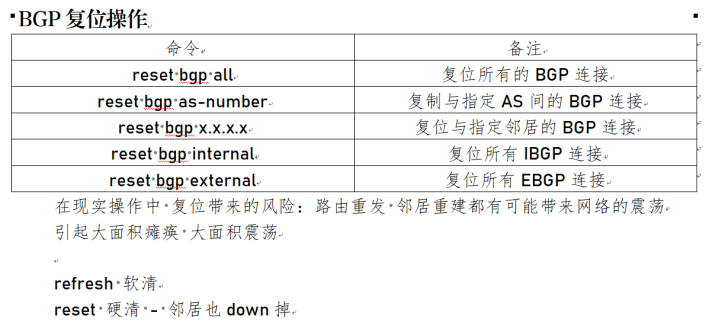

1.3 基础命令

2 策略配置 2.1 给100 200网段打上私有团体属性标签

在R7中键入以下命令：

sys
sys R7
ip ip-pre 100 permit 100.0.0.1 24
route-policy admin permit node 10
if-match interface lo 100
if-match ip-pre 100
apply community 300:100
ip ip-pre 200 permit 200.0.0.1 24
route-policy admin permit node 20
if-match ip-pre 200
if-match interface lo 200
apply community 300:200
route-policy admin permit node 30
bgp 567
peer 5.5.5.5 route-policy admin export
peer 6.6.6.6 route-policy admin export
bgp 567
peer 5.5.5.5 advertise-community
peer 6.6.6.6 advertise-community

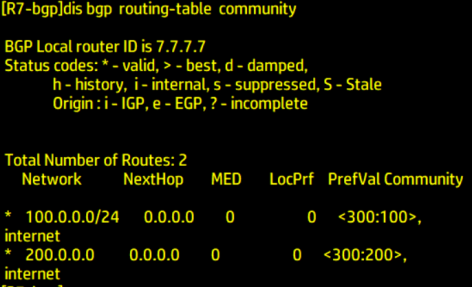

验证是否打上标签 在R7中键入以下命令：

dis bgp routing-table community

2.2 向IBGP和EBGP宣告团体属性

在R6中键入以下命令

sys
sys R6
bgp 567
peer 46.0.0.4 advertise-community

在R5中键入以下命令

sys
sys R5
bgp 567
peer 45.0.0.4 advertise-community

在R4中键入以下命令

sys
sys R4
bgp 4
peer 24.0.0.2 advertise-community
peer 34.0.0.3 advertise-community

在R3中键入以下命令

sys
sys R3
bgp 123
peer 1.1.1.1 advertise-community

在R2中键入以下命令

sys
sys R2
bgp 123
peer 1.1.1.1 advertise-community

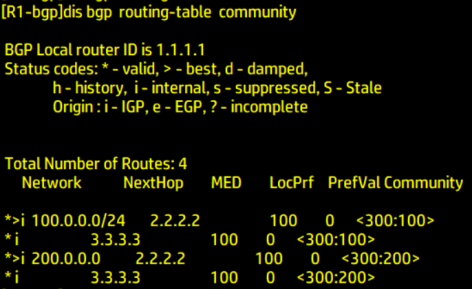

在R1中查看是否有团体属性标签 在R1中键入以下命令

dis bgp routing-table community

R1：收到！

2.3 配置团体属性过滤器

使得 200网段走R5-R2 100网段走R6-R3

2.3.1 R4的选路

在R4中键入以下命令

sys
sys R4
ip community-filter 100 permit 300:100
route-policy admin100 permit node 10
if-match community-filter 100
apply local-preference 101
bgp 4
peer 46.0.0.6 route-policy admin100 import
route-policy admin100 permit node 20

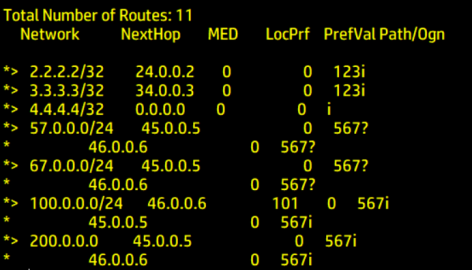

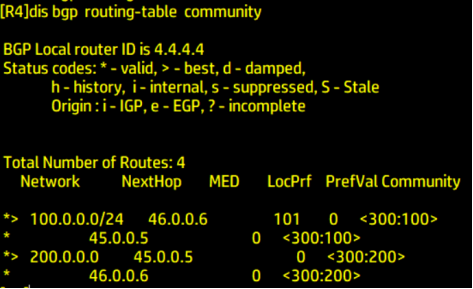

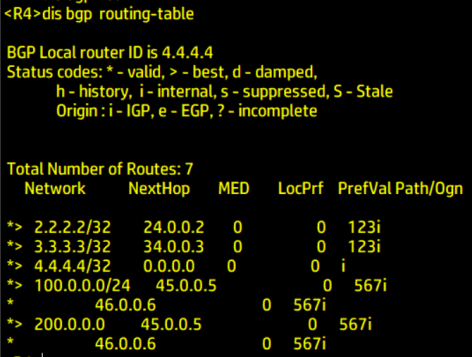

查看此时BGP路由表 在R4中键入以下命令

dis bgp routing-table

100网段根据配置的

apply local-preference 101

选择本地优先级更大的R6 本地优先级越大越优先

2.3.2 R1的选路

在R3中键入以下命令

sys
sys R3
ip ip-prefix admin100 permit 100.0.0.1 24
route-policy 100 permit node 10
if-match ip-prefix admin100
apply cost 10
route-policy 100 permit node 20
bgp 123
peer 1.1.1.1 route-policy 100 export

在R2中键入以下命令

sys
sys R2
ip ip-prefix admin100 permit 100.0.0.1 24
route-policy 100 permit node 10
if-match ip-prefix admin100
apply cost 20
route-policy 100 permit node 20
bgp 123
peer 1.1.1.1 route-policy 100 export

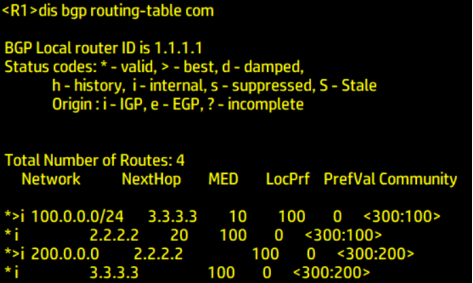

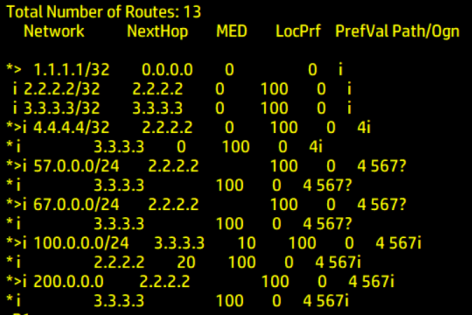

查看此时BGP路由表 在R1中键入以下命令

dis bgp routing-table

这里通过修改开销值Cost 修改MED 针对100网段 将R3的开销值改为10 将R2的开销值改为20

apply cost 10/20

MED越小越优先
