HCIA/HCIP使用eNSP模拟VRRP配置实验（接入层 汇聚层 核心层 VLAN OSPF VRRP STP DHCP的综合应用）

使用eNSP模拟 VRRP配置实验

接入层 汇聚层 核心层 VLAN OSPF VRRP STP DHCP的综合应用

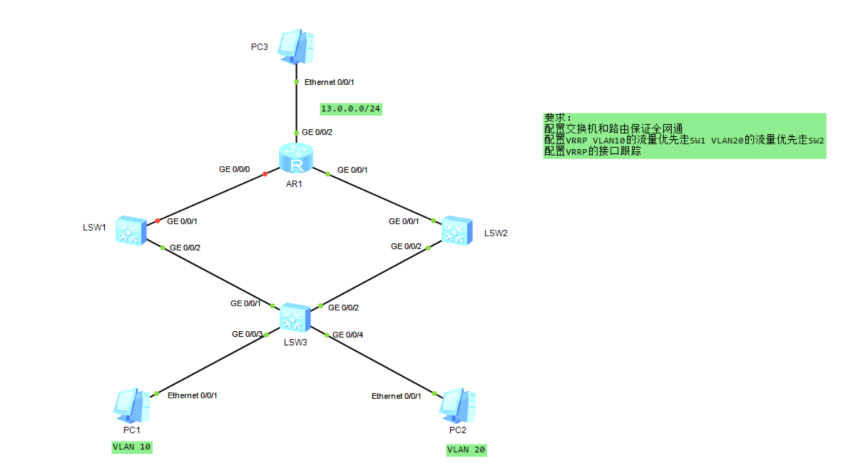

拓扑预览

实验要求

配置交换机和路由保证全网通 配置VRRP VLAN10的流量优先走SW1 VLAN20的流量优先走SW2 配置VRRP的接口跟踪

知识总结 1 VRRP 1.1 概述

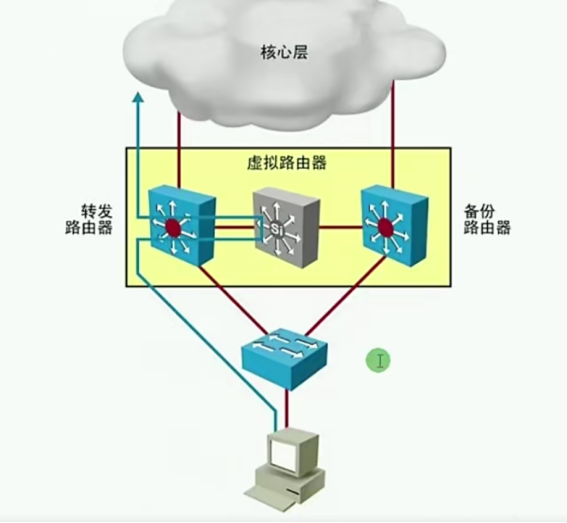

Virtual Router Redundancy Protocol 虚拟路由器（网关）冗余协议 将多个物理网关加入到备份组中 形成一台虚拟网关 承担物理网关功能 只要备份组中仍有一台物理网关正常工作 虚拟网关就仍然正常工作 VRRPv2基于IPv4 VRRPv3基于IPv6

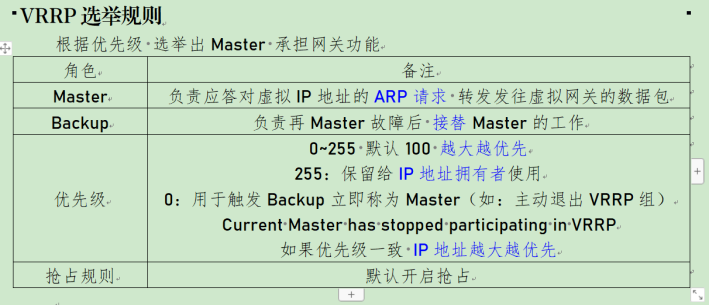

1.2 VRRP选举规则

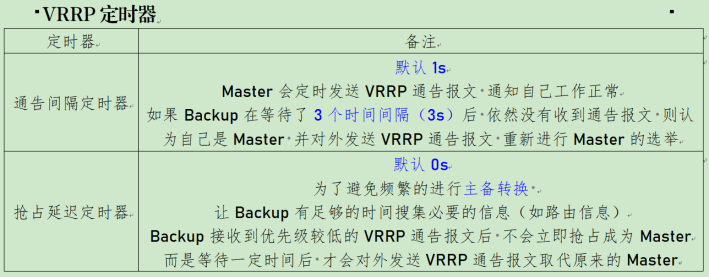

1.3 VRRP定时器

抢占默认开启 VRRP所有命令都配置在三层虚拟口 二层物理口是没办法配置的 vrid的范围是1-255 virtual-ip 虚拟网关地址后不需要跟掩码 设置的vrid为1 所以MAC地址为00-00-5E-00-01-01

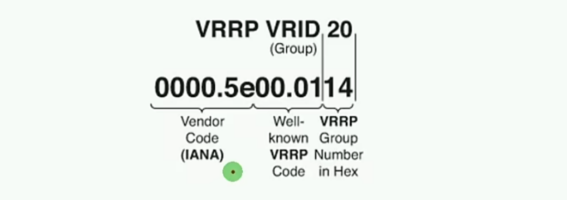

0000 5e 固定 表示分配机构IANA 00 10表示VRRP 最后两位表示组编号的16进制 组20 对应 14 组1 对应01 组15 对应0F 组16 对应10 组10 对应0A 一开始都在发VRRP报文 比完优先级 只有Master会发VRRP报文 Backup不发 VRRP的组播地址为224.0.0.18

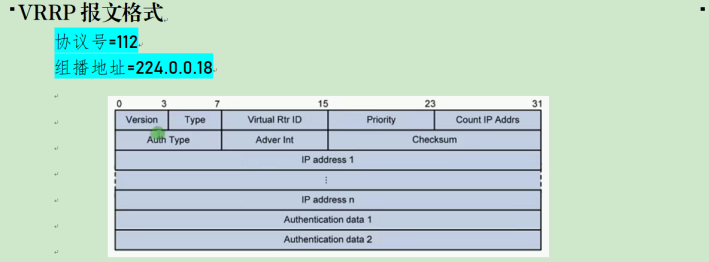

1.4 VRRP报文格式

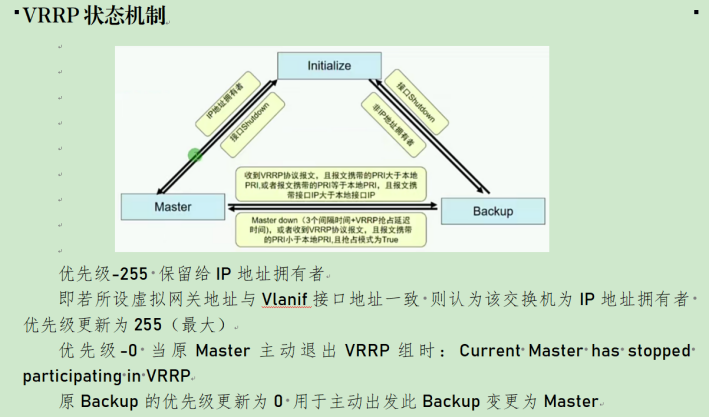

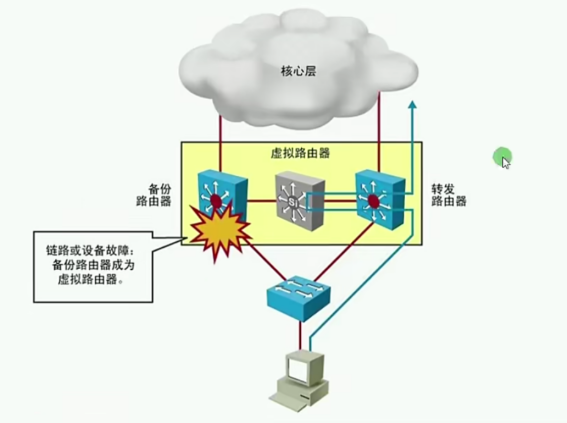

1.5 VRRP状态机制

1.6 VRRP跟踪

VRRP跟踪通过BFD或NQA技术追踪上行链路的故障 如果出现故障则减小Master的优先级 使其成为Backup-即走上行链路故障后的最优路径 上行链路故障会导致次优路径 跟踪技术自动调整优先级 如果链路恢复 则会恢复优先级

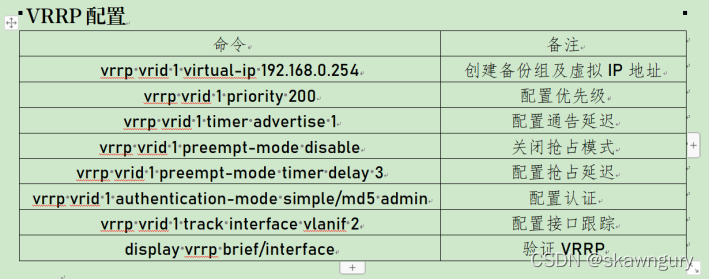

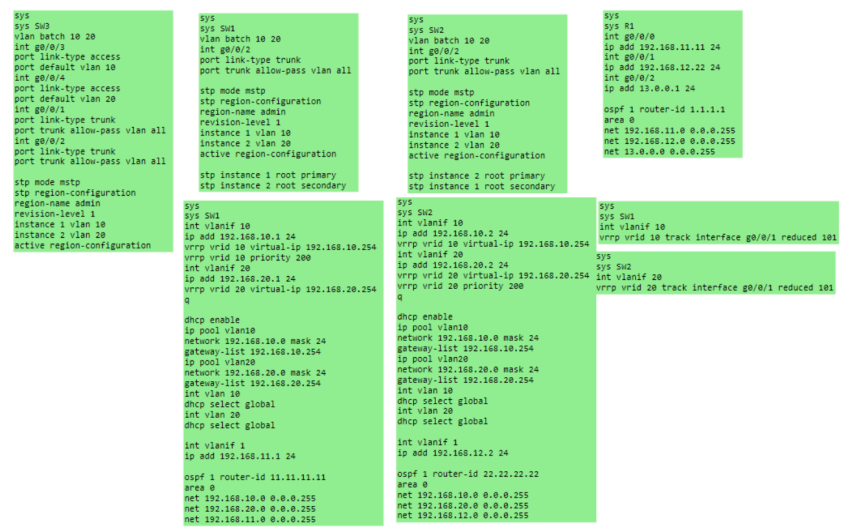

1.7 VRRP配置 配置完成 复盘拓扑
