华为认证HCIP Routing&Switching & Datacom考试中所有优先级+比较类知识点总结&备考、考前背诵内容

一、OSPF 1.Router ID

优先级：手动配置 > 回环口 > 物理口 > 虚拟口 其中回环口 物理口 虚拟口IP地址越大越优先

Router ID无选举默认0.0.0.0 用于唯一标识一台路由器 Router ID具有不可抢占性 确定后基本不会改变 除非重启OSPF进程

2.OSPF主从

OSPF在Exstart阶段用DD报文协商主从 在Exchange阶段发送的DD报文包含链路状态描述

Router ID大的路由器一定为主路由器 主路由器发送DD报文 从路由器不能主动发送DD报文 只能回应主路由器发送的DD报文

3.OSPF度量

Cost = 参考带宽/实际带宽 Cost越小 链路越优 回环口Cost默认=0

OSPF是链路状态路由协议 设备间传递的是链路状态信息 路由学习 看入接口 数据发送 看出接口 由此得出： OSPF的路由过滤只能在入方向进行 OSPF的LSA过滤只能在出方向进行

4.OSPF DR/BDR的选举

DR/BDR的选举基于接口： DR优先级越大越优先 Router ID越大越优先

DR具有不可抢占性 即只要被选举为DR不可以被改变 DR优先级默认为1 取值范围0-255

5.OSPF 外部路由

优先级：External Type 1 > External Type 2 默认配置Type 2

口诀：E1优于E2 但默认E2

6.LSA更新规则

SequenceNumber字段： 用于辨别一条LSA的新旧程度 数值越大表示越新 LSA Age字段：用于检测LSA是否过期 数值越小表示越新

MaxAge = 1h = 3600s

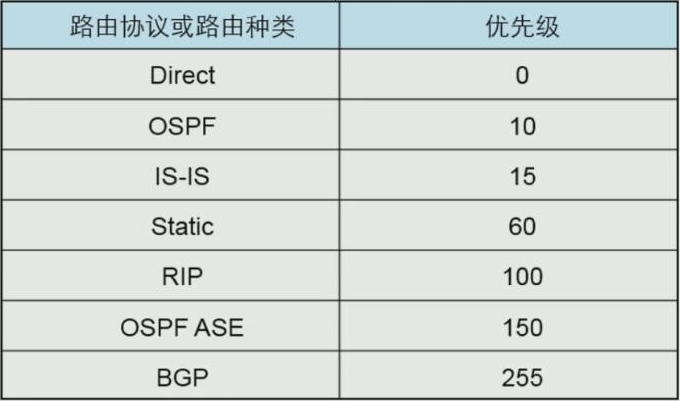

二、路由协议优先级

优先级值越小越优先

三、组播路由协议 1.IGMP

IGMPv2查询器选举：IP地址小的路由器被选举为查询器

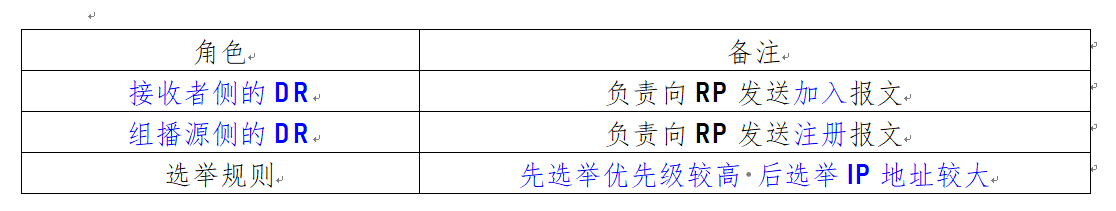

2.PIM DR选举

共享网段需要选举DR 作为唯一的转发者 DR的选举： 接收者测DR负责向RP发送Join报文 组播源测DR负责向RP发送Register报文

优先级值越大越优先 IP地址越大越优先

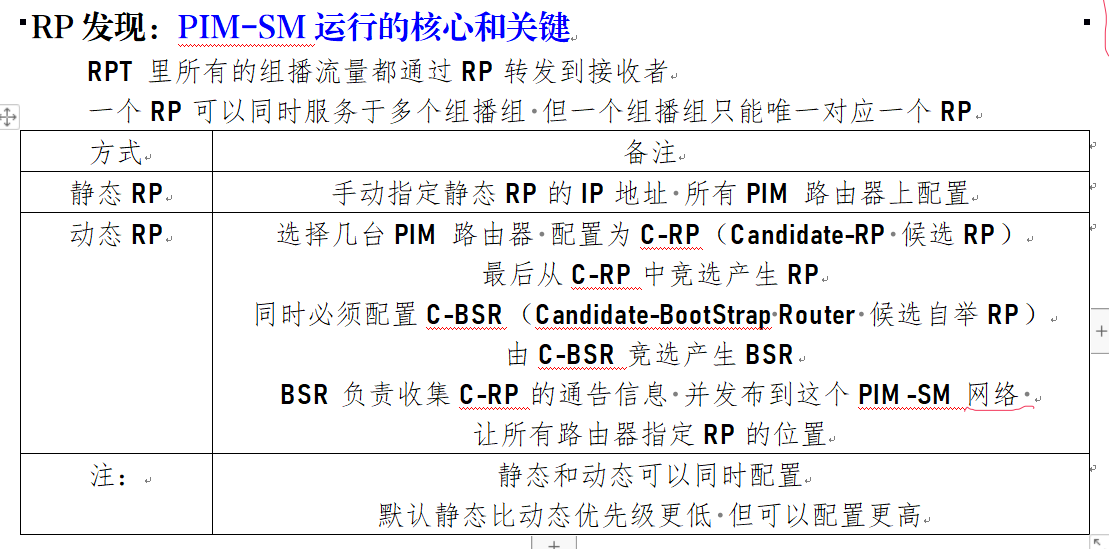

RP选举

四、STP RSTP MSTP

BID = 桥优先级 + 桥MAC地址 8B = 2B + 6B = 16bit + 48bit = 64bit 桥优先级取值范围：0-65535 （2^16）这里的16次方是16bit=2B 桥优先级默认值：32768 PID = 端口优先级 + 端口编号 2B = 1B + 1B = 8bit + 8bit = 16bit

1.根桥选举

BID越小越优先 （先比优先级 优先级值越小越优先 再比MAC地址 MAC地址越小越优先）

2.根端口选举

1 看端口根路径开销Root Path Cost 确定到达根桥的最短路径 越小越优先 2 BID越小越优先 （先比优先级 优先级值越小越优先 再比MAC地址 MAC地址越小越优先） 3 BID相同 比较PID越小越优先 （先比优先级 优先级值越小越优先 再比端口编号 端口编号越小越优先） 一般根端口都是与 根桥的指定端口 直接相连的 非根桥的端口

3.指定端口选举

1 看端口根路径开销Root Path Cost 确定到达根桥的最短路径 越小越优先 2 BID越小越优先 （先比优先级 优先级值越小越优先 再比MAC地址 MAC地址越小越优先） 3 BID相同 比较PID越小越优先 （先比优先级 优先级值越小越优先 再比端口编号 端口编号越小越优先）

如图所示,三台一层交换机与一台 HUB 互联,交换机均开启 STP 功能,交换 机 STP 的桥 ID 设置请参考下图,其它均是默认配置。以下描述中中错误的是哪一选项? A SWA 的两个端口都为指定端口,处于转发状态。 B Swc 的 go/1 口为 Alternate 端口,处于阻塞状态 C SWA 的 G/0/2 口为阻塞状态。 D SWA 为该简单网络中的根桥

SWA的优先级为4096 最小 故SWA为根桥 但由于连接了HUB 所以SWA的两个端口都不是指定端口 SWB的G0/0/3与SWC的G0/0/4一定是根端口 因为它们是与根桥通信的直接端口 （一般根端口都是与 根桥的指定端口 直接相连的 非根桥的端口） 再看SWB的G0/0/1与SWC的G0/0/1 这条链路上哪个是指定端口 哪个是预备端口

比较BID 优先级相同 都为32768 则比较MAC地址 SWB尾部为BB SWC尾部为CC MAC地址越小越优先 故SWB为指定端口 则SWC的G0/0/1口阻塞 为预备Alternate端口

五、LACP链路聚合

LACP基于802.3ad 默认关闭抢占

选举主动端设备： 1 LACP优先级（系统优先级）（设备优先级）越小越优先 2 MAC地址 越小越优先

在聚合链路的多个成员端口选举活动端口： 1 接口优先级 越小越优先 2 端口号（端口编号）越小越优先

被动端设备根据主动端的活动接口确定被动端的活动接口

在某公司网络环境中，有两台交换机 SWA 与 SWB.SWA 与 SWB 之间采用链路聚合的 LACP 模式，加 入链路聚合的链路有三条，并设置最大的活动链路条数为 2。SWA 的系统优先级为 4096，SWB 的系统优先级 32768;SWA三条链路的接口为 G0/0/1，G0/0/2，G0/0/3，接口优先级依次为 10，20，30;SWB 三条链路的接口为 G0/0/1，G0/0/2，G0/0/3，接口优先级依次为 30，20，10.下列选项中结论正确的是:(多选) A、SWA 为主动端 B、SWB 为主动端 C、SWA 的 G0/0/1 与 G0/0/2 为活动接口 D、SWB 的 G0/0/2 与 G0/0/3 为活动接口

首先选举主动端 SWA的系统优先级4096 < SWB的系统优先级32768 故SWA为主动端 然后选举活动接口 看主动端的接口优先级 G0/0/1 < G0/0/2 < G0/0/3，设置最大的活动链路条数为 2 故SWA的活动接口为 G0/0/1 G0/0/2 SWB的活动接口G0/0/1 G0/0/2

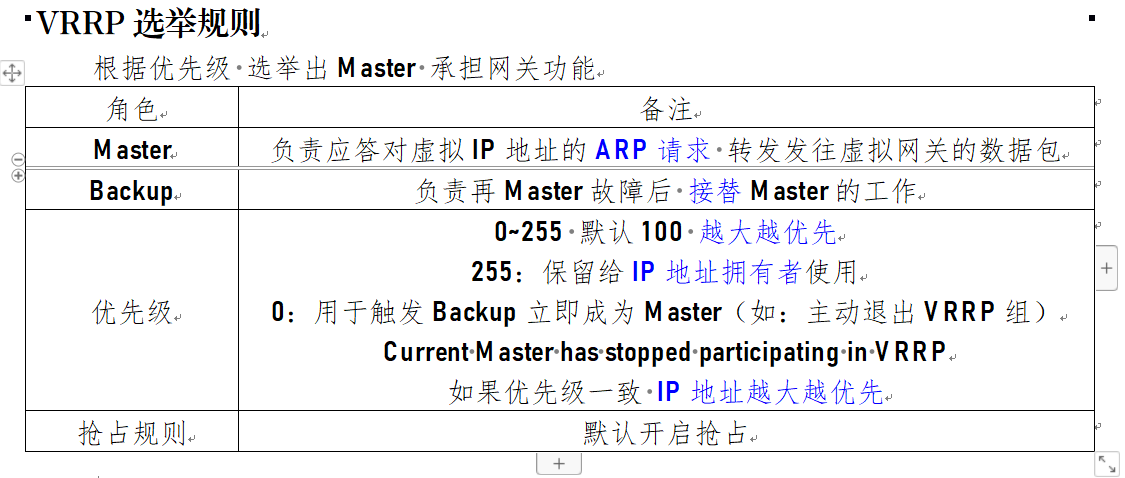

六、VRRP虚拟路由冗余

tips：VRRP的优先级和LACP一起记比较好记 VRRP默认开启抢占 选举Master/Backup(Slave）： 1 VRRP优先级 优先级值越大越优先 2 IP地址 越大越优先

VRRP优先级： 取值范围0-255 默认100 255 保留给IP地址拥有者 0 用于触发Backup立即称为Master

tips： 虚拟MAC地址：00-00-5E 组播MAC地址：01-00-5E

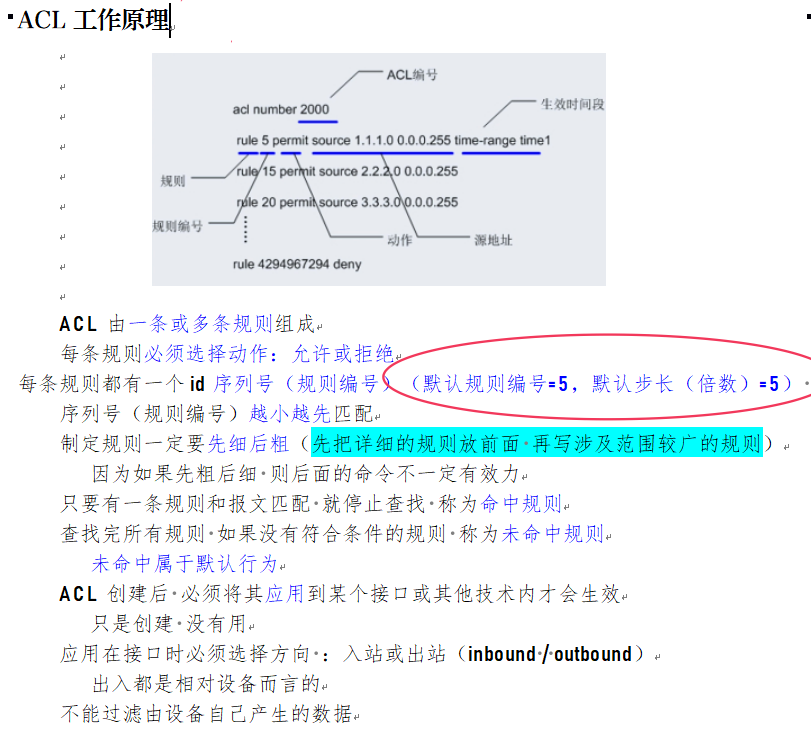

七、ACL

序列号越小越优先匹配 e.g. 先写rule 20 … 再写rule 10 … 还是先匹配rule10
