了解华为交换机接口:Access、Trunk、Hybrid三种模式-ielab

ie-lab网络实验室ccie认证之家 发布时间:2019-06-26 14:39:07 ,浏览量:6

先来看看三种类型都有什么特点: Access类型的端口只能属于1个VLAN, 一般用于连接计算机的端口;

Trunk类型的端口可以允许多个VLAN通过,可以接收和发送多个VLAN的报文,一般用于交换机之间的连接端口;

Hybrid类型的端口可以允许多个VLAN通过,可以接收和发送多个VLAN的报文,可以用于交换机之间的连接,也可以用于连接用户的计算机。 我们都知道,不同vlan的数据在进行转发的时候,都会在数据包中添加vlan标识,就是我们说的tag。tag报文结构的变化是在源mac地址和目的mac地址后,加上了4bytes的vlan信息,也就是vlan tag头。untag就是普通的Ethernet报文,普通PC机的网卡是可以识别这样的报文进行通讯。

Hybrid端口和Trunk端口在接收数据时,处理方法是一样的,唯一不同之处在于发送数据时:Hybrid端口可以允许多个VLAN的报文发送时不打标签,而Trunk端口只允许缺省VLAN的报文发送时不打标签。

Access端口只属于1个VLAN,所以它的缺省VLAN就是它所在的VLAN,不用设置;而Hybrid端口和Trunk端口属于多个VLAN, 所以需要设置缺省VLAN ID。如果设置了端口的缺省VLAN ID,当端口接收到不带VLAN tag的报文后,则将报文转发到属于缺省VLAN的端口;当端口发送带有VLAN tag的报文时,如果该报文的VLAN ID与端口缺省的VLAN ID相同,则系统将去掉报文的VLAN tag,然后再发送该报文。配置Trunk端口或Hybrid端口,并利用Trunk端口或Hybrid端口发送多个VLAN报文时一定要注意:本端端口和对端端口的缺省VLAN ID(端口的PVID)要保持一致。Hybrid端口的应用比较灵活,主要为满足一些特殊应用需求。此类需求多为在无法下发访问控制规则的交换机上,利用Hybrid端口收发报文时的处理机制,来完成对同一网段的PC机之间的二层访问控制。华为设备将缺省vlan称为:Pvid vlan,思科设备称之为:Native vlan。

Access接收报文,收到一个报文,判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,如果有则直接丢弃 ,Access发送报文,将报文的VLAN信息剥离,直接发送出去。

Trunk接收报文,收到一个报文,判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,如果有判断该trunk端口是否允许该 VLAN的数据进入:如果可以则转发,否则丢弃;trunk发送报文,比较端口的PVID和将要发送报文的VLAN信息,如果两者相等则剥离VLAN信息,再发送,如果不相等则直接发送。

hybrid接收报文,收到一个报文,判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,如果有则判断该hybrid端口是否允 许该VLAN的数据进入:如果可以则转发,否则丢弃(此时端口上的untag配置是不用考虑的,untag配置只对发送报文时起作用);

hybrid发送报文,判断该VLAN在本端口的属性,如果是untag则剥离VLAN信息,再发送,如果是tag则直接发送。

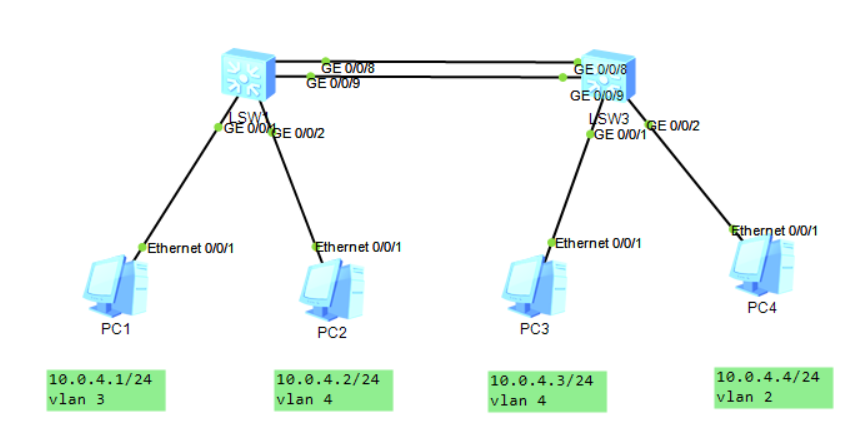

在这里插入图片描述 附加一个小实验,要求vlan2可以和vlan4通信。(仅hybird配置部分) Sw1: [Huawei]interface g0/0/2 [Huawei-GigabitEthernet0/0/2]port link-type hybrid [Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 2 4 [Huawei-GigabitEthernet0/0/2]port hybrid pvid vlan 4 Sw2: [Huawei]interface g0/0/1 [Huawei-GigabitEthernet0/0/1]port link-type hybrid [Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 2 4 [Huawei-GigabitEthernet0/0/1]port hybrid pvid vlan 4 [Huawei-GigabitEthernet0/0/1]quit [Huawei]interface g0/0/2 [Huawei-GigabitEthernet0/0/2]port link-type hybrid [Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 2 4 [Huawei-GigabitEthernet0/0/2]port hybrid pvid vlan 2 [Huawei-GigabitEthernet0/0/2]quit
