链路状态路由协议OSPF的LSA头部讲解

ie-lab网络实验室ccie认证之家 发布时间:2022-08-26 15:01:23 ,浏览量:6

我们首先在路由器R1和R2上配置环回口分别为1.1.1.1和2.2.2.2,以及地址为10.1.12.1和10.1.12.2的配置,并且配置ospf。

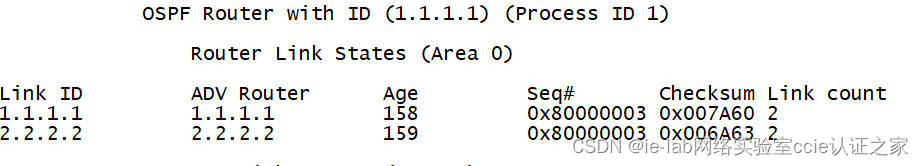

使用show ip ospf database命令查看database数据库

以下是我们查看到的信息

首先我们看到LSA是属于那个区域的及上图的Area0

我们还可以看到本路由器的Router ID即为1.1.1.1

不同类别的LSA它的Link ID也不一样

ADV router我们可以看到这个LSA是由那个路由器所发,可以称为“公告路由器”

Age为老化时间,老化时间为0~3600,一条路由到达3600后会消失,有时会晚个几秒,为了防止消失,会有一个重刷新的机制,默认1800秒也就是30分钟泛洪一次

Seq 序列号,有四个字节,范围从0计到全F,如果计到全F表示这条路由已经更新了非常久,全网都可能会删除这条LSA,为了防止这种情况,采取“棒棒糖”原理来计算,从0x80000001到0x7fffffff序列号表示LSA的新和旧,第一位以负数为标准数字越大表示越新,就是说80000001为最新,随后更新中会变的越来越大,比如变成80000002再变成80000003每过30分钟重刷新变一次。0x7fffffff为最旧

Checksum 校验和

Link count 不是每个LSA都能看到这个数值,这个是一类LSA特有的数值

剩下Options与Length需要在细节部分查看

输入 show ip ospf database router 1.1.1.1
